Номер по Госреестру СИ: 71755-18
71755-18 Преобразователи термоэлектрические
(модели 111T0795P0001)
Назначение средства измерений:
Преобразователи термоэлектрические модели 111T0795P0001 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры в составе газовой турбины на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
модели 111T0795P0001
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| e2bc570b-fedf-6937-c318-1e5285ef027c | 71755-18 | 2023-12-15 | — | актуальная |
| 377081fb-2fa0-aec6-9fbd-eba53de95b78 | 71755-18 | 2022-04-11 | 2023-12-15 | архивная |
| 7775c5e5-82e1-c71f-b1fc-4c346a72a854 | 71755-18 | 2020-05-07 | 2022-04-11 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.


наносится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «AMETEK Power Instruments», Мексика
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный № 19916-10);
Рабочий эталон 2-го или 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (регистрационный № 46576-11)
Измерители температуры многоканальные прецизионные МИТ8 (регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП конструктивно выполнены в виде завальцованной с одного конца трубки с чувствительным элементом (ЧЭ) в оболочке из инконеля 625, приваренной к присоединительной головке из нержавеющей стали. Внутрь корпуса измерительной вставки ТП помещен один чувствительный элемент - термопара с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов.
Общий вид преобразователей термоэлектрических модели 111T0795P0001 представлен на рисунке 1.
Пломбирование ТП не предусмотрено.

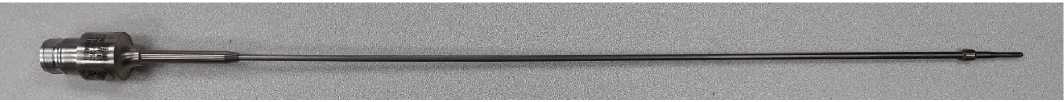

Рисунок 1 - Общий вид преобразователей термоэлектрических модели 111T0795P0001
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики преобразователей термоэлектрических модели 111T0795P0001 приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +1000 |
|
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1) |
К |
|
Класс допуска |
2 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры) |
±2,5 (в диапазоне от -40 до +333 включ.); ±0,00751 (в диапазоне св. +333 до +1000 включ.) |
|
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха не более 80 %, МОм (при 500 В), не менее |
1000 |
|
Диаметр измерительной вставки, мм |
5,8 |
|
Длина измерительной вставки, мм |
375 |
|
Длина ТП, мм |
468 |
|
Масса, кг, не более |
1 |
|
Средняя наработка на отказ, ч, не менее |
24000 |
|
Средний срок службы, лет, не менее |
3 |
|
Рабочие условия эксплуатации:
|
от -54 до +260 98 |
