Сведения о средстве измерений: 71758-18 Преобразователи термоэлектрические

Номер по Госреестру СИ: 71758-18
71758-18 Преобразователи термоэлектрические
(111T0539P)

Назначение средства измерений:
Преобразователи термоэлектрические 111T0539P (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в составе газовой турбины на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.

сертификация программного обеспечения
Внешний вид. Преобразователи термоэлектрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

Общие сведения

Дата публикации - 15.12.2023
Срок свидетельства -
Номер записи -
ID в реестре СИ - 397277
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

111T0539P0009, 111T0539P0008, 111T0539P0007, 111T0539P0006, 111T0539P0005, 111T0539P0004, 111T0539P0002, 111T0539P0001,

Производитель

Изготовитель - Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments"
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1438 от 2018.07.09 Об утверждении типов средств измерений

Наличие аналогов СИ: Преобразователи термоэлектрические (111T0539P)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
71758-18 Преобразователи термоэлектрические (111T0539P)
Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА )
71573-18 Преобразователи термоэлектрические (ТС)
АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP" (СОЕДИНЕННЫЕ ШТАТЫ )

Все средства измерений АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
71754-18

Преобразователи термоэлектрические, модели 111T0539P0009
Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА )
ОТ
МП
2 года
71755-18

Преобразователи термоэлектрические, модели 111T0795P0001
Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА )
ОТ
МП
2 года
71756-18

Преобразователи термоэлектрические, модели 111T0537P0002
Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА )
ОТ
МП
2 года
71757-18

Преобразователи термоэлектрические, модели 111T0537P0001
Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА )
ОТ
МП
2 года
71758-18

Преобразователи термоэлектрические, 111T0539P
Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА )
ОТ
МП
2 года
71761-18

Преобразователи термоэлектрические, 111T0539
Фирма "AMETEK, Inc.", США; Завод-изготовитель Фирма "AMETEK Power Instruments" (МЕКСИКА )
ОТ
МП
2 года

Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).

Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 6 колонок:

  • Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
  • Ссылочное поле на описание типа СИ с наименованием средства измерений
  • Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
  • Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
  • Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
  • Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователи термоэлектрические (ТС)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ОАО "ЯМАЛ СПГ"
(RA.RU.311706)
  • 111T0539P0007
  • 111T0539P0001
  • 111T0539P0004
  • 111T0539P0008
  • 111T0539P0009
  • 111T0539P0006
  • 111T0539P0005
  • 111T0539P0002
  • 30 0 30 0 30 0 30

    Стоимость поверки Преобразователи термоэлектрические (ТС)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта методом штемпелевания.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 111T0539P

    ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.

    ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

    Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

    ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

    Техническая документация фирмы «AMETEK Power Instruments», Мексика

    Поверка

    Поверка

    осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

    Основные средства поверки:

    Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

    Рабочий эталон 2-го или 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);

    Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);

    Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11)

    Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.


    Изготовитель


    Фирма «AMETEK, Inc.», США
    Адрес: 1100 Cassatt Road, Berwyn, PA 19312, USA
    Телефон: +1 6106472121
    Web-сайт: https://www.ametek.com
    Завод-изготовитель
    Фирма «AMETEK Power Instruments», Мексика
    Адрес: Avenida Rio San Juan S/N, Parque Industrial del Norte CP: 88730, Reynosa, Tamaulipas Mx.
    Телефон: +1 5852637700, факс: +1 5854547805
    Web-сайт: www.ametekpower.com

    Заявитель


    Общество с ограниченной ответственностью «ДжиИ Рус Инфра»
    (ООО «ДжиИ Рус Инфра»)
    ИНН 7703636314
    Адрес: 123317, г. Москва, Пресненская набережная, д. 10
    Телефон: +7 (495) 739 6811

    Испытательный центр


    Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологической службы»
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru; E-mail: office@vniims.ru

    Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

    ТП конструктивно выполнены в виде завальцованной с одного конца трубки с чувствительным элементом (ЧЭ) в оболочке из нержавеющей стали, соединенной с Т-образной защитной головкой из нержавеющей стали с двумя штифтами. Внутрь корпуса измерительной вставки ТП помещен один чувствительный элемент - термопара с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов.

    Преобразователи термоэлектрические 111T0539P изготовлены следующих моделей: 111T0539P0004, 111T0539P0005, 111T0539P0006, 111T0539P007, 111T0539P008, отличающиеся друг от друга только длиной измерительной вставки.

    Общий вид преобразователей термоэлектрических 111T0539P представлен на рисунке 1. Пломбирование ТП не предусмотрено.

    Внешний вид. Преобразователи термоэлектрические (ТС), http://oei-analitika.ru

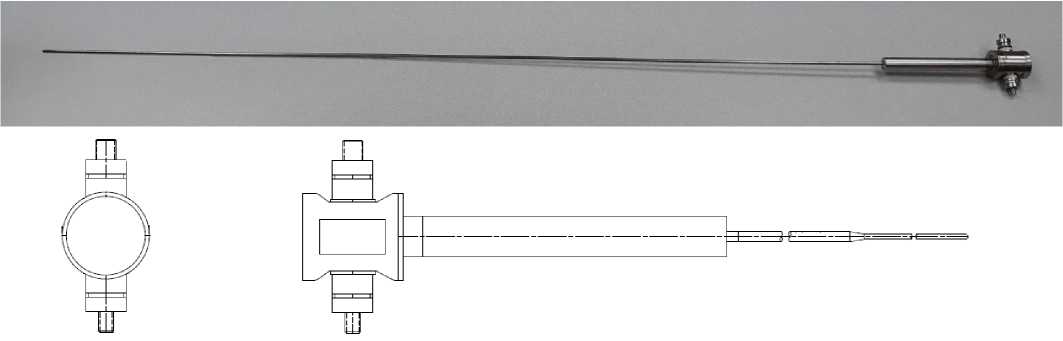

    Рисунок 1 - Общий вид преобразователей термоэлектрических 111T0539P

    Программное обеспечение отсутствует.


    Таблица 2

    Наименование

    Обозначение

    Количество

    Преобразователь термоэлектрический 111T0539P

    модель 111T0539P0004

    20 шт.

    модель 111T0539P0005

    20 шт.

    модель 111T0539P0006

    20 шт.

    модель 111T0539P0007

    20 шт.

    модель 111T0539P0008

    20 шт.

    Паспорт (на русском языке)

    -

    100 экз.


    Основные метрологические и технические характеристики преобразователей термоэлектрических 111T0539P приведены в таблице 1.

    Таблица 1

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от -40 до +1000

    Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1)

    К

    Наименование характеристики

    Значение

    Класс допуска

    2

    Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры)

    ±2,5 (в диапазоне от -40 до +333 включ.);

    ±0,00751 (в диапазоне св. +333 до +1000 включ.)

    Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха не более 80 %, МОм (при 500 В), не менее

    1000

    Диаметр измерительной вставки, мм

    7,8

    Длина измерительной вставки, мм

    • - для модели 111T0539P0004

    • - для модели 111T0539P0005

    • - для модели 111T0539P0006

    • - для модели 111T0539P0007

    • - для модели 111T0539P0008

    700

    770

    820

    850

    920

    Масса, кг, не более

    1

    Средняя наработка на отказ, ч, не менее

    24000

    Средний срок службы, лет, не менее

    3

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %, не более

    от -54 до +300

    95
