Номер по Госреестру СИ: 71676-18
71676-18 Калибраторы многофункциональные
(Calog мод. Calog-LC II-R, Calog-Loop II-R, Calog-TEMP-R, Calog-Pressure II-R)
Назначение средства измерений:
Калибраторы многофункциональные Calog модификаций Calog-LC II-R, Calog-Loop II-R, Calog-TEMP-R, Calog-Pressure II-R (далее - калибраторы) предназначены для:
- измерений и воспроизведений напряжения постоянного тока;
- измерений и воспроизведений силы постоянного тока;
- измерений и воспроизведений электрических сигналов термопар;
- измерений и воспроизведений электрических сигналов термопреобразователей сопротивления;
- измерений и воспроизведений электрического сопротивления постоянному току;
- измерений давления.

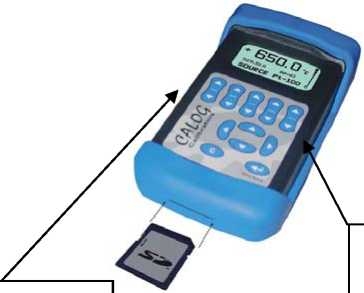

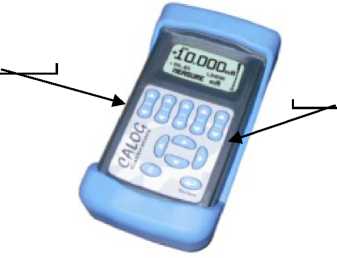

Внешний вид.
Калибраторы многофункциональные
Рисунок № 1
Внешний вид.
Калибраторы многофункциональные
Рисунок № 2
Внешний вид.
Калибраторы многофункциональные
Рисунок № 3
Программное обеспечение
Калибраторы имеют встроенное программное обеспечение (далее - ПО). Характеристики приведены в таблице 1. Версия встроенного ПО, отображаемая калибратором, должна быть не ниже указанной в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Таблица 1 - Характеристики программного обеспечения (ПО)
Идентификационные данные (признаки) |
Значение | |||
Calog-LC II-R |
Calog-Loop II-R |
Calog-TEMP-R |
Calog-Pressure II-R | |
Идентификационное наименование ПО |
Микропрограмма | |||
Номер версии (идентификационный номер ПО), не ниже |
1.05 |
1.03 |
1.15 |
1.02 |
Цифровой идентификатор ПО |
- | |||
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Уровень защиты программного обеспечение от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию калибратора методом типографической печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным Calog модификаций Calog-LC II-R, Calog-Loop II-R, Calog-TEMP-R, Calog-Pressure II-R
ГОСТ 14014-91 Приборы и преобразователи измерительные напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-196-17 «Калибраторы многофункциональные Calog модификаций Calog-LC II-R, Calog-Loop II-R, Calog-TEMP-R, Calog-Pressure II-R. Методика поверки», утвержденному ООО «ИЦРМ» 20.11.2017 г.
Основные средства поверки:
-
- калибратор многофункциональный Fluke 5720A (регистрационный номер в Федеральном информационном фонде 52495-13);
-
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
-
- калибратор электрического сопротивления КС-100К5Т (регистрационный номер в Федеральном информационном фонде 38140-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус калибраторов и (или) на свидетельство о поверке.
Изготовитель
Фирма «Digital Process Measurement (Pty) LTD», ЮАР
Адрес: Box 417 Honeydew 2040, 21 Precision street, KYA SAND RANDBURG, SOUTH AFRICA
Телефон: (+27 11) 462-2204/5/6
Факс: (+27 11) 462-2532
Заявитель
Акционерное общество «Теккноу» (АО «Теккноу») ИНН 7801079340
Юридический адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.24-Н, офис 4
Телефон: +7 (812) 324-56-27
Факс: +7 (812) 324-56-29
E-mail: info@tek-know.ru
Web-сайт: http://www.tek-know.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия калибраторов в режиме измерений основан на аналого-цифровом преобразовании (АЦП) измеряемых аналоговых электрических сигналов и отображении их на цифровом дисплее. Принцип действия калибраторов в режиме воспроизведений калиброванных электрических сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых или хранящихся в памяти микро-ЭВМ, в аналоговые сигналы, поступающие на выходные гнезда калибраторов.
Дисплей калибраторов отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы. Управление калибраторами осуществляется оператором непосредственно клавишами управления, расположенными на лицевой панели прибора, либо дистанционно с клавиатуры компьютера, подключенного к калибратору через порт USB.
Основные узлы калибраторов: блок питания, микропроцессор, модули АЦП/ЦАП, ЖК-дисплей, клавиатура. Для регистрации, хранения и передачи полученных результатов измерений (кроме встроенной памяти) калибраторы оборудованы разъемом для подключения внешней SD-карты памяти и интерфейсом USB.
Модели калибраторов идентичны по принципу действия и отличаются друг от друга функциональными возможностями, конструкцией корпуса, расположением органов управления, диапазонами измерений, пределами допускаемых погрешностей, габаритными размерами и массой.
Калибраторы имеют функции контроля степени заряда батареи питания и автоматического отключения при простое. Для привязки результатов измерения ко времени их выполнения калибраторы имеют системные часы.
Калибраторы представляют собой переносные цифровые измерительные приборы с расположенными на лицевых панелях ЖК-дисплеем, органами управления в виде клавиш, и кнопок для задания режима измерений или воспроизведений, а также для набора, ввода или вывода значений физических величин. На боковых панелях калибраторов размещены клеммы измерительных входов (выходов).
Калибраторы модификации Calog-Pressure II-R в режиме измерения давления работают с внешними преобразователями давления измерительными PR, PA, PAA, PRD, PD, DCX фирмы «KELLER AG fur Druckmeasurement», Швейцария (регистрационный номер в Федеральном информационном фонде 49250-16), имеющими цифровой выходной сигнал RS-485.
Общий вид, места пломбирования и нанесения знака поверки калибраторов представлены на рисунке 1.
Место пломбирования от несанкционированного доступа
Calog-LC II-R
Calog-Pressure II-R
Место нанесения наклейки о поверке
Calog-TEMP-R
Место пломбирования от несанкционированно-го доступа
Рисунок 1 - Общий вид, места пломбирования и нанесения знака поверки
Комплектность калибраторов представлена в таблице 12.
Таблица 12
Наименование |
Количество |
1. Калибратор многофункциональный Calog модификации Calog-LC II-R (Calog-Loop II-R, Calog-TEMP-R, Calog-Pressure II-R) |
1 шт. |
2. Руководство по эксплуатации |
1 экз. |
3. Методика поверки ИЦРМ-МП-196-17 |
1 экз. |
4. Кейс для переноски |
1 шт. |
5. Комплект кабелей |
1 шт. |
6. Зарядное устройство |
1 шт. |
7. Сетевой шнур питания |
1 шт. |
8. Карта памяти |
Согласно заказу |
9. Преобразователи давления измерительные PR, PA, PAA, PRD, PD, DCX* |
Согласно заказу |
Примечание - * - поставляются только по спецзаказу для модификаций Calog-Pressure II-R |
Основные метрологические и технические характеристики калибраторов приведены в таблицах 2 - 10.
Таблица 2 - Измерение напряжения постоянного тока (в том числе измерение электрических сигналов термопар)
Модификация |
Диапазон измерений |
Цена единицы младшего разряда |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока * |
Calog-LC II-R |
от -5 до +35 мВ |
1 мкВ |
±(0,000057 7 + 1 е.м.р.) мВ |
от 0 до 20 В |
1 мВ |
±(0,000057 7 + 1 е.м.р.) В | |
Calog-Loop II-R |
от 0 до 32 В |
1 мВ |
±(0,000057 к + 1 е.м.р.) В |
Calog-TEMP-R |
от -10 до +100 мВ |
1 мкВ |
±(0,0001 Uk + 1 е.м.р.) мВ |
Calog-Pressure II-R |
от 0 до 32 В |
1 мВ |
±(0,000057 к + 1 е.м.р.) В |
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений напряжения постоянного тока: Uk - верхний предел измерений, мВ (В); е.м.р. - единица младшего разряда. |
Таблица 3 - Воспроизведение напряжения постоянного тока (в том числе воспроизведение сигналов термопар)
Модификация |
Диапазон воспроизведений, мВ |
Цена единицы младшего разряда, мкВ |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, мВ * |
Calog-LC II-R |
от -5 до +35 |
1 |
±(0,0000577 + 1 е.м.р.) |
Calog-TEMP-R |
от -10 до +100 |
±(0,000TUk + 1 е.м.р.) | |
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока: Uk - верхний предел воспроизведений, мВ; е.м.р. - единица младшего разряда. |
Таблица 4 - Измерение силы постоянного тока
Модификация |
Диапазон измерений, мА |
Цена единицы младшего разряда, мкА |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА * |
Calog-LC II-R |
от 0 до 24 |
1 |
±(0,000Т1к + 1 е.м.р.) |
Calog-Loop II-R |
±(0,000Т1к + 1 е.м.р.) | ||
Calog-TEMP-R |
±(0,0002Тк + 1 е.м.р.) | ||
Calog-Pressure II-R |
±(0,000Т1к + 1 е.м.р.) | ||
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений силы постоянного тока: Ik - верхний предел измерений, мА; е.м.р. - единица младшего разряда. |
Таблица 5 - Воспроизведение силы постоянного тока
Модификация |
Диапазон воспроизведений, мА |
Цена единицы младшего разряда, мкА |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, мА * |
Calog-LC II-R |
от 0 до 24 |
1 |
±(0,000Т1к + 1 е.м.р.) |
Calog-Loop II-R |
±(0,000Т1к + 1 е.м.р.) | ||
Calog-TEMP-R |
±(0,0002Тк + 1 е.м.р.) | ||
Calog-Pressure II-R |
±(0,000Т1к + 1 е.м.р.) | ||
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности воспроизведений силы постоянного тока: Ik - верхний предел воспроизведений, мА; е.м.р. - единица младшего разряда. |
Таблица 6 - Измерение электрического сопротивления постоянному току (измерение электрических сигналов термопреобразователей сопротивления)
Модификация |
Диапазон измерений, Ом |
Цена единицы младшего разряда, Ом |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, Ом * |
Calog-LC II-R |
от 0 до 2000 |
0,1 |
±(0,0003Rk + 1 е.м.р.) |
Calog-TEMP-R |
от 0 до 400 |
0,01 |
±(0,0005Rk + 1 е.м.р.) |
от 0 до 2200 |
0,1 |
±(0,0005Rk + 1 е.м.р.) | |
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току: Rk - верхний предел измерений, Ом; е.м.р. - единица младшего разряда. |
Таблица 7 - Воспроизведение электрического сопротивления постоянному току (в том числе воспроизведение электрических сигналов термопреобразователей сопротивления)
Модификация |
Диапазон воспроизведений, Ом |
Цена единицы младшего разряда, Ом |
Пределы допускаемой абсолютной погрешности воспроизведений электрического сопротивления постоянному току, Ом * |
Calog-TEMP-R |
от 10 до 400 |
0,01 |
±(0,0005Rk + 1 е.м.р.) |
от 400,1 до 2000 |
0,1 |
±(0,0005Rk + 1 е.м.р.) | |
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току: Rk - верхний предел воспроизведений, Ом; е.м.р. - единица младшего разряда. |
Таблица 8 - Измерение электрического сопротивления изоляции (рабочее напряжение 50 В)
Модификация |
Диапазон измерения, МОм |
Цена единицы младшего разряда, МОм |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления изоляции, МОм * |
Calog-LC II-R |
от 0 до 1000 |
1 |
±(0,05Rk + 1 е.м.р.) |
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току: Rk - верхний предел измерений, МОм; е.м.р. - единица младшего разряда. |
Таблица 9 - Измерение сигналов термопар и термопреобразователей сопротивления
Модификация |
Датчик |
Диапазоны измерений, °C |
Цена единицы младшего разряда, °C |
Пределы допускаемой абсолютной погрешности измерений сигналов термопар и термопреобразователей сопротивления, °С * |
Calog-TEMP-R |
Термопары K, J, T, E, N, L |
Согласно ГОСТ Р 8.585 2001 |
0,1 |
±(0,00ТТк + 1 е.м.р.) |
Термопары B, R, S |
±(0,0Г7к + 1 е.м.р.) | |||
Термопара U |
от -200 до +600 (от -5,7 до +34,31 мВ) |
0,1 |
±(0,001Тк + 1 е.м.р.) | |
Термометры сопротивления Pt 50, Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120 |
Согласно ГОСТ 6651-2009 |
0,01 |
±(0,00ТТк + 1 е.м.р.) |
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности
измерений сигналов термопар и термопреобразователей сопротивления: Тк - верхний предел измерений, °C;
е.м.р. - единица младшего разряда.
Таблица 10 - Воспроизведение сигналов термопар и термопреобразователей сопротивления
Модификация |
Датчик |
Диапазоны измерений, °C |
Цена единицы младшего разряда, °C |
Пределы допускаемой абсолютной погрешности воспроизведений сигналов термопар и термопреобразователей сопротивления, °С * |
Calog-TEMP-R |
Термопары K, J, T, E, N, L |
Согласно ГОСТ Р 8.585-2001 |
0,1 |
±(0,00ТТк + 1 е.м.р.) |
Термопары B, R, S |
±(0,0Т7к + 1 е.м.р.) | |||
Термопара U |
от -200 до +600 (от -5,7 до 34,31 мВ) |
0,1 |
±(0,00ТТк + 1 е.м.р.) | |
Термометры сопротивления Pt 50, Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120 |
Согласно ГОСТ 6651-2009 |
0,01 |
±(0,00ТТк + 1 е.м.р.) |
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности воспроизведений сигналов термопар и термопреобразователей сопротивления:
Тк - верхний предел воспроизведений, °C;
е.м.р. - единица младшего разряда.
Таблица 11 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение постоянного тока источника питания, В |
от 12 до 15 (встроенный аккумулятор) |
Габаритные размеры без защитного кожуха (длинахширинахвысота), мм, не более |
77x149x34 |
Габаритные размеры с защитным кожухом (длинахширинахвысота), мм, не более |
86x155x43 |
Масса, кг, не более |
0,48 |
Рабочие условия измерений:
|
от 0 до +35* от 0 до +50 до 85 |
Средняя наработка на отказ, ч |
88 000 |
Средний срок службы, лет |
10 |
Примечание - * - только для модификации Calog-LC II-R |
