Номер по Госреестру СИ: 47999-11
47999-11 Калибраторы многофункциональные
(Calog мод. Calog-LC II-R, Calog-Loop II-R, Calog-PRO-R, Calog-TEMP-R, Calog-Pressure II-R)
Назначение средства измерений:
Калибраторы многофункциональные Calog модификаций Calog-LC II-R, Calog-Loop II-R, Calog-PRO-R, Calog-TEMP-R, Calog-Pressure II-R (далее - калибраторы) предназначены для:
- измерения и воспроизведения напряжения постоянного тока;
- измерения и воспроизведения силы постоянного тока;
- измерения и воспроизведения частоты;
- измерения и воспроизведения электрических сигналов термопар;
- измерения и воспроизведения электрических сигналов термопреобразователей сопротивления;
- измерения электрического сопротивления;
- измерения давления.
Внешний вид.
Калибраторы многофункциональные
Рисунок № 1
Внешний вид.
Калибраторы многофункциональные
Рисунок № 2

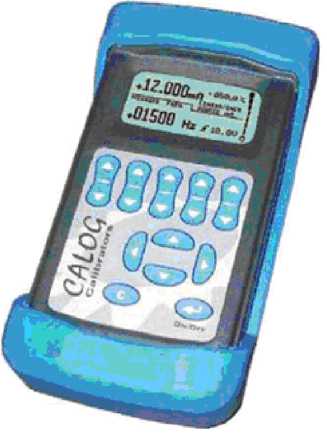

Внешний вид.
Калибраторы многофункциональные
Рисунок № 3
Внешний вид.
Калибраторы многофункциональные
Рисунок № 4
Внешний вид.
Калибраторы многофункциональные
Рисунок № 5
Программное обеспечение
Калибраторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Таблица 1 - Характеристики п |
рограммного обеспечения (ПО) | ||||
Тип прибора |
Наименование ПО |
Идентификацион ное наименование ПО |
Номер версии (иден-тификаци-онный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Calog-LC II-R |
Встроенное |
Микро-программа |
1.05 |
md5 | |
Calog-Loop II-R |
Встроенное |
Микро-программа |
1.03 |
md5 | |
Calog-PRO-R |
Встроенное |
Микро-программа |
1.04 |
md5 | |
Calog-TEMP-R |
Встроенное |
Микро-программа |
1.15 |
md5 | |
Calog-Pressure II-R |
Встроенное |
Микро-программа |
1.02 |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным Calog модификаций Calog-LC II-R, Calog-Loop II-R, Calog-PRO-R, Calog-TEMP-R, Calog-Pressure II-R
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 30 А.
-
3. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
4. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
5. ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
-
6. Техническая документация фирмы «Digital Process Measurement (Pty) Ltd.», ЮАР.
Поверка
Поверкаосуществляется по документу МП 47999-11 «Калибраторы многофункциональные Calog модификаций Calog-LC II-R, Calog-Loop II-R, Calog-PRO-R, Calog-TEMP-R, Calog-Pressure II-R. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в августе 2011 года.
Средства поверки: калибратор многофункциональный Fluke 5720А; мультиметр 3458A; генератор сигналов низкочастотный прецизионный Г3-122 (5*10'7); частотомер электронносчетный вычислительный Ч3-64 (5*10'7); манометры избыточного давления грузопоршневые класса точности 0,01 МП-2,5, МП-6, МП-60, МП-600, МП-2500.
Изготовитель
Фирма «Digital Process Measurement (Pty) Ltd.», ЮАР.
Адрес: 21 Precision Street, Kyasands, Randburg, Gauteng, South Africa.
Тел.: +27 (0) 11 462 2204/5/6 Факс: +27 (0) 11 462 2532
Web-сайт: http://www.dpm.co.za
Заявитель
ЗАО «ТЕККНОУ», г. Санкт-Петербург.
Адрес: 199155, г. Санкт-Петербург, ВО, ул. Уральская д. 17, корп.3, литер Е, пом.1-Н.
Тел. (812) 324-56-27 Факс: (812) 324-56-29
Web-сайт: http://www.tek-know.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС»
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия калибраторов в режиме измерений основан на аналогово-цифровом преобразовании (АЦП) измеряемых аналоговых электрических сигналов и отображении их на цифровом дисплее. Принцип действия калибраторов в режиме воспроизведения калиброванных электрических сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых или хранящихся в памяти микро-ЭВМ, в аналоговые сигналы, поступающие на выходные гнезда калибраторов.
Дисплей калибраторов отображает результаты измерений и воспроизведения в цифровом виде, а также отображает сведения о режиме работы. Управление калибраторами осуществляется оператором непосредственно клавишами управления, расположенными на лицевой панели прибора, либо дистанционно с клавиатуры компьютера, подключенного к калибратору через порт USB.
Основные узлы калибраторов: блок питания, микропроцессор, модули АЦП/ЦАП, ЖК-дисплей, клавиатура. Для регистрации, хранения и передачи полученных результатов измерений (кроме встроенной памяти) калибраторы оборудованы разъемом для подключения внешней SD-карты памяти и интерфейсом USB.
Модели калибраторов идентичны по принципу действия и отличаются друг от друга функциональными возможностями, конструкцией корпуса, расположением органов управления, диапазонами измерений, пределами допускаемых погрешностей, габаритными размерами и массой.
Калибраторы имеют функции контроля степени заряда батареи питания и автоматического отключения при простое. Для привязки результатов измерения ко времени их выполнения калибраторы имеют системные часы.
Калибраторы представляют собой переносные цифровые измерительные приборы с расположенными на лицевых панелях ЖК-дисплеем, органами управления в виде клавиш, и кнопок для задания режима измерений или воспроизведений, а также для набора, ввода или вывода значений физических величин. На боковых панелях калибраторов размещены клеммы измерительных входов (выходов).
Calog-LC II-R
Calog-Loop II-R
Calog-PRO-R
Calog-TEMP-R
Calog-Pressure II-R
Лист № 3 всего листов 6
В комплект поставки калибраторов входит: кейс для переноски, комплект кабелей, зарядное устройство, сетевой шнур питания, карта памяти, руководство по эксплуатации, методика поверки.
Основные метрологические и технические характеристики калибраторов многофункциональных Calog модификаций Calog-LC II-R, Calog-Loop II-R, Calog-PRO-R, Calog-TEMP-R, Calog-Pressure II-R приведены в таблицах 2 - 13.
Таблица 2 - Измерение напряжения постоянного тока (в том числе измерение электрических сигналов термопар)
Тип калибратора |
Диапазон измеряемого параметра |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-LC II-R |
От - 5 до + 35 мВ |
1 мкВ |
0,00005Uk + 1 е.м.р. |
От 0 до 20 В |
1 мВ |
0,00005Uk + 1 е.м.р. | |
Calog-Loop II-R |
От 0 до 32 В |
1 мВ |
0,00005Uk + 1 е.м.р. |
Calog-PRO-R |
От - 10 до + 100 мВ |
1 мкВ |
0,00005Uk + 1 е.м.р. |
От 0 до 32 В |
1 мВ |
0,00005Uk + 1 е.м.р. | |
Calog-TEMP-R |
От - 10 до + 100 мВ |
1 мкВ |
0,0001Uk + 1 е.м.р. |
Calog-Pressure II-R |
От 0 до 32 В |
1 мВ |
0,00005Uk + 1 е.м.р. |
Примечания: Uk - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 3 - Воспроизведение напряжения постоянного тока (в том числе воспроизведение
электрических сигналов термопар)
Тип калибратора |
Диапазон измеряемого параметра |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-LC II-R |
От - 5 до + 35 мВ |
1 мкВ |
0,00005Uk + 1 е.м.р. |
Calog-PRO-R |
От - 10 до + 100 мВ |
1 мкВ |
0,0001Uk + 1 е.м.р. |
От 0 до 12 В |
1 мВ |
0,0001Uk + 1 е.м.р. | |
Calog-TEMP-R |
От - 10 до + 100 мВ |
1 мкВ |
0,0001Uk + 1 е.м.р. |
Примечания: Uk - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 4 - Измерение силы постоянного тока
Тип калибратора |
Диапазон измеряемого параметра |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-LC II-R |
От 0 до 24 мА |
1 мкА |
0,0001Ik + 1 е.м.р. |
Calog-Loop II-R |
От 0 до 24 мА |
1 мкА |
0,0001Ik + 1 е.м.р. |
Calog-PRO-R |
От 0 до 24 мА |
1 мкА |
0,0001Ik + 1 е.м.р. |
Calog-TEMP-R |
От 0 до 24 мА |
1 мкА |
0,0002Ik + 1 е.м.р. |
Calog-Pressure II-R |
От 0 до 24 мА |
1 мкА |
0,0001Ik + 1 е.м.р. |
Примечания: 1к - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 5 - Воспроизведение силы постоянного тока
Тип калибратора |
Диапазон измеряемого параметра |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-LC II-R |
От 0 до 24 мА |
1 мкА |
0,0001Ik + 1 е.м.р. |
Calog-Loop II-R |
От 0 до 24 мА |
1 мкА |
0,0001Ik + 1 е.м.р. |
Calog-PRO-R |
От 0 до 24 мА |
1 мкА |
0,0001Ik + 1 е.м.р. |
Calog-TEMP-R |
От 0 до 24 мА |
1 мкА |
0,0002Ik + 1 е.м.р. |
Calog-Pressure II-R |
От 0 до 24 мА |
1 мкА |
0,0001Ik + 1 е.м.р. |
Примечания: 1к - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 6 - Измерение электрического сопротивления (измерение электрических сигналов
термопреобразователей сопротивления)
Тип калибратора |
Диапазон измеряемого параметра |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-LC II-R |
От 0 до 2000 Ом |
0,1 Ом |
0,0003Rk + 1 е.м.р. |
Calog-TEMP-R |
От 0 до 400 Ом |
0,01 Ом |
0,0005 Rk + 1 е.м.р. |
От 0 до 2200 Ом |
0,1 Ом |
0,0005 Rk + 1 е.м.р. |
Примечания: Rk - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 7 - Воспроизведение электрического сопротивления (в том числе воспроизведение
электрических сигналов термопреобразователей сопротивления)
Тип калибратора |
Диапазон измеряемого параметра |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-TEMP-R |
От 1 до 400 Ом |
0,01 Ом |
0,0005 Rk + 1 е.м.р. |
От 1 до 2200 Ом |
0,1 Ом |
0,0005 Rk + 1 е.м.р. |
Примечания: Rk - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 8 - Измерение сопротивления изоляции (рабочее напряжение 50 В)
Тип калибратора |
Диапазон измеряемого параметра |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-LC II-R |
От 0 до 1000 Мом |
1 МОм |
0,05Rk + 1 е.м.р. |
Примечания: Rk - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 9 - Измерение частоты
Тип калибратора |
Диапазон измеряемого параметра |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-PRO-R |
От 0,5 до 100 Гц |
0,1 Гц |
0,00001Fk + 1 е.м.р. |
От 1 до 20000 Гц |
1 Гц |
0,00001Fk + 1 е.м.р. |
Примечания: Fk - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 10 - Воспроизведение частоты
Тип калибратора |
Диапазон измеряемого параметра |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-PRO-R |
От 0,5 до 100 Гц |
0,1 Гц |
0,0001Fk + 1 е.м.р. |
От 1 до 20000 Гц |
1 Гц |
0,0001Fk + 1 е.м.р. |
Примечания: Fk - верхний предел измерений; е.м.р. - единица младшего разряда.
Таблица 11 - Измерение избыточного давления (с внешним датчиком давления Keller РА-33 х)
Тип калибратора |
Диапазон измеряемого параметра |
Пределы допускаемой погрешности |
Calog-Pressure II-R |
От - 100 до + 100 кПа, от 0 до 300 кПа, от 0 до 1 МПа, от 0 до 3 МПа, от 0 до 10 МПа, от 0 до 30 МПа, от 0 до 70 МПа |
0,0005Рк (0,0001Рк - опционально для диапазонов от 1 МПа) |
Примечания: Рк - верхний предел измерений.
Таблица 12 - Измерение и воспроизведение электрических сигналов термопар и термопреобразователей сопротивления
Тип калибратора |
Датчик |
Цена единицы младшего разряда |
Пределы допускаемой погрешности |
Calog-TEMP-R |
Термопары K, J, Т, B, R, S, E, N, U, L |
0,1 °С |
0,0001Тк |
Термометры сопротивления Pt 50, Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120 |
0,01 °С |
0,0005Тк |
Примечания: Тк - верхний предел измерений.
Таблица 13 - Основные технические характеристики | |||||
Характеристика |
Модель | ||||
Calog-LC II-R |
Calog-Loop II-R |
Calog- PRO-R |
Calog-TEMP-R |
Calog-Pressure II-R | |
Напряжение источника питания |
От 12 до 15 В (встроенный аккумулятор) | ||||
Г абаритные размеры без защитного кожуха, мм, (длинахширинахвысота) |
77x149x34 | ||||
Г абаритные размеры с защитным кожухом, мм, (длинахширинахвысота) |
86x155x43 | ||||
Масса, кг |
0,34 | ||||
Диапазон рабочих температур |
От 0 до + 30 °С |
От 0 до + 50 °С | |||
Относительная влажность |
До 85 % |
