Принцип измерений газоанализаторов оптических LaserGas III модели LaserGas III Single Path (далее - LaserGas III SP) и LaserGas III Portable HF (далее - газоанализаторы) -одноволновая спектроскопия (TDLAS) в ближнем инфракрасном диапазоне от 700 до 2400 нм (в зависимости от определяемого компонента), источник излучения - настраиваемый диодный лазер. Линия селективной абсорбции определяемого компонента сканируется диодным лазером, монохроматический поток излучения от блока передатчика с коллимирующей оптикой проходит через анализируемую газовую среду и поступает через фокусирующие линзы в блок приемника. Результат измерений содержания определяемого компонента рассчитывается на основе измерения интенсивности ИК-излучения, прошедшего через анализируемую среду с поправкой на текущие значения давления и температуры.

Газоанализаторы являются одноканальными приборами непрерывного действия.

Выпускается две модели газоанализаторов, реализующих один и тот же принцип измерений, но имеющих различную конструкцию:

• - LaserGas III SP (с градуировкой на кислород O2, оксид углерода CO или аммиак NH3) -стационарный многоблочный, блоки приемника и передатчика выполнены конструктивно обособленными и устанавливаются друг напротив друга с помощью фланцевых соединительных устройств с термостойкими оптическими окнами. Расстояние между блоками от 0,5 до 20 м, прохождение луча лазера через анализируемую среду однократное;

• - LaserGas III Portable HF - портативный одноблочный, элементы оптической схемы размещены в едином корпусе газоанализатора.

Способ отбора пробы:

• - диффузионный для LaserGas III SP;

• - принудительный для LaserGas III Portable HF за счет встроенного побудителя расхода. Газоанализаторы обеспечивают выходные сигналы:

• - показания встроенного жидкокристаллического дисплея (для LaserGas III Portable HF);

• - унифицированный аналоговый выходной сигнал постоянного тока 4-20 мА;

• - цифровой, интерфейсы RS485, USB;

• - цифровой, протокол 10 или 10/100 Base T Ethernet;

• - релейные выходные сигналы (превышение порогового значения, режим обслуживания, предупреждение и неисправность - только для LaserGas III SP);

Газоанализаторы модели LaserGas III SP обеспечивает прием входных сигналов 4-20 мА от внешних датчиков температуры и давления (для осуществления коррекции по температуре и давлению).

Газоанализаторы обеспечивают выполнение следующих функций:

• - непрерывное измерение содержания определяемых компонентов;

• - сравнение результатов измерений с заданными уровнями срабатывания сигнализации;

• - хранение результатов измерений в памяти газоанализатора (8 циклически перезаписываемых лог-файлов);

• - самодиагностика газоанализатора.

а) без фланцев

р

II I / У¹ 'Jr-

б) с фланцами, установленный на трубу

Рисунок 1 - Газоанализаторы модели LaserGas III SP

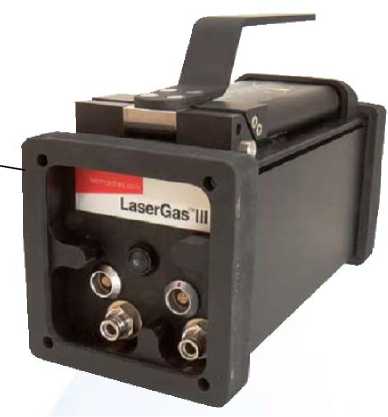

Рисунок 2 - Газоанализаторы модели LaserGas III Portable HF Analyzer

Место пломбирования корпуса

а) Газоанализаторы модели LaserGas III SP

Место пломбирования корпуса (один из 4-х винтов) б) Газоанализаторы модели LaserGas III Portable HF Analyzer

Рисунок 3 - Схема пломбировки от несанкционированного доступа

Таблица 5 -

Таблица 2 - Основные метрологические характеристики газоанализаторов

Продолжение таблицы 2___________________________________________________________

Примечания:

• ¹⁾ Допускается поставка газоанализаторов с определяемым компонентом - кислород с диапазонами измерений с верхней границей диапазона измерений Св, не указанной в таблице (с учетом порога чувствительности). Пределы допускаемой основной абсолютной погрешности для таких диапазонов рассчитываются по формуле ±(0,01-С_в+0,05-С_вх) %.

• ²⁾ Свх - значение объемной доли определяемого компонента на входе газоанализатора, % или млн^-1.

Порог чувствительности, объемная доля определяемого компонента:

• - LaserGas III SP O2 100 млн^-1 (при длине трассы 1 м);

• - LaserGas III SP CO 0,5 млн^-1 (при длине трассы 1 м);

• - LaserGas III SP NH3 0,2 млн^-1 (при длине трассы 1 м);

- LaserGas III Portable HF 50 млрд^-1.

Таблица 3 - Метрологические характеристики газоанализаторов

Таблица 4 - Основные технические характеристики газоанализаторов
