Номер по Госреестру СИ: 32645-10
32645-10 Газоанализаторы промышленные
(LaserGas II Single Path, LaserGas II Multipass Monitor)
Назначение средства измерений:
Газоанализаторы промышленные LaserGas II Single Path, LaserGas II Multipass Monitor предназначены для непрерывного измерения содержания метана, кислорода, сероводорода, фтористого водорода, аммиака, хлористого водорода, оксида углерода, диоксида углерода, синильной кислоты, паров воды в газовых средах.
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
- встроенное ;
- автономное .
Встроенное ПО газоанализаторов разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в анализируемой среде.
Встроенное ПО выполняет следующие основные функции:
- прием и обработку измерительной информации от первичного измерительного преобразователя;
- диагностику аппаратной и программной частей газоанализатора ;
- ведение и хранение журнала событий ( ошибки и предупреждения).
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями.
Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии или посредством цифрового интерфейса.
Автономное ПО qmw61-305 версии 1.3.0.5 или выше разработано изготовителем для работы на персональном компьютере под управлением ОС семейства Microsoft Windows 98/2000/XP и выше, предназначено отображения результатов измерений в реальном времени, записи измеренных значений в файл, изменения настроечных параметров газоанализатора в лабораторных условиях, чтения журнала событий из памяти газоанализатора и пр. Автономное ПО не применяется при выполнении измерений в рабочих условиях эксплуатации и не является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
LaserGas II operating software |
Номер версии (идентификационный номер) ПО |
6.1.f1 |
Цифровой идентификатор ПО |
024BB9E8h, алгоритм CRC-32 |
Другие идентификационные данные (если имеются) |
- |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, приведенное в таблице, относится только к файлу прошивки обозначенной в таблице версии. |
Лист № 3 Всего листов 8
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - средний по Р 50.2.077—2014.
Внешний вид газоанализаторов приведен на рисунках 1 - 4.
'■в®

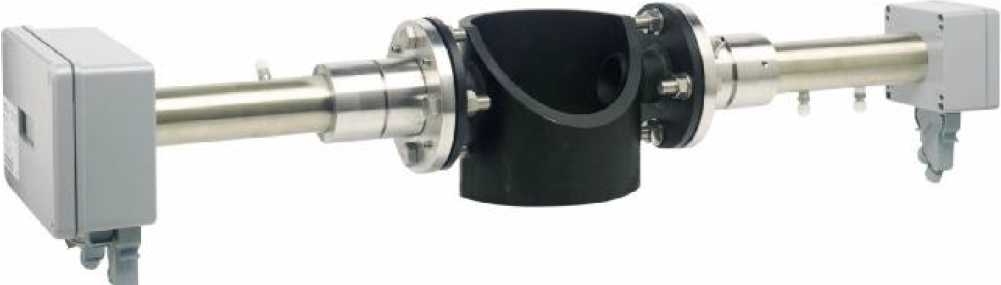

Рисунок 1 - Газоанализатор исполнения LaserGas II Single Path

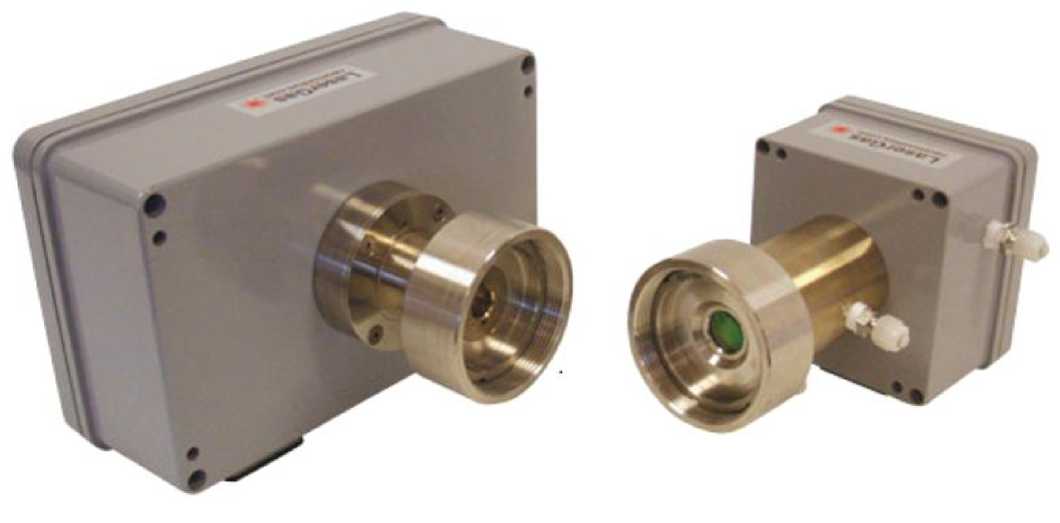

Рисунок 2 - Газоанализатор исполнения LaserGas II Single Path Compact
LaserGas
<_гИЛ

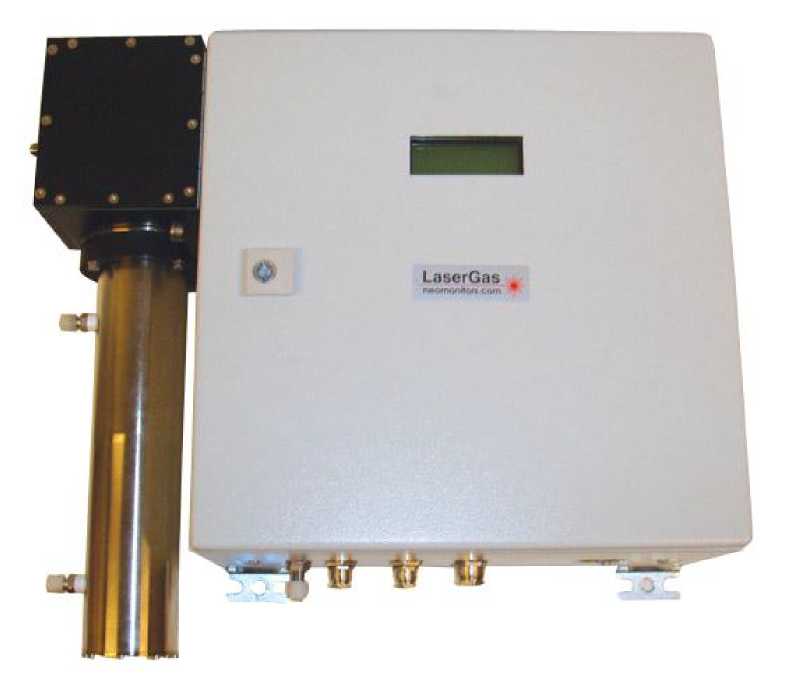

Рисунок 3 - Г азоанализатор исполнения LaserGas II Multipass Monitor для настенного монтажа

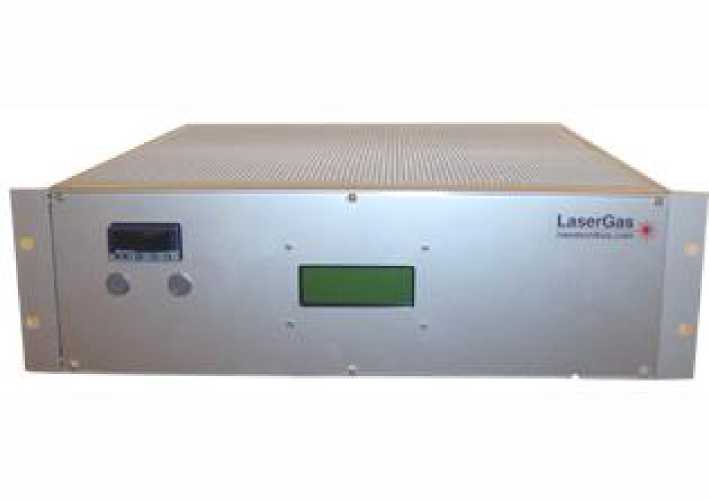

Рисунок 4 - Г азоанализатор исполнения LaserGas II Multipass Monitor для установки в стандартную 19” стойку
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку на корпусе газоанализатора и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документах «Газоанализаторы промышленные LaserGas II Single Path. Руководство по эксплуатации», «Газоанализаторы промышленные LaserGas II Multipass Monitor. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам промышленным LaserGas II Single Path, LaserGas II Multipass Monitor-
1 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
3 Техническая документация фирмы "NEO monitors AS", Норвегия.
Поверка
Поверкаосуществляется по документу МП 32645-10 «Инструкция. Газоанализаторы промышленные LaserGas II Single Path, LaserGas II Multipass Monitor. Методика поверки», утвержденному ФГУП «ВНИИМС» 19 апреля 2010 г.
Основные средства поверки:
-
- поверочный нулевой газ (ПНГ) - воздух по ТУ 6-21-5-82 в баллонах под давлением;
-
- стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92;
-
- генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ;
-
- установка «Микрогаз-Ф» по ТУ 4215-004-07518800-02 в комплекте с источниками микропотоков по ИБЯЛ.418319.013-95 ТУ;
-
- комплекс газоаналитический МОГАИ-6;
-
- образцовый генератор влажного газа «Родник-2М» по ТУ 50-693-88;
-
- генератор динамический влажного газа «Эталон-02» по ТУ 6-03-18136415-03.
Заявитель
ООО «МС Сервис», РоссияАдрес: 115477, Москва, ул. Кантемировская, д. 58, офис 7031
Тел./факс +7(495) 234-99-08
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Санкт-ПетербургАдрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14e-mail: info@vniim.ru, http://www.vniim.ru
Газоанализаторы промышленные LaserGas II Single Path, LaserGas II Multipass Monitor (далее - газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.
Принцип измерений - одноволновая спектроскопия (TDLAS) в ближнем инфракрасном диапазоне от 700 до 2400 нм (в зависимости от определяемого компонента), источник излучения -настраиваемый диодный лазер. Линия селективной абсорбции определяемого компонента сканируется диодным лазером, монохроматический поток излучения от блока источника с коллимирующей оптикой проходит через анализируемую газовую среду и поступает через фокусирующие линзы в блок детектора. Результат измерений содержания определяемого компонента рассчитывается на основе измерения интенсивности ИК-излучения, прошедшего через анализируемую среду с поправкой на текущие значения давления и температуры.
Газоанализаторы выпускаются в четырех исполнениях, имеющих различную конструкцию:
-
- LaserGas II Single Path - многоблочный, блоки преобразователя и детектора выполнены конструктивно обособленными и устанавливаются друг напротив друга с помощью фланцевых соединительных устройств с термостойкими оптическими окнами. Расстояние между блоками от 0,5 до 20 м, прохождение луча лазера через анализируемую среду однократное;
-
- LaserGas II Single Path Compact - аналогичен по конструкции LaserGas II Single Path, расстояние между блоками от 0,1 до 1,0 м;
-
- LaserGas II Multipass Monitor (Cabinet или Wallmount) - одноблочный, предназначен для установки в шкаф или стойку. Конструкция первичного преобразователя обеспечивает многократное прохождение луча лазера через малогабаритную газовую кювету (суммарный оптический путь 11,4 м).
Способ отбора пробы:
-
- диффузионный для LaserGas II Single Path / LaserGas II Single Path Compact;
-
- принудительный для LaserGas II Multipass Monitor (за счет внешнего побудителя расхода или избыточного давления в месте отбора пробы).
Газоанализаторы обеспечивают выходные сигналы:
-
- показания встроенного жидкокристаллического дисплея;
-
- унифицированный аналоговый выходной сигнал постоянного тока 4-20 мА;
-
- цифровой, интерфейс RS232;
-
- цифровой, протокол 10 или 10/100 Base T Ethernet, по заказу;
-
- цифровой оптический (ASCII-формат), по заказу;
-
- релейные выходные сигналы (превышение порогового значения, режим обслуживания, предупреждение и неисправность);
Также газоанализаторы обеспечивают входные сигналы 4-20 мА от внешних датчиков температуры и давления (для осуществления коррекции по температуре и давлению).
Лист № 2 Всего листов 8 Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов;
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
- самодиагностика газоанализатора .
Газоанализаторы выполнены во взрывозащищенном исполнении и предназначены для установки во взрывоопасных зонах помещений и наружных установок. Маркировка взрывозащиты 2Ex nA nC op is IIC T4 Gc.
Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствует:
- LaserGas II Single Path / LaserGas II Single Path Compact IP66;
- LaserGas II Multipass Monitor IP65.
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 2.
Таблица 2 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов LaserGas II Single Path и LaserGas II Single Path Compact
Анализируемый компонент |
Измеряемая величина |
Диапазон измерений минимальный / максимальный |
Пределы допускаемой основной погрешности | |
абсолютной |
относительной, % | |||
Кислород (O2) |
Объемная доля |
От 0 до 1 % Св. 1 до 100 % |
± 0,1 % |
± 5 |
Пары воды |
Массовая |
От 0 до 4 мг/м3 |
± 1 мг/м3 |
- |
(H2O) |
концентрация |
Св. 4 до 800 мг/м3 |
- |
± 20 |
Сероводород |
Массовая |
От 0 до 450 мг/м3 |
± 50 мг/м3 |
- |
(H2S) |
концентрация |
Св. 450 до 1000 мг/м3 |
- |
± 12 |
Фтористый во- |
Массовая |
От 0 до 1 мг/м3 |
± 0,1 мг/м3 |
- |
дород (HF) |
концентрация |
Св. 1 до 200 мг/м3 |
- |
± 10 |
Аммиак (NH3) |
Массовая концентрация |
От 0 до 10 мг/м3 Св. 10 до 2000 мг/м3 |
± 2,5 мг/м3 |
± 15 |
Хлористый во- |
Массовая |
От 0 до 10 мг/м3 |
± 1 мг/м3 |
- |
дород (HCl) |
концентрация |
Св. 10 до 2000 мг/м3 |
- |
± 15 |
Метан (CH4) |
Массовая концентрация |
От 0 до 15 мг/м3 Св. 15 до 3000 мг/м3 |
± 1,5 мг/м3 |
± 5 |
Оксид углерода |
Массовая концен- |
От 0 до 4000 мг/м3 |
± 200 мг/м3 |
- |
(CO) |
трация / объемная доля |
Св. 0,3 до 50 % |
- |
± 5 |
Синильная кислота (HCN) |
Массовая концентрация |
От 0 до 15 мг/м3 |
± 2 мг/м3 |
- |
Диоксид угле- |
Массовая концен- |
От 0 до 6000 мг/м3 |
± 200 мг/м3 |
- |
рода (CO2) |
трация / объемная доля |
Св. 0,3 до 50 % |
- |
± 3 |
Таблица 3 - Диапазоны измерений и пределы допускаемой погрешности газоанализаторов LaserGas II Multipass Monitor
Анализируемый компонент |
Измеряемая величина |
Диапазон измерений минимальный / максимальный |
Пределы допускаемой основной погрешности | |
абсолютной |
относительной, % | |||
Кислород (O2) |
Объемная доля |
От 0 до 0,1 % Св. 0,1 до 100 % |
± 0,01 % |
± 5 |
Пары воды |
Массовая |
От 0 до 4 мг/м3 |
± 1 мг/м3 |
- |
(H2O) |
концентрация |
Св. 4 до 800 мг/м3 |
- |
± 20 |
Сероводород |
Массовая |
От 0 до 50 мг/м3 |
± 6 мг/м3 |
- |
(H2S) |
концентрация |
Св. 50 до 1000 мг/м3 |
- |
± 12 |
Фтористый во- |
Массовая |
От 0 до 1 мг/м3 |
± 0,1 мг/м3 |
- |
дород (HF) |
концентрация |
Св. 1 до 548 мг/м3 |
- |
± 10 |
Аммиак (NH3) |
Массовая концентрация |
От 0 до 5 мг/м3 Св. 5 до 2000 мг/м3 |
± 1,0 мг/м3 |
± 15 |
Анализируемый компонент |
Измеряемая величина |
Диапазон измерений минимальный / максимальный |
Пределы допускаемой основной погрешности | |
абсолютной |
относительной, % | |||
Хлористый во- |
Массовая |
От 0 до 10 мг/м3 |
± 1 мг/м3 |
- |
дород (HCl) |
концентрация |
Св. 10 до 2000 мг/м3 |
- |
± 15 |
Метан (CH4) |
Массовая концентрация |
От 0 до 15 мг/м3 Св. 15 до 3000 мг/м3 |
± 1,5 мг/м3 |
± 5 |
Оксид углерода |
Массовая концен- |
От 0 до 199 мг/м3 |
± 10 мг/м3 |
- |
(CO) |
трация / объемная доля |
Св. 0,01 до 50 % |
- |
± 5 |
Синильная кислота (HCN) |
Массовая концентрация |
От 0 до 15 мг/м3 |
± 2 мг/м3 |
- |
Диоксид угле- |
Массовая концен- |
От 0 до 1000 мг/м3 |
± 80 мг/м3 |
- |
рода (CO2) |
трация / объемная доля |
Св. 0,05 до 50 % |
- |
± 3 |
2) Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на 10 oC, в долях
от предела допускаемой погрешности
-
3) Время установления показаний, с, не более
- LaserGas II Multipass Monitor
-
4) Длина оптического пути, м
- LaserGas II Single Path от 0,5 до 20
- LaserGas II Single Path Compact от 0,1 до 1,0
- LaserGas II Multipass Monitor
-
5) Напряжение питания частотой 50/60 Гц, В от 100 до 240
-
6) Габаритные размеры и масса газоанализаторов должны быть не более указанных в таблице 4.
Таблица 4
Наименование |
Г абаритные размеры, мм |
Масса. кг | ||
высота |
ширина |
длина | ||
LaserGas II Single Path, блок преобразователя |
314 |
266 |
405 (365) |
7,9 |
LaserGas II Single Path, блок детектора |
141 |
127 |
354 |
3,9 |
LaserGas II Single Path Compact, блок преобразователя |
314 |
266 |
256,5 |
6,5 |
LaserGas II Single Path Compact, блок детектора |
140 |
126 |
269,3 |
2,6 |
LaserGas II Multipass Monitor Cabinet для настенного монтажа |
500 |
510 |
215 |
18,4 |
LaserGas II Multipass Monitor Wallmount для настенного монтажа |
570 |
600 |
120 |
28 |
LaserGas II Multipass Monitor для установки в стандартную стойку 19” |
480 |
480 |
135 |
14 |
Рабочие условия эксплуатации
- диапазон температур окружающей среды, оС от минус 20 до плюс 55,
- максимальная температура анализируемой среды, оС до 1500
