Номер по Госреестру СИ: 47205-11
47205-11 Анализатор пыли
(LaserDust)
Назначение средства измерений:
Анализаторы пыли LaserDust предназначены для автоматического измерения массовой концентрации пыли в отходящих газах газоходов и дымовых труб.
Внешний вид.
Анализатор пыли
Рисунок № 1
Программное обеспечение
Программное обеспечение ПО для анализатора пыли LaserDust состоит из двух частей. Первая часть - программное обеспечение встроенное в центральное процессорное устройство, которое выполняет все необходимые расчеты и задачи самоконтроля. Данное ПО скрыто от пользователя и доступ к нему стандартными средствами невозможен. Вторая часть - внешняя программа для IBM PC совместимого персонально компьютера работающая под управлением операционных систем семейства Windows, решающая задачи технического обслуживания, настройки и градуировки прибора. Доступ к меню настроек защищен паролем.
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения приведены в таблице 1Таблица 1.
Наименование программного обеспечения |
Идентификаци онное наименование программного обеспечения |
Номер версии (идентификацион ный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
LaserDust |
ld_v12a6 |
1.2a6 |
cd3ac18e150669f7b09 09ab17ed82469 |
MD5 |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью приборов.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель прибора и титульный лист Руководства по эксплуатации методом компьютерной графики.
* Метрологические характеристики установлены для тестового аэрозоля.
лист № 3 всего листов 3
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений массовой концентрации пыли описан в руководстве по эксплуатации на анализаторы пыли LaserDust.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли LaserDust-
1. ГОСТ Р 52931—2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
-
3. Техническая документация фирмы «NEO MONITORS AS», Норвегия.
Изготовитель
фирма «NEO MONITORS AS», Норвегия.Адрес: Solheimveien 62A, P.O.Box 384, N-1471 L0renskog, Norway, тел: +47 67974700,
факс: +47 67974900, www.neomonitors.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», 190005, Санкт-Петербург, Московский пр., 19, тел: (812) 251-76-01, факс: (812) 713-01-14, e-mail: info@vniim.ruПринцип действия анализаторов пыли LaserDust - оптический и основан на регистрации блоком приемником видимого лазерного излучения создаваемого блоком передатчика. Находящиеся в траектории лазерного луча частицы пыли рассеивают и поглощают свет, интенсивность которого, при постоянстве дисперсного состава, пропорциональна массовой концентрации пыли. Анализаторы пыли LaserDust могут работать в двух режимах измерения. В первом режиме прибор работает на светопропускание, при этом результат измерения представлен в относительных единицах, %. Во втором режиме регистрируется интенсивность рассеянного на частицах пыли излучения с представлением результатов в виде значений массовой концентрации пыли в мг/м3.
Анализаторы пыли LaserDust состоят из двух блоков (рис. 1): блока передатчика и блока приемника, которые монтируются непосредственно на трубе газохода друг напротив друга. Связь блоков между собой осуществляется с помощью специального интерфейсного кабеля. Органы индикации расположены на лицевой панели блока передатчика. Результат измерения может быть представлен в мг/м3, так и в %.
По способу установки на месте эксплуатации анализаторы пыли LaserDust являются стационарными; по способу выдачи информации - цифровые; по видам источников питания - с электрическим питанием; по способу управления - автоматические.
Для обеспечения обмена данными с внешними устройствами приборы оснащены последовательным цифровым интерфейсом RS 232, сетевым интерфейсом Ethernet и аналоговым токовым выходом.

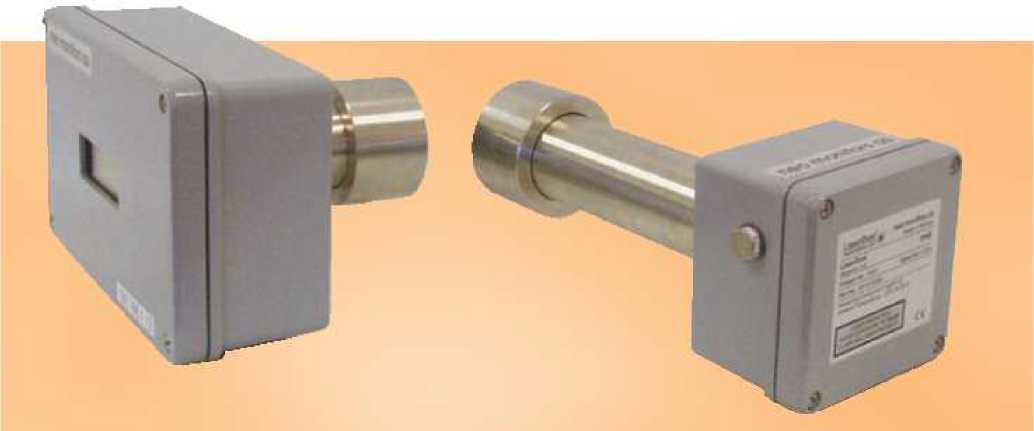

Рис.1. Внешний вид анализаторов пыли LaserDust. Блок передатчика (слева) и блок приемника (справа)
лист № 2 всего листов 3
-
1. Диапазон измерений массовой концентрации пыли * 0,5 - 25 мг/м3
-
2. Диапазон показаний 0 - 10000 мг/м3
-
3. Пределы допускаемой относительной погрешности * ± 20 %
-
4. Габаритные размеры и масса составных частей анализаторов пыли LaserDust приведены в таблице 2.
Таблица 2
Блоки анализаторов пыли LaserDust |
Г абаритные размеры, мм, не более |
Масса, кг |
Блок передатчика |
200 x 270 x 170 |
6,2 |
Блок приемника |
410 x 270 x 170 |
8,0 |
-
5. Потребляемая мощность, В^А, не более
20
от 15 до 35 °С
от 20 до 90 % при + 25 °С
от 84 до 106,7 кПа
до 700 °С выше точки росы от минус 150 кПа до плюс 150 кПа
110-240 В, частота 50/60 Гц
10
1500
-
6. Условия эксплуатации
-
• диапазон температуры окружающей среды
-
• диапазон относительной влажности
-
• диапазон атмосферного давления
-
7. Параметры анализируемой среды:
-
• температура
-
• перепад давления в месте установки зонда
-
8. Электрическое питание от сети переменного тока
-
9. Средний срок службы, лет
-
10. Средняя наработка на отказ, ч
