Номер по Госреестру СИ: 71343-18
71343-18 Генераторы сигналов специальной формы
(АКИП-3422)
Назначение средства измерений:
Генераторы сигналов специальной формы серии АКИП-3422 (далее - генераторы) предназначены для генерации периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.
Программное обеспечение
Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Версия ПО |
Номер версии (идентификационный номер ПО) |
Не ниже 1.01.01.01R1 |

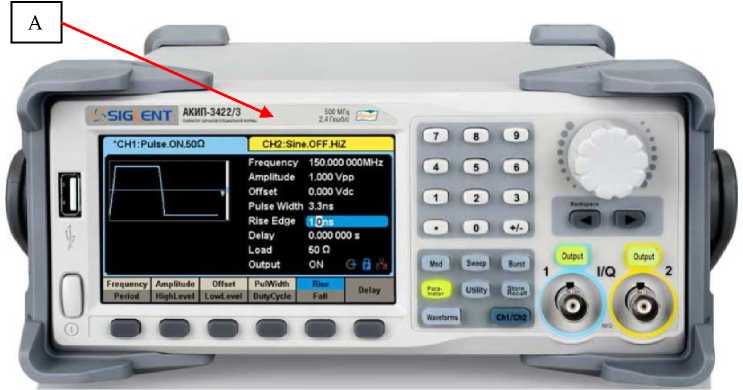

Рисунок 1 - Внешний вид генераторов и место нанесения знака утверждения типа (А)
Б
Cnunivr

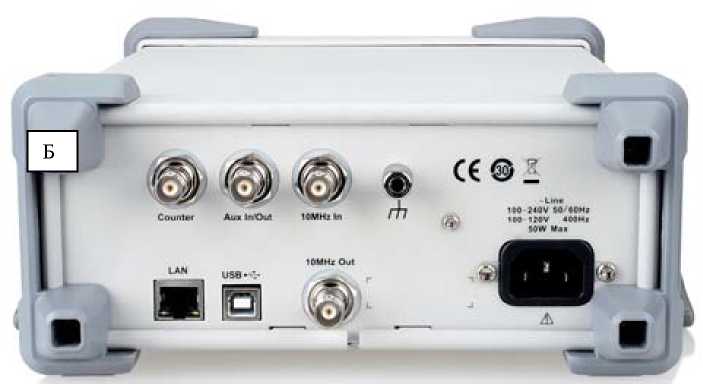

Рисунок 2 - Вид задней панели и место опломбирования от несанкционированного доступа (Б)
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов специальной формы серии АКИП-3422
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 10-2 до 2409 Гц.
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Техническая документация изготовителя «SIGLENT TECHNOLOGIES CO., LTD.».
Поверка
Поверкаосуществляется по документу ПР-11-2018МП «Генераторы сигналов специальной формы серии АКИП-3422. Методика поверки», утвержденному АО «ПриСТ» 29 марта 2018 г.
Основные средства поверки:
-
- частотомер универсальный CNT-90 (Госреестр № 41567-09);
-
- стандарт частоты водородный Ч1-1007 (Госреестр № 40466-09);
-
- ваттметр поглощаемой мощности СВЧ NRP-Z51 (Госреестр № 68120-17);
-
- вольтметр универсальный В7-78/1 (Госреестр № 69742-17);
-
- измеритель нелинейных искажений С6-12 (Госреестр № 10737-86);
-
- осциллограф цифровой запоминающий HDO6104AR (Госреестр № 66613-17);
-
- анализатор сигналов N9030A (Госреестр № 51073-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«SIGLENT TECHNOLOGIES CO., LTD.», Китай
3/F, Building 4, Antongda Industrial Zone, 3rd Liuxian Road, Bao'an District, Shen Zhen, China
Тел.: +86 755 3661 5186
Факс: +86 755 3359 1582
Web-сайт: http://www.siglent.com/ens
Заявитель
АО «ПриСТ»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел.: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел.: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru.
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.
На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней правой части панели расположены выходные разъемы двух основных каналов.
На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы связи с персональным компьютером, входной разъем встроенного частотомера для контроля частоты сигнала, входной/выходной разъем опорной частоты 10 МГц, универсальный разъем (вход сигнала внешней модуляции и сигнала запуска, выход сигнала запуска и сигнала синхронизации).
Генераторы имеют три модификации: АКИП-3422/1, АКИП-3422/2, АКИП-3422/3, которые отличаются верхней границей диапазона частот.
Внешний вид генераторов и место нанесения знака утверждения типа приведены на рисунке 1. Вид задней панели и место опломбирования генераторов от несанкционированного доступа показано на рисунке 2. Пломба наносится на один из крепежных винтов на задней панели корпуса генераторов.
приведена в таблице 13
Таблица 13 -
Наименование и обозначение |
Количество, шт. |
Генератор серии АКИП-3422 |
1 |
Сетевой шнур питания |
1 |
Измерительный кабель ВЧ |
2 |
Руководство по эксплуатации |
1 |
Методика поверки ПР-11-2018МП |
1 |
Метрологические характеристики нормируются при температуре (23±5) °С через 30 минут после прогрева генератора.
Таблица 2 - Амплитудно-частотные характеристики
Наименование характеристики |
Значение характеристики | ||
1 |
2 |
3 |
4 |
Модификация |
АКИП-3422/1 |
АКИП-3422/2 |
АКИП-3422/3 |
Диапазон частот, Гц, для форм сигнала:
|
от Т10’6 до 2^108 от Т10’6 до 8А07 от Т10’6 до 5А0б от Т10’6 до 8А07 от Т10’6 до 5А07 |
от 140’бдо 3,5-108 от 140’6 до 1,2А08 от 140’6 до 5^10б от Ы0"6 до 1Д108 от Ы0"6 до 5407 |
от 1-10’6 до 5408 от 1-10’6 до 1,2-108 от 1-10’6 до 5А0б от 1-10’6 до 1,5-108 от 1-10’6 до 5^10'7 |
Разрешающая способность, мкГц |
1 | ||
Число каналов |
2 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
Пределы допускаемой относительной погрешности установки частоты
|
и- н- IJ о о '-I о> | ||
Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, Вп-п(1), в диапазонах частот сигнала:
|
от 140’3 до 10 от 140’3 до 5 от 140’3 до 2,5 от 140’3 до 1,5 от 140’3 до 0,64 | ||
Диапазон установки напряжения постоянного тока на нагрузке 50 Ом, В |
±5 | ||
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала, Вп-п (форма синусоидальная, частота 10 кГц, постоянное смещение 0 В) |
±(0,01-Ц(2)+1-10-3) | ||
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, UDC(3), В |
±(0,013JUdc|+2^0-3) | ||
Выходное сопротивление, Ом |
50; 1306 | ||
Форма сигнала |
Синусоидальная, прямоугольная, треугольная (пилообразная), импульсная, шумовой, постоянный уровень, произвольная | ||
Виды модуляции |
Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ), амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн), широтно-импульсная модуляция (ШИМ), качание по частоте (ГКЧ), пакетный режим | ||
Неравномерность АЧХ сигнала синусоидальной формы относительно 1 МГц при выходном уровне 0 дБм на нагрузке 50 Ом, дБм |
±0,3 | ||
Примечания
|
Характеристика |
Значение |
Уровень гармоник в выходном сигнале, дБн(1), не более, в диапазонах частот: до 1 МГц (включ.) |
-65 |
св. 1 МГц до 60 МГц (включ.) |
-60 |
св. 60 МГц до 100 МГц (включ.) |
-50 |
св. 100 МГц до 200 МГц (включ.) |
-40 |
св. 200 МГц до 300 МГц (включ.) |
-30 |
св. 300 МГц до 500 МГц (включ.) |
-28 |
Суммарные гармонические искажения в диапазоне частот |
0,075 |
от 10 Гц до 20 кГц, %, не более | |
Уровни негармонических составляющих в выходном сигнале, дБн, не более, в диапазонах частот: от 0 до 350 МГц |
-60 |
св. 350 МГц до 500 МГц (включ.) |
-55 |
(1)Здесь и далее дБн - уровень мощности в дБ относительно уровня несущей |
Таблица 4 - Характеристики прямоугольной формы сигнала для всех модификаций
Характеристика |
Значение |
Длительность фронта и среза, нс, не более (уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
2,4 |
Выброс на вершине, %, не более (частота 100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
3 |
Диапазон установки коэффициента заполнения, % (1) |
от 10 до 90 |
Примечание (1)Диапазон установки коэффициента заполнения зависит от значения частоты сигнала |
Таблица 5 - Характеристики пилообразной формы сигнала для . всех модификаций
Характеристика |
Значение |
Нелинейность сигнала, %, не более (симметрия 50 %, частота 1 кГц, уровень сигнала 1 Вп-п) |
1 |
Диапазон регулировки симметрии, % |
от 0 до 100,0 |
Таблица 6 - Характеристики импульсной формы сигнала для всех модификаций
Характеристика |
Значение для модификации | |
АКИП-3422/1 |
АКИП-3422/2, АКИП-3422/3 | |
Минимальная длительность импульса, нс |
3,3 | |
Пределы допускаемой абсолютной погрешности установки длительности импульсов, т(1), нс |
±(0,0001-т + 0,3) | |
Длительность фронта и среза, нс, не менее |
2 |
1 |
Максимальный диапазон установки коэффициента заполнения(2), % |
от 0,001 до 99,999 | |
Выброс на вершине, %, не более (частота 100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом) |
3 | |
Примечание
|
Характеристика |
Значение |
Длина памяти, миллионов точек |
20 |
Вертикальное разрешение, бит |
16 |
Частота дискретизации, МГц - в режиме TrueArb |
300 |
- в режиме DDS |
1200 |
Таблица 8 - Характеристики амплитудной, частотной, фазовой и широтно-импульсной модуляции для всех модификаций
Характеристика |
Значение |
Форма сигнала несущей(1) |
Синусоидальная, прямоугольная, пилообразная, произвольная |
Источник модуляции |
Внутренний, внешний |
Форма сигнала модуляции |
Синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
Диапазон частот модулирующего сигнала, Гц |
от Т10'3 до Т106 |
Диапазон глубины модуляции (АМ), % |
от 0 до 120 |
Диапазон девиации частоты (ЧМ), Гц |
от Т10'6 до £макс(2)/ 2 |
Диапазон девиации фазы (ФМ) |
от 0° до 360° |
Диапазон девиации длительности импульса (ШИМ), % |
от 0 до 99 |
Примечание
|
Таблица 9 - Характеристики амплитудной, частотной и фазовой манипуляции для всех модификаций
Характеристика |
Значение |
Форма сигнала несущей |
Синусоидальная, прямоугольная, пилообразная, произвольная |
Источник модуляции |
Внутренний, внешний |
Форма сигнала модуляции |
Меандр |
Диапазон частот модулирующего сигнала, Гц |
от Т10'3 до Т106 |
Диапазон перестройки по частоте, Гц |
от Т10'3 до £макс |
Таблица 10 - Характеристики ГКЧ для всех модификаций
Характеристика |
Значение |
Форма сигнала несущей |
Синусоидальная, прямоугольная, пилообразная, произвольная |
Закон качания частоты |
линейный, логарифмический |
Диапазон времени качания, с |
от Т10'3 до 500 |
Тип качания |
возрастание, убывание |
Источник запуска |
внутренний, внешний, ручной |
Характеристика |
Значение |
Форма сигнала несущей |
Синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, произвольная |
Тип модуляции |
Счетный (от 1 до 1000000 импульсов), непрерывный, по строб-импульсу |
Начальная и конечная фаза |
от 0° до 360° |
Внутренний период, с |
от Т10'6 до 1000 |
Источник запуска |
Ручной, внешний, внутренний |
Таблица 12 - Общие характеристики
Характеристика |
Значение |
Габаритные размеры (ширинахвысотахглубина), мм |
261x108x296 |
Масса, кг |
3,5 |
Напряжение питающей сети, В, частотой:
|
от 100 до 240 от 100 до 120 |
Потребляемая мощность, Вт, не более |
50 |
Рабочие условия применения:
|
от 0 до +40 80 |
