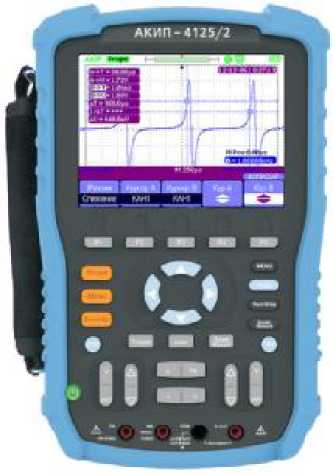

Количество каналов

2

Диапазон установки коэффициентов отклонения каждого

из каналов (ступенями соответственно ряду 1-2-5)

от 2 мВ/дел до 100 В/дел

Пределы допускаемой абсолютной погрешности

±(0,03-|и_х|+0,1дел-К>_тал+1 мВ);

измерений постоянного напряжения (мВ, В)

где Ux- измеренное значение напряжения,

Коткл- установленное значение коэффициента отклонения

Полоса пропускания (-3 дБ), МГц*:

- АКИП-4125/1;

0-60;

- АКИП-4125/2;

0-100;

- АКИП-4125/3;

0-150;

- АКИП-4125/4

0-200

* для всех моделей при коэффициенте отклонения

2 мВ/дел полоса пропускания (0-20) МГц

Время нарастания переходной характеристики каждого из каналов, нс, не более:

- АКИП -4125/1;

5,8;

- АКИП -4125/2;

3,5;

- АКИП -4125/3;

2,3;

- АКИП-4125/4

1,7

Число разрядов АЦП

8

Максимальная частота дискретизации F_gucKp, ГГц:

- АКИП-4125/1, АКИП-4125/2, АКИП-4125/3;

1;

- АКИП-4125/4

0,5

Максимальная эквивалентная частота дискретизации, ГГц

50

Максимальный объем памяти на один канал, точек:

40А0³ для Гдискр = 1 ГГц, 2П0⁶ для Гдискр < 0,5 ГГц;

32П0³

- АКИП-4125/1, АКИП-4125/2, АКИП-4125/3;

- АКИП-4125/4

Входной импеданс каждого из каналов

R_ek=1 МОм ±2 %, С_вх не более 21 пФ

Связь по входу

открытый вход (DC), закрытый вход (AC), замыкание на землю (GND)

Диапазон установки коэффициента развертки (с шагом 1-2,5-5):

• -  АКИП-4125/1;

• -  АКИП-4125/2, АКИП-4125/3, АКИП-4125/4

от 5 нс/дел до 50 с/дел; от 2,5 нс/дел до 50 с/дел

Пределы допускаемой относительной погрешности коэффициента развертки, %

±0,005

Режимы работы

основной, растяжка, SCAN, Х-Y

Режимы запуска развёртки

автоколебательный Auto, ждущий Normal, однократный Single

Типы синхронизации

по фронту/спаду; по видеосигналу; по длительности импульса (20 нс - 10 с)

Диапазон задержки сигнала запуска

от 100 нс до 1,5 с

Источник сигнала запуска

внутренний (каналы СН1, СН2)

Диапазон установки уровня запуска для внутренней синхронизации

±6 делений

Запуск по видеосигналу

Стандарты видеосигналов

NTSC, PAL и SECAM

Режим усреднения, выборки

4, 16, 64, 128, 256

Интерполяция

sin (x)/x, линейная

Автоматические измерения

Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise Time, Fall Time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bvid, Phase, FFT

Встроенный частотомер

от 10 Гц до максимальной частоты полосы пропускания, 6 разрядов

Математические операции

сложение, вычитание, умножение, деление, быстрое преобразование Фурье

Сохранение во внутреннюю память:

• -  настроек;

• -  осциллограмм

до 20; до 10

Интерфейсы связи

USB-device, USB-host

Дисплей

ЖК, TFT, 145 мм (5,7"), 8x12 делений, разрешение 320x234, 65536 цветов

Верхний предел измерения

Значение единицы младшего разряда (k)

Пределы допускаемой основной абсолютной погрешности, мВ, В

60 мВ

0,01 мВ

±(0,01 •Ux + 15k)

600 мВ

0,1 мВ

±(0,01 •Ux + 5k)

6 В

0,001 В

60 В

0,01 В

600 В

0,1 В

1000 В

1 В

Верхний предел измерения

Значение единицы младшего разряда (k)

Пределы допускаемой основной абсолютной погрешности, мА, А

60 мА

0,01 мА

±(0,01 •Ix + 5k)

600 мА

0,1 мА

6 А

0,001 А

±(0,015 •Ix + 5k)

10 А

0,01 А

Верхний предел измерения

Диапазон частот, Гц

Значение единицы младшего разряда (k)

Пределы допускаемой основной абсолютной погрешности, мВ, В

60 мВ

40-1000

0,01 мВ

±(0,01 •Ux + 15k)

600 мВ

0,1 мВ

±(0,01-U_x + 5k)

6 В

0,001 В

60 В

0,01 В

600 В

0,1 В

750 В

1 В

Верxний предел измерения

Диапазон частот, Гц

Значение единицы младшего разряда (k)

Пределы допускаемой основной абсолютной погрешности, мА, А

60 мА

40-1000

0,01 мА

±(0,01 •Ix + 5k)

600 мА

0,1 мА

6 А

0,001 А

±(0,015-Ix + 5k)

10 А

0,01 А

Верхний предел измерения

Значение единицы младшего разряда (k)

Пределы допускаемой основной абсолютной погрешности, Ом, кОм, МОм

600 Ом

0,1 Ом

±(0,01 •Rx + 5k)

6 кОм

0,001 кОм

60 кОм

0,01 кОм

600 кОм

0,1 кОм

6 МОм

0,001 МОм

60 МОм

0,01 МОм

±(0,015-Rx + 5k)

Верхний предел измерения

Значение единицы младшего разряда (k)

Пределы допускаемой основной абсолютной погрешности, нФ, мкФ

40 нФ

0,01 нФ

±(0,04^С_х + 10k) свыше 5 нФ

400 нФ

0,1 нФ

±(0,04-Сх + 5k)

4 мкФ

0,001 мкФ

40 мкФ

0,01 мкФ

400 мкФ

0,1 мкФ

Питание:

• - от сети переменного тока 50 Гц (через внешний блок питания 9 В/4 А);

• - от съёмного аккумулятора Li-ion 5000 мА^ч

(100-240) В;

7,4 В

Нормальные условия эксплуатации:

• - температура, °С

• - влажность, %

от 18 до 28; до 75

Рабочие условия эксплуатации:

• - температура, °С

• - влажность, %

от 0 до 40; до 85 при 40 °С

Условия хранения:

• - температура, °С

• - влажность, %

от минус 20 до 70; до 85 при 40 °С

Г абаритные размеры, мм (длина, ширина, высота)

259x167x60

Масса, кг

1,7
