Номер по Госреестру СИ: 71076-18
71076-18 Газоанализаторы портативные многокомпонентные
(Ventis Pro 4, Ventis Pro 5)
Назначение средства измерений:
Газоанализаторы портативные многокомпонентные моделей Ventis Pro 4, Ventis Pro 5 (далее по тексту - газоанализаторы) предназначены для измерений объемной доли или массовой концентрации вредных газов, метана, диоксида углерода и кислорода и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны.
Внешний вид.
Газоанализаторы портативные многокомпонентные
Рисунок № 1
Внешний вид.
Газоанализаторы портативные многокомпонентные
Рисунок № 2
Внешний вид.
Газоанализаторы портативные многокомпонентные
Рисунок № 3
Программное обеспечение
включает встроенную программу Ventis Pro 4/5, предназначенную для:- выдачи информации о времени прогрева, о времени наработки газоанализатора, о наличии неисправности;
- установки порогов и проверки срабатывания сигнализации;
- переключения (вручную и автоматически) диапазонов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
JTAG VaughanV2 1B3.hex |
Номер версии (идентификационный номер) ПО, не ниже |
V2.10 Build 3 |
Цифровой идентификатор ПО |
0x34AB8762 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель газоанализатора в виде наклейки, а также вносится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным многокомпонентным моделей Ventis Pro 4, Ventis Pro 5
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 8.578-2014. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности
Техническая документация фирмы «Industrial Scientific Corporation», США
Поверка
Поверкаосуществляется по документу МП 71076-18 «Газоанализаторы портативные многокомпонентные моделей Ventis Pro 4, Ventis Pro 5. Методика поверки», утвержденному АО «Центрхимсерт» 09 ноября 2017 г.
Основные средства поверки:
- стандартные образцы газовых смесей в баллонах под давлением: газовые смеси состава СО в азоте ГСО 10260-2013, СО2 в азоте ГСО 10241-2013, СН4 в азоте ГСО 10257-2013, 10256-2013, 9750-2011, О2 ГСО 10253-2013, С2Н6 в азоте ГСО 10244-2013, 10540-2014, С4Н10 в азоте ГСО 10245-2013, 10246-2013, С5Н12 в азоте ГСО 10365-2013, 10540-2014, С3Н8 в азоте
ГСО 10262-2013, 10263-2013, С6Н14 в азоте ГСО 9766-2011, 10540-2014, С2Н4 в азоте
ГСО 10248-2013, 10540-2014, С2Н2 в азоте ГСО 10386-2013, водород в азоте ГСО 10325-2013, С3Н6 в азоте ГСО 10250-2013, С6Н6 в азоте ГСО 10366-2013, С2Н4О ГСО 10387-2013, С6Н10 в азоте ГСО 10540-2014, SO2 в азоте ГСО 10342-2013, H2S в азоте ГСО 10329-2013, NO2 в азоте ГСО 10331-2013, углеводородные газы в азоте и воздухе ГСО 10539-2014, кислородосодержащие газы в азоте и воздухе ГСО 10533-2014, PH3 в азоте ГСО 10547-2014, HCN в азоте ГСО 10547-2014, NH3 в азоте (воздухе) ГСО 10326-2013, 10327-2013.
- азот газообразный особой чистоты сорт первый по ГОСТ 9293-74, объемная доля азота 99,999 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится в паспорта на газоанализаторы или свидетельство о поверке.
Изготовитель
Фирма «Industrial Scientific Corporation», США
Адрес: 1 Life Way Pittsburgh, PA 15205-7500, USA
Заявитель
Общество с ограниченной ответственностью «Виста» (ООО «Виста»)
ИНН 7726656885
Адрес: 115191, г. Москва, Духовский пер, д. 17, стр. 15, оф. 12
Тел.: +7 (495) 989-53-36
Факс: +7 (495) 945-37-90
Е-mail: s_ooovista@list.ru
Испытательный центр
Акционерное общество «Головной центр стандартизации, метрологии и сертификации в химическом комплексе «Центрохимсерт » (АО «Центрохимсерт »)Адрес: 115230, г. Москва, Электролитный проезд, д. 1, корп. 4, комн. 208
Тел. (факс): +7 (499) 750-21-51
Е-mail: chemsert@yandex.ru
Принципы действия:
-
- термокаталитический, основанный на изменении температуры и, вследствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров;
-
- электрохимический, основанный на реакции газов с компонентами электрохимического сенсора, вырабатывающего электрический сигнал, пропорциональный концентрации контролируемого газа;
-
- оптический, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и заключённый в измерении изменения интенсивности инфракрасного излучения после прохождения им среды с контролируемым газом.
Газоанализаторы модели Ventis Pro 4 имеют до четырех измерительных каналов, модели Ventis Pro 5 - до пяти измерительных каналов.
Конструктивно газоанализаторы выполнены в одноблочном обрезиненном корпусе из поликарбоната.
Газоанализаторы имеют два цветовых исполнения корпуса: черный или оранжевый.
Газоанализаторы имеют два исполнения: с насосом для принудительной подачи контролируемого газа и исполнение для диффузной подачи газа.
Газоанализаторы выполнены во взрывозащищенном исполнении.
Газоанализаторы моделей Ventis Pro 4, Ventis Pro 5 в части взрывозащиты соответствуют требованиям ТР ТС 012/2011, ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.1-2002 (МЭК 60079-1:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999) и им присвоена маркировка взрывозащиты 0ExiaIICT4 X/PO ExiaI или 1ExiadIICT4 X/PB ExiadI X. Маркировка взрывозащиты, наносимая на оборудование и указанная в технической документации изготовителя, должна содержать специальный знак взрывобезопасности в соответствии с Приложением 2 ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Общий вид газоанализаторов представлен на рисунке 1.

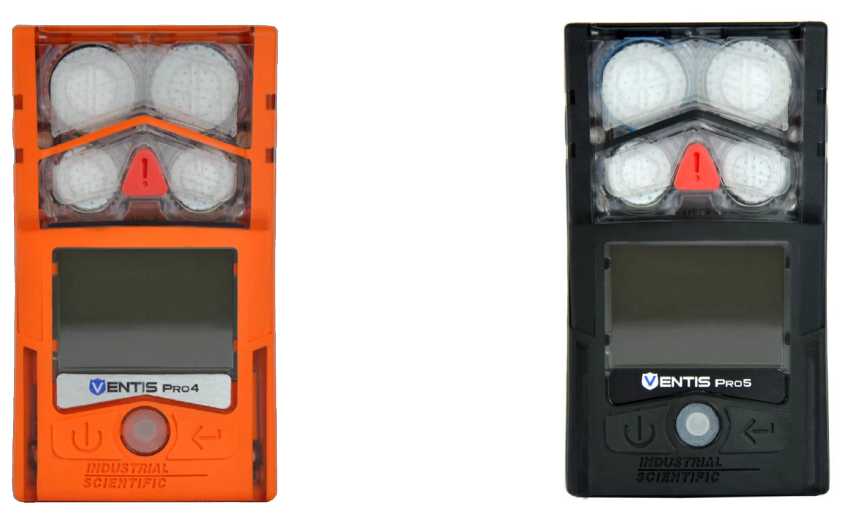

а) Газоанализаторы в исполнении для диффузионной подачи газа

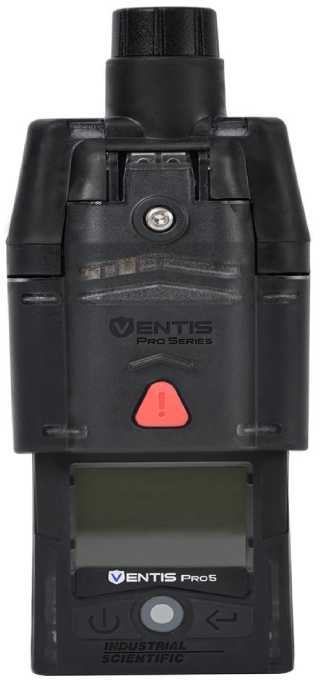

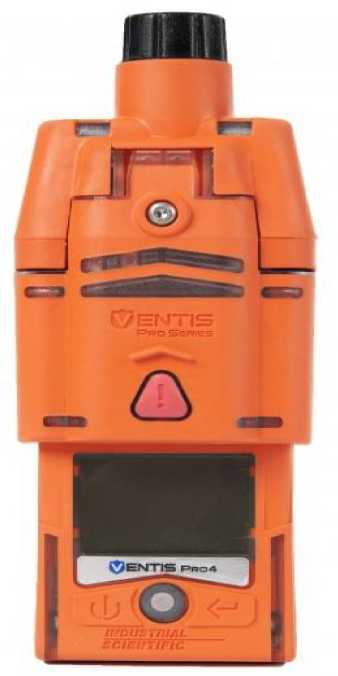

б) Газоанализаторы в исполнении с насосом для принудительной подачи контролируемого газа
Рисунок 1 - Общий вид газоанализаторов Ventis Pro 4, Ventis Pro 5
Пломбирование газоанализаторов не предусмотрено.
Программное обеспечение включает встроенную программу Ventis Pro 4/5, предназначенную для:
- выдачи информации о времени прогрева, о времени наработки газоанализатора, о наличии неисправности;
- установки порогов и проверки срабатывания сигнализации;
- переключения (вручную и автоматически) диапазонов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
JTAG VaughanV2 1B3.hex |
Номер версии (идентификационный номер) ПО, не ниже |
V2.10 Build 3 |
Цифровой идентификатор ПО |
0x34AB8762 |
Таблица 6 -
Наименование |
Обозначение |
Количество |
Г азоанализатор |
Ventis Pro 4/Ventis Pro 51' |
1 шт. |
Комплект инструментов и принадлежностей2-* |
- |
- |
Руководство по эксплуатации |
- |
1 экз. |
Паспорт |
- |
1 экз. |
Калибровочный адаптер (только для исполнения без насоса) |
- |
1 шт. |
Методика поверки2* |
- |
- |
|
Метрологические характеристики газоанализаторов приведены в таблицах 2 - 4, основные технические характеристики - в таблице 5.
Таблица 2 - Метрологические характеристики газоанализаторов в зависимости от определяемого компонента
Определяемый компонент |
Диапазон показаний концентрации компонента |
Диапазон измерений концентрации компонента |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0Ж с | |
абсолютной |
относи тельной, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Горючие газы1) (термохимический сенсор) |
от 0 до 100 % НКПР2) |
от 0 до 50 % НКПР включ. св. 50 до 50 % НКПР |
±5 % НКПР |
- |
15 |
Метан (CH4) (термохимический сенсор) |
от 0 до 5,0 % об. д. |
от 0 до 2,2 % об. д. включ. св. 2,2 до 5,0 % об. д. |
±0,2 % об. д. |
- |
15 |
Кислород (O2) (стандарт и long life) |
от 0 до 30 % об. д. |
от 0 до 30 % об. д. |
±0,5 % об. д. |
- |
15 |
от 0 до 10 % об. д. включ. св. 10 до 30 % об. д. |
±0,5 % об. д. |
- | |||
Оксид углерода (СО) |
от 0 до 2000 млн-1 (от 0 до 2333 мг/м3) |
от 0 до 40 млн-1 включ. (от 0 до 44 мг/м3 включ.) |
±4 млн-1 (±4 мг/м3) |
- |
20 |
св. 40 до 2000 млн-1, (св. 44 до 2333 мг/м3) |
- |
±10 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
Оксид углерода (СО), сенсор СО/Н2 (с компенсацией чувствительности к водороду) |
от 0 до 1000 млн-1 |
от 0 до 40 млн-1 включ. (от 0 до 44 мг/м3 включ.) |
±4 млн-1 (±4 мг/м3) |
- |
12 |
св. 40 до 1000 млн-1, (св. 44 до 1166 мг/м3) |
- |
±10 | |||
Сероводород (H2S) |
от 0 до 500 млн-1 (от 0 до 708 мг/м3) |
от 0 до 15 млн-1 включ. (от 0 до 20 мг/м3 включ.) |
±1,5 млн-1 (±2 мг/м3) |
- |
25 |
св. 15 до 500 млн-1 (св. 20 до 708 мг/м3) |
- |
±10 | |||
Диоксид азота (NO2) |
от 0 до 150 млн-1 (от 0 до 290 мг/м3) |
от 0 до 2 млн-1 включ. (от 0 до 3,8 мг/м3 включ.) |
±0,3 млн-1 (±0,6 мг/м3) |
- |
20 |
св. 2 до 150 млн-1 (св. 3,8 до 290 мг/м3) |
- |
±15 | |||
Диоксид серы (SO2) |
от 0 до 150 млн-1 (от 0 до 400 мг/м3) |
от 0 до 6 млн-1 включ. (от 0 до 16 мг/м3 включ.) |
±0,6 млн-1 (±1,6 мг/м3) |
- |
25 |
св. 6 до 150 млн-1 включ. (св. 16 до 400 мг/м3 включ.) |
- |
±10 | |||
Синильная кислота (11 CN)3) |
от 0 до 30 млн-1 (от 0 до 34 мг/м3) |
от 0 до 2 млн-1 включ. (от 0 до 2,3 мг/м3 включ.) |
±0,3 млн-1 (±0,3 мг/м3) |
- |
65 |
св. 2 до 30 млн-1 включ. (св. 23,3 до 34 мг/м3 включ.) |
- |
±15 |
Таблица 3 - Метрологические характеристики газоанализаторов модели Ventis Pro 5 в зависимости
от определяемого компонента
Определяемый компонент |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Предел допускаемого времени установления показаний СИ Т0,9Д, с | |
абсолютной |
относительной, % | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Метан (CH4) (оптический сенсор CO2/CH4 или CH4) |
от 0 до 100 % об. д. |
от 0 до 2,2 % об. д. включ. |
±0,2 % об. д. |
- |
20 |
св. 2,2 до 100 % об. д. |
- |
±9 | |||
Горючие газы1-* (оптический сенсор CO2/CH, CH4 или CH) |
от 0 до100 % НКПР2 |
от 0 до 50 % НКПР включ. |
±5 % НКПР |
- |
20 |
св. 50 до 1300 % НКПР3 |
- |
±10 | |||
Г орючие газы (оптический сенсор CH4) |
от 0 до100 % НКПР |
от 0 до 50 % НКПР включ. |
±5 % НКПР |
- |
20 |
св. 50 до 100 % НКПР |
- |
±10 | |||
Диоксид углерода (CO2) (оптический сенсор CO2/CH4 или CO2/CH) |
от 0 до 5 % об. д. |
от 0 до 0,5 % об. д. включ. |
±0,05 % об.д. |
- |
32 |
св. 0,5 до 5 % об. д. |
- |
±10 | |||
Оксид углерода (СО) (сенсор COHS- CO и H2S в одном корпусе) |
от 0 до 1500 млн-1 (от 0 до 1750 мг/м3) |
от 0 до 40 млн-1 включ. (от 0 до 44 мг/м3 включ.) |
±4 млн-1 (±4 мг/м3) |
- |
35 |
св. 40 до 1500 млн-1, (св. 44 до 1750 мг/м3) |
- |
±10 | |||
Сероводород (H2S) (сенсор COHS-CO и H2S в одном корпусе) |
от 0 до 500 млн-1 (от 0 до 708 мг/м3) |
от 0 до 15 млн-1 включ. (от 0 до 20 мг/м3 включ.) |
±1,5 млн-1 (±2 мг/м3) |
- |
20 |
св. 15 до 500 млн-1, (св. 20 до 708 мг/м3) |
- |
±10 | |||
Аммиак (NH3) |
от 0 до 500 млн-1 (от 0 до 354 мг/м3) |
от 0 до 40 млн-1 включ. (от 0 до 28 мг/м3 включ.) |
±6 млн-1 (±4 мг/м3) |
- |
84 |
св. 40 до 500 млн-1 (св. 28 до 354 мг/м3) |
- |
±15 |
Продолжение таблицы 3
1 |
2 |
3 |
4 |
5 |
6 |
Фосфин4) (PH3) |
от 0 до 10 млн-1 (от 0до 14 мг/м3) |
от 0 до 1 млн-1 включ. (от 0 до 1,4 мг/м3 включ.) |
±0,15 млн-1 (±0,21 мг/м3) |
- |
20 |
св. 1 до 10 млн-1 (св. 1,4 до 14 мг/м3) |
- |
±15 | |||
|
Таблица 4 - Метрологические характеристики газоанализаторов - вариация показаний и их
зависимость от изменения влияющих величин
Наименование характеристики |
Значение |
Предел допускаемой вариации показаний, доля от абсолютного значения предела допускаемой основной погрешности (согласно таблице 2 или 3) |
0,3 |
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в пределах рабочих условий эксплуатации на каждые ±10 С, доля от абсолютного значения предела допускаемой основной погрешности (согласно таблице 2 или 3) |
±0,3 |
Пределы допускаемой дополнительной погрешности при изменении влажности окружающей среды в пределах рабочих условий эксплуатации на каждые 10 %, доля от абсолютного значения предела допускаемой основной погрешности (согласно таблице 2 или 3) |
±0,3 |
Изменение показаний за 8 ч непрерывной работы, доля от абсолютного значения предела допускаемой основной погрешности, не более |
0,2 |
Время прогрева газоанализаторов, мин, не более |
2 |
Таблица 5 - Основные технические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Параметры электрического питания: | |
- напряжение аккумуляторной батареи, В |
3,7 |
- ёмкость аккумуляторной батареи, А ч: | |
- обычная |
1,1 |
- «усиленная» |
2,2 |
Продолжение таблицы 5
1 |
2 |
Время работы без подзаряда аккумуляторной батареи, ч, не менее: - для обычной |
12 |
- для «усиленной» |
24 |
Габаритные размеры, мм, не более: - для исполнения для диффузионной подачи газа: - высота |
103 |
- длина |
58 |
- ширина |
30 |
- для исполнения с насосом для принудительной подачи контролируемого газа: - высота |
172 |
- длина |
67 |
- ширина |
60 |
Масса, кг, не более: - для исполнения для диффузионной подачи газа |
0,20 |
- для исполнения с насосом для принудительной подачи контролируемого газа |
0,39 |
Условия эксплуатации: о - температура окружающей среды, С |
от -40 до +50 |
- относительная влажность, % |
от 15 до 95 |
- атмосферное давление, кПа |
от 70 до 130 |
Средняя наработка на отказ, ч |
15000 |
Средний срок службы, лет, не менее |
10 |
Маркировка взрывозащиты |
0ExiaIICT4 X/PO Exial или |
1ExiadIICT4 X/PB ExiadI X |
