Газоанализаторы портативные одноканальные Tango TX1 (далее - газоанализаторы) представляют собой портативные одноканальные газоанализаторы непрерывного действия.

Способ отбора пробы - диффузионный.

Принцип действия газоанализаторов электрохимический. В газоанализаторе может использоваться технология DualSense™ фирмы Industrial Scientific Corporation, предполагающая одновременное измерение содержания определяемого компонента с помощью двух одинаковых сенсоров (для повышения надежности). Газоанализатор сохраняет работоспособности при отказе или отключении одного из сенсоров, при этом технология DualSense™ не работает.

Конструктивно газоанализатор выполнен в поликарбонатном обрезиненном корпусе, на лицевой панели расположены жидкокристаллический дисплей, две клавиши управления, отверстие излучателя звуковой сигнализации, отверстия для диффузионного забора пробы и светодиоды. На задней стороне корпуса предусмотрено крепление для металлической клипсы для крепления газоанализатора к одежде оператора.

Обозначения определяемого компонента в виде химической формулы (CO, H2S, NO2, SO2) и единицы измерений (ppm) отображаются на дисплее газоанализатора в режиме измерений.

Электрическое питание газоанализаторов осуществляется от заменяемого элемента питания - литий-тионилхлоридная (Li-SOCl2) батарея номинальным напряжением 3,6 В, емкость 1,5 А-ч.

Газоанализатор обеспечивает выполнение следующих функций:

• - непрерывное измерение содержания определяемого компонента с помощью одного или двух (DualSense™) сенсоров;

• - сигнализацию (звуковую, световую, вибрационную) о превышении двух заданных пороговых значений содержания определяемого компонента;

• - сохранение результатов измерений в энергонезависимой памяти газоанализатора (в журнале данных могут храниться сведения о результатах измерений за 90 дней при сохранении 1 раз в 2 секунды, 60 сообщений об аварийных событиях и 30 ошибках с указанием даты и времени);

• - диагностику состояния сенсоров.

Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 0ExiaIICT4 Х / РО Exial Х.

По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP66/67 по ГОСТ 14254-96.

Внешний вид газоанализатора приведен на рисунке 1.

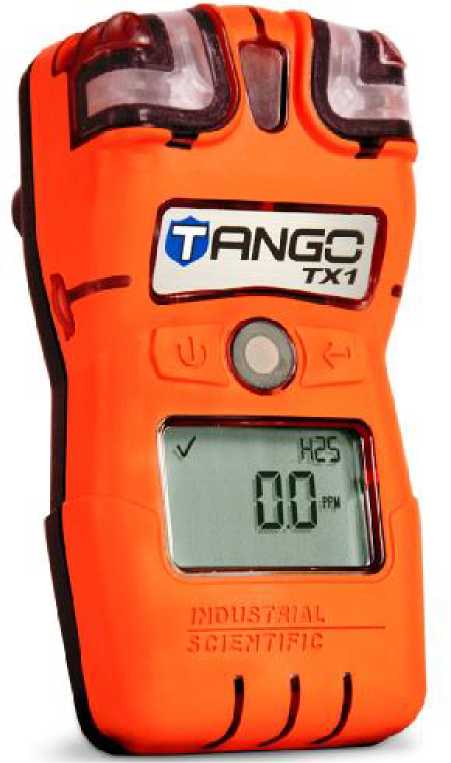

Рисунок 1 - Газоанализаторы портативные одноканальные Tango TX1 - внешний вид

Комплект поставки газоанализаторов приведен в таблице 3.

Таблица 3

• 1) Диапазоны измерений, пределы допускаемой основной погрешности и пределы допускаемого времени установления показаний газоанализаторов приведены в таблице 2.

Таблица 2

Примечание - * наименьший разряд индикации для оксида углерода 1 млн^-1, остальных определяемых компонентов 0,1 млн^-1

• 2) Пределы допускаемой вариации показаний газоанализатора, в до

лях от пределов допускаемой основной погрешности                                      0,5

• 3) Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий

Лист № 4 Всего листов 6 эксплуатации на каждые 10 ⁰С, в долях от пределов допускаемой основной погрешности                                                                          0,5

• 4) Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной

погрешности, в долях от пределов допускаемой основной погрешности

• 5) Пределы допускаемой дополнительной погрешности от влияния изменения атмосферного давления в пределах рабочий условий эксплуатации на каждые 3,3 кПа, в долях от пределов допускаемой основной погреш-

ности

• 6) Время прогрева, мин, не более

• 7) Интервал времени работы от нового элемента питания, лет

• 8) Интервал времени работы без корректировки нулевых показаний и чувствительности, сут

• 9) Габаритные размеры газоанализаторов, мм, не более:

• - высота

• - ширина

• - длина

• 10) Масса газоанализатора, кг, не более

• 11) Средний срок службы, лет (без учета срока службы сенсора)

• 12) Средняя наработка на отказ, ч,                                                  10 000

Условия эксплуатации

• - диапазон температуры окружающей среды, ^oC*                      от минус 20 до плюс 50

• - диапазон относительной влажности окружающей

среды при температуре 25 ^oC, %                                 от 15 до 95 (без конденсации)

• - диапазон атмосферного давления, кПа                                          от 70 до 130

Примечание - * - в соответствии с сертификатом соответствия № RU С.^.ГБ06.В.00034 от 15.07.2013г., выданным ФГУП «ВНИИФТРИ», газоанализаторы допущены к эксплуатации в диапазоне температур от минус 40 ^oC до 50 ^oC, при этом в диапазоне температур от минус 40 ^oC до минус 20 ^oC, метрологические характеристики газоанализатора не нормированы.
