Номер по Госреестру СИ: 70947-18
70947-18 Источники питания программируемые
(серий EA-PSI 9000 DT, EA-PSI 9000 T, EA-PS 9000 T, EA-PSI 5000 A, EA-PS 5000 A)
Назначение средства измерений:
Источники питания программируемые серий EA-PSI 9000 DT, EA-PSI 9000 T, EA-PS 9000 T, EA-PSI 5000 A, EA-PS 5000 A (далее по тексту - источники) предназначены для воспроизведений напряжения и силы постоянного тока.

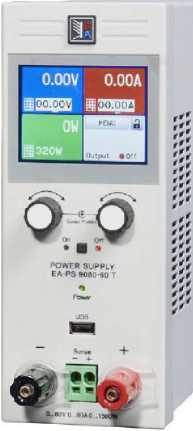

Внешний вид.
Источники питания программируемые
Рисунок № 1

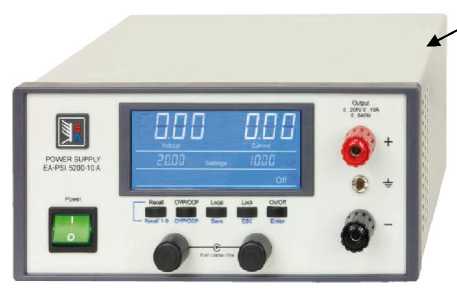

Внешний вид.
Источники питания программируемые
Рисунок № 2

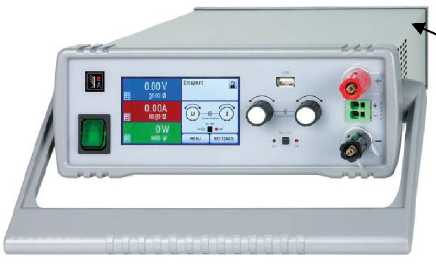

Внешний вид.
Источники питания программируемые
Рисунок № 3
Внешний вид.
Источники питания программируемые
Рисунок № 4
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 23.04.2029
Номер записи - 167043
ID в реестре СИ - 395927
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
EA-PS 5200-04 A, EA-PS 5080-20 А, EA-PS 5080-20 A, EA-PS 5080-10 A, EA-PS 5040-40 A, EA-PS 5040-20A, EA-PS 5040-20 А, EA-PS 5040-20 A, EA-PS 5040-20, EA-PS 5040-10 A, EA-PS 5040-10, EA-PS 5000 A(мод.EA-PS 5080-10 A), 2933771024, 2933771013, 2247250002, 2196610003, 2196610001, "Источник питания постоянного тока лабораторный программируемый EA-PSI 9200-25 T", "Источник питания постоянного тока лабораторный программируемый EA-PS 5040-40 А",
Производитель
Изготовитель - Фирма "EA Elektro-Automatik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 409
Выдано извещений - 5
Кол-во периодических поверок - 271
Кол-во средств измерений - 241
Кол-во владельцев - 34
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 716 дн.
Приказы РСТ, где упоминается данный тип СИ
№783 от 2018.04.23 Об утверждении типов средств измерений
№670 от 2023.03.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (12)
Наличие аналогов СИ: Источники питания программируемые (серий EA-PSI 9000 DT, EA-PSI 9000 T, EA-PS 9000 T, EA-PSI 5000 A, EA-PS 5000 A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70947-18 Источники питания программируемые (серий EA-PSI 9000 DT, EA-PSI 9000 T, EA-PS 9000 T, EA-PSI 5000 A, EA-PS 5000 A) Фирма "EA Elektro-Automatik GmbH & Co. KG" (ГЕРМАНИЯ ) |
71687-18 Анализаторы химических источников тока (АСК) Общество с ограниченной ответственностью "ЯРОСТАНМАШ" (ООО "ЯРОСТАНМАШ") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "ЯРОСТАНМАШ" (ООО "ЯРОСТАНМАШ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70947-18 23.04.2029 |
Источники питания программируемые, серий EA-PSI 9000 DT, EA-PSI 9000 T, EA-PS 9000 T, EA-PSI 5000 A, EA-PS 5000 A Фирма "EA Elektro-Automatik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
70949-18 23.04.2029 |
Нагрузки электронные программируемые, серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B Фирма "EA Elektro-Automatik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет "кто поверит (по типу СИ)" позволяет быстро собрать статистику по поверкам конкретного типа СИ.
Для запуска отчета достаточно выбрать интересующий тип СИ из списка и нажать кнопку "Кто поверит средство измерений?"
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Анализаторы химических источников тока (АСК)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "МИРУАР" (RA.RU.320061) | 97 | 1 | 90 | 1 | 0 | 85 | 84 | 1 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "ПРИСТ" (RA.RU.312058) | 16 | 0 | 11 | 0 | 16 | 0 | 11 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 27 | 0 | 27 | 1 | 27 | 0 | 27 | ||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "РОССИЙСКИЕ КОСМИЧЕСКИЕ СИСТЕМЫ" (RA.RU.311526) | 44 | 7 | 0 | 44 | 1 | 44 | 0 | 44 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 3 | 1 | 1 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| АО "РИМР" (RA.RU.311661) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "НПЦ "АЛМАЗ-ФАЗОТРОН" (РОСС СОБ 3.00230.2014) | 15 | 0 | 15 | 1 | 15 | 0 | 15 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "УФАЭНЕРГОУЧЕТ" (РОСС RU.0001.310083) | 11 | 0 | 11 | 0 | 11 | 0 | 11 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 9 | 5 | 0 | 8 | 1 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 69 | 20 | 49 | 0 | 56 | 20 | 36 | ||
| АО "ЭЛАРА" (0948) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | |
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ИРЗ" (RA.RU.312795) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 38 | 0 | 38 | 0 | 38 | 0 | 38 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| АО "ПО "ЭЛЕКТРОПРИБОР" (РОСС СОБ 3.00129.2013) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы химических источников тока (АСК)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4000 | 6261 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1950 | 6261 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4950 | 6261 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2481 | 6261 |
|
ФБУ Мурманский ЦСМ Мурманская область |
3355 | 6261 |
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) источников является встроенным и служит для управления режимами работы и выбора вспомогательных функций. Идентификационные данные ПО представлены в таблице 1.
Программное обеспечение является метрологически значимым, оно устанавливается в энергозависимую память встроенного контроллера в производственном цикле на заводе-изготовителе Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО источников
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
KE |
HMI |
DR |
|
Номер версии (идентификационный номер ПО), не ниже: - для серии EA-PSI 9000 DT |
V3.03 |
V2.10 |
V1.0.5 |
|
- для серии EA-PSI 9000 T |
V3.03 |
V2.02 |
V1.0.5 |
|
- для серии EA-PS 9000 |
V3.03 |
V2.10 |
V1.0.5 |
|
- для серии EA-PSI 5000 A |
- |
- |
- |
|
- для серии EA-PS 5000 A |
- |
- |
- |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания программируемым серий EA-PSI 9000 DT, EA-PSI 9000 T, EA-PS 9000 T, EA-PSI 5000 A, EA-PS 5000 A
Техническая документация изготовителя EA Elektro-Automatik GmbH & Co. KG, Германия
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-007-18 «Источники питания программируемые серий
EA-PSI 9000 DT, EA-PSI 9000 T, EA-PS 9000 T, EA-PSI 5000 A, EA-PS 5000 A. Методика поверки», утвержденному ООО «ИЦРМ» 09.02.2018 г.
Основные средства поверки:
-
- мультиметр цифровой 34401А (регистрационный номер в Федеральном информационном фонде 54848-13);
-
- шунт токовый PCS-71000 (регистрационный номер в Федеральном информационном фонде 61767-15);
-
- осциллограф цифровой DSO-X 2012А (регистрационный номер в Федеральном информационном фонде 48998-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
EA Elektro-Automatik GmbH & Co. KG, Германия
Адрес: Хельмхольтцштрассе 31-37, Фирзен, Германия
Телефон: +49 2162/3785-0; факс: +49 2162/16230
E-mail: ea1974@elektroautomatik.de
Web-сайт: www.elektroautomatik.ru
Заявитель
Общество с ограниченной ответственностью «Научно-производственное предприятие
НИФРИТ» (ООО «НПП НИФРИТ»)
ИНН 7735590260
Адрес: 124460, г. Москва, г. Зеленоград, 2-ой Западный проезд, д. 1, стр. 1
Телефон: +7 (499) 995-08-52; факс: +7 (499) 645-51-92
Web-сайт: www.niphrit.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия источников заключается в преобразовании напряжения питания в стабилизированные силу и напряжение постоянного тока на выходе прибора с помощью цифроаналогового преобразования под управлением микропроцессора.
Источники обеспечивают воспроизведение параметров с их одновременным измерением и отображением заданных и измеренных значений на дисплее. Воспроизведение осуществляется в режимах стабилизации силы постоянного тока, напряжения постоянного тока, выходной мощности, выходного сопротивления (для серий EA-PSI 9000 DT и EA-PSI 9000 T).
Источники серий EA-PSI 9000 DT, EA-PSI 9000 T и EA-PS 9000 T имеют сенсорную панель управления. Источники серий EA-PSI 9000 T, EA-PSI 9000 DT отличаются от остальных наличием встроенного генератора функций. Генератор функций обеспечивает воспроизведение прямоугольных, треугольных, трапецеидальных, синусоидальных сигналов и сигналов произвольной формы без нормируемых метрологических характеристик. Источники питания можно соединять параллельно для наращивания выходной мощности. Источники питания обладают коэффициентом полезного действия (далее - КПД) от 92 до 95 %.
Все серии источников имеют встроенный интерфейс USB. Источники серий EA-PSI 5000 и EA-PSI 9000 DT имеют встроенные аналоговый интерфейс (0-5 В или 0-10 В) и LAN. Источники серий EA-PS 9000 T и EA-PSI 9000 T могут дополнительно укомплектовываться опциональной картой EA-IF KE4, которая имеет аналоговый интерфейс (0-5 В или 0-10 В), USB и LAN.
Каждая серия источников выпускается в модификациях, отличающихся максимальной выходной электрической мощностью, диапазонами воспроизведений токов и напряжений, габаритными размерами и массой.
Общий вид источников и места пломбирования представлены на рисунках 1 - 3. От несанкционированного доступа источники защищаются наклейками, которые наносятся в месте примыкания верхней крышки и боковой стенки источника с правой стороны.
Рисунок 1 - Общий вид и место пломбирования источников серии EA-PSI 9000 DT
Место пломбирования
Место пломбирования
Рисунок 2 - Общий вид и место пломбирования источников серий EA-PSI 9000 T и EA-PS 9000 T
Рисунок 3 - Общий вид и место пломбирования источников серий EA-PSI 5000 A и EA-PS 5000 A
Место пломбирования
Место
пломбирования
Основные метрологические и технические характеристики источников приведены в таблицах 2 -5.
Таблица 2 - Метрологические характеристики источников
|
Серия |
Модификация |
Диапазон воспроизведений |
Максимальная выходная электрическая мощность, Вт |
Уровень пульсаций | ||
|
Напряжение постоянного тока, В |
Сила постоянного тока, А |
Напряжения, мВ (пп/скз)*, не более |
Силы тока, мА (скз), не более | |||
|
EA-PSI 9000 DT |
EA-PSI 9040-20 DT |
от 0 до 40 |
от 0 до 20 |
320 |
8/0,8 |
1 |
|
EA-PSI 9080-10 DT |
от 0 до 80 |
от 0 до 10 |
320 |
8/0,8 |
1 | |
|
EA-PSI 9200-04 DT |
от 0 до 200 |
от 0 до 4 |
320 |
20/2,5 |
1,5 | |
|
EA-PSI 9080-20 DT |
от 0 до 80 |
от 0 до 20 |
640 |
8/0,8 |
1 | |
|
EA-PSI 9200-10 DT |
от 0 до 200 |
от 0 до 10 |
640 |
20/2,5 |
1,5 | |
|
EA-PSI 9040-40 DT |
от 0 до 40 |
от 0 до 40 |
1000 |
10/1,5 |
6 | |
|
EA-PSI 9080-40 DT |
от 0 до 80 |
от 0 до 40 |
1000 |
10/1,5 |
6 | |
|
EA-PSI 9200-15 DT |
от 0 до 200 |
от 0 до 15 |
1000 |
60/9 |
1,8 | |
|
EA-PSI 9360-10 DT |
от 0 до 360 |
от 0 до 10 |
1000 |
56/11 |
2 | |
|
EA-PSI 9500-06 DT |
от 0 до 500 |
от 0 до 6 |
1000 |
62/13 |
8 | |
|
EA-PSI 9750-04 DT |
от 0 до 750 |
от 0 до 4 |
1000 |
94/16 |
10 | |
|
EA-PSI 9040-60 DT |
от 0 до 40 |
от 0 до 60 |
1500 |
10/1,5 |
6 | |
|
EA-PSI 9080-60 DT |
от 0 до 80 |
от 0 до 60 |
1500 |
10/1,5 |
6 | |
|
EA-PSI 9200-25 DT |
от 0 до 200 |
от 0 до 25 |
1500 |
60/9 |
1,8 | |
|
EA-PSI 9360-15 DT |
от 0 до 360 |
от 0 до 15 |
1500 |
58/11 |
2 | |
|
EA-PSI 9500-10 DT |
от 0 до 500 |
от 0 до 10 |
1500 |
62/13 |
8 | |
|
EA-PSI 9750-06 DT |
от 0 до 750 |
от 0 до 6 |
1500 |
94/16 |
10 | |
|
EA-PSI 9000 T |
EA-PSI 9040-20 T |
от 0 до 40 |
от 0 до 20 |
320 |
20/2 |
1 |
|
EA-PSI 9080-10 T |
от 0 до 80 |
от 0 до 10 |
320 |
20/2 |
1 | |
|
EA-PSI 9200-04 T |
от 0 до 200 |
от 0 до 4 |
320 |
50/6 |
1,5 | |
|
EA-PSI 9080-20 T |
от 0 до 80 |
от 0 до 20 |
640 |
20/2 |
1 | |
|
EA-PSI 9200-10 T |
от 0 до 200 |
от 0 до 10 |
640 |
50/6 |
1,5 | |
|
EA-PSI 9040-40 T |
от 0 до 40 |
от 0 до 40 |
1000 |
25/4 |
6 | |
|
EA-PSI 9080-40 T |
от 0 до 80 |
от 0 до 40 |
1000 |
25/4 |
6 | |
Продолжение таблицы 2
|
Серия |
Модификация |
Диапазон воспроизведений |
Максимальная выходная электрическая мощность, Вт |
Уровень пульсаций | ||
|
Напряжение постоянного тока, В |
Сила постоянного тока, А |
Напряжения, мВ (пп/скз)*, не более |
Силы тока, мА (скз), не более | |||
|
EA-PSI 9000 Т |
EA-PSI 9200-15 T |
от 0 до 200 |
от 0 до 15 |
1000 |
150/23 |
1,8 |
|
EA-PSI 9500-06 T |
от 0 до 500 |
от 0 до 6 |
1000 |
155/33 |
8 | |
|
EA-PSI 9040-60 T |
от 0 до 40 |
от 0 до 60 |
1500 |
25/4 |
6 | |
|
EA-PSI 9080-60 T |
от 0 до 80 |
от 0 до 60 |
1500 |
25/4 |
6 | |
|
EA-PSI 9200-25 T |
от 0 до 200 |
от 0 до 25 |
1500 |
150/33 |
1,8 | |
|
EA-PSI 9500-10 T |
от 0 до 500 |
от 0 до 10 |
1500 |
155/33 |
8 | |
|
EA-PS 9000 T |
EA-PS 9040-20 T |
от 0 до 40 |
от 0 до 20 |
320 |
20/2 |
1 |
|
EA-PS 9080-10 T |
от 0 до 80 |
от 0 до 10 |
320 |
20/2 |
1 | |
|
EA-PS 9200-04 T |
от 0 до 200 |
от 0 до 4 |
320 |
50/6 |
1,5 | |
|
EA-PS 9080-20 T |
от 0 до 80 |
от 0 до 20 |
640 |
20/2 |
1 | |
|
EA-PS 9200-10 T |
от 0 до 200 |
от 0 до 10 |
640 |
50/6 |
1,5 | |
|
EA-PS 9040-40 T |
от 0 до 40 |
от 0 до 40 |
1000 |
25/4 |
6 | |
|
EA-PS 9080-40 T |
от 0 до 80 |
от 0 до 40 |
1000 |
25/4 |
6 | |
|
EA-PS 9200-15 T |
от 0 до 200 |
от 0 до 15 |
1000 |
150/23 |
1,8 | |
|
EA-PS 9500-06 T |
от 0 до 500 |
от 0 до 6 |
1000 |
155/33 |
8 | |
|
EA-PS 9040-60 T |
от 0 до 40 |
от 0 до 60 |
1500 |
25/4 |
6 | |
|
EA-PS 9080-60 T |
от 0 до 80 |
от 0 до 60 |
1500 |
25/4 |
6 | |
|
EA-PS 9200-25 T |
от 0 до 200 |
от 0 до 25 |
1500 |
150/33 |
1,8 | |
|
EA-PS 9500-10 T |
от 0 до 500 |
от 0 до 10 |
1500 |
155/33 |
8 | |
|
EA-PSI 5000 A |
EA-PSI 5040-10 A |
от 0 до 40 |
от 0 до 10 |
160 |
40/5 |
15 |
|
EA-PSI 5080-05 A |
от 0 до 80 |
от 0 до 5 |
160 |
80/10 |
7,5 | |
|
EA-PSI 5200-02 A |
от 0 до 200 |
от 0 до 2 |
160 |
150/30 |
3 | |
|
EA-PSI 5040-20 A |
от 0 до 40 |
от 0 до 20 |
320 |
40/5 |
20 | |
|
EA-PSI 5080-10 A |
от 0 до 80 |
от 0 до 10 |
320 |
80/10 |
15 | |
|
EA-PSI 5200-04 A |
от 0 до 200 |
от 0 до 4 |
320 |
150/30 |
6 | |
|
EA-PSI 5040-40 A |
от 0 до 40 |
от 0 до 40 |
640 |
40/5 |
60 | |
|
EA-PSI 5080-20 A |
от 0 до 80 |
от 0 до 20 |
640 |
80/10 |
30 | |
|
EA-PSI 5200-10 A |
от 0 до 200 |
от 0 до 10 |
640 |
150/30 |
12 | |
Окончание таблицы 2
|
Серия |
Модификация |
Диапазон воспроизведений |
Максимальная выходная электрическая мощность, Вт |
Уровень пульсаций | ||
|
Напряжение постоянного тока, В |
Сила постоянного тока, А |
Напряжения, мВ (пп/скз)*, не более |
Силы тока, мА (скз), не более | |||
|
EA-PS 5000 A |
EA-PS 5040-10 A |
от 0 до 40 |
от 0 до 10 |
160 |
40/5 |
15 |
|
EA-PS 5080-05 A |
от 0 до 80 |
от 0 до 5 |
160 |
80/10 |
7,5 | |
|
EA-PS 5200-02 A |
от 0 до 200 |
от 0 до 2 |
160 |
150/30 |
3 | |
|
EA-PS 5040-20 A |
от 0 до 40 |
от 0 до 20 |
320 |
40/5 |
20 | |
|
EA-PS 5080-10 A |
от 0 до 80 |
от 0 до 10 |
320 |
80/10 |
15 | |
|
EA-PS 5200-04 A |
от 0 до 200 |
от 0 до 4 |
320 |
150/30 |
6 | |
|
EA-PS 5040-40 A |
от 0 до 40 |
от 0 до 40 |
640 |
40/5 |
60 | |
|
EA-PS 5080-20 A |
от 0 до 80 |
от 0 до 20 |
640 |
80/10 |
30 | |
|
EA-PS 5200-10 A |
от 0 до 200 |
от 0 до 10 |
640 |
150/30 |
12 | |
Примечание - * - значения пульсаций нормированы в среднеквадратических значениях (СКЗ) для диапазона частот от 0 до 300 кГц;
в амплитудных значениях (ампл) для диапазона частот от 0 до 20 МГц.
Таблица 3 - Метрологические характеристики источников
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока (ивых), В |
±(0,001 •ивых+0,002^имакс) |
|
Нестабильность напряжения постоянного тока на выходе, вызванная изменением нагрузки от 0 до 100 %, В |
±(0,0005/имакс+0,002/имакс) |
|
Нестабильность напряжения постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, В |
±(0,0002/имакс+0,002/имакс) |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока (1вых), А |
±(0,002-1ВЫх+0,002 •1макс) |
|
Нестабильность силы постоянного тока на выходе, вызванная изменением нагрузки от 0 до 100 %, А |
±(0,0015 •1макс+0,002 • 1макс) |
|
Нестабильность силы постоянного тока на выходе, вызванная изменением напряжения питания на ±10 %, А |
±(0,0005 •1макс+0,002 -Тмакс) |
|
Примечания: ивых - установленное значение напряжения на выходе источника по встроенному индикатору, В; 1вых - установленное значение силы тока на выходе источника по встроенному индикатору, А; имакс - верхняя граница диапазона воспроизведений напряжения постоянного тока, В; 1макс - верхняя граница диапазона воспроизведений силы постоянного тока, А. | |
Таблица 4 - Масса и габаритные размеры источников
|
Серия |
Модификация |
Г абаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
|
EA-PSI 9000 DT |
EA-PSI 9040-20 DT |
276x103x355 |
7,5 |
|
EA-PSI 9080-10 DT |
276x103x355 |
7,5 | |
|
EA-PSI 9200-04 DT |
276x103x355 |
7,5 | |
|
EA-PSI 9080-20 DT |
276x103x355 |
7,5 | |
|
EA-PSI 9200-10 DT |
276x103x355 |
7,5 | |
|
EA-PSI 9040-40 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9080-40 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9200-15 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9360-10 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9500-06 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9750-04 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9040-60 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9080-60 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9200-25 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9360-15 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9500-10 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9750-06 DT |
276x103x415 |
8,15 | |
|
EA-PSI 9000 T |
EA-PSI 9040-20 T |
92x239x352 |
7,5 |
|
EA-PSI 9080-10 T |
92x239x352 |
7,5 | |
|
EA-PSI 9200-04 T |
92x239x352 |
7,5 | |
|
EA-PSI 9080-20 T |
92x239x352 |
7,5 | |
|
EA-PSI 9200-10 T |
92x239x352 |
7,5 | |
|
EA-PSI 9040-40 T |
92x239x412 |
8,5 | |
|
EA-PSI 9080-40 T |
92x239x412 |
8,5 | |
|
EA-PSI 9200-15 T |
92x239x412 |
8,5 | |
|
EA-PSI 9500-06 T |
92x239x412 |
8,5 | |
|
EA-PSI 9040-60 T |
92x239x412 |
8,5 | |
|
EA-PSI 9080-60 T |
92x239x412 |
8,5 | |
|
EA-PSI 9200-25 T |
92x239x412 |
8,5 | |
|
EA-PSI 9500-10 T |
92x239x412 |
8,5 |
Продолжение таблицы 4
|
Серия |
Модификация |
Г абаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
|
EA-PS 9000 T |
EA-PS 9040-20 T |
92x239x352 |
7,5 |
|
EA-PS 9080-10 T |
92x239x352 |
7,5 | |
|
EA-PS 9200-04 T |
92x239x352 |
7,5 | |
|
EA-PS 9080-20 T |
92x239x352 |
7,5 | |
|
EA-PS 9200-10 T |
92x239x352 |
7,5 | |
|
EA-PS 9040-40 T |
92x239x412 |
8,5 | |
|
EA-PS 9080-40 T |
92x239x412 |
8,5 | |
|
EA-PS 9200-15 T |
92x239x412 |
8,5 | |
|
EA-PS 9500-06 T |
92x239x412 |
8,5 | |
|
EA-PS 9040-60 T |
92x239x412 |
8,5 | |
|
EA-PS 9080-60 T |
92x239x412 |
8,5 | |
|
EA-PS 9200-25 T |
92x239x412 |
8,5 | |
|
EA-PS 9500-10 T |
92x239x412 |
8,5 | |
|
EA-PSI 5000 A |
EA-PSI 5040-10 A |
200x87x303 |
3 |
|
EA-PSI 5080-05 A |
200x87x303 |
3 | |
|
EA-PSI 5200-02 A |
200x87x303 |
3 | |
|
EA-PSI 5040-20 A |
200x87x303 |
3 | |
|
EA-PSI 5080-10 A |
200x87x303 |
3 | |
|
EA-PSI 5200-04 A |
200x87x303 |
3 | |
|
EA-PSI 5040-40 A |
200x87x333 |
4,3 | |
|
EA-PSI 5080-20 A |
200x87x333 |
4,3 | |
|
EA-PSI 5200-10 A |
200x87x333 |
4,3 | |
|
EA-PS 5000 A |
EA-PS 5040-10 A |
200x87x303 |
3 |
|
EA-PS 5080-05 A |
200x87x303 |
3 | |
|
EA-PS 5200-02 A |
200x87x303 |
3 | |
|
EA-PS 5040-20 A |
200x87x303 |
3 | |
|
EA-PS 5080-10 A |
200x87x303 |
3 | |
|
EA-PS 5200-04 A |
200x87x303 |
3 | |
|
EA-PS 5040-40 A |
200x87x333 |
4,3 | |
|
EA-PS 5080-20 A |
200x87x333 |
4,3 | |
|
EA-PS 5200-10 A |
200x87x333 |
4,3 |
Таблица 5 - Технические характеристики источников
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений:
|
от 0 до +50 до 80 (без конденсации влаги) |
|
Параметры электрического питания:
|
115±11,5 / 220±22 50±5 / 60±6 |
