Номер по Госреестру СИ: 70949-18
70949-18 Нагрузки электронные программируемые
(серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B)
Назначение средства измерений:
Нагрузки электронные программируемые серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B (далее по тексту - нагрузки) предназначены для формирования сопротивления электрического тока, с одновременным измерением входных величин напряжения и силы постоянного тока, электрической мощности.
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 1
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 2
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 3
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 4
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 5
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 6
Внешний вид.
Нагрузки электронные программируемые
Рисунок № 7
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 23.04.2029
Номер записи - 167045
ID в реестре СИ - 395929
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нагрузка электронная программируемая EA-EL 9200-35 B HP, Нагрузка электронная программируемая EA-EL 3500-10 B, Нагрузка электронная программируемая EA-EL 3200-25 B, Нагрузка электронная программируемая EA-EL 3080-60 B, EA-ELR 9750-60 HP 3U, EA-ELR 9750-60 HP, EA-ELR 9360-120 HP, EA-ELR 9080-510 HP, EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B, EA-EL 9360-120 HP, EA-EL 9200-35 B HP, EA-EL 9080-85, EA-EL 9080-45 Т, EA-EL 9080-45 T, EA-EL 9080-170 B 2Q, EA-EL 3500-10B, EA-EL 3500-10 В, EA-EL 3080-60B, EA-EL 3080-60 В, EA-EL 3080-60 B,
Производитель
Изготовитель - Фирма "EA Elektro-Automatik GmbH & Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.
Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.
Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.
Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".
В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.
Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 70
Выдано извещений - 0
Кол-во периодических поверок - 38
Кол-во средств измерений - 5
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 607 дн.
Приказы РСТ, где упоминается данный тип СИ
№783 от 2018.04.23 Об утверждении типов средств измерений
№670 от 2023.03.28 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (12)
Наличие аналогов СИ: Нагрузки электронные программируемые (серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "EA Elektro-Automatik GmbH & Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70947-18 23.04.2029 |
Источники питания программируемые, серий EA-PSI 9000 DT, EA-PSI 9000 T, EA-PS 9000 T, EA-PSI 5000 A, EA-PS 5000 A Фирма "EA Elektro-Automatik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
70949-18 23.04.2029 |
Нагрузки электронные программируемые, серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B Фирма "EA Elektro-Automatik GmbH & Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Нагрузки электронные программируемые (серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 13 | 4 | 9 | 0 | 13 | 4 | 9 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 16 | 6 | 10 | 0 | 15 | 6 | 9 | ||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 17 | 8 | 17 | 0 | 0 | 17 | 17 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Нагрузки электронные программируемые (серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Мордовский ЦСМ Республика Мордовия |
5640 | 7434 |
|
ФБУ Саратовский ЦСМ им. Б.А. Дубовикова Саратовская область |
9228 | 7434 |
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) нагрузок является встроенным и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций. Идентификационные данные ПО представлены в таблице 1.
Программное обеспечение является метрологически значимым, оно устанавливается в энергозависимую память встроенного контроллера в производственном цикле на заводе-изготовителе Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО нагрузок
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
KE |
HMI |
DR |
|
Номер версии (идентификационный номер ПО), не ниже: - для серии EA-ELR 9000 HP |
V2.02 |
V2.02 |
V1.0.5 |
|
- для серии EA-EL 9000 B HP |
V2.02 |
V2.02 |
V1.0.5 |
|
- для серии EA-EL 9000 B 2Q |
V2.02 |
- |
V1.0.5 |
|
- для серии EA-EL 9000 T |
V2.02 |
V2.02 |
V1.0.5 |
|
- для серии EA-EL 3000 B |
V2.02 |
V2.02 |
V2.0.1 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к нагрузкам электронным программируемым серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B
Техническая документация изготовителя EA Elektro-Automatik GmbH & Co. KG, Германия
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-006-18 «Нагрузки электронные программируемые серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q, EA-EL 9000 T, EA-EL 3000 B. Методика поверки», утвержденному ООО «ИЦРМ» 09.02.2018 г.
Основные средства поверки:
-
- источники питания постоянного тока лабораторные программируемые EA-PS(PSI) 9000 (регистрационный номер в Федеральном информационном фонде 61608-15);
-
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном
информационном фонде 52147-12);
-
- шунт токовый PCS-71000 (регистрационный номер в Федеральном информационном фонде 61767-15) до 300 А;
-
- шунт измерительный постоянного тока 9230А-1000 (регистрационный номер в Федеральном информационном фонде 55119-13) для нагрузок до 510 А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
EA Elektro-Automatik GmbH & Co. KG, ГерманияАдрес: Хельмхольтцштрассе 31-37, Фирзен, Германия Телефон: +49 2162/3785-0
Факс: +49 2162/16230
E-mail: ea1974@elektroautomatik.de
Web-сайт: www.elektroautomatik.ru
Заявитель
Общество с ограниченной ответственностью «Научно-производственное предприятие НИФРИТ» (ООО «НПП НИФРИТ»)
ИНН 7735590260
Адрес: 124460, г. Москва, г. Зеленоград, 2-ой Западный проезд, д. 1, стр. 1 Телефон: +7 (499) 995-08-52
Факс: +7 (499) 645-51-92
Web-сайт: www.niphrit.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия нагрузок основан на формировании сопротивления электрического тока переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы тока на входе нагрузки и выбранными режимами работы путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью регуляторов, расположенных на лицевой панели нагрузок, а также при помощи цифровых и аналогового интерфейсов при дистанционном режиме.
Конструктивно нагрузки серий EA-ELR 9000 HP, EA-EL 9000 B HP и EA-EL 9000 B 2Q изготавливаются в стоечном варианте для установки в 19-ти дюймовую стойку. Нагрузки серий EA-EL 9000 T и EA-EL 3000 B представляют собой лабораторные приборы настольного исполнения.
Нагрузки серий EA-ELR отличаются от нагрузок серий EA-EL возможностью возврата электроэнергии в сеть. Встроенный генератор сигналов обеспечивает воспроизведение прямоугольных, треугольных, трапецеидальных (только для серий EA-ELR 9000 HP и EA-EL 9000 B HP), пилообразных (только для серии EA-EL 3000 B), синусоидальных сигналов, а также сигналов произвольной формы без нормируемых метрологических характеристик и обработку таблиц зависимостей UI-IU. Нагрузки могут соединяться параллельно для наращивания входной мощности в режимах стабилизации постоянного напряжения (CV), постоянного тока (CC), мощности (СР) и сопротивления (CR).
Нагрузки с индексом НР отличаются возможностью поддержания номинальной входной мощности без ограничений, вызванных нагревом компонентов внутри нагрузки.
Нагрузки серий EA-ELR 9000 HP, EA-EL 9000 B HP, EA-EL 9000 B 2Q имеют встроенные изолированный аналоговый интерфейс (0-5 В или 0-10 В) и USB порт, а также могут быть дополнительно оборудованы следующими интерфейсами: LAN, GPIB, CAN, CANopen, ProfiNet, Modbus TCP, EtherCAT, RS-232. Нагрузки серии EA-EL 9000 T имеют USB порт и могут быть дополнительно оборудованы интерфейс картой EA-IF KE4, которая имеет следующие интерфейсы: изолированный аналоговый (0-5 В или 0-10 В), USB и LAN. Нагрузки серии EA-EL 3000 B могут быть дополнительно оборудованы интерфейс картами EA-IF KE5, имеющими три разновидности интерфейсов: USB, USB/LAN или USB/аналоговый (0-5 В или 0-10 В).
Каждая серия нагрузок выпускается в модификациях, отличающихся максимальной электрической мощностью, диапазонами токов и напряжений, габаритными размерами и массой.
Общий вид нагрузок и места пломбирования представлены на рисунках 1 - 5. От несанкционированного доступа нагрузки защищаются наклейками, которые наносятся в месте примыкания верхней крышки и боковой стенки нагрузки с правой стороны.
Место
пломбирования
Место
пломбирования

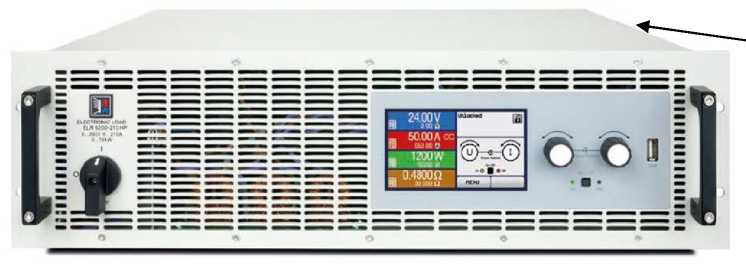

Рисунок 1 - Общий вид и место пломбирования нагрузок серии EA-ELR 9000 HP

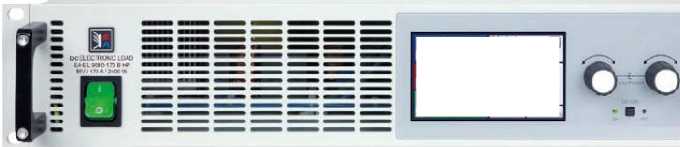

Рисунок 2 - Общий вид и место пломбирования нагрузок серии EA-EL 9000 B HP
|
12.00 V | ||
|
й |
«И fl | |
|
в |
50.00 А гг щи у | |
|
GOOVW | ||
|
S |
«ни [ шлгде |
Место
пломбирования
Место пломбирования

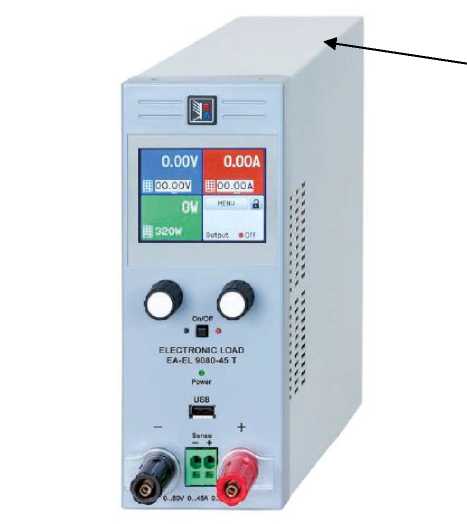

Рисунок 3 - Общий вид и место пломбирования нагрузок серии EA-EL 9000 B 2Q
ELECTRONIC LOAD EA-El 9080-45 Т
IWJ1
[tliWJ
32OW
[ос.содД
МЕН I £

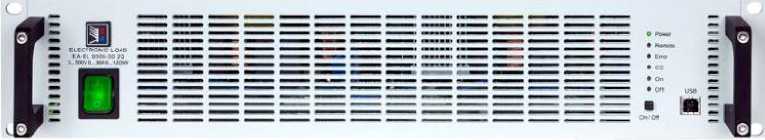

Рисунок 4 - Общий вид и место пломбирования нагрузок серии EA-EL 9000 T
Место
пломбирования

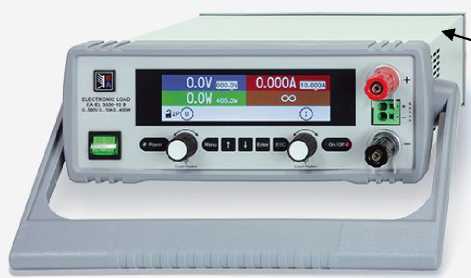

Рисунок 5 - Общий вид и место пломбирования нагрузок серии EA-EL 3000 B

Место пломбирования
Основные метрологические и технические характеристики нагрузок приведены в таблицах 2 -5.
Таблица 2 - нагрузок в режиме стабилизации силы постоянного тока (CC)
|
Серия |
Модификация |
Пределы установки стабилизируемого значения силы постоянного тока (1пред)5 А |
Пределы допускаемой абсолютной погрешности установки стабилизируемого значения силы постоянного тока, А |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
170 |
±(0,002^уст+0,002^пред) |
|
EA-ELR 9200-70 HP |
70 | ||
|
EA-ELR 9360-40 HP |
40 | ||
|
EA-ELR 9500-30 HP |
30 | ||
|
EA-ELR 9750-20 HP |
20 | ||
|
EA-ELR 9080-340 HP |
340 | ||
|
EA-ELR 9200-140 HP |
140 | ||
|
EA-ELR 9360-80 HP |
80 | ||
|
EA-ELR 9500-60 HP |
60 | ||
|
EA-ELR 9750-40 HP |
40 | ||
|
EA-ELR 9080-510 HP |
510 | ||
|
EA-ELR 9200-210 HP |
210 | ||
|
EA-ELR 9360-120 HP |
120 | ||
|
EA-ELR 9500-90 HP |
90 | ||
|
EA-ELR 9750-60 HP |
60 | ||
|
EA-ELR 91000-40 HP |
40 | ||
|
EA-ELR 91500-30 HP |
30 | ||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
85 |
±(0,001 •!уст+0,002^пред) |
|
EA-EL 9200-35 В HP |
35 | ||
|
EA-EL 9360-20 В HP |
20 | ||
|
EA-EL 9500-15 В HP |
15 | ||
|
EA-EL 9750-10 В HP |
10 | ||
|
EA-EL 9080-170 В HP |
170 | ||
|
EA-EL 9200-70 В HP |
70 | ||
|
EA-EL 9360-40 В HP |
40 | ||
|
EA-EL 9500-30 В HP |
30 | ||
|
EA-EL 9750-20 В HP |
20 | ||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
85 |
±(0,002•Iуст+0,002•Iпред) |
|
EA-EL 9200-35 В 2Q |
35 | ||
|
EA-EL 9360-20 В 2Q |
20 | ||
|
EA-EL 9500-15 В 2Q |
15 | ||
|
EA-EL 9750-10 В 2Q |
10 | ||
|
EA-EL 9080-170 В 2Q |
170 | ||
|
EA-EL 9200-70 В 2Q |
70 | ||
|
EA-EL 9360-40 В 2Q |
40 | ||
|
EA EL 9500-30 В 2Q |
30 | ||
|
EA EL 9750-20 В 2Q |
20 | ||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
45 |
±(0,001 •!уст+0,002^пред) |
|
EA-EL 9200-18 T |
18 | ||
|
EA EL 9500-08 T |
8 | ||
|
EA-EL 3000 B |
EA EL 3080-60 B |
60 |
±(0,001 •Iуст+0,002•Iпред) |
|
EA EL 3200-25 B |
25 | ||
|
EA EL 3500-10 B |
10 | ||
|
Примечание: 1пред - значение предела установки силы постоянного тока в нагрузке, А; 1уст - установленное стабилизируемое значение силы постоянного тока в нагрузке, А. | |||
Таблица 3 - Основные метрологические характеристики нагрузок при работе в режиме стабилизации напряжения (CV)
|
Серия |
Модификация |
Пределы установки стабилизируемого значения напряжения постоянного тока (Ц'пред), В |
Пределы допускаемой абсолютной погрешности установки стабилизируемого значения напряжения постоянного тока, В |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
80 |
±(0,002^^+0,001 ^пред) |
|
EA-ELR 9200-70 HP |
200 | ||
|
EA-ELR 9360-40 HP |
360 | ||
|
EA-ELR 9500-30 HP |
500 | ||
|
EA-ELR 9750-20 HP |
750 | ||
|
EA-ELR 9080-340 HP |
80 | ||
|
EA-ELR 9200-140 HP |
200 | ||
|
EA-ELR 9360-80 HP |
360 | ||
|
EA-ELR 9500-60 HP |
500 | ||
|
EA-ELR 9750-40 HP |
750 |
±(0,002•иуст±0,001-ипред) | |
|
EA-ELR 9080-510 HP |
80 | ||
|
EA-ELR 9200-210 HP |
200 | ||
|
EA-ELR 9360-120 HP |
360 | ||
|
EA-ELR 9500-90 HP |
500 | ||
|
EA-ELR 9750-60 HP |
750 | ||
|
EA-ELR 91000-40 HP |
1000 | ||
|
EA-ELR 91500-30 HP |
1500 | ||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
80 |
±(0,001 ^^1+0,001 ^пред) |
|
EA-EL 9200-35 В HP |
200 | ||
|
EA-EL 9360-20 В HP |
360 | ||
|
EA-EL 9500-15 В HP |
500 | ||
|
EA-EL 9750-10 В HP |
750 | ||
|
EA-EL 9080-170 В HP |
80 | ||
|
EA-EL 9200-70 В HP |
200 | ||
|
EA-EL 9360-40 В HP |
360 | ||
|
EA-EL 9500-30 В HP |
500 | ||
|
EA-EL 9750-20 В HP |
750 | ||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
80 |
±(0,001 ^^+0,001 ^пред) |
|
EA-EL 9200-35 В 2Q |
200 | ||
|
EA-EL 9360-20 В 2Q |
360 | ||
|
EA-EL 9500-15 В 2Q |
500 | ||
|
EA-EL 9750-10 В 2Q |
750 | ||
|
EA-EL 9080-170 В 2Q |
80 | ||
|
EA-EL 9200-70 В 2Q |
200 | ||
|
EA-EL 9360-40 В 2Q |
360 | ||
|
EA EL 9500-30 В 2Q |
500 | ||
|
EA EL 9750-20 В 2Q |
750 | ||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
80 |
±(0,001 •^,^±0,001 ^пред) |
|
EA-EL 9200-18 T |
200 | ||
|
EA EL 9500-08 T |
500 | ||
|
EA-EL 3000 B |
EA EL 3080-60 B |
80 |
±(0,001 •иуст+0,001 •ипред) |
|
EA EL 3200-25 B |
200 | ||
|
EA EL 3500-10 B |
500 | ||
|
Примечание: ипред - значение предела установки напряжения постоянного тока в нагрузке, В; UVCT - установленное стабилизируемое значение напряжения постоянного тока в нагрузке, В. | |||
Таблица 4 - Основные метрологические характеристики нагрузок при работе в режиме стабилизации электрической мощности (CP)
|
Серия |
Модификация |
Пределы установки значения электрической мощности ^пред), Вт |
Пределы допускаемой абсолютной погрешности установки значения электрической мощности, Вт |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
5000 |
±(0,002-Руст+0,001-Рпред) |
|
EA-ELR 9200-70 HP |
5000 | ||
|
EA-ELR 9360-40 HP |
5000 | ||
|
EA-ELR 9500-30 HP |
5000 | ||
|
EA-ELR 9750-20 HP |
5000 | ||
|
EA-ELR 9080-340 HP |
10000 | ||
|
EA-ELR 9200-140 HP |
10000 | ||
|
EA-ELR 9360-80 HP |
10000 | ||
|
EA-ELR 9500-60 HP |
10000 | ||
|
EA-ELR 9750-40 HP |
10000 | ||
|
EA-ELR 9080-510 HP |
15000 | ||
|
EA-ELR 9200-210 HP |
15000 | ||
|
EA-ELR 9360-120 HP |
15000 | ||
|
EA-ELR 9500-90 HP |
15000 | ||
|
EA-ELR 9750-60 HP |
15000 | ||
|
EA-ELR 91000-40 HP |
15000 | ||
|
EA-ELR 91500-30 HP |
15000 | ||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
1200 |
±(0,002Туст+0,005Тпред) |
|
EA-EL 9200-35 В HP |
1000 | ||
|
EA-EL 9360-20 В HP |
900 | ||
|
EA-EL 9500-15 В HP |
600 | ||
|
EA-EL 9750-10 В HP |
600 | ||
|
EA-EL 9080-170 В HP |
2400 | ||
|
EA-EL 9200-70 В HP |
2000 | ||
|
EA-EL 9360-40 В HP |
1800 | ||
|
EA-EL 9500-30 В HP |
1200 | ||
|
EA-EL 9750-20 В HP |
1200 | ||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
1200 |
±(0,002Туст+0,005Тпред) |
|
EA-EL 9200-35 В 2Q |
1000 | ||
|
EA-EL 9360-20 В 2Q |
900 | ||
|
EA-EL 9500-15 В 2Q |
600 | ||
|
EA-EL 9750-10 В 2Q |
600 | ||
|
EA-EL 9080-170 В 2Q |
2400 | ||
|
EA-EL 9200-70 В 2Q |
2400 | ||
|
EA-EL 9360-40 В 2Q |
1800 | ||
|
EA EL 9500-30 В 2Q |
1200 | ||
|
EA EL 9750-20 В 2Q |
1200 | ||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
550 |
±(0,002Туст+0,005Тпред) |
|
EA-EL 9200-18 T |
500 | ||
|
EA EL 9500-08 T |
400 | ||
|
EA-EL 3000 B |
EA EL 3080-60 B |
400 |
±(0,002Туст+0,005Тпред) |
|
EA EL 3200-25 B |
400 | ||
|
EA EL 3500-10 B |
400 | ||
|
Примечание: Рпред - значение предела установки электрической мощности в нагрузке, Вт; Руст - установленное стабилизируемое значение электрической мощности в нагрузке, Вт. | |||
Таблица 5 - Основные метрологические характеристики нагрузок при измерении силы постоянного тока
|
Серия |
Модификация |
Пределы измерений силы постоянного тока (1пред)5 А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
170 |
±(0,002^изм+0,002^пред) |
|
EA-ELR 9200-70 HP |
70 | ||
|
EA-ELR 9360-40 HP |
40 | ||
|
EA-ELR 9500-30 HP |
30 | ||
|
EA-ELR 9750-20 HP |
20 | ||
|
EA-ELR 9080-340 HP |
340 | ||
|
EA-ELR 9200-140 HP |
140 | ||
|
EA-ELR 9360-80 HP |
80 | ||
|
EA-ELR 9500-60 HP |
60 | ||
|
EA-ELR 9750-40 HP |
40 | ||
|
EA-ELR 9080-510 HP |
510 | ||
|
EA-ELR 9200-210 HP |
210 | ||
|
EA-ELR 9360-120 HP |
120 | ||
|
EA-ELR 9500-90 HP |
90 | ||
|
EA-ELR 9750-60 HP |
60 | ||
|
EA-ELR 91000-40 HP |
40 | ||
|
EA-ELR 91500-30 HP |
30 | ||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
85 |
±(0,001 •Iизм+0,002•Iпред) |
|
EA-EL 9200-35 В HP |
35 | ||
|
EA-EL 9360-20 В HP |
20 | ||
|
EA-EL 9500-15 В HP |
15 | ||
|
EA-EL 9750-10 В HP |
10 | ||
|
EA-EL 9080-170 В HP |
170 | ||
|
EA-EL 9200-70 В HP |
70 | ||
|
EA-EL 9360-40 В HP |
40 | ||
|
EA-EL 9500-30 В HP |
30 | ||
|
EA-EL 9750-20 В HP |
20 | ||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
85 |
±(0,002^изм+0,002^пред) |
|
EA-EL 9200-35 В 2Q |
35 | ||
|
EA-EL 9360-20 В 2Q |
20 | ||
|
EA-EL 9500-15 В 2Q |
15 | ||
|
EA-EL 9750-10 В 2Q |
10 | ||
|
EA-EL 9080-170 В 2Q |
170 | ||
|
EA-EL 9200-70 В 2Q |
70 | ||
|
EA-EL 9360-40 В 2Q |
40 | ||
|
EA EL 9500-30 В 2Q |
30 | ||
|
EA EL 9750-20 В 2Q |
20 | ||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
45 |
±(0,001 •Iизм+0,002•Iпред) |
|
EA-EL 9200-18 T |
18 | ||
|
EA EL 9500-08 T |
8 | ||
|
EA-EL 3000 B |
EA EL 3080-60 B |
60 |
±(0,001 •Iизм+0,002•Iпред) |
|
EA EL 3200-25 B |
25 | ||
|
EA EL 3500-10 B |
10 | ||
|
Примечание: 1пред - значение предела измерений силы постоянного тока в нагрузке, А; 1изм - значение силы постоянного тока, измеренное нагрузкой, А. | |||
Таблица 6 - Основные метрологические характеристики нагрузок при измерении напряжения постоянного тока
|
Серия |
Модификация |
Пределы измерений напряжения постоянного тока (ЦпредХ В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
80 |
±(0,002^^+0,001^^) |
|
EA-ELR 9200-70 HP |
200 | ||
|
EA-ELR 9360-40 HP |
360 | ||
|
EA-ELR 9500-30 HP |
500 | ||
|
EA-ELR 9750-20 HP |
750 | ||
|
EA-ELR 9080-340 HP |
80 | ||
|
EA-ELR 9200-140 HP |
200 | ||
|
EA-ELR 9360-80 HP |
360 | ||
|
EA-ELR 9500-60 HP |
500 | ||
|
EA-ELR 9750-40 HP |
750 |
±(0,002-^^+0,001^^) | |
|
EA-ELR 9080-510 HP |
80 | ||
|
EA-ELR 9200-210 HP |
200 | ||
|
EA-ELR 9360-120 HP |
360 | ||
|
EA-ELR 9500-90 HP |
500 | ||
|
EA-ELR 9750-60 HP |
750 | ||
|
EA-ELR 91000-40 HP |
1000 | ||
|
EA-ELR 91500-30 HP |
1500 | ||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
80 |
±(0,001 •Uизм+0,001•Uпред) |
|
EA-EL 9200-35 В HP |
200 | ||
|
EA-EL 9360-20 В HP |
360 | ||
|
EA-EL 9500-15 В HP |
500 | ||
|
EA-EL 9750-10 В HP |
750 | ||
|
EA-EL 9080-170 В HP |
80 | ||
|
EA-EL 9200-70 В HP |
200 | ||
|
EA-EL 9360-40 В HP |
360 | ||
|
EA-EL 9500-30 В HP |
500 | ||
|
EA-EL 9750-20 В HP |
750 | ||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
80 |
±(0,001 •Uизм+0,001•Uпред) |
|
EA-EL 9200-35 В 2Q |
200 | ||
|
EA-EL 9360-20 В 2Q |
360 | ||
|
EA-EL 9500-15 В 2Q |
500 | ||
|
EA-EL 9750-10 В 2Q |
750 | ||
|
EA-EL 9080-170 В 2Q |
80 | ||
|
EA-EL 9200-70 В 2Q |
200 | ||
|
EA-EL 9360-40 В 2Q |
360 | ||
|
EA EL 9500-30 В 2Q |
500 | ||
|
EA EL 9750-20 В 2Q |
750 | ||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
80 |
±(0,001 •Uизм+0,001•Unред) |
|
EA-EL 9200-18 T |
200 | ||
|
EA EL 9500-08 T |
500 | ||
|
EA-EL 3000 B |
EA EL 3080-60 B |
80 |
±(0,001^^+0,001^^) |
|
EA EL 3200-25 B |
200 | ||
|
EA EL 3500-10 B |
500 | ||
|
Примечание: Unpeg - значение предела измерений напряжения постоянного тока в нагрузке, В; иизм - значение напряжения постоянного тока, измеренное нагрузкой, В. | |||
Таблица 7 - Основные метрологические характеристики нагрузок при измерении электрической мощности
|
Серия |
Модификация |
Пределы измерений электрической мощности ^пред), Вт |
Пределы допускаемой абсолютной погрешности измерений электрической мощности, Вт |
|
EA-ELR 9000-HP |
EA-ELR 9080-170 HP |
5000 |
±(0,002-Ризм+0,001-Рпред) |
|
EA-ELR 9200-70 HP |
5000 | ||
|
EA-ELR 9360-40 HP |
5000 | ||
|
EA-ELR 9500-30 HP |
5000 | ||
|
EA-ELR 9750-20 HP |
5000 | ||
|
EA-ELR 9080-340 HP |
10000 | ||
|
EA-ELR 9200-140 HP |
10000 | ||
|
EA-ELR 9360-80 HP |
10000 | ||
|
EA-ELR 9500-60 HP |
10000 | ||
|
EA-ELR 9750-40 HP |
10000 | ||
|
EA-ELR 9080-510 HP |
15000 | ||
|
EA-ELR 9200-210 HP |
15000 | ||
|
EA-ELR 9360-120 HP |
15000 | ||
|
EA-ELR 9500-90 HP |
15000 | ||
|
EA-ELR 9750-60 HP |
15000 | ||
|
EA-ELR 91000-40 HP |
15000 | ||
|
EA-ELR 91500-30 HP |
15000 | ||
|
EA-EL 9000-В HP |
EA-EL 9080-85 В HP |
1200 |
±(0,002-РИЗм+0,005-РпреД) |
|
EA-EL 9200-35 В HP |
1000 | ||
|
EA-EL 9360-20 В HP |
900 | ||
|
EA-EL 9500-15 В HP |
600 | ||
|
EA-EL 9750-10 В HP |
600 | ||
|
EA-EL 9080-170 В HP |
2400 | ||
|
EA-EL 9200-70 В HP |
2000 | ||
|
EA-EL 9360-40 В HP |
1800 | ||
|
EA-EL 9500-30 В HP |
1200 | ||
|
EA-EL 9750-20 В HP |
1200 | ||
|
EA EL 9080-85 В 2Q |
EA-EL 9080-85 В 2Q |
1200 |
±(0,002<Ризм+0,005<Рпред) |
|
EA-EL 9200-35 В 2Q |
1000 | ||
|
EA-EL 9360-20 В 2Q |
900 | ||
|
EA-EL 9500-15 В 2Q |
600 | ||
|
EA-EL 9750-10 В 2Q |
600 | ||
|
EA-EL 9080-170 В 2Q |
2400 | ||
|
EA-EL 9200-70 В 2Q |
2400 | ||
|
EA-EL 9360-40 В 2Q |
1800 | ||
|
EA EL 9500-30 В 2Q |
1200 | ||
|
EA EL 9750-20 В 2Q |
1200 | ||
|
EA-EL 9000 T |
EA-EL 9080-45 T |
550 |
±(0,002<Ризм+0,005<Рпред) |
|
EA-EL 9200-18 T |
500 | ||
|
EA EL 9500-08 T |
400 | ||
|
EA-EL 3000 B |
EA EL 3080-60 B |
400 |
±(0,002<Ризм+0,005<Рпред) |
|
EA EL 3200-25 B |
400 | ||
|
EA EL 3500-10 B |
400 | ||
|
Примечание: Рпред - значение предела измерений электрической мощности в нагрузке, Вт; Ризм - значение электрической мощности, Вт. | |||
Таблица 8 - Основные технические характеристики нагрузок
|
Серия |
Модификация |
Диапазон формирования сопротивления электрического тока, Ом |
Габаритные размеры (длина х ширина х х высота), мм, не более |
Масса, кг, не более |
|
EA-ELR 9000 HP |
EA-ELR 9080-170 HP |
от 0,02 до 25 |
449 х 133 х 670 |
18 |
|
EA-ELR 9200-70 HP |
от 0,1 до 150 |
449 х 133 х 670 |
18 | |
|
EA-ELR 9360-40 HP |
от 0,3 до 520 |
449 х 133 х 670 |
18 | |
|
EA-ELR 9500-30 HP |
от 0,5 до 1000 |
449 х 133 х 670 |
18 | |
|
EA-ELR 9750-20 HP |
от 1,2 до 2200 |
449 х 133 х 670 |
18 | |
|
EA-ELR 9080-340 HP |
от 0,01 до 13 |
449 х 133 х 670 |
25 | |
|
EA-ELR 9200-140 HP |
от 0,05 до 75 |
449 х 133 х 670 |
25 | |
|
EA-ELR 9360-80 HP |
от 0,15 до 260 |
449 х 133 х 670 |
25 | |
|
EA-ELR 9500-60 HP |
от 0,25 до 500 |
449 х 133 х 670 |
25 | |
|
EA-ELR 9750-40 HP |
от 0,6 до 1100 |
449 х 133 х 670 |
25 | |
|
EA-ELR 9080-510 HP |
от 0,006 до 10 |
449 х 133 х 670 |
32 | |
|
EA-ELR 9200-210 HP |
от 0,033 до 50 |
449 х 133 х 670 |
32 | |
|
EA-ELR 9360-120 HP |
от 0,1 до 180 |
449 х 133 х 670 |
32 | |
|
EA-ELR 9500-90 HP |
от 0,16 до 340 |
449 х 133 х 670 |
32 | |
|
EA-ELR 9750-60 HP |
от 0,4 до 740 |
449 х 133 х 670 |
32 | |
|
EA-ELR 91000-40 HP |
от 0,8 до 1300 |
449 х 133 х 670 |
32 | |
|
EA-ELR 91500-30 HP |
от 2,5 до 3000 |
449 х 133 х 670 |
32 | |
|
EA-EL 9000 B HP |
EA-EL 9080-85 B HP |
от 0,08 до 30 |
449 х 88 х 464 |
9 |
|
EA-EL 9200-35 B HP |
от 0,44 до 200 |
449 х 88 х 464 |
9 | |
|
EA-EL 9360-20 B HP |
от 1,4 до 600 |
449 х 88 х 464 |
9 | |
|
EA-EL 9500-15 B HP |
от 2,5 до 1200 |
449 х 88 х 464 |
9 | |
|
EA-EL 9750-10 B HP |
от 6 до 2500 |
449 х 88 х 464 |
9 | |
|
EA-EL 9080-170 B HP |
от 0,04 до 15 |
449 х 88 х 464 |
11 | |
|
EA-EL 9200-70 B HP |
от 0,22 до 100 |
449 х 88 х 464 |
11 | |
|
EA-EL 9360-40 B HP |
от 0,7 до 300 |
449 х 88 х 464 |
11 | |
|
EA-EL 9500-30 B HP |
от 1,25 до 600 |
449 х 88 х 464 |
11 | |
|
EA-EL 9750-20 B HP |
от 3 до 1250 |
449 х 88 х 464 |
11 | |
|
EA-EL 9000 B 2Q |
EA-EL 9080-85 B 2Q |
от 0,08 до 30 |
449 х 88 х 464 |
9 |
|
EA-EL 9200-35 B 2Q |
от 0,44 до 200 |
449 х 88 х 464 |
9 | |
|
EA-EL 9360-20 B 2Q |
от 1,4 до 600 |
449 х 88 х 464 |
9 | |
|
EA-EL 9500-15 B 2Q |
от 2,5 до 1200 |
449 х 88 х 464 |
9 | |
|
EA-EL 9750-10 B 2Q |
от 6 до 2500 |
449 х 88 х 464 |
9 | |
|
EA-EL 9080-170 B 2Q |
от 0,04 до 15 |
449 х 88 х 464 |
11 | |
|
EA-EL 9200-70 B 2Q |
от 0,22 до 100 |
449 х 88 х 464 |
11 | |
|
EA-EL 9360-40 B 2Q |
от 0,7 до 300 |
449 х 88 х 464 |
11 | |
|
EA-EL 9500-30 B 2Q |
от 1,25 до 600 |
449 х 88 х 464 |
11 | |
|
EA-EL 9750-20 B 2Q |
от 3 до 1250 |
449 х 88 х 464 |
11 | |
|
EA-EL 9000 T |
EA-EL 9080-45 T |
от 0,12 до 40 |
92 х 239 х 352 |
6,5 |
|
EA-EL 9200-18 T |
от 1 до 340 |
92 х 239 х 352 |
6,5 | |
|
EA-EL 9500-08 T |
от 6 до 2000 |
92 х 239 х 352 |
6,5 | |
|
EA-EL 3000 B |
EA-EL 3080-60 B |
от 0,12 до 40 |
260 х 88 х 325 |
4 |
|
EA-EL 3200-25 B |
от 1 до 340 |
260 х 88 х 325 |
4 | |
|
EA-EL 3500-10 B |
от 6 до 2000 |
260 х 88 х 325 |
4 |
Таблица 9 - Технические характеристики нагрузок
|
Наименование характеристики |
Значение характеристики |
|
Рабочие условия измерений:
|
от 0 до +50 до 80 (без конденсации влаги) |
|
Параметры электрического питания:
|
115±11,5 / 220±22 50±5 / 60±6 |
