Номер по Госреестру СИ: 70809-18
70809-18 Комплекс измерительно-вычислительный стенда
(У-05М)
Назначение средства измерений:
Комплекс измерительно-вычислительный стенда У-05М (далее - ИВК) предназначен для измерений напряжения постоянного тока, силы постоянного тока, частоты напряжения переменного тока, сопротивления постоянному току, а также для регистрации и отображения результатов измерений и расчетных величин.
Внешний вид.
Комплекс измерительно-вычислительный стенда
Рисунок № 1
Внешний вид.
Комплекс измерительно-вычислительный стенда
Рисунок № 2
Внешний вид.
Комплекс измерительно-вычислительный стенда
Рисунок № 3
Внешний вид.
Комплекс измерительно-вычислительный стенда
Рисунок № 4
Внешний вид.
Комплекс измерительно-вычислительный стенда
Рисунок № 5
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 (32-разрядная).
В состав функционального ПО входят программные утилиты «Панель управления», «Конфигуратор» и «Проверка подлинности метрологически значимой части ПО».
Функциональное ПО системы имеет метрологически значимую часть.
В состав метрологически значимой части функционального ПО входят :
- сервер параметров (StendServer.exe) центральный модуль .
- библиотека настройки аппаратной части ИК (ПО ССД - ssd_pxi_rt.dll, ssd_startup.rtexe, ssd9217_startup.rtexe).
- ПО метрологических исследований (Metrology.exe). Алгоритм вычисления идентификатора ПО - MD5. Идентификационные данные функционального ПО представлены в таблицах 1 и 2. Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
Идентиф икационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
StendServer.exe |
ssd_pxi_rt.dll |
ssd_startup.rtexe |
Номер версии (идентификационный номер) ПО |
1.63.1.265 |
2.0.2 |
2.15.0 |
Цифровой |
00bd004f8f4bf66b64b |
479e0f05cb35f012a82 |
80e68f46a1d571ea34df |
идентификатор ПО |
8c49ae65bb360 |
7c5d8569092a4 |
021898fd3392 |
Другие идентиф икационные данные |
Сервер параметров |
Библиотека настройки аппаратной части ИК (ССД1) |
Библиотека настройки аппаратной части ИК (ССД2) |
Таблица 2
Идентиф икационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
ssd_startup.rtexe |
ssd9217_startup. rtexe |
Metrology.exe |
Номер версии (идентификационный номер) ПО |
2.15.0 |
2.15.0 |
3.12.2 |
Цифровой идентификатор ПО |
80e68f46a1d571ea34d f021898fd3392 |
9292bab946b1718d48 8afbebecbd0657 |
3a932363cfb5ace5097 b9175f3cc7d81 |
Другие идентиф икационные данные |
Библиотека настройки аппаратной части ИК (ССД3) |
Библиотека настройки аппаратной части ИК (ССД4) |
ПО метрологических исследований |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на шкафы приборный и термопараметров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному стенда У-05М
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16 30 А
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Поверка
Поверкаосуществляется по документу ИНСИ.425850.000.00 МП «Инструкция. Комплекс измерительновычислительный стенда У-05М. Методика поверки», утвержденному ООО «АСК Экспресс» 11.01.2018 г.
Основные средства поверки:
Калибратор многофункциональный DPI 620 Genii (регистрационный номер в Федеральном информационном фонде (рег. №) 60401-15);
Магазин электрического сопротивления Р4834 (рег. № 11326-90).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ИВК с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Общество с ограниченной ответственностью «ИнСис Лтд» (ООО «ИнСис Лтд»)
ИНН 7701110879
Адрес: 125040, г. Москва, ул. Скаковая, д. 32, стр. 2, офис 30
Телефон (факс): +7(495) 941-99-60, +7(495) 941-99-23
Е-mail: info@insysltd.ru
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)Адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон (факс): +7 (495) 504-15-11
Принцип действия ИВК основан на измерении электрических сигналов с датчиков физических величин, не входящих в состав ИВК, дальнейшем преобразовании их в цифровой код с помощью системы сбора данных (ССД) и передаче цифровой информации в персональный компьютер (сервер) для дальнейшего её использования.
Конструктивно ИВК представляет собой рабочее место операторов, трех шкафов ССД с установленными в них модулями стандартов PXI, CRIO (шкаф термопараметров, шкаф приборный, шкаф кроссовый), объединенных локальной сетью Ethernet.
Функционально ИВК состоит из измерительных каналов (ИК): ИК напряжения постоянного тока; ИК напряжения постоянного тока, соответствующего значениям температуры; ИК силы постоянного тока; ИК частоты переменного тока; ИК сопротивления постоянному току.
По условиям эксплуатации ИВК удовлетворяет требованиям группы B1 климатического исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от плюс 15 до плюс 35 °С и относительной влажностью воздуха от 30 до 80 % при температуре плюс 25 °С без предъявления требований по механическим воздействиям.
Общий вид составных частей ИВК и места нанесения знака утверждения типа представлены на рисунках 1 и 2.
Защита от несанкционированного доступа к составным частям ИВК обеспечивается закрыванием шкафов на специализированные встроенные замки (рисунок 3). Пломбирование ИВК не предусмотрено.
Место нанесения знака утверждения типа

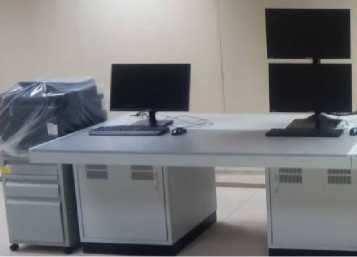

Рабочее место операторов

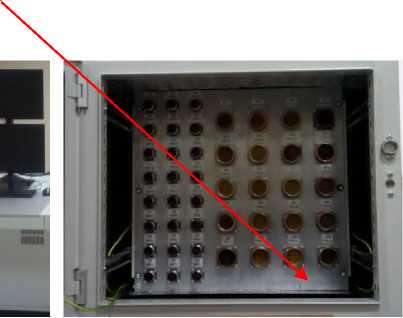

Шкаф термопараметров
Рисунок 1

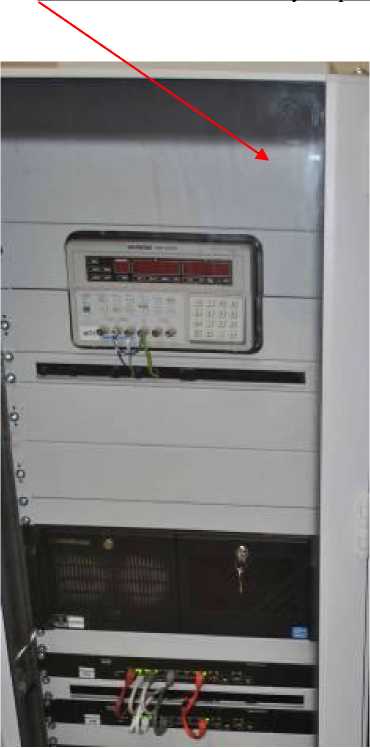

Место нанесения знака утверждения типа
Шкаф приборный
Шкаф кроссовый
Рисунок 2

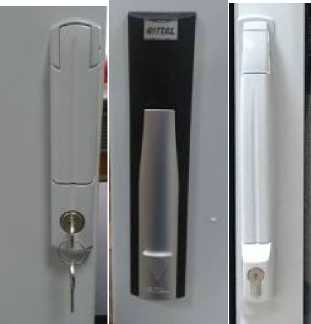

Рисунок 3 - Встроенные замки на дверцах шкафов
Таблица 4 - Комплектность ИВК
Наименование |
Обозначение |
Количество шт./экз. |
Комплекс измерительно-вычислительный стенда У-05М |
ИНСИ.425850.000.00 |
1 |
Программное обеспечение на CD-диске |
- |
1 |
Руководство по эксплуатации |
ИНСИ.425850.000.00 РЭ |
1 |
Формуляр |
ИНСИ.425850.000.00 ФО |
1 |
Руководство оператора |
ИНСИ.425850.000.00 РО |
1 |
Методика поверки |
ИНСИ.425850.000.00 МП |
1 |
Таблица 3 - Метрологические характеристики ИВК
Наименование измеряемого параметра |
Диапазон измерений |
Пределы допускаемой приведенной к верхнему пределу погрешности измерений |
Количество ИК |
ИК напряжения постоянного тока | |||
Напряжение постоянного тока, соответствующее значениям температуры |
от -2 до +55 мВ |
±0,05 % |
128 |
Наименование измеряемого параметра |
Диапазон измерений |
Пределы допускаемой приведенной к верхнему пределу погрешности измерений |
Количество ИК |
ИК силы постоянного тока | |||
Сила постоянного тока, соответствующая значениям давления и перепада давления |
от 4 до 20 мА |
±0,05 % |
128 |
ИК напряжения постоянного тока, соответствующего значениям температуры | |||
Напряжение постоянного тока, соответствующее значениям температуры (c термоэлектрическим преобразователем ХА) |
от -1,889 до +54,819 мВ* (от -50 до +1370 °C) |
±0,1 % |
128 |
Напряжение постоянного тока, соответствующее значениям температуры (c термоэлектрическим преобразователем ХК) |
от -3,005 до +55,241 мВ* (от -50 до +670 °C) |
±0,15 % |
128 |
ИК частоты переменного тока | |||
Частота переменного тока, соответствующая значениям расходов и оборотов |
от 10 до 30000 Гц |
±0,05 % |
4 |
ИК сопротивления постоянному току | |||
Сопротивление постоянному току, соответствующее значениям температуры |
от 30 до 100 Ом |
±0,05 % |
24 |
от 60 до 200 Ом |
±0,05 % |
24 | |
Примечание - * без учета компенсации «холодного спая» при ненулевой температуре |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
220±22 |
- частота переменного тока, Гц |
50±2 |
Потребляемая мощность, В •А, не более |
2200 |
Габаритные размеры составных частей средства измерений (Ш>В*Г), мм, не более
|
600x1600x895 648x1200x316 654x478x733 1800x1121x1100 |
Масса составных частей, кг, не более | |
- шкаф приборный |
150 |
- шкаф кроссовый |
100 |
- шкаф термопараметров |
50 |
- рабочее место операторов |
150 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +15 до +35 |
- относительная влажность при температуре +25, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
