Номер по Госреестру СИ: 69279-17
69279-17 Комплекс измерительно-вычислительный стенда № У-1080
(Нет данных)
Назначение средства измерений:
Комплекс измерительно-вычислительный стенда № У-1080 (далее - ИВК)
предназначен для измерений: напряжения и силы постоянного тока, частоты переменного тока, сопротивления постоянному току и интервалов времени, а также для регистрации и отображения результатов измерений и расчетных величин.
Внешний вид.
Комплекс измерительно-вычислительный стенда № У-1080
Рисунок № 1
Внешний вид.
Комплекс измерительно-вычислительный стенда № У-1080
Рисунок № 2
Внешний вид.
Комплекс измерительно-вычислительный стенда № У-1080
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 161016
ID в реестре СИ - 383416
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
№ У-1080 (за 1 канал), У-1080, стенда № У-1080, СВ-15, Комплекс измерительно-вычислительный стенда № У-1080, -,
Производитель
Изготовитель - ООО "ИнСис Лтд"
Страна - РОССИЯ
Населенный пункт - г.Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1186 дн.
Приказы РСТ, где упоминается данный тип СИ
№2404 от 2017.11.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Комплекс измерительно-вычислительный стенда № У-1080 (Нет данных)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ООО "ИнСис Лтд"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25435-03 |
Системы измерительные, АП-17-Т ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
1 год | |
|
27953-04 01.11.2009 |
Установки для измерений параметров резьбы, Микрон-2 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
1 год | |
|
52785-13 |
Комплекс измерительно-вычислительный, ИВК-У-12 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
53920-13 |
Комплекс измерительно-вычислительный, ИВК-У-08 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
57033-14 |
Система измерительная, СИ-ТВ3 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ |
1 год |
|
61763-15 |
Система автоматизированная информационно-измерительная, ИС-16 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
63792-16 |
Комплекс измерительно-вычислительный перемещаемый, Нет данных ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
64205-16 |
Комплекс измерительно-вычислительный, ИВК-22 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
67301-17 |
Комплекс измерительно-вычислительный стенда 40 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов, ИВК-40 СИКК ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
67446-17 |
Комплекс измерительно-вычислительный стенда 15 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов, ИВК-15 СИКК ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
67524-17 |
Система автоматизированная управления технологическим и стендовым оборудованием сборочного испытательного корпуса корабельных газотурбинных агрегатов, Нет данных ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
69279-17 |
Комплекс измерительно-вычислительный стенда № У-1080, Нет данных ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
69919-17 |
Система измерительная, СИ-1/ВГТД-УБЭ-1700 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
69920-17 |
Системы измерительные, СИ-2/ВГТД-УБЭ-1700 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
70809-18 |
Комплекс измерительно-вычислительный стенда, У-05М ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
71801-18 |
Комплекс измерительно-вычислительный, ЭИС У-08 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
74009-19 |
Система измерительная автоматизированная, ИС-СИКК-40 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
74273-19 |
Система измерительная автоматизированная, ИС-СИКК-15 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
76604-19 |
Система измерительная СИ-СТ16 для измерений параметров турбовальных двигателей на стенде 16, Нет данных ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
77861-20 |
Система автоматизированная информационно-измерительная, ИС-22 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
77806-20 |
Система автоматизированная информационно-измерительная, ИС-24 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
77766-20 |
Система измерительная для измерений параметров турбостартеров и воздушных стартеров на стенде 13, СИ-СТ13 ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
37742-08 |
Комплекс измерительно-вычислительный, "ИВК-Т-1" ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
36703-08 |
Комплекс измерительно-вычислительный, "ИВК-15-4" ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
|
39467-08 |
Комплекс аппаратно-программный, "Регистратор-160" ООО "ИнСис Лтд" (РОССИЯ г.Москва) |
ОТ МП |
1 год |
Кто поверяет Комплекс измерительно-вычислительный стенда № У-1080 (Нет данных)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО УК "ЖИЛСЕРВИС" (RA.RU.312627) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплекс измерительно-вычислительный стенда № У-1080 (Нет данных)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Челябинский ЦСМ Челябинская область |
7446 | 62016 |
|
ФБУ Челябинский ЦСМ Челябинская область |
116586 | 62016 |
Программное обеспечение
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО (ОПО) входит операционная система Windows 7 (32- разрядная) и программная утилита «Панель управления».
В состав функционального ПО (ФПО) входит:
-
1. Сервер параметров (insys_server22-1.exe) центральный модуль, который в реальном масштабе времени выполняет следующие функции:
- непрерывный прием измеренных данных от всех ССД;
- вычисление расчетных параметров в соответствии с заданными формулами и полиномами;
- запись измеренных и расчетных данных в файлы ;
- передачу значений измеренных и расчетных параметров клиентам верхнего уровня;
- прием и передачу служебно-информационных сообщений.
-
2. Библиотека настройки аппаратной части ИК (ПО ССД - ssd_pxi_rt.dll, ssd_startup.rtexe) выполняет следующие функции:
- настройку аппаратной части ИК в соответствии с конфигурацией;
- выполнение опроса ИК с заданной периодичностью и передачу измеренных данных на сервер в реальном масштабе времени.
-
3. Библиотека вычисления расчетных параметров (модули расчета insysformula.dll, srv_dll_therm_resist_calc.dll) предназначена для вычисления расчетных параметров в соответствии с заданными формулами.
-
4. ПО метрологических исследований (Metrology.exe) предназначено для формирования протоколов измерений.
ФПО системы имеет метрологически значимую часть. Алгоритм вычисления идентификатора ПО - MD5.
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное наименование ПО |
insys_server22- 1.exe |
ssd_pxi_rt.dll |
ssd_startup.rtexe |
|
Номер версии (идентификационный номер) ПО |
1.25.10 |
2.0.1 |
2.15.0 |
|
Цифровой идентификатор ПО |
f4b53650dd94ecfe7e8 c2802a7bbc341 |
fbda2c3c7e21538c0e9 bacd2bd21073e |
ae380988015b404213 79b9c0e2df9e1f |
|
Другие идентификационные данные, если имеются |
Сервер параметров |
Библиотека настройки аппаратной части ИК |
Библиотека настройки аппаратной части ИК |
|
Идентификационное наименование ПО |
insysformula.dll |
srv_dll_therm_resist_ calc.dll |
Metrology.exe |
|
Номер версии (идентификационный номер) ПО |
1.0.4 |
1.1.2 |
3.12.2 |
|
Цифровой идентификатор ПО |
a44e49bbfdacb836aac 308af4836cb04 |
9296c8f80036d4d6ae 39e8866af82b8b |
3a932363cfb5ace5097 b9175f3cc7d81 |
|
Другие идентификационные данные, если имеются |
Библиотека вычисления расчетных параметров |
Библиотека вычисления расчетных параметров |
ПО метрологических исследований |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на шкаф приборный в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к комплексу измерительновычислительному стенда № У-1080ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16 - 30 А
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Поверка
Поверкаосуществляется по документу ИНСИ.425851.000.00 МП «Инструкция. Комплекс измерительновычислительный стенда № У-1080. Методика поверки», утвержденному ООО «АСК Экспресс» 15.09.2017 г.
Основные средства поверки:
-
- калибратор многофункциональный DPI 620 Genii (рег. № 60401-15);
-
- магазин электрических сопротивлений Р4834 (рег. № 11326-90);
-
- генератор сигналов произвольной формы 33220А (рег. № 32993-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверки в виде оттиска клейма.
Изготовитель
Общество с ограниченной ответственностью «ИнСис Лтд» (ООО «ИнСис Лтд»)ИНН 7701110879
Юридический адрес: 101813, Москва, Новая площадь, д. 3/4
Почтовый адрес: 125284, Москва, 1-й Боткинский проезд, д. 8/31
Телефон (факс): (495) 941-99-60, (495) 941-99-23
E-mail: info@insysltd.ru
Испытательный центр
Общество с ограниченной ответственностью «Автоматизированные системы контроля Экспресс» (ООО «АСК Экспресс»)Юридический (почтовый) адрес: 111123, г. Москва, шоссе Энтузиастов, д.64
Телефон/факс: +7 (495) 504-15-11
Принцип действия ИВК основан на измерении электрических сигналов с датчиков физических величин, не входящих в состав ИВК, дальнейшем преобразовании их в цифровой код с помощью системы сбора данных (ССД) и передаче цифровой информации в персональный компьютер (сервер) для дальнейшего её использования.
Конструктивно ИВК представляет собой автоматизированное рабочее место, состоящее из двух персональных компьютеров (ПК) с ЖК-мониторами, рассчитанное на работу двух операторов и приборного шкафа ССД с установленными в нем модулями стандартов PXI, CRIO, объединенных локальной сетью Ethernet.
Функционально ИВК состоит из измерительных каналов (ИК):
ИК напряжения постоянного тока, соответствующего значениям температуры;
ИК напряжения постоянного тока;
ИК частоты переменного тока;
ИК интервала времени;
ИК сопротивления постоянному току;
ИК силы постоянного тока.
По условиям эксплуатации ИВК удовлетворяет требованиям группы B1 климатического исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от 15 до 35 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа к компонентам ИВК обеспечивается закрыванием шкафа на специализированные встроенные замки.
Общий вид составных частей средства измерений, место нанесения знака утверждения типа представлены на рисунках 1.. .3.
Рисунок 2 - Шкаф приборный (вид сзади)
Место нанесения знака утверждения типа

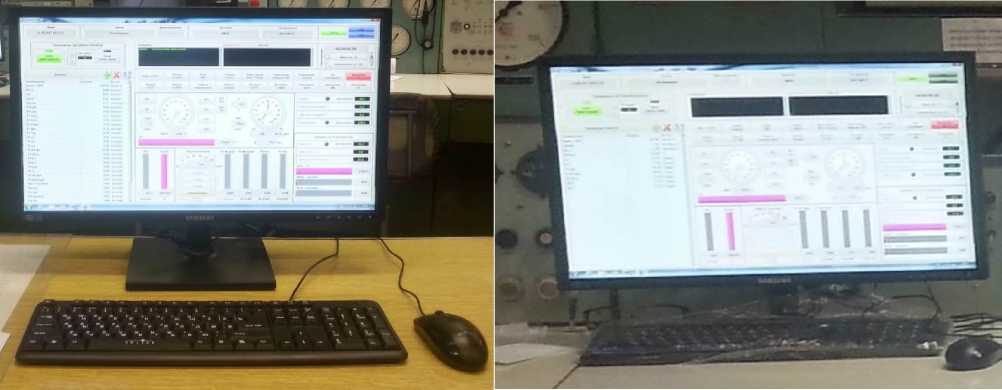

Рисунок 3 - Рабочее место
Пломбирование ИВК не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительно-вычислительный стенда № У-1080 |
ИНСИ.425851.000.00 |
1 шт. |
|
Программное обеспечение на CD-диске |
- |
1 шт. |
|
Руководство по эксплуатации |
ИНСИ.425851.000.00 РЭ |
1 экз. |
|
Руководство оператора |
ИНСИ.425851.000.00 РО |
1 экз. |
|
Методика поверки |
ИНСИ.425851.000.00 МП |
1 экз. |
|
Формуляр |
ИНСИ.425851.000.00 ФО |
1 экз. |
|
Схема структурная |
ИНСИ.425851.000.00 Э1 |
1 экз. |
|
Схема электрических соединений |
ИНСИ.425851.000.00 Э4 |
1 экз. |
|
Чертеж вида общий |
ИНСИ.425851.000.00 ВО |
1 экз. |
|
Сборочный чертеж |
ИНСИ.425851.000.00 СБ |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование измеряемого параметра |
Диапазон измерений |
Пределы допускаемой погрешности измерений |
Количество ИК |
|
ИК напряжения постоянного тока, соответствующего значениям температуры | |||
|
Напряжение постоянного тока, соответствующее значениям температуры газов (c термоэлектрическим преобразователем ХА) |
от 0 до 41, 276 мВ* (от 0 до 1000 °C) |
±0,1 % от верхнего предела измерения (ВП) |
121 |
|
от 0 до 52, 41 мВ* (от 0 до 1300 °C) |
±0,1 % от ВП |
3 | |
|
от 0 до 45, 119 мВ* (от 0 до 1100 °C) |
±0,1 % от ВП |
1 | |
|
* без учета компенсации «холодного спая» при ненулевой температуре | |||
|
ИК напряжения постоянного тока | |||
|
Напряжение постоянного тока, соответствующее значениям диаметра створок |
от 0 до 5 В |
±0,05 % от ВП |
1 |
|
Напряжение постоянного тока, соответствующее значениям угловых перемещений |
от 0 до 5 В |
±0,05 % от ВП |
3 |
Продолжение таблицы 2
|
Наименование измеряемого параметра |
Диапазон измерений |
Пределы допускаемой погрешности измерений |
Количество ИК |
|
Напряжение постоянного тока, соответствующее значениям виброускорения |
от 0 до 5 В |
±0,05 % от ВП |
9 |
|
Напряжение постоянного тока, соответствующее значениям усилия от тяги |
от 0 до 10 В |
±0,05 % от ВП |
1 |
|
Напряжение постоянного тока, соответствующее значениям скважности |
от 0 до 10 В |
±0,05 % от ВП |
1 |
|
ИК частоты переменного тока | |||
|
Частота переменного тока, соответствующая значениям оборотов |
от 10 до 2750 Гц |
±0,05 % от ВП |
1 |
|
Частота с датчиков расхода жидкостей |
от 50 до 550 Гц |
±0,05 % от ВП в диапазоне от 50 до 300 Гц ±0,05 % от измеренного значения (ИЗ) в диапазоне от 300 до 550 Гц |
6 |
|
Частота тока генератора |
от 350 до 450 Гц |
± 0,1 % от ВП |
1 |
|
ИК интервала времени | |||
|
Интервал времени |
от 0 до 120 с |
±0,1 с |
1 |
|
ИК сопротивления постоянному току | |||
|
Сопротивление постоянному току, соответствующее значениям температуры жидкостей и газов |
от 84 до 160 Ом |
±0,15 % от верхнего предела нормированн ого значения (ВП НЗ), НЗ=76 Ом |
5 |
|
от 80 до 120 Ом |
±0,15 % от ВП НЗ, НЗ=40 Ом |
2 | |
|
ИК силы постоянного тока | |||
|
Сила постоянного тока, соответствующая значениям давления жидкостей и газов |
от 4 до 20 мА |
±0,1 % от ВП |
32 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±2 |
|
Потребляемая мощность, В •А, не более |
2200 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры составных частей средства измерений, мм, (Ш*В*Г) | |
|
- шкаф приборный |
600x2171x839 |
|
- рабочее место: | |
|
рабочая станция Kraftway Credo KW32 |
203x416x486 |
|
ЖК-монитор Samsung S22E200B |
543x405x170 |
|
Масса составных частей, кг, не более | |
|
- шкаф приборный |
200 |
|
- рабочее место: | |
|
рабочая станция Kraftway Credo KW32 |
15 |
|
ЖК-монитор Samsung S22E200B |
4 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
