Номер по Госреестру СИ: 63792-16
63792-16 Комплекс измерительно-вычислительный перемещаемый
(Нет данных)
Назначение средства измерений:
Комплекс измерительно-вычислительный перемещаемый (далее - ИВК) предназначен для измерений напряжения и силы постоянного тока, частоты переменного тока и сопротивления постоянному току, а также для регистрации и отображения результатов измерений и расчетных величин.
Внешний вид.
Комплекс измерительно-вычислительный перемещаемый
Рисунок № 1
Внешний вид.
Комплекс измерительно-вычислительный перемещаемый
Рисунок № 2
Внешний вид.
Комплекс измерительно-вычислительный перемещаемый
Рисунок № 3
Внешний вид.
Комплекс измерительно-вычислительный перемещаемый
Рисунок № 4
Внешний вид.
Комплекс измерительно-вычислительный перемещаемый
Рисунок № 5
Внешний вид.
Комплекс измерительно-вычислительный перемещаемый
Рисунок № 6
Программное обеспечение
включает общее и функциональное программное обеспечение (ПО).В состав общего ПО входит операционная система Windows 7 (32- разрядная), Windows 8.1 и программная утилита «Конфигуратор».
В состав функционального ПО (ФПО) входит:
-
1. Сервер параметров (insys_server22-1.exe) центральный модуль, который в реальном масштабе времени выполняет следующие функции: непрерывный прием измеренных данных от всех ССД; вычисление расчетных параметров в соответствии с заданными формулами и полиномами; запись измеренных и расчетных данных в файлы; передачу значений измеренных и расчетных параметров клиентам верхнего уровня; прием и передачу служебноинформационных сообщений.
-
2. Библиотека вычисления расчетных параметров (модуль расчета insysformula.dll) предназначена для вычисления расчетных параметров в соответствии с заданными формулами.
-
3. Библиотека настройки аппаратной части ИК (ПО ССД - ssd1m_startup.rtexe, ssd2m_startup.rtexe, ssd3m_startup.rtexe) выполняет следующие функции: настройку аппаратной части ИК в соответствии с конфигурацией; выполнение опроса ИК с заданной периодичностью и передачу измеренных данных на сервер в реальном масштабе времени.
-
4. ПО метрологических исследований (Metrology.exe) предназначено для выполнения поверок и контроля точности ИК, а также для формирования протоколов метрологических испытаний.
ФПО системы имеет метрологически значимую часть.
Идентификационные данные (признаки) метрологически значимой части ФПО указаны в таблице 1. Алгоритм вычисления идентификатора ПО - CRC32.
Таблица 1
Идентификационное наименование ПО |
insys_server22- 1.exe |
insysformula.dll |
ssd1 m_startup. rtexe |
Номер версии (идентификационный номер) ПО |
1.25.10 |
1.0.4 |
3.0.0 |
Цифровой идентификатор ПО |
86D68DE0 |
88CAA669 |
B7528121 |
Другие идентификационные данные, если имеются |
Сервер параметров |
Библиотека вычисления расчетных параметров |
Библиотека настройки аппаратной части ИК |
Идентификационное наименование ПО |
ssd2m_startup. rtexe |
ssd3 m_startup. rtexe |
Metrology.exe |
Номер версии (идентификационный номер) ПО |
3.0.0 |
3.0.0 |
3.12.2 |
Цифровой идентификатор ПО |
BC04961F |
460A773C |
08B93C4B |
Другие идентификационные данные, если имеются |
Библиотека настройки аппаратной части ИК |
Библиотека настройки аппаратной части ИК |
ПО метрологических исследований |
Метрологически значимая часть ПО ИВК и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации, шкаф ВУМ и на корпуса ВССД-1, 2, 3 в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Комплекс измерительно-вычислительный перемещаемый. Руководство по эксплуатации ИНСИ.425842.000.00 РЭ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексу измерительно-вычислительному перемещаемому
ОСТ 1 01021-93 «Стенды испытательные авиационных газотурбинных двигателей. Общие требования».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 140-16 - 30 А».
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
Поверка
Поверкаосуществляется в соответствии с документом ИНСИ.425842.000.00 МП «Инструкция. Комплекс измерительно-вычислительный перемещаемый. Методика поверки», утвержденным ООО «КИА» 15 февраля 2016 г. и входящим в комплект поставки.
Знак поверки наносится на шкаф ВУМ в виде наклейки.
Основные средства поверки:
- калибратор многофункциональный MCX-IIR (рег. № 21591-07);
- магазин электрического сопротивления Р4831 (рег. № 6332-77);
- генератор сигналов произвольной формы 33220А (рег. № 32993-09).
Изготовитель
Общество с ограниченной ответственностью «ИнСис Лтд» (ООО «ИнСис Лтд») Юридический адрес: 101813, Москва, Новая площадь, д. 3/4
Фактический адрес: 125284, Москва, 1-й Боткинский проезд, д. 8/31
Телефон: (495) 941-99-60; факс: (495) 941-99-23
ИНН 7701110879
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)
Юридический (почтовый) адрес: 107066, г. Москва, ул. Доброслободская, д. 10, стр. 5 Фактический адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11 Телефон/факс: (495) 737-67-19
Конструктивно ИВК представляет собой вычислительно-управляющий модуль (ВУМ) с выносными системами сбора данных (далее - ВССД) с установленными в них модулями стандарта CRIO, объединенных локальной сетью Ethernet:
-
- корпус ВССД-1 ИНСИ.425842.100.00 - предназначен для размещения следующего оборудования: системы сбора данных № 1 (далее ССД1);
-
- корпус ВССД-2 ИНСИ.425842.200.00 - предназначен для размещения следующего оборудования: системы сбора данных № 2 (далее ССД2), DIN-рейки с клеммами для подключения термопреобразователей сопротивления;
-
- корпус ВССД-3 ИНСИ.425842.300.00 - предназначен для размещения следующего оборудования: системы сбора данных № 3 (далее ССД3), нормализаторов частотных сигналов FL157A;
-
- шкаф ВУМ ИНСИ.425842.400.00 - предназначен для размещения следующего оборудования: рабочей станции «Сервер», коммутаторов сети Ethernet, источника бесперебойного питания, источников питания 24 В постоянного тока для питания аппаратуры ИВК;
-
- блок термопарный (БТП-1... БТП-6) ИНСИ.425842.130.00 - предназначен для подключения преобразователей термоэлектрических- 6 шт.;
-
- блок термопарный (БТП-7. БТП-12) ИНСИ.425842.230.00 - предназначен для подключения термоэлектрических преобразователей - 6 шт.;
-
- блок датчиков давления (БДД-1. БДД-12) ИНСИ.425842.330.00 - предназначен для подключения преобразователей давления - 12 шт.;
-
- персональный компьютер - 1 шт.
Функционально ИВК состоит из измерительных каналов (ИК):
-
- ИК напряжения постоянного тока;
-
- ИК сопротивления постоянному току;
-
- ИК силы постоянного тока;
-
- ИК частоты переменного тока.
Принцип действия ИВК основан на преобразовании электрических сигналов от датчиков физических величин (не входящих в состав ИК) в цифровой код с помощью ССД и передаче цифровой информации в персональный компьютер (сервер) для дальнейшего её использования, а также на монитор для отображения контролируемых параметров в виде цифрового значения физической величины измеряемого параметра в единицах его измерения.
По условиям эксплуатации ИВК удовлетворяет требованиям группы B1 климатического исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Защита от несанкционированного доступа обеспечивается закрыванием шкафов на специализированные встроенные замки.
Внешний вид корпуса ВССД-1 представлен на рисунке 1. Внешний вид корпуса ВССД-2 представлен на рисунке 2. Внешний вид корпуса ВССД-3 представлен на рисунке 3. Внешний вид шкафа ВУМ представлен на рисунке 4.
Внешний вид блоков БТП представлен на рисунке 5. Внешний вид блоков БДД представлен на рисунке 6.
ссд-1
ССД 2
ХР2

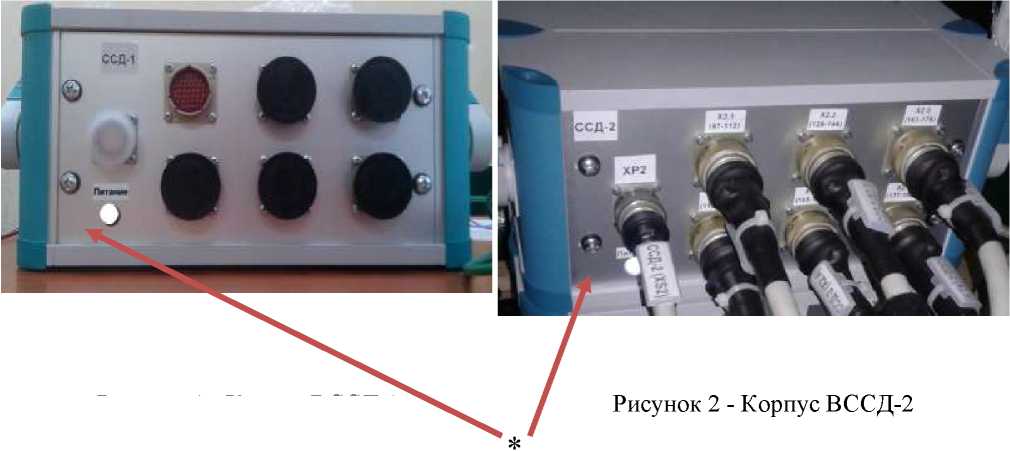

Рисунок 1 - Корпус ВССД-1

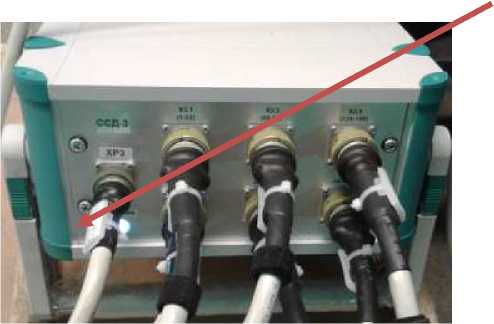

Рисунок 3 - Корпус ВССД-3
Рисунок 2 - Корпус ВССД-2
* Г
Рисунок 4 - Шкаф ВУМ
*- место нанесения наклейки.
Рисунок 5 - Блок БТП

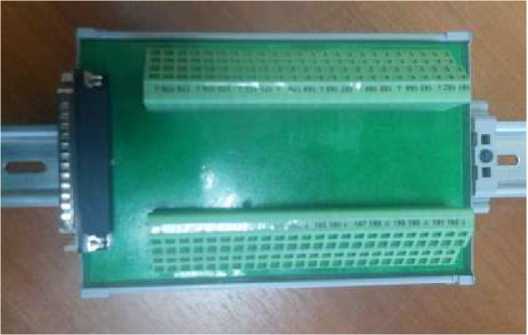

Рисунок 6 - Блок БДД
Программное обеспечение включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 (32- разрядная), Windows 8.1 и программная утилита «Конфигуратор».
В состав функционального ПО (ФПО) входит:
-
1. Сервер параметров (insys_server22-1.exe) центральный модуль, который в реальном масштабе времени выполняет следующие функции: непрерывный прием измеренных данных от всех ССД; вычисление расчетных параметров в соответствии с заданными формулами и полиномами; запись измеренных и расчетных данных в файлы; передачу значений измеренных и расчетных параметров клиентам верхнего уровня; прием и передачу служебноинформационных сообщений.
-
2. Библиотека вычисления расчетных параметров (модуль расчета insysformula.dll) предназначена для вычисления расчетных параметров в соответствии с заданными формулами.
-
3. Библиотека настройки аппаратной части ИК (ПО ССД - ssd1m_startup.rtexe, ssd2m_startup.rtexe, ssd3m_startup.rtexe) выполняет следующие функции: настройку аппаратной части ИК в соответствии с конфигурацией; выполнение опроса ИК с заданной периодичностью и передачу измеренных данных на сервер в реальном масштабе времени.
-
4. ПО метрологических исследований (Metrology.exe) предназначено для выполнения поверок и контроля точности ИК, а также для формирования протоколов метрологических испытаний.
ФПО системы имеет метрологически значимую часть.
Идентификационные данные (признаки) метрологически значимой части ФПО указаны в таблице 1. Алгоритм вычисления идентификатора ПО - CRC32.
Таблица 1
Идентификационное наименование ПО |
insys_server22- 1.exe |
insysformula.dll |
ssd1 m_startup. rtexe |
Номер версии (идентификационный номер) ПО |
1.25.10 |
1.0.4 |
3.0.0 |
Цифровой идентификатор ПО |
86D68DE0 |
88CAA669 |
B7528121 |
Другие идентификационные данные, если имеются |
Сервер параметров |
Библиотека вычисления расчетных параметров |
Библиотека настройки аппаратной части ИК |
Идентификационное наименование ПО |
ssd2m_startup. rtexe |
ssd3 m_startup. rtexe |
Metrology.exe |
Номер версии (идентификационный номер) ПО |
3.0.0 |
3.0.0 |
3.12.2 |
Цифровой идентификатор ПО |
BC04961F |
460A773C |
08B93C4B |
Другие идентификационные данные, если имеются |
Библиотека настройки аппаратной части ИК |
Библиотека настройки аппаратной части ИК |
ПО метрологических исследований |
Метрологически значимая часть ПО ИВК и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
В комплект поставки ИВК, зав. № 001, входят:
комплекс измерительно-вычислительный перемещаемый - 1 шт.; программное
обеспечение на CD-диске - 1 шт.; формуляр - 1 шт.; руководство по эксплуатации - 1 шт.; руководство оператора - 1 шт.; методика поверки - 1 шт.
Основные метрологические характеристики ИВК приведены в таблице 2.
Таблица 2
Наименование измеряемого параметра |
Диапазон измерений |
Пределы допускаемой приведенной погрешности измерений |
Количество ИК |
ИК напряжения постоянного тока | |||
Напряжение постоянного тока, соответствующее значениям температуры |
от минус 2 до 55 мВ |
±0,05 % от верхнего предела измерения (ВП) |
192 |
ИК сопротивления постоянному току | |||
Сопротивление постоянному току, соответствующее значениям температуры |
от 80 до 120 Ом |
±0,05 % от ВП |
4 |
ИК силы постоянного тока | |||
Сила постоянного тока, соответствующая значениям давления |
от 4 до 20 мА |
±0,05 % от ВП |
192 |
ИК частоты переменного тока | |||
Частота переменного тока, соответствующая значениям частоты вращения ротора ГТД |
от 10 до 15000 Гц |
±0,04 % от ВП |
2 |
Общие технические характеристики
Общие технические характеристики ИВК приведены в таблице 3.
Таблица 3
Наименование |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
Корпуса ВССД-1 |
450x400x150 |
5 |
Корпуса ВССД-2 |
450x400x150 |
5 |
Корпуса ВССД-3 |
450x400x150 |
5 |
Шкаф ВУМ |
686x702x397 |
35 |
Параметры электропитания:
Напряжение переменного тока, В .........................................................................................220±22;
Частота переменного тока, Гц ..................................................................................................50±2;
Потребляемая мощность, В^А, не более.................................................................................... 1500.
