Номер по Госреестру СИ: 70797-18
70797-18 Преобразователи термоэлектрические
(397A7666 исп. P030, P053, P056)
Назначение средства измерений:
Преобразователи термоэлектрические модели 397A7666 исполнений P030, P053, P056 (далее - термопреобразователи или ТП) предназначены для измерений температуры воздуха/ выхлопного газа в составе Газотурбинного двигателя 6F.03/6FA+E Прегольской ТЭС (г. Калининград), Талаховской ТЭС (г. Советск), Маяковской ТЭС (г. Гусев).
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом штемпелевания.Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели 397A7666 исполнений P030, P053, P056ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Изготовитель
Фирма «Thermo Electric Instrumentation B.V.», НидерландыАдрес: Coenecoop 71-73, 2741 PH, P.O. Box 85, 2740 AB, Waddinxveen, The Netherlands Телефон: +31 (0) 85 760 73 00; Факс: +31 (0)85 760 73 01
W eb-сайт: www.te-instrumentation.com
E-mail: info@te-instrumentation.com
Заявитель
Общество с ограниченной ответственностью «НПА Вира Реалтайм»
(ООО «НПА Вира Реалтайм»)
ИНН 7719202425
Адрес: 109518, г. Москва, ул. Грайвороновская, д.4, стр.1
Телефон: +7(495) 723-75-59; Факс: +7(495) 723-75-59
Web-сайт: www.rlt.ru
E-mail: info@rlt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77; Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи выполнены в виде измерительной вставки с двумя чувствительными элементами - термопарами с номинальной статистической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO) термоэлектродов, кабеля с удлинительными проводами и монтажных элементов.
Фотография общего вида преобразователей термоэлектрических модели 397A7666 исполнений P030, P053, P056 представлена на рисунке 1.

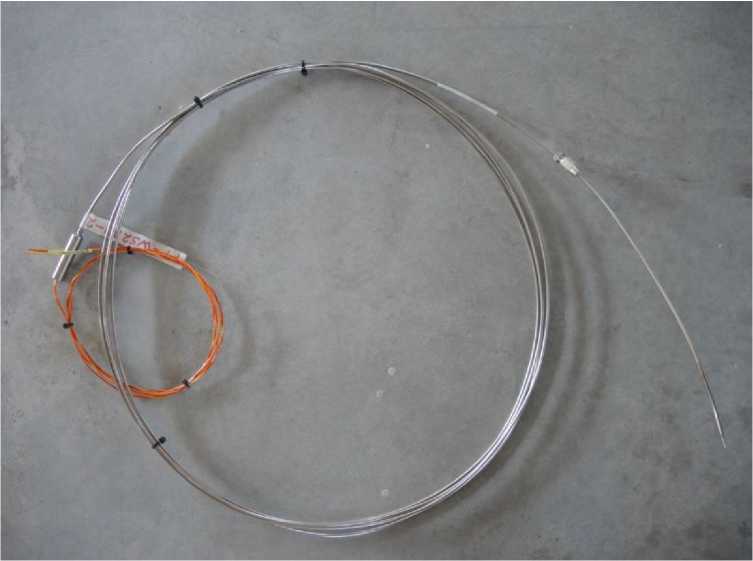

Рисунок 1 - Общий вид преобразователей термоэлектрических модели 397A7666 исполнений P030, P053, P056
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 5
Наименование |
Количество |
Преобразователь термоэлектрический модели 397A7666 исполнения P030 |
3 шт. |
Преобразователь термоэлектрический модели 397A7666 исполнения P053 |
31 шт. |
Продолжение таблицы 5
Наименование |
Количество |
Преобразователь термоэлектрический модели 397A7666 исполнения P056 |
6 шт. |
Паспорт |
40 экз. |
Таблица 1
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
К |
2 |
от -40 до +1200 |
±2,5 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P030 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Длина монтажной части, мм: - зав. № 1101049-3-2 |
5995 |
- зав. № 1101049-3-5 |
6044 |
- зав. № 1101049-3-7 |
5981 |
Диаметр монтажной части, мм |
3,2±0,1 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации ТП - температура окружающей среды, °С |
от -40 до +250 |
- относительная влажность окружающего воздуха, % |
до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P053 приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение характеристики |
Длина монтажной части, мм: - зав. № 1008381-2-1 |
5523 |
- зав. № 1008381-2-2 |
5563 |
- зав. № 1008381-2-3 |
5553 |
- зав. № 1100238-1-1 |
7575 |
- зав. № 1100238-1-10 |
7575 |
- зав. № 1100238-1-11 |
7575 |
- зав. № 1100238-1-2 |
7575 |
- зав. № 1100238-1-3 |
7575 |
- зав. № 1100238-1-4 |
7575 |
- зав. № 1100238-1-5 |
7496 |
- зав. № 1100238-1-6 |
7575 |
- зав. № 1100238-1-7 |
7630 |
- зав. № 1100238-1-8 |
7693 |
- зав. № 1100238-1-9 |
7643 |
- зав. № 1100622-2-10 |
7488 |
- зав. № 1100622-2-11 |
7473 |
- зав. № 1100622-2-12 |
7515 |
- зав. № 1100622-2-13 |
7493 |
- зав. № 1100622-2-14 |
7575 |
- зав. № 1100622-2-15 |
7493 |
- зав. № 1100622-2-16 |
7530 |
Наименование характеристики |
Значение характеристики |
- зав. № 1100622-2-17 |
7468 |
- зав. № 1100622-2-18 |
7541 |
- зав. № 1100622-2-19 |
7498 |
- зав. № 1100622-2-21 |
7507 |
- зав. № 1100622-2-9 |
7546 |
- зав. № 1101049-4-6 |
7514 |
- зав. № 1101049-4-9 |
7548 |
- зав. № 1101151-5-2 |
7571 |
- зав. № 1101151-5-3 |
7564 |
- зав. № 1101049-4-5 |
7562 |
Диаметр монтажной части, мм |
3,2±0,1 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации ТП - температура окружающей среды, °С |
от -40 до +250 |
- относительная влажность окружающего воздуха, % |
до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P056 приведены в таблице 4.
Таблица 4
Наименование характеристики |
Значение характеристики |
Длина монтажной части, мм: - зав. № 1008201-1-1 |
9020 |
- зав. № 1008258-1-1 |
9036 |
- зав. № 1008504-2-3 |
9073 |
- зав. № 1100313-2-1 |
6030 |
- зав. № 1100313-4-3 |
9029 |
- зав. № 1101215-2-2 |
8976 |
Диаметр монтажной части, мм |
3,2±0,1 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации ТП - температура окружающей среды, °С |
от -40 до +250 |
- относительная влажность окружающего воздуха, % |
до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
