Номер по Госреестру СИ: 70687-18
70687-18 Преобразователи термоэлектрические
(381A6581)
Назначение средства измерений:
Преобразователи термоэлектрические модели 381A6581 (далее - термопреобразователи или ТП) предназначены для измерений температуры воздуха/выхлопного газа в составе Газотурбинного двигателя 6F.03/6FA+E Прегольской ТЭС (г. Калининград), Талаховской ТЭС (г. Советск), Маяковской ТЭС (г. Гусев).
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом штемпелевания.Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели 381A6581ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Изготовитель
Фирма «Thermo Electric Instrumentation B.V.», НидерландыАдрес: Coenecoop 71-73, 2741 PH, P.O. Box 85, 2740 AB, Waddinxveen, The Netherlands Телефон: +31 (0) 85 760 73 00
Факс: +31 (0)85 760 73 01
W eb-сайт: www.te-instrumentation.com
E-mail: info@te-instrumentation.com
Заявитель
Общество с ограниченной ответственностью «НПА Вира Реалтайм»(ООО «НПА Вира Реалтайм»)
ИНН 7719202425
Адрес: 109518, г. Москва, ул. Грайвороновская, д.4, стр.1
Телефон: +7(495) 723-75-59
Факс: +7(495) 723-75-59
Web-сайт: www.rlt.ru
E-mail: info@rlt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи выполнены в виде измерительной вставки с двумя чувствительными элементами - термопарами с номинальной статистической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO) термоэлектродов, кабеля с удлинительными проводами и монтажных элементов.

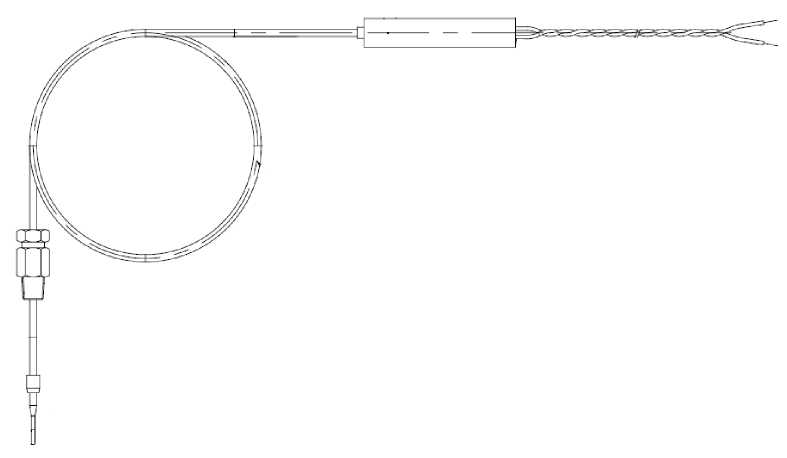

Фотография общего вида преобразователей термоэлектрических модели 381A6581P представлена на рисунке 1.
Рисунок 1 - Общий вид преобразователей термоэлектрических модели
381A6581
Пломбирование термопреобразователей не предусмотрено.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) в температурном эквиваленте приведены в таблице 1.
Таблица 1
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
К |
2 |
от -40 до +1200 |
±2,5 |
Технические характеристики преобразователей термоэлектрических модели 381A6581 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Длина монтажной части ТП, мм: - зав. № 1100720-1-1 |
2990 |
- зав. № 1100720-1-2 |
2995 |
- зав. № 1100720-1-3 |
3050 |
- зав. № 1100720-1-4 |
2995 |
- зав. № 1100720-1-5 |
3010 |
- зав. № 1100720-1-6 |
2977 |
- зав. № 1100720-1-7 |
2977 |
- зав. № 1100720-4-1 |
6477 |
- зав. № 1100720-3-1 |
4040 |
- зав. № 1100720-3-2 |
4010 |
- зав. № 1100720-3-3 |
4009 |
- зав. № 1100720-3-4 |
4050 |
- зав. № 1100720-4-10 |
6457 |
- зав. № 1100720-4-12 |
6575 |
- зав. № 1100720-4-13 |
6507 |
- зав. № 1100720-4-14 |
6560 |
- зав. № 1100720-4-15 |
6545 |
- зав. № 1100720-4-16 |
6560 |
- зав. № 1100720-4-17 |
6509 |
- зав. № 1100720-4-19 |
6507 |
- зав. № 1100720-4-2 |
6555 |
- зав. № 1100720-4-20 |
6550 |
- зав. № 1100720-4-21 |
6545 |
- зав. № 1100720-4-22 |
6535 |
- зав. № 1100720-4-3 |
6462 |
- зав. № 1100720-4-4 |
6507 |
- зав. № 1100720-4-5 |
6575 |
- зав. № 1100720-4-6 |
6482 |
- зав. № 1100720-4-7 |
6548 |
- зав. № 1100720-4-8 |
6545 |
- зав. № 1100720-4-9 |
6575 |
- зав. № 1100788-1-1 |
8985 |
- зав. № 1100788-1-2 |
8958 |
- зав. № 1100817-4-1 |
4011 |
- зав. № 1100817-4-2 |
4035 |
- зав. № 1100817-4-3 |
4016 |
- зав. № 1100817-4-4 |
4035 |
- зав. № 1100817-4-5 |
3977 |
- зав. № 1100817-4-6 |
4016 |
Наименование характеристики |
Значение характеристики |
- зав. № 1100817-4-7 |
4038 |
- зав. № 1100817-4-8 |
3970 |
- зав. № 1101049-1-1 |
6498 |
- зав. № 1101049-1-12 |
6499 |
- зав. № 1101049-1-14 |
6491 |
- зав. № 1101049-1-16 |
6506 |
- зав. № 1101049-1-17 |
6472 |
- зав. № 1101327-4-3 |
3015 |
- зав. № 1101049-1-18 |
6492 |
- зав. № 1101327-4-4 |
3017 |
- зав. № 1101049-1-19 |
6517 |
- зав. № 1101049-1-2 |
6513 |
- зав. № 1101049-1-20 |
6508 |
- зав. № 1101049-1-21 |
6510 |
- зав. № 1101049-1-22 |
6493 |
- зав. № 1101512-1-17 |
6461 |
- зав. № 1101049-1-4 |
6491 |
- зав. № 1101049-1-6 |
6493 |
- зав. № 1101049-1-8 |
6462 |
- зав. № 1101049-1-9 |
6513 |
- зав. № 1101151-4-1 |
8953 |
- зав. № 1101151-4-2 |
9000 |
- зав. № 1101327-2-1 |
4006 |
- зав. № 1101327-2-2 |
3979 |
- зав. № 1101327-2-3 |
3979 |
- зав. № 1101327-2-4 |
3945 |
- зав. № 1101327-2-5 |
3999 |
- зав. № 1101327-2-6 |
3975 |
- зав. № 1101327-2-7 |
3993 |
- зав. № 1101327-2-8 |
3934 |
- зав. № 1101327-4-1 |
2997 |
- зав. № 1101327-4-10 |
2976 |
- зав. № 1101327-4-2 |
3034 |
- зав. № 1101327-4-5 |
3019 |
- зав. № 1101327-4-6 |
3023 |
- зав. № 1101327-4-7 |
3039 |
- зав. № 1101327-4-8 |
3026 |
- зав. № 1101327-4-9 |
3061 |
- зав. № 1101512-1-1 |
6528 |
- зав. № 1101512-1-10 |
6487 |
- зав. № 1101512-1-11 |
6500 |
- зав. № 1101512-1-12 |
6514 |
- зав. № 1101512-1-13 |
6455 |
- зав. № 1101512-1-14 |
6499 |
- зав. № 1101512-1-15 |
6527 |
- зав. № 1101512-1-16 |
6530 |
- зав. № 1101512-1-2 |
6509 |
- зав. № 1101512-1-21 |
6541 |
- зав. № 1101512-1-3 |
6557 |
- зав. № 1101512-1-4 |
6519 |
Наименование характеристики |
Значение характеристики |
- зав. № 1101512-1-5 |
6524 |
- зав. № 1101512-1-6 |
6507 |
- зав. № 1101512-1-7 |
6503 |
- зав. № 1101512-1-8 |
6465 |
- зав. № 1101512-1-9 |
6539 |
- зав. № 1101893-2-2 |
2978 |
- зав. № 1101893-2-3 |
3003 |
- зав. № 1101893-2-4 |
2988 |
- зав. № 1101893-2-5 |
2999 |
- зав. № 1101893-3-1 |
3971 |
- зав. № 1101893-3-2 |
4025 |
- зав. № 1101893-3-3 |
3989 |
- зав. № 1101893-3-4 |
4027 |
- зав. № 1101912-1-1 |
3002 |
- зав. № 1101912-1-10 |
3003 |
- зав. № 1101912-1-2 |
2994 |
- зав. № 1101912-1-3 |
3012 |
- зав. № 1101912-1-4 |
3004 |
- зав. № 1101912-1-5 |
2998 |
- зав. № 1101912-1-6 |
3006 |
- зав. № 1101912-1-7 |
2985 |
- зав. № 1101512-1-18 |
6566 |
- зав. № 1101912-1-8 |
3015 |
- зав. № 1101912-1-9 |
3000 |
- зав. № 1102020-2-1 |
8977 |
- зав. № 1102221-5-1 |
6480 |
- зав. № 1102221-5-10 |
6521 |
- зав. № 1102221-5-11 |
5474 |
- зав. № 1102221-5-2 |
6516 |
- зав. № 1102221-5-3 |
6483 |
- зав. № 1102221-5-4 |
6534 |
- зав. № 1102221-5-5 |
6493 |
- зав. № 1102221-5-6 |
6575 |
- зав. № 1102221-5-7 |
6503 |
- зав. № 1102221-5-8 |
6509 |
Диаметр монтажной части, мм |
3,2±0,1 |
Электрическое сопротивление изоляции ТП при | |
температуре от +15 до +35 °С и относительной влажности |
100 |
воздуха от 30 до 80 %, МОм (при 100 В), не менее | |
Рабочие условия эксплуатации ТП | |
- температура окружающей среды, °С |
от -40 до +250 |
- относительная влажность окружающего воздуха, % |
до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
