Номер по Госреестру СИ: 70796-18
70796-18 Преобразователи термоэлектрические
(397A7666 исп. P006, P008, P009, P011)
Назначение средства измерений:
Преобразователи термоэлектрические модели 397A7666 исполнений P006, P008, P009,
P011 (далее - термопреобразователи или ТП) предназначены для измерений температуры воздуха/выхлопного газа в составе Газотурбинного двигателя 6F.03/6FA+E Прегольской ТЭС (г. Калининград), Талаховской ТЭС (г. Советск), Маяковской ТЭС (г. Гусев).
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели 397A7666 исполнений P006, P008, P009, P011ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Изготовитель
Фирма «Thermo Electric Instrumentation B.V.», НидерландыАдрес: Coenecoop 71-73, 2741 PH, P.O. Box 85, 2740 AB, Waddinxveen, The Netherlands Телефон: +31 (0) 85 760 73 00
Факс: +31 (0)85 760 73 01
W eb-сайт: www.te-instrumentation.com E-mail: info@te-instrumentation.com
Заявитель
Общество с ограниченной ответственностью «НПА Вира Реалтайм» (ООО «НПА Вира Реалтайм»)
ИНН 7719202425
Адрес: 109518, г. Москва, ул. Грайвороновская, д.4, стр.1
Телефон: +7(495) 723-75-59 Факс: +7(495) 723-75-59
Web-сайт: www.rlt.ru E-mail: info@rlt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи выполнены в виде измерительной вставки с двумя чувствительными элементами - термопарами с номинальной статистической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO) термоэлектродов, кабеля с удлинительными проводами и монтажных элементов.

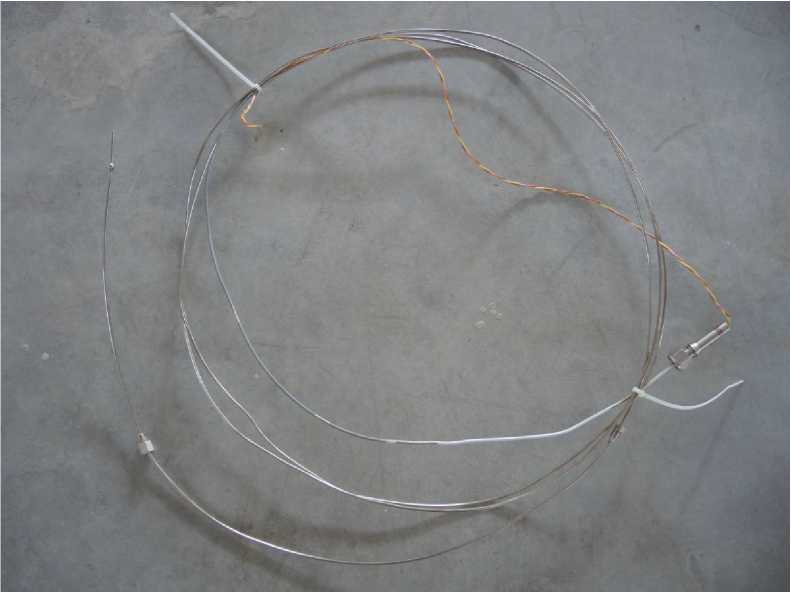

Фотография общего вида преобразователей термоэлектрических модели 397A7666 исполнений P006, P008, P009, P011 представлена на рисунке 1.
Рисунок 1 - Общий вид преобразователей термоэлектрических модели 397A7666 исполнений P006, P008, P009, P011
Пломбирование термопреобразователей не предусмотрено.
Таблица 6
Наименование |
Количество |
Преобразователь термоэлектрический модели 397A7666 исполнения P006 |
16 шт. |
Преобразователь термоэлектрический модели 397A7666 исполнения P008 |
7 шт. |
Преобразователь термоэлектрический модели 397A7666 исполнения P009 |
12 шт. |
Преобразователь термоэлектрический модели 397A7666 исполнения P011 |
5 шт. |
Паспорт |
40 экз. |
Таблица 1
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
К |
2 |
от -40 до +1200 |
±2,5 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P006 приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Длина монтажной части, мм: - зав. № 1100520-4-1 |
4007 |
- зав. № 1006997-2-1 |
5450 |
- зав. № 1006997-2-2 |
5620 |
- зав. № 1007417-5-3 |
3998 |
- зав. № 1008075-2-1 |
4075 |
- зав. № 1008075-2-3 |
4040 |
- зав. № 1008660-2-1 |
4061 |
- зав. № 1008660-2-2 |
4006 |
- зав. № 1008660-2-3 |
4001 |
- зав. № 1008660-2-5 |
4006 |
- зав. № 1100313-3-1 |
4039 |
- зав. № 1100520-4-3 |
4050 |
- зав. № 1100923-2-7 |
4023 |
- зав. № 1101049-2-1 |
3980 |
- зав. № 1101049-2-2 |
4037 |
- зав. № 1101049-2-3 |
4008 |
Диаметр монтажной части, мм |
3,2±0,1 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации ТП: - температура окружающей среды, °С |
от -40 до +250 |
- относительная влажность окружающего воздуха, % |
до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P008 приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение характеристики |
Длина монтажной части, мм: | |
- зав. № 1100238-2-1 |
4995 |
- зав. № 1100238-2-2 |
5050 |
- зав. № 1100622-1-1 |
4964 |
- зав. № 1100622-1-2 |
5021 |
- зав. № 1101076-3-2 |
4979 |
- зав. № 1007417-2-1 |
5025 |
- зав. № 1007417-2-2 |
4985 |
Продолжение таблицы 3
Наименование характеристики |
Значение характеристики |
Диаметр монтажной части, мм |
3,2±0,1 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации ТП:
|
от -40 до +250 до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P009 приведены в таблице 4.
Таблица 4
Наименование характеристики |
Значение характеристики |
Длина монтажной части, мм: - зав. № 1100234-1-1 |
5798 |
- зав. № 1100234-1-2 |
5533 |
- зав. № 1100234-1-3 |
5510 |
- зав. № 1100238-3-1 |
5580 |
- зав. № 1100238-3-2 |
5565 |
- зав. № 1100238-3-3 |
5525 |
- зав. № 1100300-3-1 |
5507 |
- зав. № 1100300-3-2 |
5505 |
- зав. № 1100923-3-1 |
5523 |
- зав. № 1100923-3-2 |
5516 |
- зав. № 1100923-3-3 |
5485 |
- зав. № 1101076-4-1 |
5530 |
Диаметр монтажной части, мм |
3,2±0,1 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации ТП: - температура окружающей среды, °С |
от -40 до +250 |
- относительная влажность окружающего воздуха, % |
до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
Технические характеристики преобразователей термоэлектрических модели 397A7666 исполнений P011 приведены в таблице 5.
Таблица 5
Наименование характеристики |
Значение характеристики |
Длина монтажной части, мм: - зав. № 1007891-3-1 |
6499 |
- зав. № 1100299-5-1 |
6575 |
- зав. № 1100300-4-1 |
6959 |
- зав. № 1101151-9-1 |
6518 |
- зав. № 1008075-4-1 |
6562 |
Диаметр монтажной части, мм |
3,2±0,1 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Продолжение таблицы 5
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации ТП:
|
от -40 до +250 до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
