Принцип действия копров основан на измерении количества энергии, затраченной на разрушение образца единичным ударным нагружением. Энергия, затраченная на деформацию образца, определяется как разность потенциальной энергии падающего груза, поднятого на расчётную высоту, и кинетической энергии в точке после разрушения образца.

Конструктивно копры состоят из основания, вертикальных колонн, падающего бойка с грузом и датчиком силы, грузовой лебедки, грузовой тележки подъема бойка с грузом, пульта управления и системы обработки данных, предназначенной для управления работой, проведения настройки, калибровки, задания видов испытаний и их параметров, отображения результатов измерений на дисплее и вывода данных на внешние устройства. Копры могут оснащаться устройствами для автоматической подачи, центрирования, удержания и охлаждения перед подачей испытываемого образца. Подъем падающего бойка с грузом осуществляется с помощью грузовой лебедки в ручном или автоматическом режиме. Копры могут быть оснащены устройством улавливания падающего бойка с грузом при отскоке от образца после ударного нагружения, для предотвращения повторного удара.

Падающий боек с грузом закреплен на грузовой тележке, свободно перемещающейся по колоннам.

Положение бойка с грузом по высоте, соответствующее выбранному значению энергии, устанавливается автоматически.

Для проведения теста задается либо высота падения падающего бойка с грузом, либо энергия необходимая для разрушения образца. В случае выбора энергии, программное обеспечение автоматически высчитывает необходимую высоту поднятия и массу падающего бойка. Масса падающего бойка меняется вручную путем добавления грузов с известной массой. Привод грузовой тележки поднимает падающий боек с грузом на необходимую высоту, отключается двигатель грузовой лебедки, разжимается захват, боек отсоединяется от тележки и падает вниз на образец.

Копры вертикальные КВ выпускаются в 30 модификациях. Модификации копров вертикальных КВ отличаются наибольшим номинальным значением потенциальной энергии падающего груза с бойком, габаритными размерами, массой, способом управления и обработки результатов измерений.

Структура условного обозначения копров: КВ-ХХХХХХ-Y, где: КВ - копер вертикальный;

ХХХХХХ- наибольшее номинальное значение потенциальной энергии падающего груза с бойком (2000; 3000; 4000; 6000; 10000; 20000; 30000; 40000; 50000 и 100000 Дж);

Y - способ управления обработки результатов измерений (М - ручное управление и вывод данных на ПК, А - управление и обработка данных на ПК, без обозначения - ручное управление и обработка данных с пульта управления).

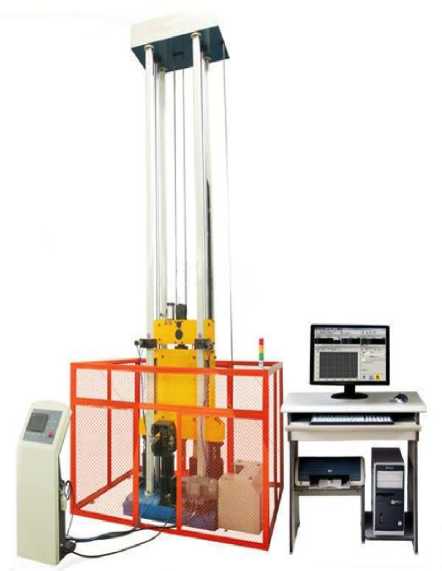

Общий вид копров вертикальных КВ представлен на рисунках 1, 2, 3.

Рисунок 1 - Общий вид копров вертикальных КВ с ручным управлением и обработкой данных с пульта управления

Рисунок 2 - Общий вид копров вертикальных КВ с ручным управлением и выводом данных на ПК

Рисунок 3 - Общий вид копров вертикальных КВ с управлением и обработкой данных на ПК

Пломбирование копров вертикальных КВ не предусмотрено.

Комплектность средства измерения приведена в таблице 4.

Таблица 5 - Комплект поставки копров вертикальных КВ

Таблица 2 - Метрологические характеристики копров вертикальных КВ

Таблица 3 - Метрологические характеристики копров вертикальных КВ

Таблица 4 - Основные технические характеристики копров вертикальных КВ
