Номер по Госреестру СИ: 70741-18
70741-18 Приборы для проверки высоковольтных выключателей
(ACTAS P260, ACTAS P360, ACTAS BTT)
Назначение средства измерений:
Приборы для проверки высоковольтных выключателей ACTAS P260, P360, BTT (далее -приборы) предназначены для измерений напряжения и силы электрического тока, а также электрического сопротивления постоянному току и времени срабатывания.
Внешний вид.
Приборы для проверки высоковольтных выключателей
Рисунок № 1
Внешний вид.
Приборы для проверки высоковольтных выключателей
Рисунок № 2
Внешний вид.
Приборы для проверки высоковольтных выключателей
Рисунок № 3
Общие сведения
Дата публикации - 28.08.2024
Срок свидетельства - 28.03.2024
Номер записи - 162597
ID в реестре СИ - 384997
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ACTAS P360, ACTAS P260, ACTAS BTT,
Производитель
Изготовитель - Фирма "KoCoS Messtechnik AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 11
Кол-во средств измерений - 11
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№565 от 2018.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Приборы для проверки высоковольтных выключателей (ACTAS P260, ACTAS P360, ACTAS BTT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70741-18 Приборы для проверки высоковольтных выключателей (ACTAS P260, ACTAS P360, ACTAS BTT) Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
31442-06 Приборы контроля высоковольтных выключателей (ПКВ/М6Н) ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
|
70741-18 Приборы для проверки высоковольтных выключателей (ACTAS P260, ACTAS P360, ACTAS BTT) Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
34283-07 Приборы контроля высоковольтных выключателей (ПКВ/М7) Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП") (РОССИЯ г. Иркутск) |
|
70741-18 Приборы для проверки высоковольтных выключателей (ACTAS P260, ACTAS P360, ACTAS BTT) Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
63774-16 Приборы контроля высоковольтных выключателей (ПКВ/У3.0 (модификация ПКВ/У3.1)) Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП») (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью «СКБ электротехнического приборостроения» (ООО «СКБ ЭП»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70278-18 26.01.2023 |
Анализаторы качества электрической энергии, EPPE CX, EPPE PX Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70279-18 26.01.2023 |
Системы регистрации отказов, SHERLOG CRX Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
70741-18 28.03.2024 |
Приборы для проверки высоковольтных выключателей, ACTAS P260, ACTAS P360, ACTAS BTT Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
72369-18 06.09.2024 |
Системы, ARTES Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74656-19 05.04.2024 |
Микроомметры, PROMET Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
79219-20 |
Система тестирования автоматических выключателей, ACTAS P6 Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.
«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.
Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Кто поверяет Приборы контроля высоковольтных выключателей (ПКВ/У3.0 (модификация ПКВ/У3.1))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 8 | 3 | 5 | 0 | 5 | 2 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 1 | 0 | 1 |
Стоимость поверки Приборы контроля высоковольтных выключателей (ПКВ/У3.0 (модификация ПКВ/У3.1))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7900 | 7900 |
Программное обеспечение
Приборы имеют встроенное и внешнее программное обеспечение (далее по тексту - ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО не является метрологически значимым и предназначено для связи приборов с персональным компьютером, с возможностью считывания служебной информации, управления приборами, оценки записей, отображения измеренных значений, без возможности влияния на метрологически значимые части встроенного ПО и измерительную информацию.
Идентификационные данные встроенного и внешнего ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные ПО ACTAS P260, ACTAS P360, ACTAS BTT
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
- |
ACTAS P |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
1.03 |
|
Цифровой идентификатор ПО |
- |
- |
Таблица 2 - Идентификационные данные ПО модулей PROMET SE
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
- |
PROMET SE |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
1.00 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам для проверки высоковольтных выключателей ACTAS P260, ACTAS P360, ACTAS BTTГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-004-18 «Приборы для проверки высоковольтных выключателей ACTAS P260, ACTAS P360, ACTAS BTT. Методика поверки», утвержденному ООО «ИЦРМ» 22.01.2018 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (регистрационный № 25985-09);
-
- трансформатор тока измерительный переносной ТТИП (регистрационный № 39854-08);
-
- прибор электроизмерительный многофункциональный Энергомонитор-3.1 КМ (регистрационный № 52854-13);
-
- шунт токовый АКИП-7501 (регистрационный № 49121-12);
-
- мультиметр 3458А (регистрационный № 25900-03);
-
- генератор сигналов произвольной формы 33120А (регистрационный № 26209-03). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
KoCoS Messtechnik AG, Германия
Адрес: Suedring 42 D-34497 Korbach, Germany
Телефон: +49 5631 9596-0
Факс: +49 5631 9596-16
E-mail: info@kocos.com
Web-сайт: www.kocos.com
Заявитель
Общество с ограниченной ответственностью «Евротест» (ООО «Евротест») ИНН 7805508583
Адрес: 198216, г. Санкт-Петербург, Ленинский проспект, д.140 Телефон (факс): (812) 703-05-55
Web-сайт: www.eutest.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия приборов основан на использовании регулируемого источника тока и напряжения при измерении параметров срабатывания проверяемых силовых выключателей, а также измерении и преобразовании аналоговых входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.
Приборы подключаются к персональному компьютеру (ПК) через интерфейс Ethernet (RJ45) или по USB. При подключении приборов к ПК, результаты измерений, сохраненные в памяти приборов, обрабатываются с помощью программного обеспечения.
В зависимости от назначения приборы комплектуются (опционально) модулем PROMET SE.
Приборы выполняют следующие функции:
-
- измерение силы электрического тока;
-
- измерение и преобразование значений выходных сигналов, поступающих от 9 аналоговых/цифровых датчиков для измерений силы прижима, длины хода и температуры;
- измерение напряжение электрического тока;
-
- измерение электрического сопротивления постоянному току с помощью модуля PROMET SE;
-
- измерение времени срабатывания контактов.
Приборы оснащены панелями управления с ЖК-дисплеями и набором функциональных кнопок.
Приборы выпускаются в трех модификациях ACTAS P260, ACTAS P360, ACTAS BTT отличающихся друг от друга конструктивным исполнением и техническими характеристиками.
Внешний вид приборов с указанием мест нанесения знака поверки и пломбирования от
несанкционированного доступа представлен на рисунках 1-3.
Место пломбирования (наклейкой места соединения корпуса с лицевой панелью)
Место нанесения знака поверки

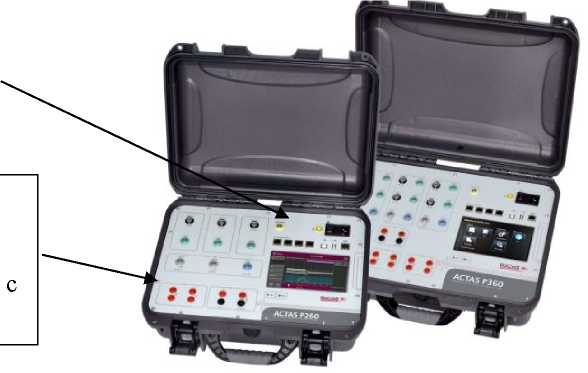

Рисунок 1 - Внешний вид ACTAS P260, ACTAS P360 с указанием мест нанесения знака поверки и пломбирования от несанкционированного доступа
Место нанесения знака поверки

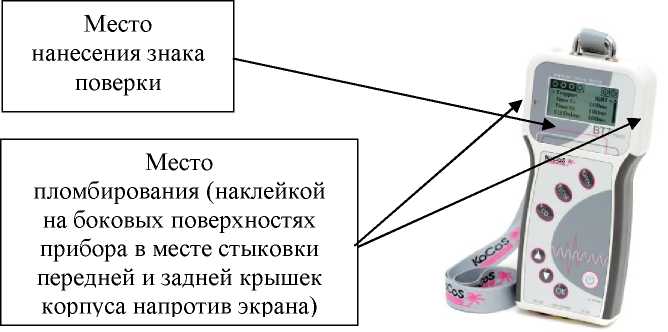

Рисунок 2 - Внешний вид ACTAS BTT
Место пломбирования (наклейкой места соединения корпуса с лицевой панелью)

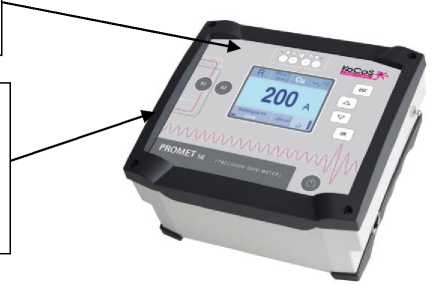

Рисунок 3 - Внешний вид модуля PROMET SE
Таблица 3 - Основные метрологические и технические характеристики приборов модификаций
ACTAS P260, ACTAS P360, ACTAS BTT
|
Наименование характеристики |
Значение |
|
ACTAS P260, ACTAS P360 | |
|
Диапазон измерений силы постоянного тока (для входа датчиков), мА |
от 0 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока (для входа датчиков), % |
±0,05 |
|
Диапазон измерений напряжения постоянного тока (для входа датчиков), В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока (для входа датчиков), % |
±0,05 |
|
Диапазон измерений силы постоянного/переменного тока |
от 0 до 15 |
|
при частоте 50 (60) Гц (для входа измерений силы |
от 0 до 32 |
|
электрического тока катушки и входа для измерений силы |
(до 100 А кратковременно |
|
электрического тока двигателя), А |
в течение 0,2 с) |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного/переменного тока при частоте 50 (60) Гц, % |
±0,05 |
|
Диапазон измерений напряжения постоянного/переменного тока при частоте 50 (60) Гц (для входа измерения напряжения электрического тока катушки), В |
от 0 до 300 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного/переменного тока при частоте 50 (60) Гц (для входа измерения напряжения катушки), % |
±0,05 |
|
Диапазон измерений напряжения постоянного/переменного тока при частоте 50 (60) Гц (для входа измерения напряжения электрического тока двигателя), В |
от 0 до 500 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного/переменного тока при частоте 50 (60) Гц (для входа измерения напряжения электрического тока двигателя), % |
±0,05 |
|
Пределы измерений времени срабатывания контактов в зависимости от частоты дискретизации f: - 500 Гц, мин |
13,33 |
|
- 30 кГц, с |
13 |
|
Пределы допускаемой абсолютной погрешности измерений времени срабатывания контактов, с |
±(1/f +0,000057изм) |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
ACTAS BTT | |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,5 |
|
Диапазон измерений времени срабатывания контактов, мс |
от 0 до 5000 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений времени срабатывания контактов, % |
±0,5 |
Таблица 4 - Основные метрологические и технические характеристики модулей PROMET SE
|
Наименование характеристики |
Значение |
|
Верхние пределы измерений электрического сопротивления постоянного тока, мОм |
0,125; 0,25; 1,25; 2,5; 12,5; 25; 250 |
|
Пределы допускаемой приведённой (к верхнему пределу) погрешности измерений электрического сопротивления постоянному току для пределов измерения, %:
|
±1,0 ±0,5 ±0,2 ±0,5 |
|
Диапазон индикации напряжения постоянного тока при измерении электрического сопротивления, В |
от 0 до 2,5 |
|
Диапазон воспроизведений силы постоянного тока при измерении электрического сопротивления, А |
от 5 до 200 |
Таблица 5 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры сети питания приборов: а) для модификаций ACTAS P260, ACTAS P360 |
от 110 до 265 |
|
от 110 до 265 |
|
б) для модификаций ACTAS BTT - от источника постоянного тока, В |
от 18 до 36 |
|
в) для модуля PROMET SE |
питание от встроенного аккумулятора (12 В; 24 Вт) |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: - модификация ACTAS P260 |
425х340х170 |
|
- модификация ACTAS P360 |
475x375x180 |
|
- модификация ACTAS BTT |
100х230х35 |
|
- модуль PROMET SE |
100x230x35 |
|
Масса, кг, не более: - модификация ACTAS P260 |
5,3 |
|
- модификация ACTAS P360 |
6,9 |
|
- модификация ACTAS BTT |
0,5 |
|
- модуль PROMET SE |
1,5 |
Окончание таблицы 5
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений: а) для модификаций ACTAS P260, ACTAS P360
б) для модификаций ACTAS BTT
в) для модуля PROMET SE
|
от 0 до +50 от 5 до 90 от -5 до +50 от 5 до 95 от -10 до +50 от 5 до 80 |
|
Средняя наработка на отказ, ч |
168 000 |
|
Срок службы, лет, не менее |
15 |
