Сведения о средстве измерений: 70279-18 Системы регистрации отказов

Номер по Госреестру СИ: 70279-18
70279-18 Системы регистрации отказов
(SHERLOG CRX)

Назначение средства измерений:
Системы регистрации отказов SHERLOG CRX (далее по тексту - системы) предназначены для измерений силы и напряжения постоянного и переменного тока, регистрации, хранения и анализа информации о стационарных и переходных процессах, предшествующих и сопутствующих аварийным отклонениям параметров в электрических сетях и машинах, контроля состояния устройств «включено-выключено», режимов ввода-вывода генераторов на электростанциях и регистрации коротких замыканий, а также для измерений, регистрации и анализа показателей качества электрической энергии.

сертификация программного обеспечения
Внешний вид. Системы регистрации отказов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы регистрации отказов
Рисунок № 1
Внешний вид. Системы регистрации отказов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы регистрации отказов
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 26.01.2023
Номер записи - 162093
ID в реестре СИ - 384493
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SHERLOG CRX,

Производитель

Изготовитель - Фирма "KoCoS Messtechnik AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.

Приказы РСТ, где упоминается данный тип СИ

№135 от 2018.01.26 Об утверждении типов средств измерений

Наличие аналогов СИ: Системы регистрации отказов (SHERLOG CRX)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
70279-18 Системы регистрации отказов (SHERLOG CRX)
Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ )
52533-13 Регистраторы электрических процессов цифровые (Парма РП4.11)
ООО "Парма" (РОССИЯ г.С.-Петербург)
70279-18 Системы регистрации отказов (SHERLOG CRX)
Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ )
76912-19 Регистраторы показателей качества электрической энергии (Парма РК1.01)
ООО "Парма" (РОССИЯ г.С.-Петербург)

Все средства измерений ООО "Парма"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
70278-18
26.01.2023
Анализаторы качества электрической энергии, EPPE CX, EPPE PX
Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ )
ОТ
МП
5 лет
70279-18
26.01.2023
Системы регистрации отказов, SHERLOG CRX
Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ )
ОТ
МП
4 года
70741-18
28.03.2024
Приборы для проверки высоковольтных выключателей, ACTAS P260, ACTAS P360, ACTAS BTT
Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ )
ОТ
МП
2 года
72369-18
06.09.2024
Системы, ARTES
Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ )
ОТ
МП
1 год
74656-19
05.04.2024
Микроомметры, PROMET
Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ )
ОТ
МП
2 года
79219-20

Система тестирования автоматических выключателей, ACTAS P6
Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ )
ОТ
МП
1 год

Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр (задается фильтром).

В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
   - MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
   - MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
   - год - период анализа данных в годах (от 2010 до н.д.).

Стоимость 200 руб. или по подписке

Кто поверяет Регистраторы показателей качества электрической энергии (Парма РК1.01)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
РСТ
  • SHERLOG CRX
  • 6 6 0 0 6 6 0

    Стоимость поверки Регистраторы показателей качества электрической энергии (Парма РК1.01)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Системы имеют встроенное и внешнее программное обеспечение (далее по тексту - ПО).

    Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и недоступна для потребителя.

    Внешнее ПО состоит из ПО SHERLOG Online и SHERLOG Analysis. Данные ПО не являются метрологически значимыми и предназначены для связи систем с персональным компьютером, с возможностью считывания служебной информации, управления системами, оценки записей, отображения измеренных значений, без возможности влияния на метрологически значимые части встроенного ПО и измерительную информацию.

    Идентификационные данные встроенного и внешнего ПО приведены в таблице 1.

    Таблица 1 - Характеристики встроенного и внешнего ПО

    Идентификационные данные (признаки)

    Значение

    Встроенное

    Внешнее

    SHERLOG

    Analisys

    SHERLOG

    Online

    Идентификационное наименование ПО

    -

    SHE]

    RLOG

    Номер версии (идентификационный номер ПО), не ниже

    1.03

    1.03

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    -

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к системам регистрации отказов SHERLOG CRX

    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

    ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.

    ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения.

    ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.

    ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств.

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу ИЦРМ-МП-177-17 «Системы регистрации отказов SHERLOG CRX. Методика поверки», утвержденному ООО «ИЦРМ» 03.11.2017 г.

    Основные средства поверки:

    - калибратор универсальный 9100  (регистрационный номер в Федеральном

    информационном фонде 25985-09);

    - установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14);

    - шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде 49121-12);

    - трансформатор тока измерительный переносной ТТИП (регистрационный номер в Федеральном информационном фонде 39854-08);

    - сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14);

    - мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке или в формуляр.


    Изготовитель


    KoCoS Messtechnik AG, Германия
    Адрес: Suedring 42 D-34497 Korbach, Germany
    Телефон: +49 5631 9596-0
    Факс: +49 5631 9596-16
    E-mail: info@kocos.com
    Web-сайт: www.kocos.com

    Заявитель


    Общество с ограниченной ответственностью «Евротест» (ООО «Евротест»)
    ИНН 7805508583
    Адрес: 198216, г. Санкт-Петербург, Ленинский проспект, д.140
    Телефон (факс): (812) 703-05-55
    Web-сайт: www.eutest.ru

    Испытательный центр

    Общество с ограниченной ответственностью « разработок в области метрологии»
    Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип действия систем основан на измерении и преобразовании аналоговых входных сигналов напряжения и силы тока в цифровую форму и их программной обработке встроенным микропроцессором.

    Системы применяются на объектах электроэнергетики, связанных с генерацией, передачей, распределением и потреблением электроэнергии в электрических сетях в электроустановках любого класса напряжений, а также могут применяться для наблюдения, регистрации, анализа и управления технологическими параметрами различных производственных процессов.

    Системы могут использоваться в качестве централизованной или децентрализованной системы мониторинга и объединяют в себе следующие функции:

    • - регистратор аварийных событий с высоким разрешением и частотой дискретизации до 30 кГц для анализа переходных процессов;

    • - регистратор динамических нарушений в электрических сетях;

    • - регистратор параметров электрических процессов;

    • - измеритель действующего значения напряжения и тока;

    • - регистратор событий;

    • - анализатор качества электрической энергии, соответствующий классу А характеристик процесса измерений по ГОСТ 30804.4.30-2013:

    • - фазное напряжение переменного тока;

    • - среднеквадратическое значение фазного напряжения переменного тока за полупериод;

    • - линейное напряжение переменного тока;

    • - среднеквадратическое значение линейного напряжения переменного тока за полупериод;

    • - кратковременная и длительная доза фликера;

    • - среднеквадратическое значение n-ой гармонической составляющей напряжения переменного тока и суммарный коэффициент гармонических составляющих кривой напряжения (THD);

    • - среднеквадратическое значение h-ой интергармонической составляющей напряжения переменного тока;

    • - сигналы управления;

    • - среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности;

    • - продолжительность особого события;

    • - определение места повреждения на воздушных линиях электропередач 35 кВ и выше;

    • - устройство синхронизированных векторных измерений;

    - интеграция в цифровых системах управления и защиты подстанций;

    - автоматическая доставка по цифровым и модемным каналам коммуникации файлов регистрации, формирование и доставка отчётов о событиях, происходящих в контролируемых системах электроснабжения, в центры диспетчеризации.

    Системы представлены блоком регистрации (далее по тексту - БР), выполненном в виде прибора в металлическом корпусе. На передней панели расположены: цветной графический дисплей с сенсорным экраном, клавиатура, индикаторы работы, интерфейсы связи и передачи данных. На задней панели расположены разъемы для подключения к объекту измерений, разъемы для подключения внешнего питания, разъемы для подключения к интерфейсному модулю (опционально), разъемы для подключения к модулю синхронизации (опционально), разъемы для подключения к модулю центрального процессора со стандартными интерфейсами, гальванически развязанные выходы с электронной коммутацией для аварийных сигналов.

    Дополнительно системы могут комплектоваться внешними измерительными резисторами (шунтами), датчиками тока, токовыми клещами переменного тока МСР 02, адаптерами, антенной GPS.

    В зависимости от назначения БР может быть оснащен следующими модулями:

    - аналоговый модуль тип 1: содержит 8 гальванически изолированных аналоговых входов для измерения напряжения постоянного (переменного) тока. Каждый отдельный вход имеет 3 предела измерений напряжения постоянного тока и 3 предела измерений напряжения переменного тока для универсального использования. Данный модуль позволяет осуществлять измерение силы постоянного и переменного тока, при помощи внешних измерительных резисторов (шунтов), датчиков тока, токовых клещей переменного тока МСР 02, адаптера;

    - аналоговый модуль тип 2: содержит 4 гальванически изолированных аналоговых входа для измерения силы переменного тока. Каждый отдельный вход имеет 3 предела измерений для универсального использования;

    - модуль дискретных входных сигналов : содержит 16 дискретных входов. Дискретные входы предназначены для работы с напряжением постоянного тока от 24 до 300 В;

    - модуль дискретных выходных сигналов: содержит 10 дискретных выходов. Дискретные выходы предназначены для воспроизведения сигналов состояния и аварийной сигнализации.

    - модуль синхронизации: предназначен для синхронизации текущего времени с различными стандартами времени.

    Общее количество аналоговых и дискретных входов не более 32 и 128 шт. соответственно.

    Общий вид систем, места пломбирования от несанкционированного доступа и нанесения знака поверки представлены на рисунке 1.

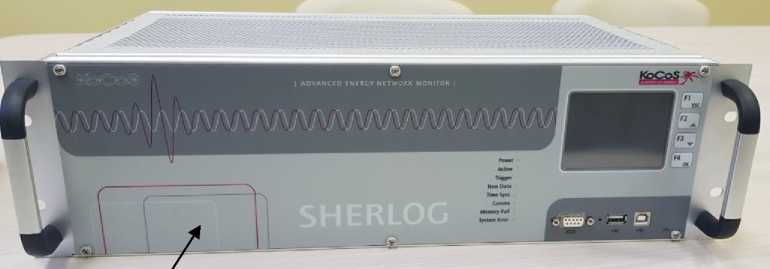

    Внешний вид. Регистраторы показателей качества электрической энергии (Парма РК1.01), http://oei-analitika.ru

    С5

    I ADVANCED ENERGY NETWORK MONIIOR |

    а) передняя панель

    Место нанесения знака поверки

    Места пломбирования от несанкционированного доступа

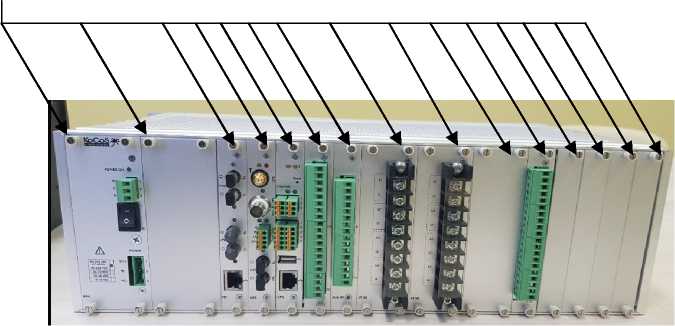

    Внешний вид. Регистраторы показателей качества электрической энергии (Парма РК1.01), http://oei-analitika.ru

    б) задняя панель

    Рисунок 1 - Общий вид систем, места пломбирования от несанкционированного доступа и нанесения знака поверки


    Комплектность систем представлена в таблице 5.

    Таблица 5 - Комплектность систем

    Наименование

    Количество

    Примечание

    Системы регистрации отказов

    SHERLOG CRX

    1 шт.

    -

    Антенна GPS

    1 шт.

    Поставляется по отдельному заказу

    Датчик тока

    -

    Поставляется по отдельному заказу (точное количество определяется при заказе)

    Клещи токоизмерительные МСР 02

    -

    Поставляется по отдельному заказу (точное количество определяется при заказе)

    Адаптер для измерения тока 20 мА

    -

    Поставляется по отдельному заказу (точное количество определяется при заказе)

    Руководство по эксплуатации

    1 экз.

    -

    Формуляр

    1 экз.

    -

    Методика поверки

    1 экз.

    ИЦРМ-МП-177-17


    Основные метрологические и технические характеристики систем приведены в таблицах 2-4.

    Таблица 2 - Метрологические характеристики систем

    Наименование характеристики

    Диапазон измерений

    Пределы допускаемой погрешности измерений: приведённой (y)1); абсолютной (Д)

    Аналоговый модуль тип 1

    Среднеквадратическое значение напряжения переменного тока, В

    от 0,001 до 0,2 от 0,004 до 0,7 от 1,5 до 300

    ±0,05 % (y)

    Напряжение постоянного тока,

    В

    от -0,282 до +0,282 от -1 до +1 от -424 до +424

    ±0,05 % (y)

    Среднеквадратическое значение силы переменного тока, А5)

    от 0,1 до 20 2) от 0,2 до 40 22))3) от 0,5 до 100 22)) 3)

    от 1 до 200 2)

    ±0,12 % (y)

    ±0,12 % (y)

    ±0,12 % (y) 2); ±1,1 % (y)3)

    ±0,12 % (y)

    Сила постоянного тока:

    • - в мА 4)

    • - в А 5)

    от -20 до +20

    от 4 до 20

    ±0,12 % (y)

    от -28 до +28 от -56 до +56 от -141 до +141 от -282 до +282

    ±0,12 % (y)

    Аналоговый модуль тип 2

    Среднеквадратическое значение силы переменного тока, А

    от 0 до 10 А от 0,005'Тном до 10Аном (при Тном = 1 А) от 0,00А1ном до 2^1ном (при 1ном = 5 А);

    от 0 до 40 А от 0,005Тном до 40Аном (при 1ном = 1 А) от 0,00А1ном до 8^1ном (при 1ном = 5 А);

    от 0 до 200 А от 0,00А1ном до 200^ном (при Тном = 1 А) от 0,005Тном до 40Аном (при 1ном = 5 А)

    ±0,05 % (y)

    Модуль синхронизации

    Текущее время встроенных часов, ч 6)

    24

    ± 1 мкс (Д)

    Окончание таблицы 2__________________________________________________________________

    Примечания

    • 1) за нормирующее значение принимается верхнее значение диапазона измерений;

    • 2) при использовании внешнего датчика тока, соответствующего диапазона, при подключении его ко входу с диапазоном измерений среднеквадратического значения напряжения переменного тока от 0,001 до 0,2 В;

    • 3) при использовании клещей токоизмерительных МСР 02 при подключении их ко входу с диапазоном измерений среднеквадратического значения напряжения переменного тока от 0,001 до 0,2 В;

    • 4)

    при использовании адаптера для измерений силы постоянного тока, соответствующего диапазона, при подключении его ко входу с диапазоном измерений напряжения постоянного тока от -0,282 до +0,282 В;

    5) при использовании внешнего датчика тока, соответствующего диапазона, при подключении его ко входу с диапазоном измерений напряжения постоянного тока от -0,282 до +0,2862) В;

    6) c использованием синхронизации при помощи GPS и Interlink.

    При измерении среднеквадратического значения n-ой гармонической и А-интер-гармонической составляющих напряжения переменного тока номинальное значение напряжения переменного тока выбирается из диапазонов от 0,001 до 0,2 В; от 0,004 до 0,7 В; от 1,5 до 300 В.

    Таблица 3 - Метрологические характеристики показателей качества электрической энергии

    Наименование характеристики

    Диапазон измерений

    Пределы допускаемой погрешности измерений: относительной (6); абсолютной (Д)

    Частота переменного тока, Гц

    от 42,5 до 57,5

    от 51 до 69

    ±0,005 Гц (Д)

    Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности, В

    от 0,001 до 0,2 от 0,004 до 0,7 от 1,5 до 300

    ±0,1 % (6)

    Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности, А

    от 0,005 до 10 от 0,1 до 20 2)

    от 0,2 до 40 1)22)) 83)) от 0,5 до 100 22)) 3) от 1 до 200 2)

    ±0,1 % (6)

    ±0,22 % (6)

    ±0,1 % (6) 1)8); ±0,22 % (6) 2) ±0,22 % (6) 2); ±2,2 % (6) 3) ±0,22 % (6) 3)

    Суммарный коэффициент гармонических составляющих кривой напряжения переменного тока, %

    от 0 до 100

    ±0,3 % (6)

    Суммарный коэффициент гармонических составляющих кривой силы переменного тока, %

    от 0 до 100

    ±0,3 % (6)

    Среднеквадратическое значение n-ой гармонической составляющей напряжения переменного тока U(n) (n 0.. .63), в % от ином7)

    от 0 до 100

    ±0,15 % (6) (при U(n) < 0,01ном)

    ±0,5 % (6) (0,01ном '   <0,2ном)

    Окончание таблицы 3

    Наименование характеристики

    Диапазон измерений

    Пределы допускаемой погрешности измерений: относительной (6); абсолютной (Д)

    Среднеквадратическое значение h-интергармонической составляющей напряжения переменного тока U(h)

    (h 0.. .63), в % от U

    от 0 до 100

    ±0,15 % (6)

    (при U(h) < 0,01 •Цном) ±0,5 % (6) (0,01ном <U(h) <0,2ном)

    Активная фазная электрическая мощность, Вт

    от 0,005п/п до Ц-Ц 4)

    ±0,1 % (6) 5) ±0,22 % (6) 2) 6) ±2,2 % (6) 3) 6)

    Активная суммарная по 3-м фазам электрическая мощность, Вт

    от 0,015-Un-In до

    3^п^1п 4)

    ±0,2 % (6) 5) ±0,44 % (6) 2) 6) ±4,4 % (6) 3) 6)

    Реактивная фазная электрическая мощность, вар

    от 0,005пп до ЦДп 4)

    ±0,1 % ' (6) 5) ±0,22 % (6) 2) 6) ±2,2 % (6) 3) 6)

    Реактивная суммарная по 3-м фазам электрическая мощность, вар

    от 0,015П-1П до

    3-Цп-1п 4)

    ±0,2 %' (6) 5) ±0,44 % (6) 2) 6) ±4,4 % (6) 3) 6)

    Полная фазная электрическая мощность, В^А

    от 0,005ип'1п до Цп-1п4)

    ±0,1 % ' (6) 5) ±0,22 % (6) 2) 6) ±2,2 % (6) 3) 6)

    Полная суммарная по 3-м фазам электрическая мощность, В • А

    от 0,015п-1п до

    3-Цп-1п 4)

    ±0,2 %' (6) 5) ±0,44 % (6) 2) 6) ±4,4 % (6) 3) 6)

    Коэффициент мощности 5)

    от -1 до +1

    ±0,1 % (6)

    Угол фазового сдвига между напряжениями, .. ° 5)

    от -180 до +180

    ±0,1°(Д)

    Угол фазового сдвига между токами,

    °

    от -180 до +180

    ±0,1° (Д) 5); ±3° (Д) 3)

    Угол фазового сдвига между напряжением и током, .. °

    от -180 до +180

    ±0,1° (Д) 5); ±3° (Д) 3)

    Кратковременная и длительная дозы фликера

    от 0,2 до 10

    ±5 % (6)

    Примечания

    • 1) при использовании аналогового модуля типа 2;

    • 2) при использовании внешнего датчика тока, соответствующего диапазона, при подключении его ко входу аналогового модуля типа 1 с диапазоном измерений среднеквадратического значения напряжения переменного тока от 0,001 до 0,2 В;

    • 3) при использовании клещей токоизмерительных МСР 02 при подключении их ко входу аналогового модуля типа 1 с диапазоном измерений среднеквадратического значения напряжения переменного тока от 0,001 до 0,2 В;

    • 4) Un - верхнее значение диапазона измерений среднеквадратического значения напряжения переменного тока согласно таблице 2 для аналогового модуля типа 1; 1п - верхнее значение диапазона измерений среднеквадратического значения силы переменного тока согласно таблице 2 (конкретное значение выбирается в зависимости от используемого аналогового модуля);

    • 5) при использовании только аналоговых модулей 1 и 2;

    • 6) для измерений среднеквадратического значения напряжения переменного тока используется вход аналогового модуля типа 1 с диапазоном измерений от 1,5 до 300 В;

    • 7) ином - номинальное значение напряжении переменного тока.

    • 8) На диапазоне 200 А аналогового модуля 2.

    Таблица 4 - Общие технические характеристики систем

    Наименование характеристики

    Значение

    Параметры сети питания:

    • - напряжение переменного тока при частоте от 47 до 63 Гц, В

    • - напряжение постоянного тока, В

    от 85 до 265

    от 9 до 18

    от 18 до 36

    от 36 до 72

    от 90 до 365

    Потребляемая мощность, В^А, не более

    30

    Габаритные размеры (длинахширинахвысота), мм, не более

    483х133х263

    Масса, кг, не более

    2,9

    Рабочие условия измерений:

    • - температура окружающего воздуха, °С

    • - относительная влажность воздуха, %

    от -5 до +50

    от 5 до 95

    Средняя наработка на отказ, ч

    200000

    Средний срок службы, лет

    30
