Номер по Госреестру СИ: 79219-20
79219-20 Система тестирования автоматических выключателей
(ACTAS P6)
Назначение средства измерений:
Система тестирования автоматических выключателей ACTAS P6 (далее - система) предназначена для измерений напряжения и силы электрического тока.
Внешний вид.
Система тестирования автоматических выключателей
Рисунок № 1
Общие сведения
Дата публикации - 20.10.2020
Срок свидетельства -
Номер записи - 178481
ID в реестре СИ - 1383059
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ACTAS P6, -,
Производитель
Изготовитель - Фирма "KoCoS Messtechnik AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№785 от 2023.04.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1621 от 2015.12.16 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ «Горячий Ключ»
№1592 от 2020.09.23 об утверждении типа средств измерений_35 шт
Наличие аналогов СИ: Система тестирования автоматических выключателей (ACTAS P6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KoCoS Messtechnik AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70278-18 26.01.2023 |
Анализаторы качества электрической энергии, EPPE CX, EPPE PX Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
70279-18 26.01.2023 |
Системы регистрации отказов, SHERLOG CRX Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
70741-18 28.03.2024 |
Приборы для проверки высоковольтных выключателей, ACTAS P260, ACTAS P360, ACTAS BTT Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
72369-18 06.09.2024 |
Системы, ARTES Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74656-19 05.04.2024 |
Микроомметры, PROMET Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
79219-20 |
Система тестирования автоматических выключателей, ACTAS P6 Фирма "KoCoS Messtechnik AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Система тестирования автоматических выключателей (ACTAS P6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ИП КАЗАКОВ ПАВЕЛ СЕРГЕЕВИЧ (RA.RU.320038) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Система тестирования автоматических выключателей (ACTAS P6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) системы разделено на 2 группы - встроенное ПО и внешнее ПО.
Встроенное ПО, влияющее на метрологические характеристики, устанавливается в энергозависимую память системы в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты - «высокий» в соответствии с Р 50.2.077-2014). Встроенное ПО не может быть считано без применения специальных программно-технических устройств.
Внешнее ПО не является метрологически значимым и предназначено для связи системы с ПК, с возможностью считывания служебной информации, управления системой, оценки записей, отображения измеренных значений, без возможности влияния на метрологически значимые части системы и измерительную информацию.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
встроенное ПО |
внешнее ПО | |
|
Идентификационное наименование ПО |
- |
ACTAS |
|
Номер версии (идентификационный номер ПО), не ниже |
- |
2.50 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе тестирования автоматических выключателей ACTAS P6
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-060-20 «Система тестирования автоматических выключателей ACTAS P6. Методика поверки», утвержденному ООО «ИЦРМ» 27.03.2020 г.
Основные средства поверки:
-
- калибратор универсальный 9100 (регистрационный номер в федеральном
информационном фонде 25985-09);
-
- прибор электроизмерительный эталонный многофункциональный
«Энергомонитор-3.1КМ» (регистрационный номер в федеральном информационном фонде 52854-13);
-
- шунт токовый АКИП-7501 (регистрационный номер в федеральном информационном фонде 49121-12);
-
- мультиметр 3458А (регистрационный номер в федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на корпус системы, согласно рисунку 1.
Изготовитель
KoCoS Messtechnik AG, ГерманияАдрес: Suedring 42 D-34497 Korbach, Germany
Телефон: +49 5631 9596-0
Факс: +49 5631 9596-16
E-mail: info@kocos.com
Web-сайт: www.kocos.com
Заявитель
Общество с ограниченной ответственностью «СервисМонтажИнтеграция»
(ООО «СМИ»)
ИНН 1660066592
Адрес: 420053, Республика Татарстан, г. Казань, Поперечно-Ноксинская улица, дом 3, офис 31
Телефон: +7 (843) 234-46-33
Web-сайт: www.smi.su
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия системы основан на аналого-цифровом преобразовании входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.
Система подключается к персональному компьютеру (далее - ПК) через интерфейс RS-232 или по USB. При подключении системы к ПК, результаты измерений, сохраненные в памяти системы, обрабатываются с помощью программного обеспечения.
Система применяется на объектах электроэнергетики, связанных с генерацией, передачей, распределением и потреблением электроэнергии в электрических сетях в электроустановках, а также может применяться для наблюдения, регистрации, анализа и управления технологическими параметрами различных производственных процессов.
Конструктивно система выполнена в металлическом корпусе с размещенными на лицевой панели разъемами.
Общий вид системы с указанием места нанесения знака поверки представлен на рисунке 1.
Место нанесения знака поверки

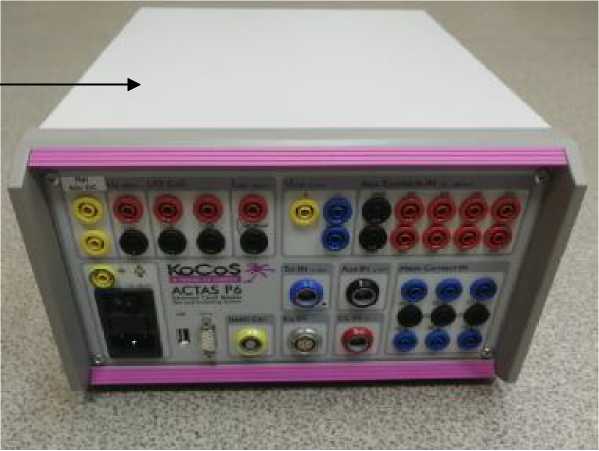

Рисунок 1 - Общий вид системы с указанием мест нанесения знака поверки
Пломбирование системы не предусмотрено.
Основные метрологические и технические характеристики системы приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики системы
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока (для канала измерений силы электрического тока катушки), А |
от 0 до 30 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,2 |
|
Диапазон измерений силы переменного тока при частоте 50 Гц, А:
|
от 0 до 30 от 0 до 40 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы переменного тока при частоте 50 Гц, % |
±0,2 |
|
Диапазон измерений напряжения переменного тока при частоте 50 Гц, В |
от 0 до 300 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения переменного тока при частоте 50 Гц, % |
±0,2 |
|
Диапазон измерений напряжения постоянного тока (для каналов подключения внешних датчиков), В |
от -10 до +10 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений напряжения постоянного тока (для каналов подключения внешних датчиков), % |
±0,2 |
Таблица 3 - Основные технические характеристики системы
|
Наименование характеристики |
Значение |
|
Параметры сети питания: напряжение от источника постоянного тока, В - напряжение от сети переменного тока частотой от 47 до 63 Гц, В |
от 120 до 350 от 85 до 285 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: |
257х160х316 |
|
Масса, кг, не более |
4 |
|
Рабочие условия измерений: температура окружающего воздуха, °С - относительная влажность воздуха без конденсации, % |
от +10 до +50 от 5 до 90 |
|
Средняя наработка на отказ, ч |
168 000 |
|
Срок службы, лет, не менее |
15 |
