Номер по Госреестру СИ: 70712-18
70712-18 Контроллеры программируемые логические
(AS)
Назначение средства измерений:
Контроллеры программируемые логические серии AS (далее - ПЛК) предназначены для измерительного аналого-цифрового преобразования сигналов силы и напряжения постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления; цифроаналогового преобразования сигналов силы и напряжения постоянного электрического тока.
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Внешний вид.
Контроллеры программируемые логические
Рисунок № 2
Программное обеспечение
Программное обеспечение (ПО) контроллеров функционально разделено на две группы: встроенное системное программное обеспечение (ВСПО) и сервисное ПО, устанавливаемое на персональный компьютер.
ВСПО содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память контроллеров на заводе-изготовителе. В процессе эксплуатации изменение ВСПО пользователем невозможно (уровень защиты «высокий» в соответствии с Р 50.2.077-2014).
Метрологические характеристики ПЛК, указанные в таблице 2, приведены с учетом влияния ВСПО.
Сервисное ПО -«ISPSoft» - не является метрологически значимым, так как его функциями является конфигурирование ПЛК, а также создание алгоритмической программы ПЛК. В процессе эксплуатации изменение конфигурации ПЛК посредством сервисного ПО пользователем может быть защищено паролём (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Идентификационные данные сервисного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные сервисного ПО | |
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ISPSoft |
Номер версии (идентификационный номер ПО) |
Не ниже v2.0 |
Цифровой идентификатор ПО |
Не используется |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам программируемым логическим серии ASГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Заявитель
Общество с ограниченной ответственностью «Дельта Энерджи Системс» (ООО «Дельта Энерджи Системс»)Адрес: 121357, Россия, г. Москва, ул. Верейская, 17
Юридический адрес: 101000, Россия, г. Москва, Покровский бульвар, д.4/17, стр. 4б Телефон: (495) 644-32-40
Факс: (495) 644-32-41
Web-сайт: www.deltaww. com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва , ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия ПЛК основан на измерении и преобразовании сигналов силы и напряжения постоянного электрического тока, сигналов от термопар и термопреобразователей сопротивления в цифровой код при помощи аналого-цифрового преобразователя (АЦП) и на преобразовании цифрового кода в воспроизводимые сигналы силы и напряжения постоянного электрического тока при помощи цифро-аналогового преобразователя (ЦАП).
ПЛК относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации:
-
- центрального управляющего устройства;
-
- модулей ввода/вывода дискретных сигналов;
-
- модулей ввода/вывода аналоговых сигналов: AS04AD-A, AS04DA-A, AS06XA-A, AS04RTD-A, AS04TC-A, AS02LC-A;
-
- технологических модулей;
-
- коммуникационных модулей;
-
- блока питания.
На лицевой поверхности центрального управляющего устройства расположены разъёмы Ethernet и miniUSB для подключения к ПК.

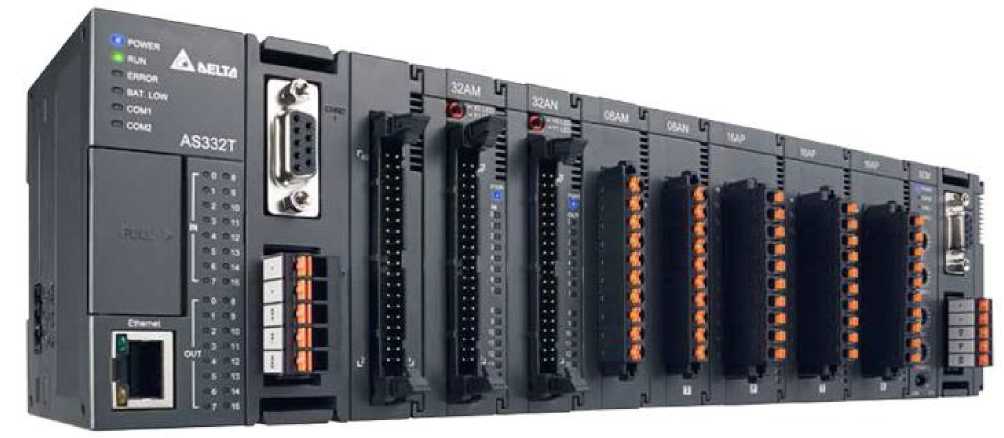

Общий вид ПЛК в сборе представлен на рисунке 1.

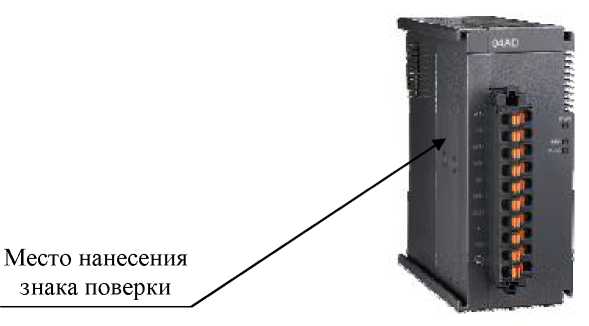

Общий вид модулей ввода/вывода сигналов и место нанесения знака поверки представлен на рисунке 2.
Рисунок 1 - Общий вид ПЛК в сборе
Рисунок 2 - Общий вид модулей ввода/вывода сигналов и место нанесения знака поверки
Пломбирование ПЛК не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Модули аналогового ввода/вывода |
AS04AD-A, AS04DA-A, AS06XA-A, AS04RTD-A, AS04TC-A, AS02LC-A |
в соответствии с заказом |
Центральное управляющее устройство; технологический модуль; коммуникационный модуль; блок питания |
в соответствии с заказом | |
Руководство по эксплуатации на русском языке |
1 экз. | |
Методика поверки |
МП 201-002-2018 |
1 экз. |
Основные метрологические характеристики измерительных каналов (ИК) модулей ПЛК приведены в таблице 2.
Таблица 2 - Основные метрологические характеристики ИК модулей ПЛК
Тип модуля |
Количество ИК ввода/ вывода |
Диапазоны преобразования аналоговых сигналов |
Пределы допускаемой основной приведенной к диапазону преобразования погрешности, ±, % |
Пределы допускаемой приведенной к диапазону преобразования погрешности в рабочих условиях эксплуатации, ±, % |
1 |
2 |
3 |
4 |
5 |
Модули аналогового ввода сигналов силы и напряжения постоянного электрического тока | ||||
AS04AD-A |
4/0 |
от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА |
0,2 |
0,5 |
Модули аналогового вывода сигналов силы и напряжения постоянного электрического тока | ||||
AS04DA-A |
0/4 |
от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА |
0,2 |
0,5 |
Модули аналогового ввода/вывода сигналов силы и напряжения постоянного электрического тока | ||||
AS06XA-A |
4/2 |
от 0 до 5 В от 1 до 5 В от 0 до 10 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА* |
0,2 |
0,5 |
Модули аналогового ввода сигналов от термопреобразователей сопротивления (в соответствии с ГОСТ 6651-2009) | ||||
AS04RTD-A |
4/0 |
Pt100/1000 от -180 до +800 °С |
0,1 |
0,5 |
100Н/1000Н от -80 до +170 °С |
0,5 |
1,0 | ||
50М от -50 до +150°С |
4 |
6 | ||
100М от -50 до +150°С |
2 |
4 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
Модули аналогового ввода сигналов от термопар (в соответствии с ГОСТ Р 8.585-2001) | ||||
AS04TC-A |
4/0 |
Термопары типов: J: от -100 до +1200 °С K: от -100 до +1350 °С R, S: от 0 до +1750 °С T: от -150 до +400 °С E: от -150 до +980 °С N: от -150 до +1300 °С Напряжение постоянного электрического тока: от -100 до +100 мВ |
0,5 |
1,0 |
Модули аналогового ввода сигналов от тензодатчиков | ||||
AS02LC-A |
2/0 |
от 0 до 1 мВ/В от 0 до 2 мВ/В от 0 до 4 мВ/В от 0 до 6 мВ/В от 0 до 20 мВ/В от 0 до 40 мВ/В от 0 до 80 мВ/В |
0,04 |
0,05 |
Примечание: *- только для ИК ввода |
Основные технические характеристики ПЛК приведены в таблице 3.
Таблица 3 - Основные технические характеристики ПЛК
Наименование характеристики |
Значение |
Нормальные условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +20 до +30 |
- относительная влажность, % |
от 5 до 95 |
Рабочие условия эксплуатации: | |
- температура окружающего воздуха, °С |
от -20 до +60 |
- относительная влажность, % |
от 5 до 95 |
Температура хранения, °С |
от -40 до +80 |
Параметры электрического питания модуля питания: | |
- напряжение переменного тока, В |
от 100 до 240 |
- частота переменного тока, Гц |
50/60 |
Параметры электрического питания модулей аналогового ввода/вывода: | |
- напряжение постоянного тока, В |
от 20,4 до 28,8 |
Максимальное число модулей аналогового ввода/вывода |
16 |
Габаритные размеры модулей ввода/вывода, мм, не более: | |
- высота (с/без клеммной колодки) |
95/75 |
- ширина |
35 |
- длина |
88 |
Масса модуля ввода/вывода, кг, не более |
0,4 |
