Номер по Госреестру СИ: 44942-10
44942-10 Контроллеры программируемые логические
(DELTA DVP)
Назначение средства измерений:
Контроллеры программируемые логические DELTA DVP (далее по тексту - контроллеры) предназначены для измерений выходных аналоговых сигналов от первичных измерительных преобразователей в виде напряжения и силы постоянного тока, сигналов термопар и термометров сопротивления и на основе получаемой измерительной информации выработки сигналов регулирования параметров технологического процесса, выдачи сигналов сигнализации, диспетчерского управления.
Внешний вид.
Контроллеры программируемые логические
Рисунок № 1
Программное обеспечение
Для преобразования измеренных аналоговых сигналов в цифровой код используются алгоритмы, реализованные в микропрограммах модулей ввода/вывода. Машинный код программы записан в ПЗУ модулей ввода/вывода и не может быть считан. Исходный код микропрограммы не разглашается. Замена микропрограммы модулей ввода/вывода технически невозможна.
Для выбора режима работы и прочих настроек модулей ввода/вывода контроллеров DELTA DVP используется внешний программный пакет ISPsoft, устанавливаемый на рабочую станцию. Пакет ISPsoft позволяет установить парольную защиту на доступ к изменению режимов работы и настроек аналоговых каналов.
Знак утверждения типа
Знак утверждения типананосится на эксплуатационную документацию.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в руководстве по эксплуатации на программируемые логические контроллеры ред. От 29.06.2012г. с дополнениями 2013г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к контроллерам программируемым логическим DELTA DVP
ГОСТ Р 51841-2001 (МЭК 61131-2) «Программируемые контроллеры. Общие технические требования и методы испытаний»
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ГОСТ 22261-82 «ЕССП. Средства измерений электрических и магнитных величин. Общие технические условия».
Поверка
Поверкаосуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор универсальный Н4-7 ( Госреестр № 22125-01);
- мультиметр Fluke 8845А (Госреестр №57943-14)
- магазин сопротивления Р40102 (Госреестр №10547-86).
Заявитель
Общество с ограниченной ответственностью «Дельта Энерджи Системс» (ООО «Дельта Энерджи Системс»).
Юридический адрес: 101000, г.Москва, Покровский бульвар, д.4/17 стр.4б Почтовый адрес: 121357, г. Москва, ул. Верейская, д. 17
Тел.: (495) 644 3240, Факс: (495) 644 3241, e-mail: Sales.IA.RU@delta-emea.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46,
Тел./факс: (495) 437-55-77 / 437-56-66;
Е-mail: office@vniims.ru, http://www.vniims.ru
Контроллеры относятся к проектно-компонуемым устройствам и конструктивно выполнены из соединенных согласно требуемой конфигурации:
-центрального управляющего устройства;
-модулей аналоговых и дискретных сигналов;
-технологических модулей;
-коммуникационных модулей;
-блока питания.
Контроллеры выпускаются в нескольких сериях - SX/SX2, EH2/EH, ES2(EX2)/ES(EX), отличающихся видами входных и выходных сигналов, техническими и метрологическими (определяются применяемыми модулями ввода-вывода аналоговых сигналов и собственными встроенными входами ввода-вывода аналоговых сигналов) характеристиками, приведенными в таблице 2.
Принцип действия контроллеров состоит в преобразовании поступающих на их входы сигналов от первичных преобразователей в соответствующие им цифровое значение (коды), а также выработки управляющего сигнала, в том числе аналогового, аварийной и предупредительной сигнализации в соответствии с заложенной программой

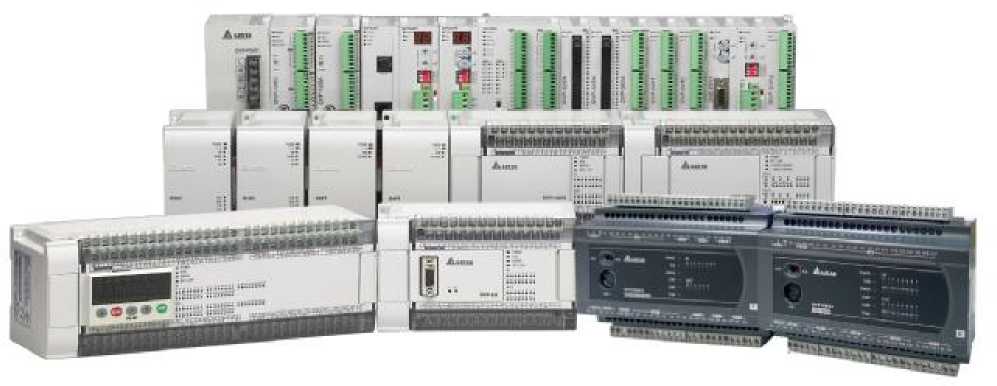

Фотография общего вида контроллеров представлена на рисунке 1.
Рисунок 1 - фотография общего вида контроллеров DELTA DVP
Лист № 2
Всего листов 7
В комплект поставки входят : контроллер, комплект ЗИП, техническая документация на русском языке.
Таблица 1 - Основные метрологические характеристики контроллеров DELTA DVP.
Тип модуля (центрального процессора) |
Сигналы на входе |
Сигналы на выходе |
Пределы основной допускаемой приведенной погрешности |
Пределы допускаемой приведенной погрешности в рабочих условиях |
Серия SX/SX2 | ||||
DVP-SX/SX2 |
± 20 мА (± 1 000 ед.) |
11 бит |
± 0,5 % |
± 1,0 % |
± 10 В (± 2 000 ед.) |
12 бит | |||
от 4 до 20 мА (0 - 2 000 ед.) |
12 бит | |||
12 бит |
± 20 мА (± 1 000 ед.) | |||
12 бит |
± 10 В (± 2 000 ед.) | |||
DVP04AD-S, DVP06AD-S |
± 20 мА (± 4 000 ед.) |
14 бит |
± 0,5 % |
± 1,0 % |
± 10 В (± 8 000 ед.) |
13 бит | |||
DVP04DA-S, DVP02DA-S |
12 бит |
от 0 до 20 мА (от 0 до 4 000 ед.) |
± 0,5 % |
± 1,0 % |
12 бит |
от 0 до 10 В (от 0 до 4 000 ед.) | |||
DVP06XA-S |
± 20 мА (± 1 000 ед.) |
11 бит |
± 0,5 % |
± 1,0 % |
± 10 В (± 2 000 ед.) |
12 бит | |||
12 бит |
от 0 до 20 мА (от 0 до 4 000 ед.) | |||
12 бит |
от 0 до 10 В (от 0 до 4 000 ед.) | |||
DVP04PT-S |
PT100 (W0 = 1,385): от минус 200 до плюс 600 °C |
14 бит |
± 0,5 % |
± 1,0 % |
DVP04TC-S |
Термопары типа: J: от минус 100 до плюс 700 °C K: от минус 100 до плюс 1 000 °C |
14 бит |
± 0,5 % |
± 1,0 % |
Продолжение таблицы 1
Тип модуля (центрального процессора) |
Сигналы на входе |
Сигналы на выходе |
Пределы основной допускаемой приведенной погрешности |
Пределы допускаемой приведенной погрешности в рабочих условиях |
Серия EH2/EH | ||||
DVP04AD-H2, DVP04AD-H |
± 20 мА (± 4 000 ед.) |
14 бит |
± 0,5 % |
± 1,0 % |
± 10 В (± 8 000 ед.) |
13 бит | |||
DVP04AD-SL |
± 10 В (± 32 000 ед.) |
16 бит |
± 0,3 % |
± 0,5 % |
± 5 В (± 32 000 ед.) | ||||
± 20 мА (± 32 000 ед.) | ||||
0 - 20 мА (от 0 до 32 000 ед.) |
15 бит | |||
4 - 20 мА (от 0 до 32 000 ед.) | ||||
DVP04DA-H2, DVP04DA-H |
12 бит |
от 0 до 20 мА (от 0 до 4 000 ед.) |
± 0,5 % |
± 1,0 % |
12 бит |
от 0 до 10 В (от 0 до 4 000 ед.) | |||
DVP04DA-SL |
16 бит |
± 10 В (± 32 000 ед.) |
± 0,3 % |
± 0,5 % |
15 бит |
от 0 до 20 мА (от 0 до 32 000 ед.) | |||
от 4 до- 20 мА (от 0 до 32 000 ед.) | ||||
DVP06XA-H2, DVP06XA-H |
± 20 мА (± 1 000 ед.) |
11 бит |
± 0,5 % |
± 1,0 % |
± 10 В (± 2 000 ед.) |
12 бит | |||
12 бит |
от 0 до 20 мА (от 0 до 4 000 ед.) | |||
12 бит |
от 0 до 10 В (от 0 до 4 000 ед.) | |||
DVP04TC-H2 |
Термопары типа: J: от минус 100 до плюс 750°C K: от минус 100 до плюс 1 000 °C R: от минус 10 до плюс 1 700 °C S: от минус 10 до плюс 1 750 °C T: от минус 100 до плюс 350 °C |
14 бит |
± 0,5 % |
± 1,0 % |
DVP04PT-H2, DVP04PT-H |
PT100 (W0 = 1,385): от минус 200 до плюс 600 °C |
14 бит |
± 0,5 % |
± 1,0 % |
Продолжение таблицы 1
Тип модуля (центрального процессора) |
Сигналы на входе |
Сигналы на выходе |
Пределы основной допускаемой приведенной погрешности |
Пределы допускаемой приведенной погрешности в рабочих условиях |
Серия ES2(EX2)/ES(EX) | ||||
DVP- ES2(EX2) |
± 20 мА (± 2 000 ед.) |
12 бит |
± 1,0 % | |
± 10 В (± 2 000 ед.) |
12 бит | |||
12 бит |
от 4 до 20 мА (от 0 до 4 000 ед.) | |||
12 бит |
± 10 В (± 2 000 ед.) | |||
12 бит |
от 0 до 20 мА (от 0 до 4 000 ед.) | |||
DVP-ES(EX) |
± 20 мА (от минус 512 до плюс 511 ед.) |
10 бит |
± 1,0 % | |
± 10 В (от минус 512 до плюс 511 ед.) |
10 бит | |||
8 бит |
от 0 до 10 В (от 0 до 255 ед.) | |||
8 бит |
от 0 до 20 мА (от 0 до 255 ед.) | |||
DVP04AD-E2 |
± 10 В (± 32 000 ед.) |
14 бит |
± 0,5 % |
± 1,0 % |
± 5 В (± 32 000 ед.) | ||||
± 20 мА (± 32 000 ед.) | ||||
от 0 до 20 мА (от 0 до 32 000 ед.) |
13 бит | |||
от 4 до 20 мА (0 до 32 000 ед.) | ||||
DVP04DA-E2 DVP02DA-E2 |
14 бит |
± 10 В (± 32 000 ед.) |
± 0,5 % |
± 1,0 % |
от 0 до 20 мА (от 0 до 32 000 ед.) | ||||
от 4 до 20 мА (от 0 до 32 000 ед.) | ||||
DVP06XA-E2 |
± 10 В (± 32 000 ед.) |
14 бит |
± 0,5 % |
± 1,0 % |
± 5 В (± 32 000 ед.) | ||||
± 20 мА (± 32 000 ед.) | ||||
от 0 до 20 мА (от 0 до 32 000 ед.) |
13 бит | |||
от 4 до 20 мА (от 0 до 32 000 ед.) | ||||
14 бит |
± 10 В (±32 000 ед.) | |||
от 0 до 20 мА (от 0 до 32 000 ед.) | ||||
от 4 до 20 мА (от 0 до 32 000 ед.) |
Продолжение таблицы 1
Тип модуля (центрального процессора) |
Сигналы на входе |
Сигналы на выходе |
Пределы основной допускаемой приведенной погрешности |
Пределы допускаемой приведенной погрешности в рабочих условиях |
DVP04TC-E2 |
± 80 мВ Термопары типа: J: от минус 100 до плюс 1 150 °C K: от минус 100 плюс 1 350 °C R: от 0 до 1 750 °C S: от 0 до 1 750 °C T: от минус 150 до плюс 390 °C E: от минус 150 до плюс 980 °C N: от минус 150 до плюс 1280 °C |
16 бит |
± 0,3 % |
± 0,6 % |
DVP04PT-E2 |
PT100/1000 (W0 = 1,385): от минус 180 до плюс 800 °C Ni100/1000: от минус 80 до плюс 170 °C |
16 бит |
± 0,3 % |
± 0,6 % |
Примечания к таблице 1:
Пределы допускаемых приведенных погрешностей указаны от диапазона измерений.
Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая термопар: ± 1,5 °C при температуре окружающей среды от 15 до 35 °C; ± 2,0 °C при температуре окружающей среды от 0 до 15 °C и от 35 до 55 °C.
Бинарные (дискретные) модули, источники питания, процессоры, входящие в состав контроллеров, не являются измерительными компонентами и не требуют свидетельства об утверждения типа.
Рабочие условия эксплуатации:
- температура окружающего воздуха от 0°С до плюс 55°С , (нормальная температура 23°С);
- относительная влажность от 50 до 95 % без конденсации;
- температура транспортирования и хранения от минус 25 °С до плюс 70°С при относительной влажности от 5 до 95 %.
Мощность, потребляемая от сети питания, определяется конфигурацией контроллера.
Габаритные размеры и масса контроллеров - в зависимости от конфигурации.
