Номер по Госреестру СИ: 70700-18
70700-18 Ключи моментные предельные
(CP8905, CP9810, CP8915, CP8917, CP8920, CP8925, DMS030, DMS060, DMS200, DMS400, DMS1000)
Назначение средства измерений:
Ключи моментные предельные CP8905, CP9810, CP8915, CP8917, CP8920, CP8925, DMS030, DMS060, DMS200, DMS400, DMS1000 (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Внешний вид.
Ключи моментные предельные
Рисунок № 1
Внешний вид.
Ключи моментные предельные
Рисунок № 2
Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5

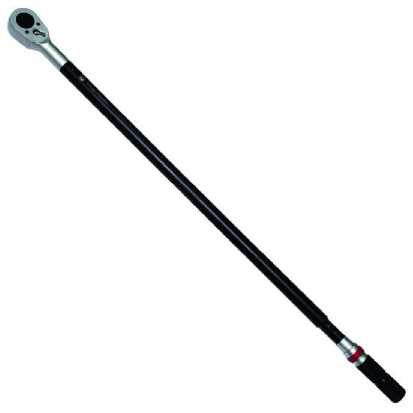

Внешний вид.
Ключи моментные предельные
Рисунок № 6
Внешний вид.
Ключи моментные предельные
Рисунок № 7
Внешний вид.
Ключи моментные предельные
Рисунок № 8
Внешний вид.
Ключи моментные предельные
Рисунок № 9

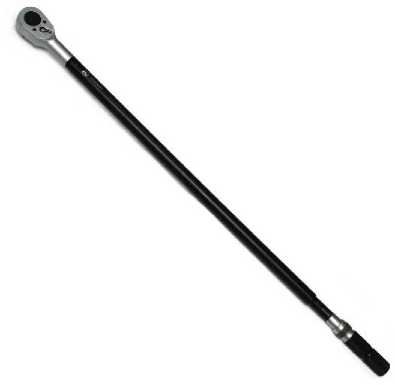

Внешний вид.
Ключи моментные предельные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится типографическим способом на титульный лист руководства по эксплуатации и/или наклейкой на корпус ключей.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ключам моментным предельным CP8905, CP9810, CP8915, CP8917, CP8920, CP8925, DMS030, DMS060, DMS200, DMS400, DMS1000
ГОСТ Р 8.752-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация «CP Georges Renault SAS», Франция
Поверка
Поверкаосуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011, ПГ ±1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
«CP Georges Renault SAS», Франция
Адрес: 38, rue Bobby Sands, 44800 Saint-Herblain, France
Тел.: +33 2 40 80 89 09, факс: +33 (0)2 40 80 20 29
E-mail: info@cp.com
Заявитель
Акционерное общество «Атлас Копко» (АО «Атлас Копко»)
ИНН 7710218759
Адрес: 141402, Московская область, г. Химки, Вашутинское шоссе, д.15
Тел./факс: +7 495 933 55 55
E-mail: info@ru.atlascopco.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента силы, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором.
Выпускаемые модификации ключей различаются между собой диапазонами измерений крутящего момента силы, а также некоторыми техническими характеристиками.
Общий вид ключей представлен на рисунках 1 - 11.

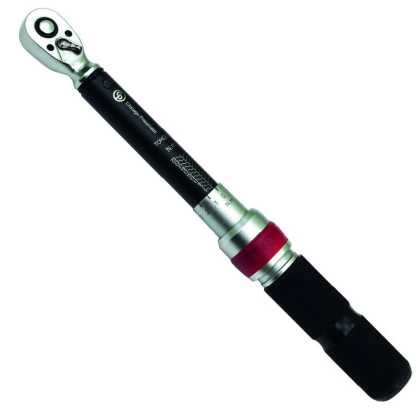

Рисунок 1 - Общий вид ключей моментных
предельных CP8905

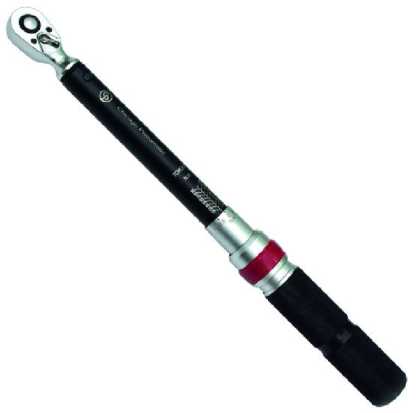

Рисунок 2 - Общий вид ключей моментных
предельных CP8910

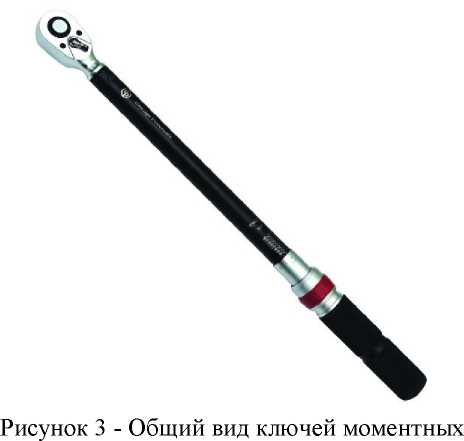

предельных CP8915

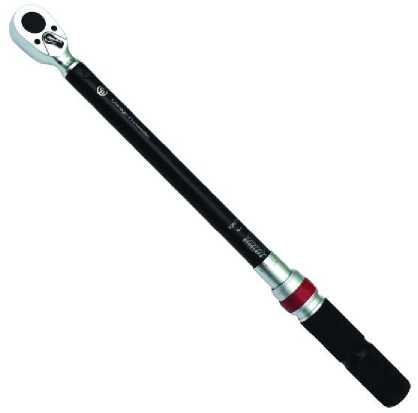

Рисунок 4 - Общий вид ключей моментных предельных CP8917

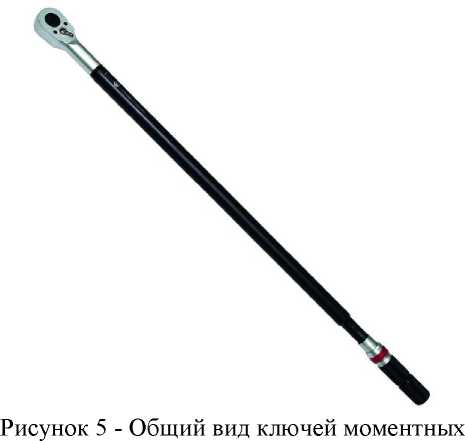

предельных CP8920
Рисунок 6 - Общий вид ключей моментных предельных CP8925

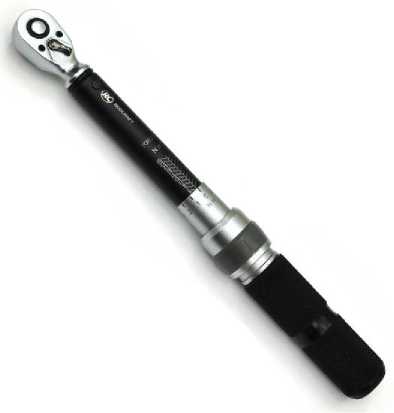

Рисунок 7 - Общий вид ключей моментных предельных DMS030

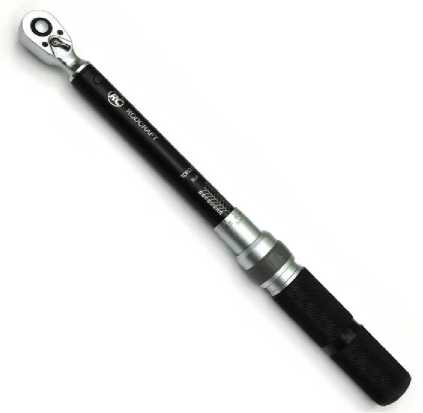

Рисунок 8 - Общий вид ключей моментных
предельных DMS060

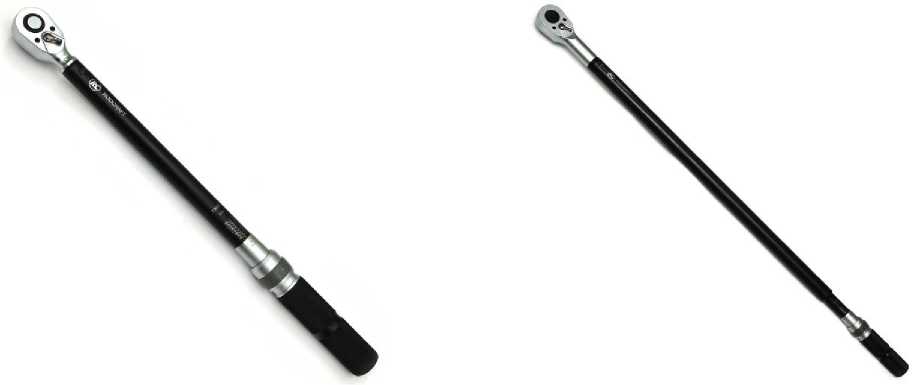

Рисунок 9 - Общий вид ключей моментных Рисунок 10 - Общий вид ключей моментных
предельных DMS200 предельных DMS400
Рисунок 11 - Общий вид ключей моментных предельных DMS1000
Пломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
CP8905 |
от 5 до 25 |
0,1 |
±4 |
CP9810 |
от 20 до 100 |
0,5 | |
CP8915 |
от 40 до 200 |
1 | |
CP8917 |
от 60 до 340 |
2 | |
CP8920 |
от 150 до 750 |
5 |
Модификация |
Диапазон измерений крутящего момента силы, Н^м |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
CP8925 |
от 200 до 1000 |
5 | |
DMS030 |
от 5 до 25 |
0,1 | |
DMS060 |
от 20 до 100 |
0,5 | |
DMS200 |
от 40 до 200 |
1 | |
DMS400 |
от 150 до 750 |
5 | |
DMS1000 |
от 200 до 1000 |
5 |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
CP8905 |
6,3 (1/4) |
1280 |
245 |
CP9810 |
10,0 (3/8) |
1500 |
410 |
CP8915 |
12,5 (1/2) |
1570 |
495 |
CP8917 |
12,5 (1/2) |
1760 |
610 |
CP8920 |
20,0 (3/4) |
5840 |
1060 |
CP8925 |
25,0 (1) |
6840 |
1255 |
DMS030 |
6,3 (1/4) |
1280 |
245 |
DMS060 |
10,0 (3/8) |
1500 |
410 |
DMS200 |
12,5 (1/2) |
1570 |
495 |
DMS400 |
20,0 (3/4) |
5840 |
1060 |
DMS1000 |
25,0 (1) |
6840 |
1255 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Наработка на отказ, циклов, не менее |
5000 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +10 до +40 |
- относительная влажность, %, не более |
80 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
