ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счётчики массовые SITRANS F C

Расходомеры-счётчики массовые SITRANS F C предназначены для измерений массового расхода, массы, плотности, температуры, объёмного расхода, объёма жидкости или газа.

Принцип действия расходомеров-счётчиков массовых SITRANS F C основан на действие силы Кориолиса. В состав первичного преобразователя входят упругие стальные трубки, совершающие колебания под действием электромагнитной катушки. При движении потока жидкости или газа через расходомер в упругих стальных трубках под действием силы Кориолиса возникают колебания, разность фаз которых на противоположных концах трубок, пропорциональна массовому расходу измеряемой среды, а значение плотности измеряемой среды пропорционально резонансной частоте колебаний стальных трубок. В MASS МС1(2), FCS400, используются две параллельных трубки, в MASS 2100 и MASS FC 300 - одна трубка, имеющая форму окружности. Присоединение к трубопроводу может быть фланцевым или с помощью адаптеров.

Расходомеры-счётчики массовые SITRANS F C состоят из первичного преобразователя SITRANS F C MASS МС1(2), SITRANS FC300, SITRANS F C MASS 2100, SITRANS FCS400, SITRANS FCS300 и электронного блока SITRANS F C MASS 6000, SIFLOW FC070, SITRANS FCT010, SITRANS FCT030.

Первичный преобразователь SITRANS FCS400 работает и поставляется в комплекте с электронным блоком SITRANS FCT010 или SITRANS FCT030. Первичные преобразователи MASS МС1(2), могут работать с электронным блоком MASS 6000 или SIFLOW FC070. Первичные преобразователи MASS FC300, MASS 2100, могут работать с электронным блоком MASS 6000, SIFLOW FC070, SITRANS FCT010 или SITRANS FCT030. Первичные преобразователи SITRANS FCS300, могут работать с электронными блокоми SITRANS FCT010 и SITRANS FCT030.

Электронный блок представляет собой микропроцессорное устройство, которое управляет измерительным процессом и рассчитывает массовый расход, массу и другие параметры, осуществляет также постоянную самодиагностику и выдает информацию о нештатных ситуациях. На результаты измерений массы и массового расхода не оказывают влияния температура измеряемой среды, ее плотность, давление, вязкость, проводимость и профиль потока. Связь с ПК может осуществляться по одному из следующих протоколов HART, Profibus, Profibus DP, Profibus PA, Device Net, Lon works, Modbus, Modbus RTU, RS485, CANopen.

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

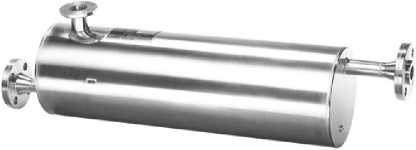

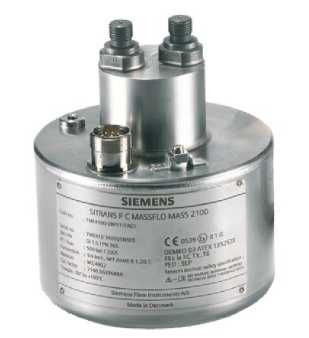

б) MASS 2100

г) FC300 DN 4

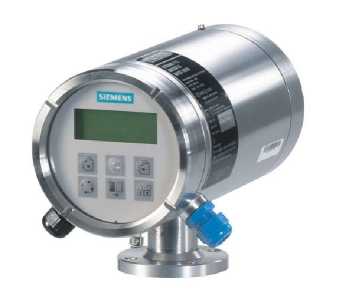

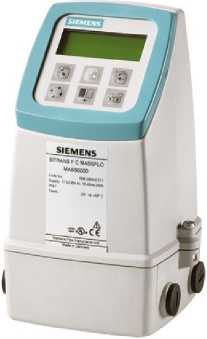

e) MASS 6000

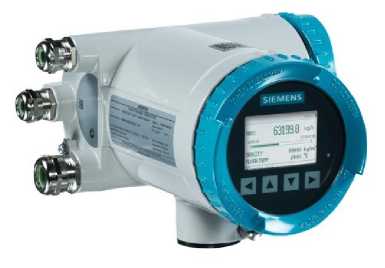

ж) SITRANS FCT030

■W’^r

з) SIFLOW FC070

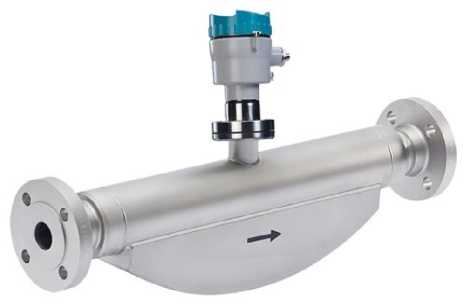

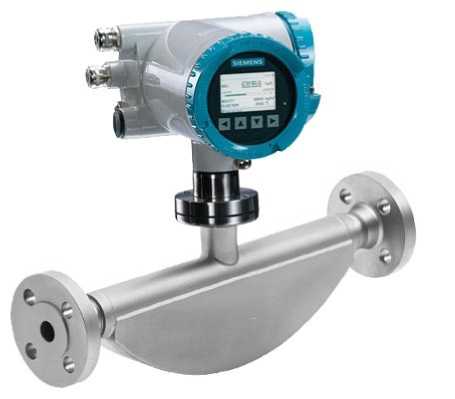

и) SITRANS FC410 (первичный преобразователь FCS400, вторичный преобразователь FCT010)

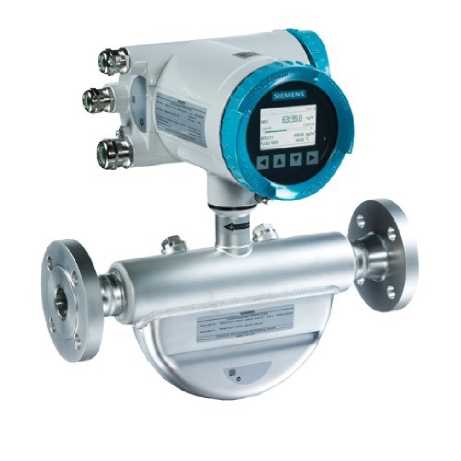

к) SITRANS FC430 первичный преобразователь FCS400, вторичный преобразователь FCT030)

л) SITRANS FC310 (первичный преобразователь FCS300, вторичный преобразователь FCT010)

м) SITRANS FC330 первичный преобразователь FCS300, вторичный преобразователь FCT030)

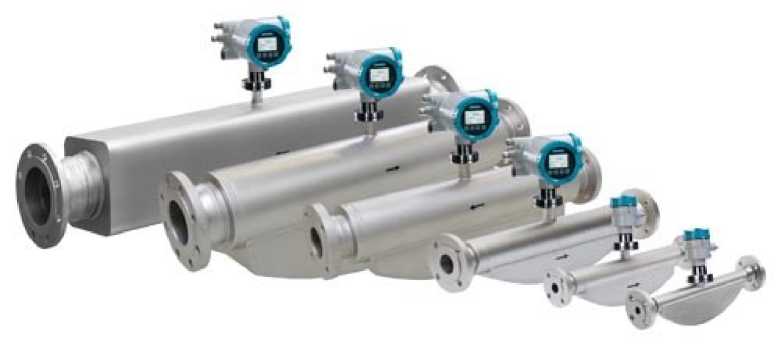

н) Общий вид SITRANS FC310, SITRANS FC330

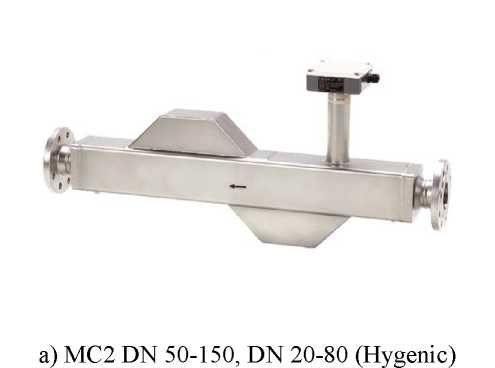

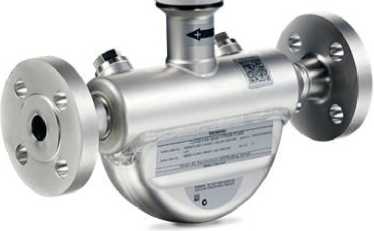

Р и с ун о к 1 - Общий вид средства измерений

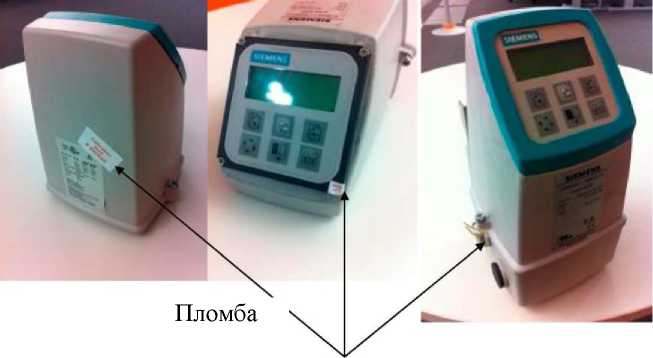

Пломба

Пломба

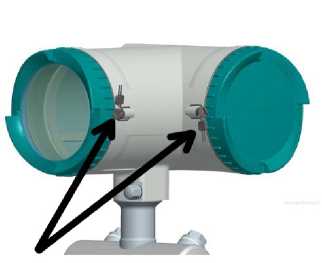

Р и с ун о к 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки

Встроенное программное обеспечение (ПО) расходомера используется для измерения массы, плотности, температуры и объема протекающей через расходомер среды, передачи результатов измерений и настройки, а также отображения данных на дисплее и конфигурировании выходов. Передача результатов измерений для расходомеров производится в виде токового сигнала в диапазоне от 0 до 20 мА (от 4 до 20 мА), частотного сигнала в диапазоне от 0 до 10 кГц, релейным выходом, а также по цифровым интерфейсам HART, RS-485 протокол ModBus RTU, Profibus PA Profile 3, Profibus DP Profile 3, DeviceNet, FOUNDATION Fieldbus HI.

Программирование микроконтроллера электроники расходомера производится на производстве. В дальнейшем исключается возможность считывания и изменения ПО за пределами завода-изготовителя как в полевых так и в лабораторных условиях. После проверки метрологических характеристик блоки электроники расходомеров маркируются соответствующими наклейками.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО представлены в таблице 1

Таблица 1- Идентификационное данные программного обеспечения

Лист № 6 Всего листов 13

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

наносится на титульный лист паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу РТ-МП-6670-449-2019 «ГСИ. Расходомеры-счетчики массовые SITRANS F C. Методика поверки», утверждённому ФБУ «Ростест-Москва» 29.11.2019 г.

Основные средства поверки:

установка поверочная 1-го разряда, в соответствии с ГПС (части 1 и 2), утвержденной Приказом № 256 от 07.02.2018;

установка поверочная ВПУ-Энерго-2000-ВУ-ОР (Регистрационный номер в Федеральном информационном фонде 57049-14), диапазон воспроизведения массы от 0,001 до 10 т, U(M) = 0,039 %, U(G) = 0,045 %;

плотномер портативный ПЛОТ-3Б (регистрационный номер в Федеральном информационном фонде 20270-12), погрешность ±0,3 кг/м³;

измеритель плотности жидкостей вибрационный ВИП-2МР (регистрационный номер в Федеральном информационном фонде 27163-09) погрешность ±0,1 кг/м³;

весы электронные К (регистрационный номер в Федеральном информационном фонде 45158-10), КТ III;

термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06), диапазон измерений от -50 °С до +200 °С, погрешность ±0,1 °С;

секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном информационном фонде 44154-16), диапазон измерений от 0 до 9:59:59,99 с, погрешность±0,1 с;

преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде 33587-12), диапазон измерений от 0 до 6,0 МПа, погрешность ±1,0 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

приведены в эксплуатационном документе.

Приказ Росстандарта № 256 от 07.02.2018 г. (в части 1 и 2) Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

Приказ Росстандарта № 2825 от 29.12.2018 г. (в части 2) Об утверждении Государственной поверочной схемы для средств измерений массового и объёмного расходов газа

Техническая документация фирмы «Siemens A/S Flow Instruments»

Фирма «Siemens AG», Германия

Адрес: Germany, Oestliche Rheinbruecken Strasse 50, 76187 Karlsruhe

Телефон: +49 721 595-0

Web-сайт: www.siemens.com

Е-mail: info@siemens.com

Производственные площадки:

Фирма «Siemens A/S Flow Instruments», Дания

Адрес: Coriolisvej 1-3, 6400 S0nderborg, Danmark

Телефон: +45 (44) 77 44 77

Фирма «Siemens S.A.S», Франция

Адрес: Usine de Haguenau, 1 Chemin de la Sandlach 67506 Haguenau Cedex, Франция

Телефон: +33 3 69 06 55 55

Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)

ИНН 7725025502

Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9

Телефон: +7 (495) 737 10 37

Факс: +7 (495) 737 23 99

ГЦИ СИ ФГУП «ВНИИМС»

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77

Факс: +7 (495) 437-56-66

E-mail: office@vniims.ru

Аттестат аккредитации № 30004-08

В части вносимых изменений:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Телефон: +7 (495) 544-00-00

Web-сайт: www.rostest.ru

Е-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации.
