ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии трехфазные многофункциональные СЕ307
Назначение средства измеренийСчетчики электрической энергии трехфазные многофункциональные СЕ307 (далее по тексту - счетчики) предназначены для измерения активной и реактивной электрической энергии, параметровсилы тока, напряжения, активной и реактивной мощности, частоты сети, угла сдвига фаз, коэффициентов мощности в трехфазных цепях переменного тока, организации многотарифного учета электроэнергии, и контроля качества электроэнергии.
Описание средства измеренийПринцип действия счетчиков основан на преобразовании мгновенных значений входных сигналов тока и напряжения аналого-цифровым преобразователем, с последующим вычислением среднеквадратических значений токов и напряжений, активной, реактивной мощности и энергии, углов сдвига фазы, коэффициента мощности и частоты. Алгоритм вычисления реактивной мощности (энергии) - по первой гармонике. Алгоритм вычисления полной мощности - произведение среднеквадратических значений напряжений и токов.
Счетчики предназначены для внутренней или наружной установки в зависимости от исполнения корпуса.
Исполнения счетчиков для внутренней установки, применяются внутри помещений, в местах, имеющих дополнительную защиту от влияния окружающей среды, в жилых и в общественных зданиях, в бытовом и в промышленном секторе.
Исполнения счетчиков для наружной установки, могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи или на фасаде здания.
Счетчики могут использоваться автономно, или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).
Счетчики имеют в своем составе микроконтроллер, энергонезависимую память данных и встроенные часы реального времени, позволяющие вести учет активной и реактивной электроэнергии нарастающим итогом в прямом или в прямом и обратном направлении по тарифным зонам суток, три датчика тока (шунт или трансформатор тока), испытательное выходное устройство, оптический порт для локального съема показаний и интерфейсы для съема показаний системами автоматизированного учета потребленной электроэнергии, жидкокристаллический индикатордля просмотра измеряемой информации, клавиатуру с одной или несколькими кнопками, индикаторы функционирования.
Счетчики ведут измерение и учет времени и даты с возможностью задания автоматического перехода на летнее/зимнее время.
В зависимости от исполнения счетчикимогут вестиизмерение и учет только потребленной активной или потребленной и отпущенной активной и реактивной электрической энергии суммарно и по тарифам указанным в активных тарифных программахв соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.
Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, индикациюна жидкокристаллическом индикаторе и выдачу по интерфейсам:
количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;
количества только потребленной активной или потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом суммарно по каждой фазе;
архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет в соответствии с таблицей 1.
Таблица 1 - Глубина хранения архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет
Момент фиксации |
глубина х' |
эанения |
для всех исполнений |
для исполнений Z | |
при смене суток |
не менее 36 |
не менее 128 |
при смене месяцев или расчетных периодов |
не менее 12 |
не менее 36 |
при смене лет |
- |
не менее 10 |
графиков (профилей) активных и реактивных мощностей (потребления и отпуска), напряжений и частоты усредненных на заданном интервале времени от 1 до 60 минут за период;
архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения, зафиксированных за месяц, с датой и временем их достижения;
для исполнения T количества импульсов, учтенных по каждому импульсному входу; среднеквадратических значений фазных напряженийпо каждой фазе; среднеквадратических значений тока в каждой фазе;
активной мощности суммарно и по каждой фазе;
реактивной мощности суммарно и по каждой фазе;
полной мощности суммарно и по каждой фазе;
полной мощности суммарно и по каждой фазе;
коэффициента мощности суммарно и по каждой фазе;
частоты измерительной сети;
для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «B» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 15:
прерывания напряжения;
глубины последнего и не менее 11 предыдущих провалов напряжения;
длительности последнего и не менее 11 предыдущих провалов напряжения;
последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;
длительности последнего и не менее 11 предыдущих перенапряжений;
отрицательное и положительное отклонения напряжения электропитания;
отклонение частоты.
оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 32144-2013 последнего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателейдля которых выполняется оценка соответствия нормам приведенв таблице 15.
Измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.
В счетчиках в зависимости от исполнения предусмотрена функция реле управления нагрузкой потребителя(исполнение Q) и(или) реле сигнализации (исполнение S).
Счетчики в зависимости от исполнения обеспечивают фиксацию в журналах с сохранением даты и времени следующих событий: корректировок времени, изменений настроек счетчика, результатов автоматической самодиагностики работы, фактов вскрытий клеммой крышки и корпуса, отклонений параметров сети, отклонений показателей качества электроэнергии.
Счетчики исполнения F обеспечивают фиксацию воздействий магнитом.
Счетчики в зависимости от исполнения имеют один или два электрических испытательных выходов (телеметрические выходы).
Счетчики имеют оптические испытательные выходы (индикаторы работы).
Счетчики исполнения T имеют телеметрические входы.
Счетчики исполнения L имеют подсветку жидкокристаллического индикатора.
Счетчики исполнения D поставляются с дополнительным индикаторным устройством СЕ901, осуществляющим обмен информацией со счетчиком по радиоинтерфейсу или PLC.
Счетчики исполнения J имеют вход для подключения внешнего резервного источника питания, для обеспечения съема показаний по интерфейсам при отсутствии напряжений во входных измерительных цепях.
Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов удаленного доступа, в зависимости от исполнения счетчика.
Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.
Протокол обмена по оптическому порту и интерфейсам удаленного доступа, в зависимости от исполнения счетчика соответствует стандартам IEC 62056 (DLMS/COSEM) «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой», DLP, ГОСТ IEC 61107-2011 «Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными», протокол CE, протоколы ModBus, SMP, DLMS, СПОДЕС.
Обслуживание счетчиков производится с помощью технологического программного обеспечения «AdminTools».
Структура условного обозначения приведена на рисунке 1.Фото общего вида счетчиков с указанием схемы пломбировки от несанкционированного доступа приведены на рисунках 2 - 11.
СЕ307 ХХ.ХХХ.ХХ.ХХХХХХХ
-
I___________Обозначение встроенного модуля связи, при его
наличии,а также обозначение протокола обмена (при необходимости).
Дополнительные функции:
См. таблицу Ошибка! Источник ссылки не найден.*
Интегрированные интерфейсы связи:
См. таблицу *
Базовый или номинальный (максимальный) ток: 0 - 1(1,5) А
-
2 - 5(7,5) А
-
3 - 5(10) А
-
5 - 5(60) А
-
6 - 5(100) А
-
7 - 5(120) А
-
8 - 10(100) А
-
9 - 5(80) А
Номинальное фазное/линейное напряжение:
0 - 3х57,7/100В
-
4 - 3x230/400 В
Класс точности:
0 - 0,5S по активной энергии
1 - 1 по активной энергии
-
5 - 0,5S/0,5 по активной/реактивной энергии
-
6 - 0,5S/1 - по активной/реактивной энергии для
счетчиков трансформаторного включения или 0,5/1 - для счетчиков непосредственного включения
7- 1/1
8- 1/2
Тип и номер корпуса:
R32, R33, R34 - для установки на рейку
S31, S32,S33,S34 - для установки в щиток
S35 - для установки на рейку или в щиток C36 - длянаружной установки
Рисунок 1 - Структура условного обозначения счетчиков
Примечание - * Количество символов определяется наличием модулей связи и дополнител-ных программно-аппаратных опций в соответствии с таблицами 2 и 3.
Таблица 2 - Перечень модулей связи
№ п/п |
Обозначение |
Интерфейс |
1 |
O |
Оптический порт |
2 |
I |
Irdn (инфракрасный) |
3 |
A |
RS-485 |
4 |
E |
RS-232 |
5 |
M |
MBUS |
6 |
P |
PLC |
7 |
R1 |
Радиоинтерфейс со встроенной антенной |
8 |
R2 |
Радиоинтерфейс с внешней антенной |
9 |
R3 |
Радиоинтерфейс с возможность переключения на работу с внутренней или внешней антенной |
10 |
G |
GSM |
11 |
B |
USB |
12 |
C |
Картоприемник |
13 |
N |
Ethernet |
14 |
W |
WiFi |
15 |
K |
Клавиатура |
16 |
T |
Bluetooth |
17 |
F |
NFC |
18 |
D |
RFID |
Таблица 3 - Перечень дополнительных программно-аппаратных опций
№ п/п |
Обозначение |
Дополнительная функция |
1 |
Q |
Реле управления нагрузкой потребителя |
2 |
S |
Реле сигнализации |
3 |
Y |
2 направления учета |
4 |
D |
Внешний дисплей |
5 |
U |
Параметры качества электрической сети |
6 |
V |
Электронные пломбы |
7 |
J |
Возможность подключения резервного источника питания |
8 |
L |
Подсветка жидкокристаллического индикатора |
9 |
T |
Импульсные входы |
10 |
X |
С расширенным диапазоном входных измеряемых сигналов |
11 |
F |
Датчик электромагнитного воздействия |
12 |
N |
Внешнее питание интерфейса |
13 |
Z |
Расширенный набор контрольных и расчетных показателей |
Перечни литер обозначающих исполнения модулей связи и дополнительных функций могут быть расширены производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

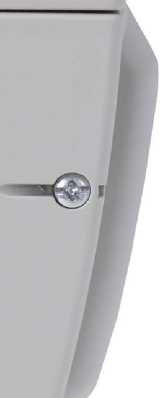

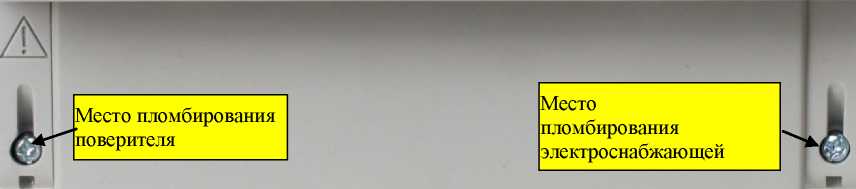

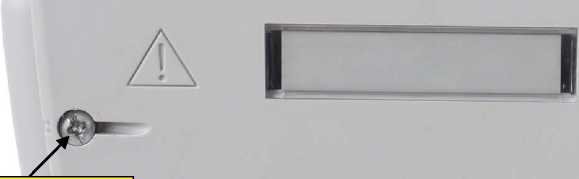

Место пломбирования поверителя
Место пломбирования электроснабжающей | |
Место пломбирования электроснабжающей
РОССИЯ
Коды даннык: 10.0 - время, дата
1.8.0 - энергия активная, сумма [А+1 11-81 - энергия по тарифам 2;3;4i - энергия IA-. R*. R-)
R32 746 OA.SYUVLFNZ
А -450 rmp/|kW-h) R = 450 imp/lkvar«h 3x230/400V
50 H; 5(1001А

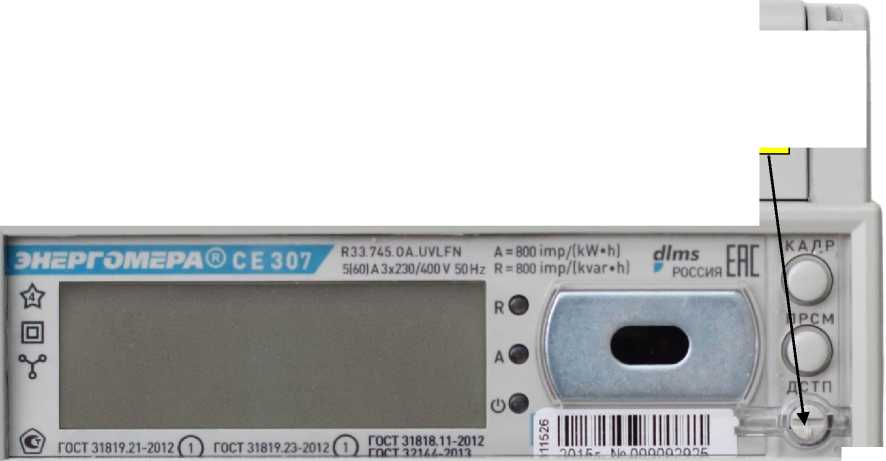

Рисунок 2 - Общий вид счетчика СЕ307 R32
Q |
© | ||||
Место |
Место | ||||
пломбирования |
пломбирования | ||||
электроснабжающей |
электроснабжающей |
С№_____К__
ТР-Р НАПРЯЖЕНИЯ
ТР-Р ТОКА
Рисунок 3 - Общий вид счетчика СЕ307 R33*
Место пломбирования электроснабжающей
Место пломбирования поверителя
2016r. Ns 103763355
ГОСТ ГОСТ
31819 22-20
351’1 И 2Ф1
Место пломбирования электроснабжающей
№К TP-P НАПРЯЖЕНИЯ ТР-Р ТОКА
Рисунок 4 - Общий вид счетчика СЕ307 S31*
Место пломбирования поверителя
Место пломбирования электроснабжающей
51100) А
• А=450 imp/lkW-hl 50 Hz
3x230/400 V
ф R=450imp/lkvar4il [Н|
Место пломбирования электроснабжающей организации**
tdlms
FCE3C7 SttJte.ORIDQYUVJLFZ RFO1
Коды данных; 1 0.0 • время, дата
1.8.0 энергия активная, сумма(Ан
I 1-----11 -81 - анергия по тарифам
I---------12:3:41- энергия |А-; R*; R-)
Б.-
АЛРЯЖЕНИЯ ЭКА.
Рисун
ок 5 - Общий вид счетчика СЕ307 S34*

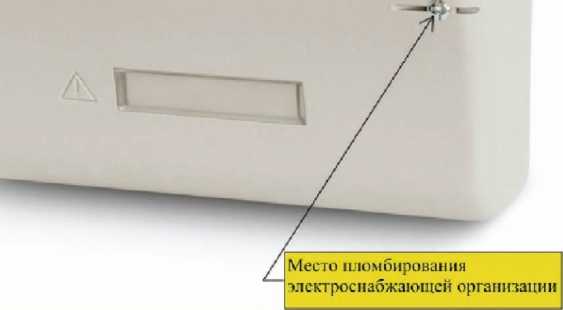

Место пломбирования электроснабжающей организации**
СТ 31818,11-2012
СТ 31819.21-2012 Ф
31819.23-2012 ф
ТМ 1 ТМ 2 ВХОДЫ U рез. RS485 |12|13|14|15| | ,8| 19| 20 | 21 [221231 *1 -I +1 -I I' I | Л | Г
Is 30 mA 1п11п2 GNO 9-24VA В
UVJLTFZ RP01
РОССИЯ
Коды данных: 1.0.0 - время, дата; 1.8.0 - энергия актив., сумма [А+1
I L11-8] - энергия по тарифам
1-----[2-4] - энергия [А-; R+, R-| ,
R = 450 imp/|kvar* hl А = 450 imp/|kW*hj
3 х 230/400 V, 5180IA;
Место пломбированияэлектросна бжающей организации
Место пломбированияэлектросна бжающей организации

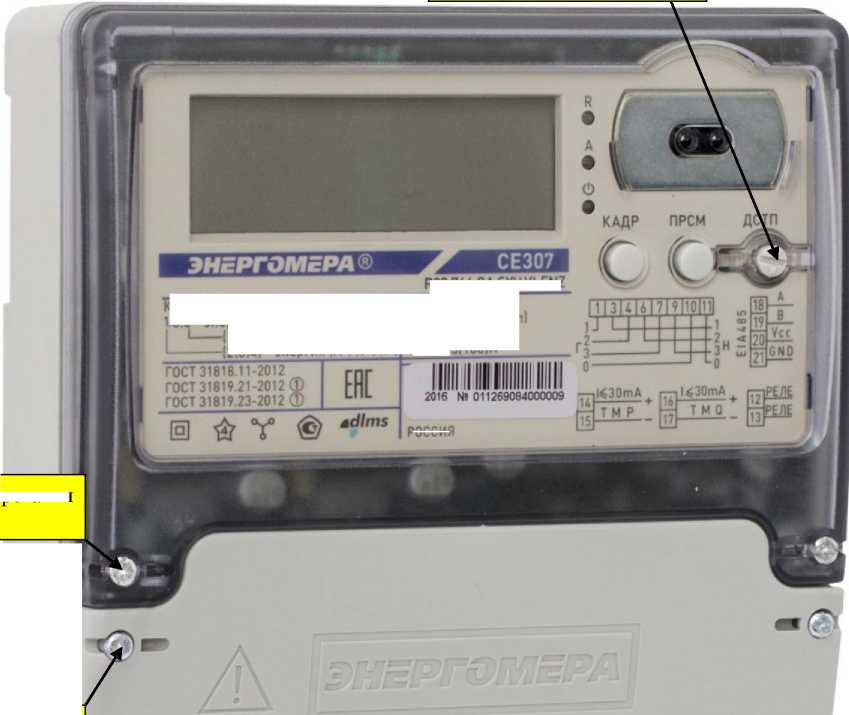

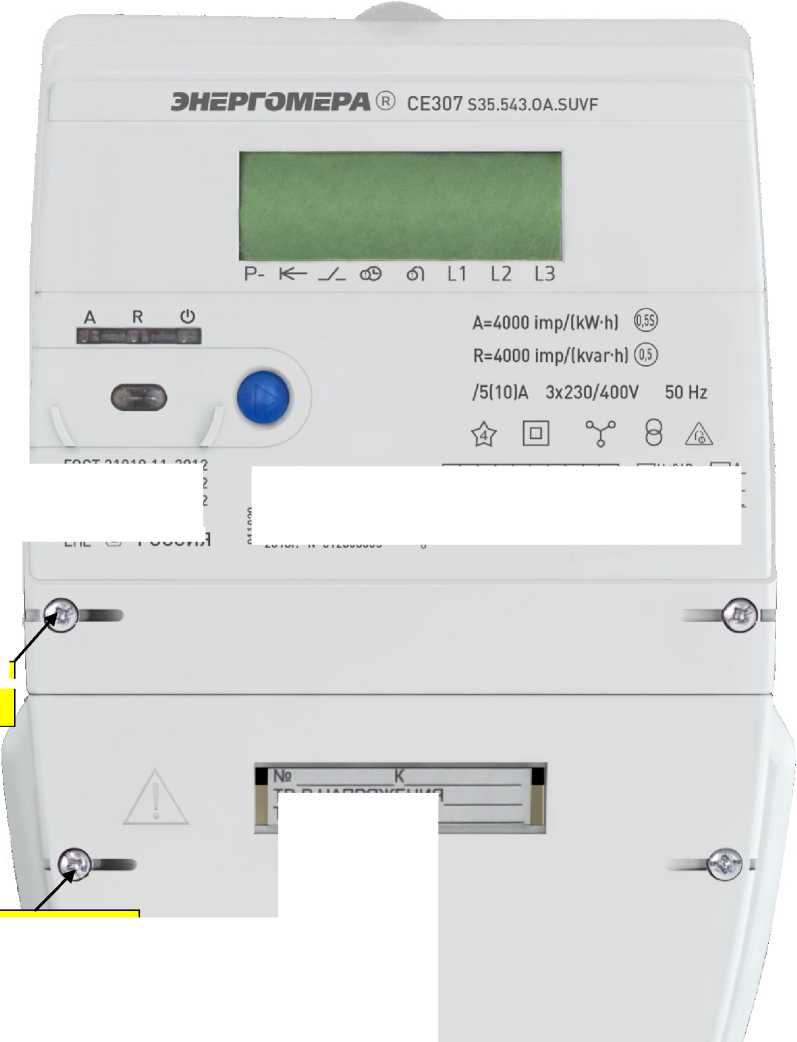

Рисунок 6 - Общий вид счетчика СЕ307 S35 исполнение 1*
ГОСТ 31818.11-2012
ГОСТ 31819.21-2012
ГОСТ 31819.23-2012
Место пломбированияэлектросна бжающей организации
Место пломбирования поверителя
ТР-Р НАПРЯЖЕНИЯ ТР-Р ТОКА
Efl[ РОССИЯ

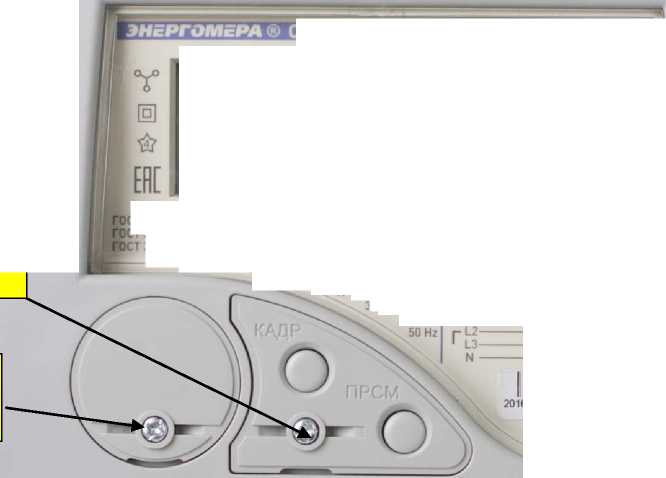

Рисунок 7 - Общий вид счетчика СЕ307 S35 исполнение 2*
пломбирования
I электроснабжающей

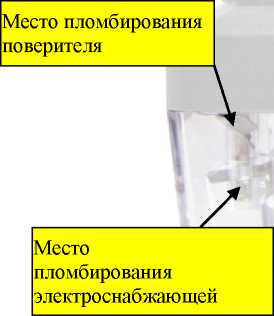

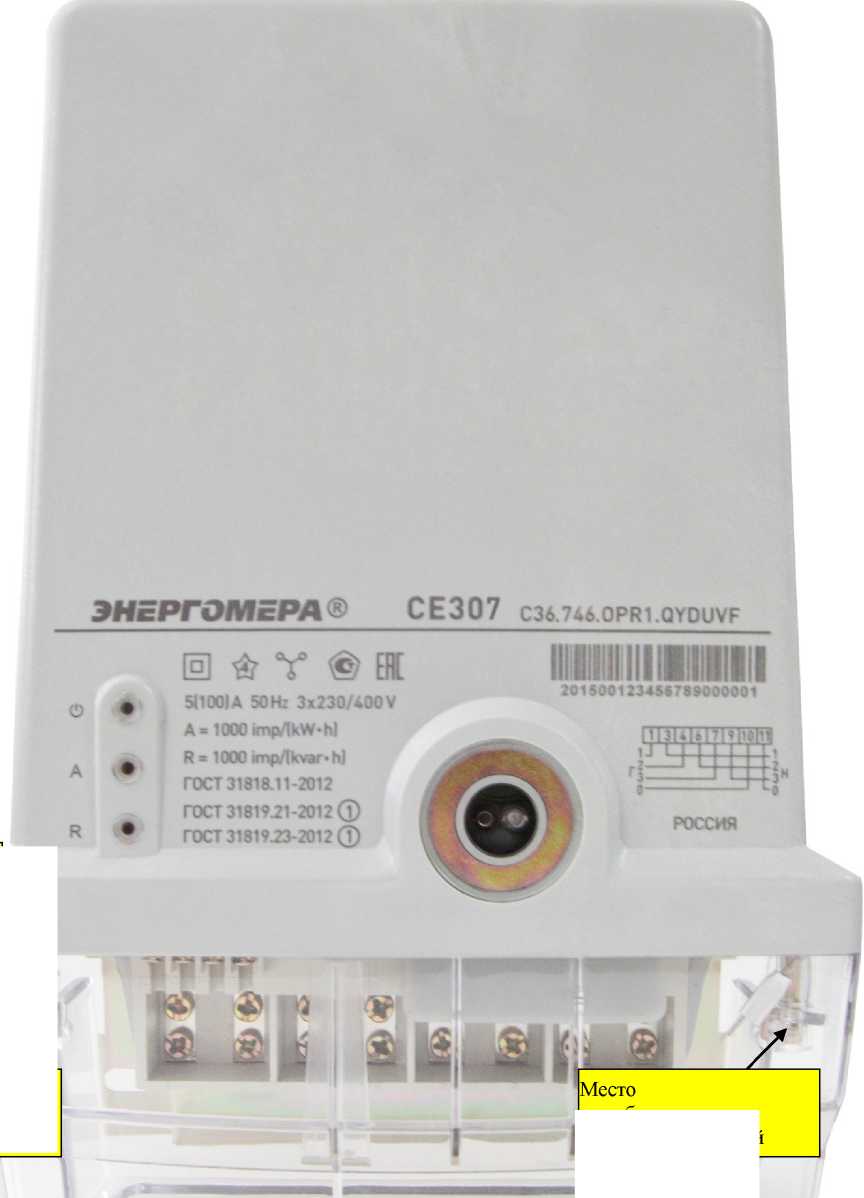

Рисунок 8 - Общий вид счетчика СЕ307 C36

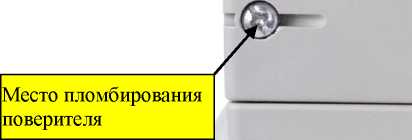

Место пломбирования повертела
Место пломбирования электр ос набжа юше й организации
Рисунок 9 - Общий вид счетчика СЕ307 S32
3x230/400V |
5(100)А |
50 Hz |
ГОСТ 31818.11-2012 ГОСТ 31819.22-2012 Ф ГОСТ 31819.23-2012 Ф |
[Ц[ | |
РОССИЯ |
2М НИ № 06902 |
01 ИНН 30700104414 |
Место пломбирования электроснабжающей
Рисунок 10 - Общий вид счетчика СЕ307 S33*

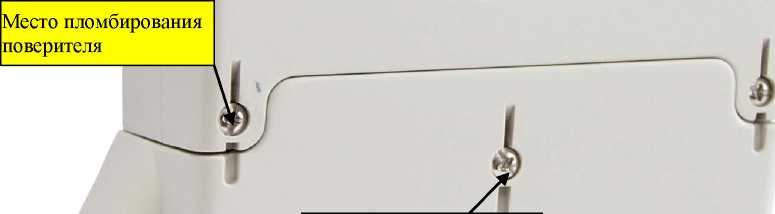

Место пломбирования поверителя

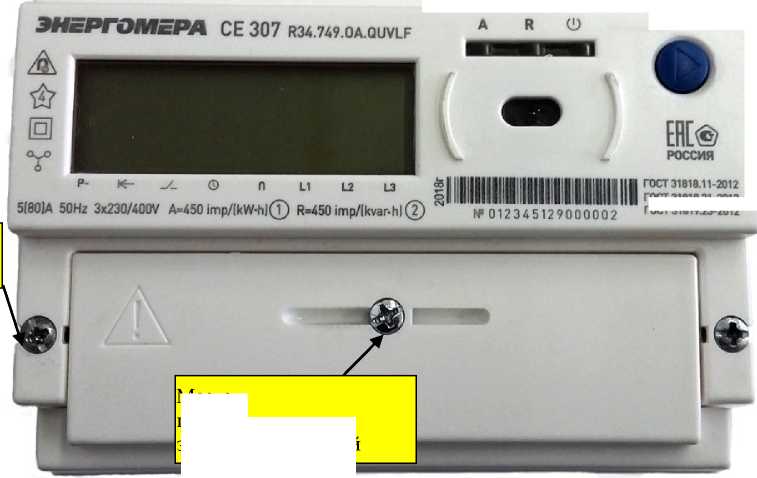

Рисунок 11 - Общий вид счетчика СЕ307 R34*
ГОСТ 31819.21 2012
ГОСТ 31819.23-2012
Место пломбирования электроснабжающей
Примечание: *- Надписи «103», «106», «Р+», «Р-», «Q+», «Q-», Err, kvar*h, под ЖКИ,
являются вспомогательными и предназначены для облегчения понимания маркеров состояния возникающих на индикаторе. Допускается отсутствие вспомогательных надписей.
** - место пломбирования опциональной пломбируемой кнопки ДСТП, которая в зависимости от исполнения может отсутствовать.

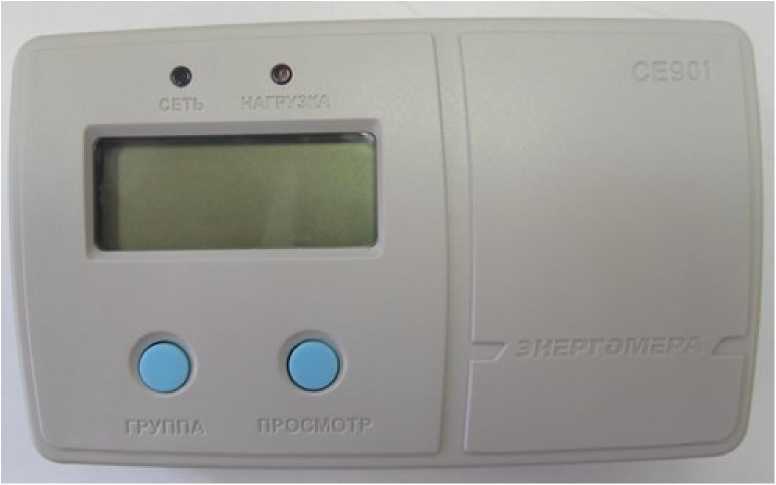

Рисунок 12 - Общий вид устройства считывания счетчиков CE901
По своей структуре программное обеспечение счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Идентификационные данные ПОсчетчиков приведены в таблице 4.
Таблица 3 - идентификационные данные П |
ПО | |||
Идентификационные данные (признаки) |
Значение | |||
Идентификационное наименование ПО |
3076 |
3077 |
3078 |
3079 |
Номер версии (идентификационный номер) ПО |
1 | |||
Цифровой идентификатор ПО |
85BD |
FF9A |
DAB5 |
D456 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Метрологические и технические характеристикиОсновные метрологические и технические характеристики счетчика указаны в таблицах 5, 6.
Таблица 4 - Метрологические характеристики
Наименование характеристики |
Значение |
Класс точности по активной энергии по ГОСТ 31819.22-2012 по ГОСТ 31819.21-2012 |
0,5S; 0,5* 1 |
Класс точности по реактивной энергии по ГОСТ 31819.23-2012 |
0,5**; 1; 2 |
Диапазон входных сигналов сила тока, А напряжение, В для исполнения X для остальных исполнений коэффициент активной мощности коэффициент реактивной мощности |
от 0,0Пн до 1макс; от 0,021н до 1макс от 0,051б до /макс от 0,6 до 1,9 ином от 0,75 до 1,15ином от 0,8(емк) до 1,0 включительно свыше 1,0 до 0,5(инд) от 0,25(емк) до 1,0 включетельно свыше 1,0 до 0,25(инд) |
Номинальный или базовый ток, А для трансформаторного включения для непосредственного включения |
1; 5 5; 10 |
Максимальный ток, А для трансформаторного включения для непосредственного включения |
1,5; 7,5; 10,0 60; 80; 100 или 120 |
Номинальное фазное/ линейное напряжение, В |
3x57,7/100 или 3x230/400 |
Продолжение таблицы 5
Наименование характеристики |
Значение |
Рабочий диапазон измерения частоты сети, Гц |
от 47,5 до 52,5 или от 57,5 до 62,5 |
Пределы допускаемых значений абсолютной погрешности при измерении частоты напряжения сети, Гц для исполнения Z для исполнения без Z |
±0,01 ±0,10 |
Диапазон измерения углов сдвига фаз между основными гармониками напряжений и токов, ° |
от -180 до +180 |
Пределы допускаемых значений основной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов при величине тока от 0,051ном до 1макс или от 0,051б до 1макс и в диапазоне напряжений указанных в таблице 5, ° |
±1 |
Пределы допускаемой дополнительной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов вызванной воздействием нечетных гармоник и субгармоник в цепях тока и напряжения при 0,51ном и 0,51б, ° |
±30 |
Пределы допускаемой дополнительной абсолютной погрешности при измерении углов сдвига фазы между основными гармониками напряжений и токов вызванной воздействием четных гармоник, ° |
±30 |
Диапазон значений постоянной счетчика, имп./(кВ'тч) (имп./(квар^ч)) |
от 350 до 50000 |
Стартовый ток (чувствительность) |
см. таблицу 6 |
Пределы основной абсолютной погрешности точности хода часов, с/сут |
±0,5 |
Дополнительная погрешность часов при нормальной температуре и при отключенном питании, с/сут |
±0,5 |
Пределы дополнительной температурной погрешности точности хода часов, с/(°С-сут), не более в диапазоне от -10 до +45 °С в диапазоне от -40 до -10°С и от +45 до +70°С |
±0,15 ±0,2 |
Пределы допускаемых значений основной относительной погрешности при измерении электрических величин |
приведены в таблицах 7 - 17 |
Примечания: * класс точности 0,5 по активной энергии для счетчиков непосредственного включения CE307 определяется исходя из номенклатуры метрологических характеристик, указанных в ГОСТ 31819.21-2012. В виду отсутствия в указанном стандарте класса точности 0,5, пределы погрешностей при измерении активной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ 31819.22-2012, но с нижним значением диапазона измерения ±5%от 1б. ** - класс точности 0,5 по реактивной энергии для счетчиков СЕ307 определяется исходя из номенклатуры метрологических характеристик, указанных в таблицах 7 и 8. |
Таблица 6 - Технические характеристики
Наименование характеристики |
Значение |
Полная мощность, потребляемая каждой цепью тока, (В^А), не более | |
для исполнений с Q^n базовом токе |
0,30 |
для остальных исполненийпри номинальном (базовом) токе |
0,05 |
Полная (активная) мощность (без учета потребления модулей связи), потребляемая каждой цепью напряженияпри номинальном значении напряжения, В •А (Вт), не более |
10,0 (1,0) |
Активная мощность потребления модулей связи при номинальном значении напряжения, Вт, не более |
3 |
Количество десятичных знаков индикатора, не менее |
8 |
Длительность хранения информации при отключении питания, | |
лет, не менее |
30 |
Длительность учета времени и календаря при отключенном | |
питании, лет, не менее | |
для корпусов S31, S34 |
5 |
для остальных исполнений |
16 |
Срок службы элемента питания, лет, не менее для корпусов S31, S34 (предусмотрена замена без вскрытия счетчика) |
5 |
для остальных исполнений |
16 |
Диапазон рабочих температур окружающего воздуха, °С |
от -40 до +70 |
Число тарифов в зависимости от исполнения, не менее |
4 |
Число временных зон тарифной программы в сутках, не менее |
12 |
Интервалы усреднения значений графиков (профилей) нагрузки, | |
мин |
от 1 до 60 |
Количество электрических испытательных выходов с параметрами по ГОСТ 31819.21-2012 (телеметрических выходов) |
до 2 |
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012 | |
для активных исполнений |
1 |
для активно-реактивных исполнений |
2 |
Скорость обмена по интерфейсам, бит/с |
в зависимости от |
используемого канала | |
связи | |
Скорость обмена через оптический порт, бит/с |
от 300 до 19200 |
Масса счетчика, кг, не более для CE307 R32, R33, R34 |
1 |
для CE307 C36, S32 |
2 |
для CE307 S31, S34, S35 |
3 |
Габаритные размеры (длина; ширина; высота), мм, не более для СЕ307 R32 |
170; 143; 52 |
для СЕ307 R33 |
152; 143; 73 |
для СЕ307 R34 |
130; 144; 63 |
для СЕ307 S31 |
215; 175; 72 |
для СЕ307 S34 |
280; 175; 85 |
для СЕ307 S35 |
235,0; 172,3; 85,0 |
для CE307 C36 |
280; 190; 86 |
для CE307 S32 |
277,5; 173,0; 89,0 |
Продолжение таблицы 6
Наименование характеристики |
Значение |
Средняя наработка на отказ, ч, не менее |
220000 |
Средний срок службы до первого капитального ремонта счетчиков, лет, не менее |
30 |
Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощности 8P, при трехфазном, симметричном напряжении и трехфазном, симметричном токе, не должны превышать значений, указанных в таблице 7.
Таблица 7 - Пределы допускаемых значений основной относительной погрешности при измерении активной энергии и активной мощностипри трехфазном, симметричном напряжениии трехфазном, симметричном токе
Значение тока для счетчиков |
счшэ |
Пределы допускаемой основной погрешности при измерении активной энергии и мощности, %, для счетчиков класса точности | |
с непосредственным включением |
включаемых через трансформатор | ||
0,5 | |||
0,05I6 < I <0,10 1б |
0,011н < I <0,05 1н |
1,0 |
±1,0 |
0,101б < I < 1макс |
0,051н < I < 1макс |
±0,5 | |
0,101б < I <0,20 1б |
0,021н < I <0,10 1н |
0,5 (инд) 0,8 (емк) |
±1,0 |
0,20 1б < I < 1макс |
0,101н < I < 1макс |
0,5 (инд) 0,8 (емк) |
±0,6 |
Расчет пределовдополнительнойотносительной погрешности по средней мощности производится по следующей формуле:
8 ,
8Р =±1,1 ( ) + (
60 Kw D -100% ,
----E -100 % + (----------))2 P - T P
где: 8Р - пределы допускаемой относительной погрешности по средней мощности, %;
8э- пределы допускаемых значений относительной погрешности при измерении электрической энергии, %;
P - величина измеренной средней мощности, выраженная в кВт (квар);
T - интервал усреднения мощности, выраженный в минутах;
KE - внутренняя константа счетчика (величина, эквивалентная «внутреннему» 1 имп., выраженному в кВт^ч; квар^ч);
D - цена единицы младшего разряда индикатора кВт (квар).
Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощности 8эпри трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 8.
Таблица 8 - Пределы допускаемых значений основной относительной погрешности при измерении реактивной энергии и реактивной мощностипри трехфазном симметричном напряжении и трехфазном симметричном токе
Значение тока для счетчиков |
sin9 (при индуктивной и емкостной нагрузке) |
Пределы допускаемой основной погрешности при измерении реактивной энергии и мощности, %, для счетчиков класса точности | ||
с непосредственны м включением |
включаемых через трансформатор |
0,5 |
1 | |
— |
0,011н < I <0,05 1н |
1,0 |
±1,0 |
— |
0,051н < I < 1макс |
±0,5 | |||
0,021н < I <0,10 1н |
0,5 |
±1,0 | ||
0,101н < I < !макс |
±0,6 | |||
0,10In < I < !макс |
0,25 |
±1,0 | ||
0,051б < I <0,10 1б |
0,02^ < I <0,05 IH |
1,0 |
— |
±1,5 |
0,10 1б < I < 1макс |
0,05^ < I < !макс |
±1,0 | ||
0,101б < I <0,20 1б |
0,05^ < I <0,10 |
0,5 |
±1,5 | |
0,20 1б < I < 1макс |
0,10 !н < I < какс |
±1,0 | ||
0,20 1б < I < 1макс |
0,10 !н < I < какс |
0,25 |
±1,5 |
Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности Ag в условиях влияющих величин не должны превышать значений, указанных в таблице9.
Таблица 9 - Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности в условиях влияющих величин
Влияющая величина |
Значение тока при симметричной нагрузке |
Коэффициент мощности |
Средний температурный коэффициент, %/К |
Изменение температуры окружающего воздуха |
0,051ном—1—1макс |
1,0 |
0,03 |
0,11ном—1—1макс |
0,5 (инд.) |
0,05 | |
Пределы дополнительной погрешности, % | |||
Постоянная магнитная индукция внешнего происхождения |
1ном |
1,0 |
±2,0 |
Магнитная индукция внешнего происхождения 0,5 мТл |
±1,0 | ||
Радиочастотные электромагнитные поля |
±2,0 | ||
Кондуктивныепомехи наводимые радиочастотными полями | |||
Наносекундные импульсные помехи | |||
Устойчивость к колебательным затухающим помехам |
Пределы допускаемых значений основной относительной погрешности при измерении полной мощности dS при трехфазном симметричном напряжении и трехфазном симметричном токе не должны превышать значений, указанных в таблице 10.
Таблица 10 - Пределы допускаемых значений основной относительной погрешности при измерении полной мощности при трехфазном симметричном напряжении и трехфазном симметричном токе
Значение тока для счетчиков |
sin9 (при индуктивной и емкостной нагрузке) |
Пределы допускаемой основной погрешности при измерении полной мощности, %, для счетчиков класса точности | ||
с непосредственным включением |
включаемых через трансформатор |
0,5 |
1 | |
— |
0,01/н — /<0,05 /н |
1,0 |
±1,0 |
— |
0,05/н — / — /макс |
±0,5 | |||
0,02/н — /<0,10 /н |
0,5 |
±1,0 | ||
0,10/н — / — /макс |
±0,6 | |||
0,10/н — / — /макс |
0,25 |
±1,0 | ||
0,05/б — /<0,10 /б |
0,02/н — /<0,05 /н |
1,0 |
— |
±1,5 |
0,10 /б — / — /макс |
0,05/н — / — /макс |
±1,0 | ||
0,10/б — /<0,20 /б |
0,05/н — /<0,10 /н |
0,5 |
±1,5 | |
0,20 /б — / — /макс |
0,10 /н — / — /макс |
±1,0 | ||
0,20 /б — / — /макс |
0,10 /н — / — /макс |
0,25 |
±1,5 |
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока З1 не должны превышать значений, указанных в таблице 11.
Таблица 11 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока
Значение тока для счетчиков |
Пределы допускаемой основной погрешности при измерении тока З1, %, для счетчиков класса точности | ||
с непосредственным включением |
включаемых через трансформатор |
0,5S/0,5; 0,5S/1; 0,5/1 |
1/1; 1/2 |
0,05 1б<1 <А|акс |
0,05 /ном</ —/макс |
±1,0 |
±2,0 |
Пределы допускаемой дополнительной погрешности при измерении среднеквадратических значений силы тока и мощности, вызванной воздействием магнитной индукции внешнего происхождения 0,5 мТл, не должны превышать величины, рассчитанной по формуле где: Х - расчетная величина;
1изм- измеренное значениесилы тока;
1ном- номинальный ток.
Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений Зине должны превышать значений, указанных в таблице12.
Таблица 12 - Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений напряжений
Значение напряжения |
Пределы допускаемой основной погрешности при измерении напряжения Зи, %, для счетчиков класса точности | |
0,5S/0,5; 0,5S/1; 0,5/1 |
1/1; 1/2 | |
0,бином<и< 1,9 ином — для исполнения X 0,75 до 1,15 ином - для остальных исполнений |
±0,5 |
Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности не должен превышать пределов, установленных в таблице 13, при измерении напряжений, токов не должен превышать пределов, установленных в таблице 14.
Таблица 13 - Средний температурный коэффициент при измерении активной энергии, активной мощности, реактивной энергии, реактивной мощности
Значение тока для счетчиков |
eoso, sin9 |
Средний температурный коэффициент при измерении активной и реактивной энергии и мощности, %/К, для счетчиков класса точности | ||
с непосредственны м включением |
включаемых через трансформатор |
0,5S/0,5; 0,5S/1 0,5/1 |
1/1; 1/2 | |
0,051б < I < 1макс |
0,051ном < I < 1макс |
1,0 |
±0,03 |
±0,05 |
0,10I6 < I < 1макс |
0,101ном < 1 < 1макс |
0,5 (инд, емк.*) |
±0,05 |
±0,07 |
Примечание: * при измерении реактивной энергии, мощности.
Таблица 14 - Средний температурный коэффициент при измерении при измерении напряжений, токов
Значение тока для счетчиков |
Средний температурный коэффициент при измерении токов, %/К, для счетчиков класса точности | ||
с непосредственным включением |
включаемых через трансформатор |
0,5S/0,5; 0,5S/1; 0,5/1 |
1/1; 1/2 |
0,051б < I < 1макс |
0,05Тном < I < Л|акс |
±0,03 |
±0,05 |
Значение напряжения |
Средний температурный коэффициент при измерении напряжений, %/К, для счетчиков класса точности | ||
0,5S/0,5; 0,5S/1; 0,5/1 |
1/1; 1/2 | ||
0,бином<и< 1,9 ином - для исполнения X 0,75 до 1,15 Uom - для остальных исполнений |
±0,03 |
±0,05 |
Счетчики должны начать и продолжать регистрировать показания электроэнергии при симметричных значениях тока, указанных в таблице 15 для активной и реактивной энергии при коэффициенте мощности равном 1.
Таблица 15 - Стартовый ток (чувствительность).
Тип подключения счетчика |
Класс точности счетчика по активной/реактивной энергии | ||
0,5S/0,5 |
0,5S/1, 0,5/1 |
1/1; 1/2 | |
Непосредственное |
— |
0,002I6 |
0,004I6 |
Через трансформаторы тока |
0,001 /■ ' |
0,001 ^ом |
0,002 Тном |
Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице16.
Таблица 16 - Пределы допускаемой погрешности при измерении показателей качества
электроэнергии
Параметр |
Диапазон измерений (показаний) |
Пределы допускаемых основных погрешностей измерений |
Отрицательное отклонение напряжения электропитания 5U(-), % *** для исполнений 57,7В для остальных исполнений |
от 0 до 25 от 0 до 40 |
±0,5* |
Положительное отклонение напряжения электропитания 5U(+), % *** для исполнений X для остальных исполнений |
от 0 до 90 от 0 до 15 |
±0,5* |
Глубина провала напряжения, % для исполнений 57,7В для остальных исполнений |
от 0 до 25 от 0 до 40 |
±0,5* |
Длительность прерывания напряжения, с |
от 1 до 3А09 |
±2 |
Максимальное значение напряжения при перенапряжении, В для исполнений X для остальных исполнений |
от 0 до 437 от 0 до 264 |
±0,5%ином * |
Длительность перенапряжения Ata, с |
от 2 до 60 |
±2 |
Длительность провала напряжения Ata, с |
от 2 до 60 |
±2 |
Отклонение частоты Af, Гц*** для исполнений Z для остальных исполнений |
от -2,5 до +2,5 |
±0,01** ±0,10 |
Пределы допускаемой погрешности при измерении коэффициента мощности указаны в таблице 17.
Таблица 17 - Пределы допускаемой погрешности при измерении коэффициента мощности
Наименование характеристики |
Пределы допускаемой основной абсолютной погрешности измерения |
Коэффициент активной мощности от 0,8(емк) до 1,0 включительно; свыше 1,0 до 0,5(инд) |
±0,05 |
Коэффициент реактивной мощности от 0,25(емк) до 1,0 включительно; свыше 1,0 до 0,25(инд) |
±0,05 |
наносится на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность счетчиков приведена в таблице 18. Таблица 18 - Комплектность
Наименование |
Обозначение |
Количество |
Счетчик электрической энергии трехфазный многофункциональный СЕ307 (одно из исполнений) |
1 шт. | |
Руководство по эксплуатации (одно из исполнений) |
САНТ.411152.166 РЭ |
1 экз. |
Формуляр (одно из исполнений) |
САНТ.411152.166 ФО |
1 экз. |
Методика поверки (поставляется по требованию потребителя) |
САНТ.411152.166 Д1 с изменением № 3 |
1 экз. |
Индикаторное устройство СЕ901 (для исполнений D) |
- |
1 шт. |
осуществляется по документу САНТ.411152.166 Д1 «Счетчики электрической энергии трехфазные многофункциональные СЕ307. Методика поверки» с изменением № 2, утвержденному ФГУП «ВНИИМС» 23.07.2019г.
Основные средства поверки:
установка для поверки счетчиков электрической энергии СУ201-3-0,05-К-Х-Х-Х-Х-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, а также укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100 (регистрационный номер в Федеральном информационном фонде 37901-14);
секундомер электронный Интеграл С-01 (регистрационный номер в Федеральном информационном фонде 44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на навесную пломбу давлением пломбира, а также в виде оттиска в паспорт счетчика или на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии трехфазным многофункциональным СЕ307ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными
ТУ 26.51.63-126-63919543-2016 Счетчики электрической энергии трехфазные многофункциональные СЕ307. Технические условия
ИзготовительАкционерное общество «Электротехнические заводы «Энергомера» (АО«Энергомера») ИНН 2635133470
Адрес: 355029, Ставропольский край, г. Ставрополь, ул. Ленина, 415, офис 294
Телефон:8 (8652) 35-75-27;8 (8652) 35-67-45
Факс: 8 (8652) 56-66-90;8 (8652) 56-44-17
E-mail: concern@energomera.ru
Web-сайт: www.energomera.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: 8 (495) 437-55-77
Факс:8 (495) 437-56-66
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа 30004-13 от 29.03.2018 г.
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ28 октября 2019 г. № 2589
Москва
О переоформлении свидетельства об утверждении типа средства измерений № 65204/1 «Счетчики электрической энергии трехфазные многофункциональные СЕ307» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Энергомера» от 3 октября 2019 г. № 4785 и № 4786 приказываю:
-
1. Внести изменения в описание типа на счетчики электрической энергии трехфазные многофункциональные СЕ307, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 66691-17, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. Установить методику поверки по документу САНТ.411152.166 Д1
с изменением № 2 «Счетчики электрической энергии трехфазные
многофункциональные СЕ307. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 июля 2019 г., и распространить действие документа на счетчики электрической энергии трехфазные многофункциональные СЕ307, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 65204/1 «Счетчики электрической энергии трехфазные многофункциональные СЕ307», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 66691-17, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С.С. Голубев
f " л
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СЪЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00E1036EE32711E880E9E0071BFC5DD276 Кому выдан: Голубев Сергей Сергеевич Действителен: с 08.11.2018 до 08.11.2019
