Номер по Госреестру СИ: 70583-18
70583-18 Преобразователи термоэлектрические
(MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA)
Назначение средства измерений:
Преобразователи термоэлектрические модели MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA (далее - термопреобразователи или ТП) предназначены для измерений температуры поверхности твердых тел в составе Газотурбинного двигателя 6F.03/6FA+E Прегольской ТЭС (г. Калининград), Талаховской ТЭС (г. Советск), Маяковской ТЭС (г. Гусев).
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом штемпелевания.Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим модели MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Лист № 4
Всего листов 4 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Поверка
Поверкаосуществляется по документу МП 207.1-076-2017 «Преобразователи термоэлектрические модели MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA», утвержденному ФГУП «ВНИИМС» 09.11.2017 г.
Основные средства поверки:
Калибраторы температуры поверхностные КТП (Регистрационный № 53247-13).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Conax Technologies», СШААдрес: 2300 Walden Avenue, Buffalo, New York 14225, USA Телефон: 716-684-7433
Факс: 716-684-4500
Web-сайт: www.conaxtechnologies.com E-mail: info@conaxtechnologies.com
Заявитель
Общество с ограниченной ответственностью «НПА Вира Реалтайм»
(ООО «НПА Вира Реалтайм»)
ИНН 7719202425
Адрес: 109518, г. Москва, ул. Грайвороновская, д.4, стр.1
Телефон: +7(495) 723-75-59 Факс: +7(495) 723-75-59
Web-сайт: www.rlt.ru
E-mail: info@rlt.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Конструктивно термопреобразователи выполнены в виде корпуса, изготовленного из медно-никелевого сплава с присоединенным армированным кабелем с удлинительными проводами в тефлоновой оболочке.
Термопреобразователи состоят из измерительной вставки с двумя чувствительными элементами - термопарами.
Фото общего вида ТП представлено на рисунке 1.

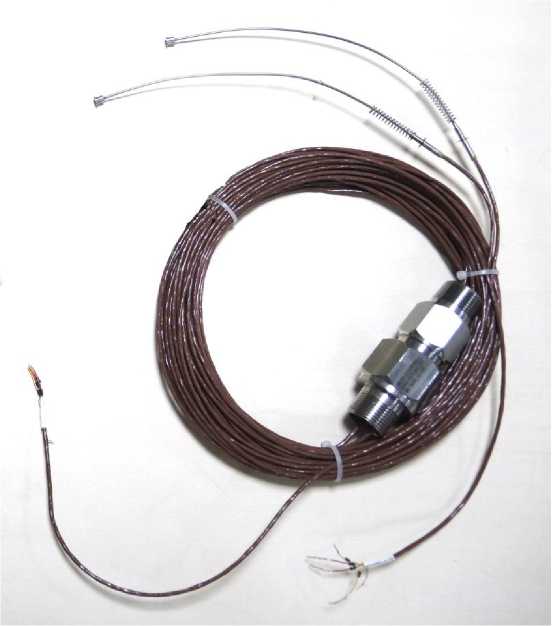

Рисунок 1 - Преобразователь термоэлектрический модели
MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение отсутствует.Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1) в температурном эквиваленте приведены в таблице 1.
Таблица 1
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
К |
2 |
от -40 до +230 |
±2,5 |
Технические характеристики преобразователей термоэлектрических модели MBS-B(SPEC)-CU(NI PLTD)-TCK-U-2-PFA приведены в таблице 2.
Таблица 2
Наименование характеристики |
Значение характеристики |
Длина монтажной части ТП, мм |
4,78 |
Диаметр монтажной части измерительной вставки ТП, мм |
6,35 |
Длина монтажной части ТП, мм |
6,4 |
Длина кабеля ТС, мм: - зав. №№ 442482-022A, 442482-022B, 442543-002A, 442543-002B, 442543-010A, 442543-010B, 442543-025A, 442543-025B, P58064X-51-003A, P58064X-51-003B, P58064X-51-004A, P58064X-51-004B, P57910-50-003A, P57910-50-003B P57910-50-004A, P57910-50-004B, P56461-51-003A, P5646151-003B, P56461-51-004A, P56461-51-004B, P57910-1-01E P57910-1-02E, P57910-1-01F, P57910-1-02F, P56461-51-001A P56461-51-001B, P56461-51-002A, P56461-51-002B, P56461-2-01A, P56461-2-02A, P56461-2-01B, P56461-2-02B, P56461-2-01C, P56461-2-02C, P56461-2-01D, P56461-2-02D, 442873-005A, 442873-005B, 442873-007A, 442873-007B, 442873-011A, 442873-011B, 442873-012A, 442873-012B, 442873-013A, 442873-013B, 442873-014A, 442873-014B, 442873-016A, 442873-016B, 442873-020A, 442873-020B, P57910-1-01A, P57910-1-02A, P57910-1-01B, P57910-1-02B, P57910-1-01C, P57910-1-02C, P57910-1-01D, P57910-1-02D, P61456-56-001A, P61456-56-001B, P61456-56-002A, P61456-56002B P61456-56-003A, P61456-56-003B, P61456-56-004A, P6145656-004B, 443460-001A, 443460-001B, 443460-002A, 443460002B, 443460-003A, 443460-003B, 443460-004A, 443460004B, 443460-005A, 443460-005B, 443460-006A, 443460006B, 443291-021A, 443291-021B, 443291-023A, 443291023B, P62913X-1-001A, P62913X-1-001B, P62913X-1-002A P62913X-1-002B, P62913X-1-003A, P62913X-1-003B, P62913X-1-004A, P62913X-1-004B |
6 000 |
Наименование характеристики |
Значение характеристики |
- зав. №№ P57383-1-001A, P57383-1-001B, P57383-1-002A, P57383-1-002B, P57383-1-01A, P57383-1-01A, P57383-1-01B P57383-1-01B, P57383-1-02A, P57383-1-02A, P57383-1-02B P57383-1-02B, P58064-51-001A, P58064-51-001B, P58064-51-002A, P58064-51-002B, P58064-51-003A, P58064-51-003B, P58064-51-004A, P58064-51-004B, P61456-1-001, P61456-1002, P61967-003A, P61967-003B, P61967-004A, P61967-004B, P61967-005A, P61967-005B, P62913-1-001A, P62913-1-001B, P62913-1-002A, P62913-1-002B, P62913-1-003A, P62913-1003B, P62913-1-004A, P62913-1-004B |
12 000 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
Рабочие условия эксплуатации ТП
|
от -40 до +230 до 98 (при +35 °С) |
Средний срок службы, лет, не менее |
10 |
