Номер по Госреестру СИ: 57732-14
57732-14 Преобразователи термоэлектрические
(MBS-B-CUTEP/NI-TCK-U2-PFA)
Назначение средства измерений:
Преобразователи термоэлектрические модели MBS-B-CUTEP/NI-TCK-U2-PFA (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры поверхности подшипника на ТЭЦ ПГУ «ГСР ЭНЕРГО», Санкт-Петербург, г. Колпино.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующем разделе паспорта на преобразователи термоэлектрические модели MBS-B-CUTEP/NI-TCK-U2-PFA.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим модели MBS-B-CUTEP/NI-TCK-U2-PFA
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 1515-95. Термопары кабельного типа (с минеральной изоляцией).
Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Поверка
Поверкаосуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Преобразователи термоэлектрические модели MBS-B-CUTEP/NI-TCK-U2-PFA подлежат только первичной поверки при вводе в эксплуатацию.
Основные средства поверки :
- ТП типа ППО эталонный 2- го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-^R+540-4), где R - измеряемое сопротивление, Ом.
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Изготовитель
«Сопах Technologies», США
2300 Walden Avenue, Buffalo, New York 14225, USA
Fax: 716-684-7433, Phone: 716-684-4500
E-mail: info@conaxtechnologies.com
Website: www.conaxtechnologies.com
Заявитель
Открытое акционерное общество «Энерго-Строительная Корпорация «СОЮЗ», г. МоскваЮр. адрес: 119415, г. Москва, проспект Вернадского, д. 39
Почтовый адрес: 117342, г. Москва, ул. Обручева, д. 36
Тел.: +7 (495) 232-20-44, факс: +7 (495) 913-30-63
E-mail: office@soyuz-corp.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Конструктивно термопреобразователи выполнены в виде корпуса, изготовленного из медно-никелевого сплава с присоединенным армированным кабелем с удлинительными проводами в тефлоновой оболочке.
Термопреобразователи состоят из измерительной вставки с двумя чувствительными элементами - термопарами.
Внешний вид преобразователя представлен на рисунке 1.

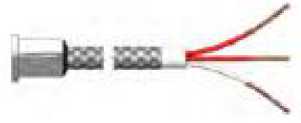

Рис 1. Внешний вид преобразователя термоэлектрического
модели MBS-B-CUTEP/NI-TCK-U2-PFA.
Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице:
Условное обозначение НСХ |
Класс допуска |
Рабочий диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
К |
2 |
от минус 40 до плюс 230 |
± 2,5 |
Диаметр монтажной части измерительной вставки ТП, мм
Рабочие условия эксплуатации ТП:
-
- температура окружающей среды, °С от минус 40 до плюс 230
-
- относительная влажность воздуха, %, не более до 98 (при плюс 35 °С)
