Номер по Госреестру СИ: 68308-17
68308-17 Преобразователи термоэлектрические
(111Т0537)
Назначение средства измерений:
Преобразователи термоэлектрические 111T0537 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры в составе газовой турбины на объекте «Ямал СПГ», поселок Сабетта, Ямало-Ненецкий автономный округ.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 111T0537
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы «Conax Technologies», США
Поверка
Поверкаосуществляется по документу МП 207.1-050-2017 «Преобразователи термоэлектрические
111T0537. Методика поверки», утвержденному ФГУП «ВНИИМС» 17.01.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный
ЭТС-100 (Регистрационный № 19916-10);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (регистрационный № 52489-13);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТП и (или) на свидетельство о поверке.
Изготовитель
Фирма «Conax Technologies», США
Адрес: 2300 Walden Avenue, Buffalo, New York 14225, USA
Телефон: 1 800 223 2389 / 716 684 4500, факс: 716 684 4500
E-mail: conax@conaxtechnologies.com
Заявитель
Общество с ограниченной ответственностью «ДжиИ Рус» (ООО «ДжиИ Рус»)
ИНН 7705574092
Адрес: 123317, г. Москва, Пресненская набережная, д. 10
Телефон: : +7 (495) 981 1313
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП конструктивно выполнены в виде завальцованной с одного конца трубки с чувствительным элементом (ЧЭ) в оболочке из нержавеющей стали, соединенной с клеммной головкой из алюминия. Внутрь корпуса измерительной вставки ТП помещен один чувствительный элемент - термопара с номинальной статической характеристикой типа «К» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов.
Преобразователи термоэлектрические 111T0537 изготовлены следующих моделей: 111T0537P0001, 111T0537P0002, отличающиеся друг от друга только длиной измерительной вставки.
Монтаж ТП на объекте измерений осуществляется при помощи неподвижного штуцера. Общий вид преобразователей термоэлектрических 111T0537 представлен на рисунке 1. Пломбирование ТП не предусмотрено.

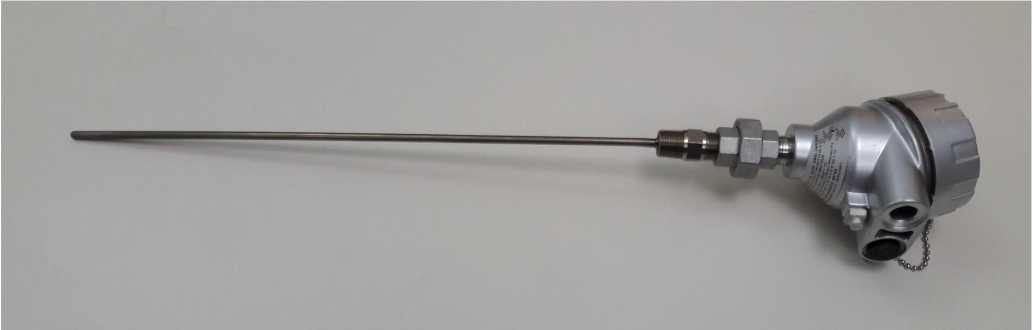

Рисунок 1 - Общий вид преобразователей термоэлектрических 111T0537
Программное обеспечение отсутствует.
Основные метрологические и технические характеристики преобразователей термоэлектрических 111T0537 приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от +83 до +103 |
Условное обозначение номинальной статической характеристики (НСХ) преобразования по ГОСТ Р 8.585-2001 (МЭК 60584-1) |
К |
Класс допуска |
2 |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
±2,5 |
Электрическое сопротивление изоляции ТП при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее |
1000 |
Диаметр монтажной части, мм, не более |
6,4 |
Длина измерительной вставки, мм:
|
154 230 |
Масса, кг, не более |
1 |
Средняя наработка на отказ, ч, не менее |
48000 |
Средний срок службы, лет, не менее |
6 |
Рабочие условия эксплуатации:
|
от -65 до +150 95 |
