Номер по Госреестру СИ: 70516-18
70516-18 Мерники металлические эталонные
(М)
Назначение средства измерений:
Мерники металлические эталонные М предназначены для измерений объема жидкости, воспроизведения, хранения и передачи единицы объема жидкости.
Внешний вид.
Мерники металлические эталонные
Рисунок № 1
Внешний вид.
Мерники металлические эталонные
Рисунок № 2
Внешний вид.
Мерники металлические эталонные
Рисунок № 3
Внешний вид.
Мерники металлические эталонные
Рисунок № 4
Внешний вид.
Мерники металлические эталонные
Рисунок № 5
Общие сведения
Дата публикации -
Срок свидетельства - 13.03.2028
Номер записи -
ID в реестре СИ - 384752
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
номинальная вместимость 50 дм³, номинальная вместимость 50 дм^3, номинальная вместимость 20 дм³, номинальная вместимость 20 дм^3, номинальная вместимость 100 дм³, номинальная вместимость 100 дм^3, номинальная вместимость 10 дм³, номинальная вместимость 10 дм^3, нет модификации, мод. М2р-50-03М, мод. М2р-10-03М, М2р-10-03КМ, М2Р-10-01М, М,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 82
Выдано извещений - 0
Кол-во периодических поверок - 38
Кол-во средств измерений - 19
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№455 от 2018.03.13 Об утверждении типов средств измерений
№2061 от 2020.12.09 О внесении изменений в описание типа на мерники металлические эталонные М
№164 от 2023.01.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
№597 от 2024.03.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Мерники металлические эталонные (М)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70516-18 13.03.2028 |
Мерники металлические эталонные, М Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
73029-18 07.11.2028 |
Установки поверочные средств измерений объема и массы, УПМ-2000 Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Кто поверяет Мерники металлические эталонные (М)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "МАРИЙСКИЙ ЦСМ" (RA.RU.311271) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 35 | 35 | 0 | 0 | 35 | 35 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 25 | 0 | 21 | 0 | 21 | 0 | 21 | |||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 4 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Мерники металлические эталонные (М)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную к резервуару мерника металлического эталонного М, методом гравировки и в верхнюю часть по центру титульного листа паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мерникам металлическим эталонным МПриказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-001-04884450-2017 Мерники металлические эталонные М. Технические условия
Поверка
Поверкаосуществляется по ГОСТ 8.400-2013 «ГСИ. Мерники металлические эталонные. Методика поверки».
Основные средства поверки:
-
- рабочий эталон единицы массы 5-го разряда согласно ГПС для средств измерений массы, утвержденной приказом Росстандарта от 29.12.2018 № 2818.
-
- рабочий эталон единицы объема 1-го разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на пломбы в соответствии с рисунками 2 и 3.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «Эталон» (ООО «НПО «Эталон»)ИНН 1660280684
Адрес: 422701, Республика Татарстан, Высокогорский район, с. Высокая гора, ул. Полковая, д.4.
Юридический адрес: 420021, Республика Татарстан, г. Казань, ул. Лево-Булачная, д. 50, квартира 35
Телефон: +7(843) 292-07-84
Web-сайт: www.mernik-upm.ru
E-mail: etalonnpo@yandex.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия мерников металлических эталонных М основан на измерении объема жидкости методом налива или слива. При поверке мер вместимости или при измерении объема жидкости измеряемую среду подают в предварительно смоченный измеряемой средой мерник металлический М через горловину или через наливной кран. После заполнения мерника металлического М измеряемую среду сливают через сливной кран сплошной струей в поверяемую меру вместимости или средство измерений (метод налива). Вместимость поверяемой меры вместимости так же определяют выливая измеряемую среду из поверяемой меры вместимости в мерник металлический эталонный М (метод слива).
Мерники металлические эталонные М состоят из резервуара, горловины, ампулы уровня, опор, сливного крана или клапана и, в некоторых случаях, наливного крана или клапана. Резервуар мерника металлического эталонного М установлен на опорах или раме на опорных колесах. Установка мерника металлического эталонного М в вертикальное положение осуществляется с помощью ампулы уровня и домкратов, размещенных на опорах или раме (при наличии). Мерники металлические эталонные М номинальной вместимостью от 2 до 50 дм3 могут изготавливаться без опор с плоским дном. Мерники металлические эталонные М номинальной вместимостью от 20 дм3 и выше могут изготавливаться с колесами, предназначенными для удобного перемещения.
Мерники металлические эталонные М могут комплектоваться компенсатором вместимости, переливным трубопроводом, уровнемерной трубкой, фланцевым соединением мерника и сливного трубопровода, фланцевым соединением мерника и горловины, смотровым глазком (диоптром) на сливном трубопроводе, дополнительным краном или клапаном сливного трубопровода, термокарманами (гильзами термометрическими) в средней, в верхней цилиндрической части мерника или в верхнем конусе мерника, краном для регулирования уровня жидкости, который может находится на горловине мерника или сливном трубопроводе.
Мерники металлические эталонные М имеют несколько вариантов изготовлений горловин: горловины с прозрачными окнами с отметкой номинальной вместимости; горловины переливной, срезанные на уровне номинальной вместимости; горловины, укомплектованные пеногасителем; горловины со шкалой, с отметками вместимости; горловины с выносной шкалой. Мерники металлические эталонные М выпускаются 1-го и 2-го разрядов.
Общий вид мерников металлических эталонных М представлен на рисунке 1.
Рисунок 1 - Общий вид мерников металлических эталонных М
Пломбировка мерников металлических эталонных М осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашечке винта крепления шкалы и нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные через специальные отверстия с помощью проволоки на шкалу, уровнемерные трубки (при наличии), кране для регулирования уровня жидкости (при наличии), в смотровом окне (диоптре) сливного трубопровода (при наличии), фланцевом соединении мерника и сливного трубопровода (при наличии), фланцевом соединении мерника и измерительной горловины (при наличии), сливном кране или клапане, наливном кране или клапане (при наличии).

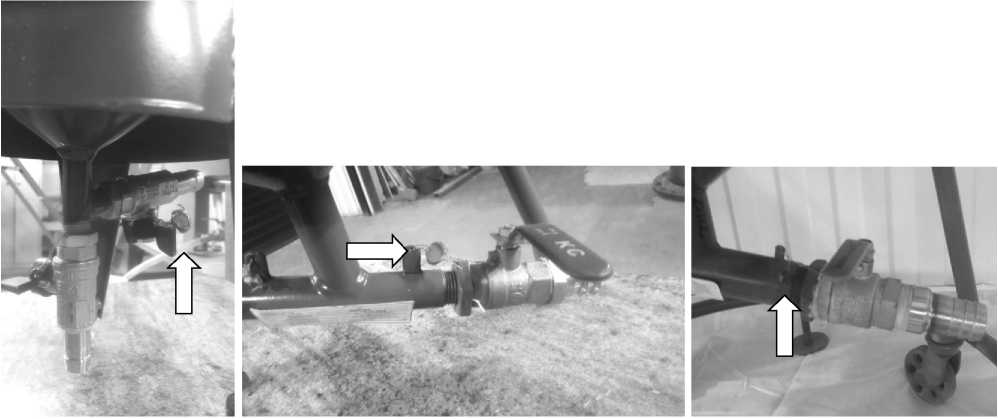

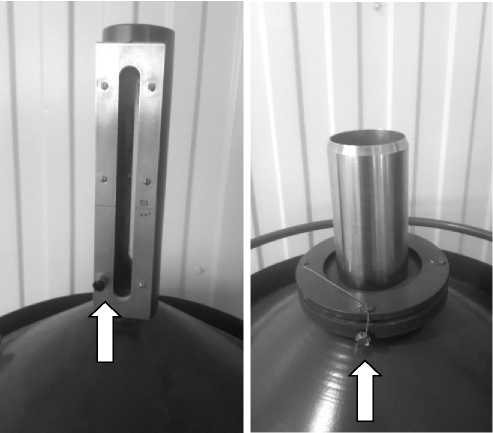

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных М
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки мерников металлических эталонных М
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Разряд |
1-ый |
2-ой |
|
Пределы допускаемой относительной погрешности при температуре +20 °С, % |
±0,02 |
±0,05; ±0,1 |
|
Номинальная вместимость мерников при температуре +20 °С, дм3 |
от 2 до 1000 |
от 2 до 5000 |
|
* - конкретное значение указано в паспорте | ||
Таблица 2 - Основные технические характеристики
|
