Номер по Госреестру СИ: 73029-18
73029-18 Установки поверочные средств измерений объема и массы
(УПМ-2000)
Назначение средства измерений:
Установки поверочные средств измерений объема и массы УПМ-2000 предназначены для измерений объема и массы жидкости, воспроизведения, хранения и передачи единицы объема и массы жидкости.
Внешний вид.
Установки поверочные средств измерений объема и массы
Рисунок № 1
Внешний вид.
Установки поверочные средств измерений объема и массы
Рисунок № 2
Внешний вид.
Установки поверочные средств измерений объема и массы
Рисунок № 3
Внешний вид.
Установки поверочные средств измерений объема и массы
Рисунок № 4
Общие сведения
Дата публикации -
Срок свидетельства - 07.11.2028
Номер записи -
ID в реестре СИ - 530360
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УПМ-2000-04, УПМ-2000, Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности -
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 17
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2306 от 2018.11.07 Об утверждении типов средств измерений
№164 от 2023.01.27 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)
Наличие аналогов СИ: Установки поверочные средств измерений объема и массы (УПМ-2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70516-18 13.03.2028 |
Мерники металлические эталонные, М Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
73029-18 07.11.2028 |
Установки поверочные средств измерений объема и массы, УПМ-2000 Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Установки поверочные средств измерений объема и массы (УПМ-2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Установки поверочные средств измерений объема и массы (УПМ-2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Краснодарский ЦСМ Краснодарский край |
16123 | 12304 |
|
ФБУ Рязанский ЦСМ Рязанская область |
9888 | 12304 |
|
ФБУ Рязанский ЦСМ Рязанская область |
10900 | 12304 |
Программное обеспечение
Установки поверочные средств измерений объема и массы УПМ-2000 имеют встроенное программное обеспечение.
Программное обеспечение предназначено для обработки сигналов, обеспечение взаимодействия с внешними устройствами, а также выполнения отображения результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Программное обеспечение не влияет на метрологические характеристики установок поверочных средств измерений объема и массы УПМ-2000.
Идентификационные данные программного обеспечения установки поверочной средств измерений объема и массы УПМ-2000 приведены в таблице 1.
Таблица 1 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
ТВИ-024 |
|
Номер версии (идентификационный номер) программного обеспечения |
SC-307 |
|
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на резервуаре мерника металлического установки поверочной средств измерений объема и массы УПМ-2000, методом гравировки и в верхней части по центру титульного листа паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа» эксплуатационного документа «Установки поверочные средств измерений объема и массы УПМ-2000» Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам поверочным средств измерений объема и массы УПМ-2000ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-003-04884450-2018 Установки поверочные средств измерений объема и массы УПМ-2000. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «Эталон» (ООО «НПО «Эталон»)ИНН 1660280684
Адрес: 422701, Республика Татарстан, г. Казань, Высокогорский район, с. Высокая Гора, ул. Полковая, д. 4
Юридический адрес: 420021, Республика Татарстан, г. Казань, ул. Лево-Булачная, д. 50, кв.35
Телефон: +7(843) 292-07-84
Web-сайт: www.mernik-upm.ru
E-mail: etalonnpo@yandex.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
Принцип действия установок поверочных средств измерений объема и массы УПМ-2000 основан на прямом методе измерений объема жидкости с применением мерника металлического, на прямом методе измерений массы жидкости с применением весового устройства и на косвенном методе измерений массы жидкости с применением мерника металлического и измерителя плотности жидкостей.
В состав установки поверочной средств измерений объема и массы УПМ-2000 входят мерник металлический, термометр электронный «ExT-01» (регистрационный номер 44307-10), весовое устройство, электронасос, смонтированные на металлической опорно-рамной конструкции, установленной на автомобильном прицепе, и измеритель плотности жидкостей вибрационный ВИП-2МР (регистрационный номер 27163-09). Установки поверочные средств измерений объема и массы УПМ-2000 могут изготавливаться, поставляться и эксплуатироваться на двух автомобильных прицепах или без автомобильных прицепов, рамой-баком или резервуаром, предназначенными для слива измеряемой среды из мерника, напорным электронасосом, фильтром-газоотделителем, столом-стендом, механизмом синхронного подъема и опускания мерника.
Мерник металлический состоит из резервуара, измерительной горловины со шкалой, пеногасителем и с фланцем переливного трубопровода, сливного крана или клапана, наливного крана или клапана, трубопровода нижнего донного налива, сливного трубопровода, уровнемерной трубки, ампулы уровня, площадки обслуживания и укладки грузов, а также может комплектоваться компенсатором вместимости, предохранителем огневым, датчиком предельного уровня оптического. В верхней и центральной частях резервуара мерника смонтированы два места для измерений температуры измеряемой среды термометром. Трубопровод нижнего донного налива включает в себя смотровой глазок (диоптр) с горизонтальной чертой, указывающей положение уровня жидкости после налива, воздухоотводящий и контрольный кран. Сливной трубопровод включает в себя смотровой глазок (диоптр) и контрольный кран.
Весовое устройство состоит из трех датчиков весоизмерительных тензорезисторных М (регистрационный номер 53673-13), преобразователя весоизмерительного взрывобезопасного ТВИ-024 с цифровым табло и блока питания.
Опорно-рамная конструкция включает в себя четыре механических домкрата, две опорные плиты, две плиты с направляющими гидравлического механизма синхронного подъема и опускания мерника.
Мерник металлический установлен на трех датчиках весоизмерительных тензорезисторных, неподвижно закрепленных на металлической опорно-рамной конструкции. Масса измеряемой среды, налитой в мерник, считывается с цифрового табло преобразователя весоизмерительного, соединенного с датчиками весоизмерительными тензорезисторными посредством линии связи. Наибольшая длина линии связи достигает 100 м. Контроль объема жидкости, налитой в мерник, производится по шкале. Слив измеряемой среды из мерника осуществляется через сливной кран.
Мерник металлический имеет рабочее положение - вертикальное и транспортное положение - горизонтальное. Выставление установки в вертикальное положение производится по ампуле уровня.

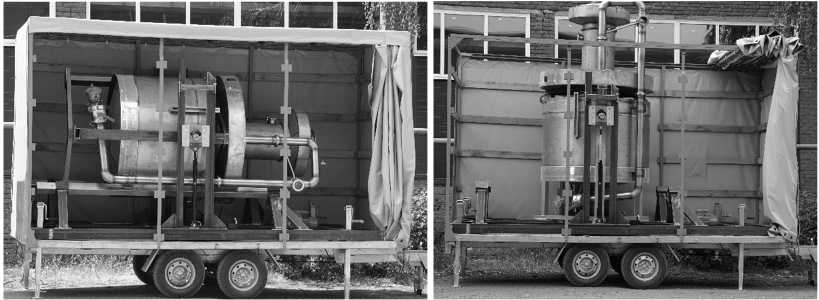

Общий вид установок поверочной средств измерений объема и массы УПМ-2000 представлен на рисунке 1.
Рисунок 1 - Общий вид установок поверочных средств измерений объема и массы УПМ-2000
Пломбировка установок поверочных средств измерений объема и массы УПМ-2000 осуществляется нанесением знака поверки давлением на мастику, расположенную в пломбировочной чашечке винта крепления шкалы и уровнемерной трубки или нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в шкале и уровнемерной трубке. Так же пломбировка осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью проволоки, проведенной через специальные отверстия в накидной гайке смотрового глазка (диоптра) сливного трубопровода, на контрольном кране или клапане сливного трубопровода, в сливном кране или клапане, на контрольном кране или клапане трубопровода нижнего донного налива и в местах крепления компенсатора вместимости. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки установок поверочных средств измерений объема и массы УПМ-2000
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки установок поверочных средств измерений объема и массы УПМ-2000
Заводской номер установки поверочной средств измерений объема и массы УПМ-2000 указывается на маркировочной табличке, закрепленной на резервуаре мерника металлического, методом гравировки. Место нанесения знака утверждения типа и заводского номера представлены на рисунке 4.
Рисунок 4 - Место нанесения знака утверждения типа и заводского номера установки поверочной средств измерений объема и массы УПМ-2000
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость мерника установки при температуре плюс 20 °С, дм3 |
2000 |
|
Диапазон измерений объема жидкости при температуре плюс 20 °С, дм3 |
от 1960 до 2040 |
|
Цена деления шкалы мерника установки, дм3 |
0,5 |
|
Пределы допускаемой относительной погрешности при измерении объема жидкости прямым методом измерений, % |
±0,04 |
|
Диапазон измерений массы жидкости, кг |
от 1400 до 2040 |
|
Наименьший предел индикации массы, кг |
40 |
|
Цена деления цифрового табло преобразователя весового установки, кг |
0,1 |
|
Пределы допускаемой относительной погрешности при измерении массы жидкости прямым методом измерений, % |
±0,04 |
|
Пределы допускаемой относительной погрешности при измерении массы жидкости косвенным методом измерений, % |
±0,05 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Измеряемая среда |
неагрессивные жидкости по отношению к материалам мерника установки |
|
Плотность измеряемой среды, кг/м3 |
от 700 до 1100 |
|
Температура измеряемой среды, °С |
от -20 до +40 |
|
Параметры электрического питания: |
380+!?% |
|
- напряжение переменного тока, В |
-15% |
|
- частота переменного тока, Г ц |
50±1 |
Продолжение таблицы 3
|
1 |
2 |
|
Потребляемая мощность, Вт, не более |
30000 |
|
Габаритные размеры, мм, не более - высота (рабочее положение) |
4400 |
|
- высота (транспортируемое положение) |
4000 |
|
- ширина |
2550 |
|
- длина |
13500 |
|
Масса, кг, не более |
18500 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -20 до +40 |
|
- температура окружающего воздуха при работе с измерителем плотности жидкостей, °С |
от +10 до +35 |
|
- относительная влажность, % |
от 30 до 95 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
20000 |
