Номер по Госреестру СИ: 70336-18
70336-18 Аппаратура многоканальная измерительная управляющая
(Spider-81 мод. Spider-81, Spider-81B)
Назначение средства измерений:
Аппаратура многоканальная измерительная управляющая «Spider-81» модификаций «Spider-81», «Spider-81B» (далее по тексту - аппаратура) предназначена для измерения и преобразования сигналов напряжения и частоты переменного тока, поступающих от первичных измерительных преобразователей механических, тепловых, время-частотных, угловых, геометрических, акустических и электрических величин и генерации задающих сигналов для автоматического управления вибрационными испытательными установками с заданным соотношением входных/выходных сигналов.
Внешний вид.
Аппаратура многоканальная измерительная управляющая
Рисунок № 1
Внешний вид.
Аппаратура многоканальная измерительная управляющая
Рисунок № 2
Внешний вид.
Аппаратура многоканальная измерительная управляющая
Рисунок № 3
Внешний вид.
Аппаратура многоканальная измерительная управляющая
Рисунок № 4
Внешний вид.
Аппаратура многоканальная измерительная управляющая
Рисунок № 5
Внешний вид.
Аппаратура многоканальная измерительная управляющая
Рисунок № 6
Программное обеспечение
Управление аппаратурой осуществляется автономным программным обеспечением (далее по тексту - ПО) «Engineering Data Management» EDM (Управление Техническими Данными), устанавливаемым на персональный компьютер (далее - ПК), а обработка и генерация сигналов осуществляется встроенным программным обеспечением DSP application, установленным во встроенный в аппаратуру цифровой сигнальный процессор.
Встроенное ПО аппаратуры реализует 2 рабочих режима:
-
- режим Vibration Control System (VCS) (Система Управления Вибрацией) -
обеспечивает измерение сигналов напряжения электрического тока, поступающих от датчиков вибрации, и управление вибратором, входящим в состав испытательного оборудования (вибростенда) с контуром обратной связи.
В режиме VCS осуществляется ручной или программируемый ввод (задание) требуемых параметров вибрации, автоматическое формирование (генерация) управляющих сигналов с заданным соотношением входных/выходных сигналов с учетом реальных динамических характеристик используемого вибратора, измерение и отображение на мониторе подключенного ПК параметров вибрационного движения, воспроизводимых вибратором;
-
- режим Dynamic Signal Analyzer (DSA) (Динамический Анализатор Сигналов) -
обеспечивает измерение и обработку сигналов напряжения электрического тока, поступающих от подключенных к входу аппаратуры датчиков механических, тепловых, акустических, геометрических величин, и визуализацию результатов измерений и их последующей обработки на мониторе подключенного ПК.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентиф икационные данные (признаки) |
Значение | |
автономное ПО |
встроенное ПО | |
Идентификационное наименование ПО |
Engineering Data Management (EDM) |
DSP application |
Номер версии (идентификационный номер) ПО, не ниже |
6.1.0.27 |
Соответствует версии автономного ПО* |
Цифровой идентификатор ПО |
bf28fc00d86c936c89e2d91ef46758b |
Отсутствует* |
Примечание - * - Встроенное ПО является неотъемлемой и неотделимой частью автономного ПО, к которой отсутствует какой-либо доступ со стороны любых лиц из оболочки автономного ПО. Идентификация встроенного ПО осуществляется путем идентификации автономного ПО, с которым работает аппаратура. |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус аппаратуры методом трафаретной печати, а также типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре многоканальной измерительной управляющей «Spider-81»» модификаций «Spider-81», «Spider-81B»
ГОСТ Р ИСО 13373-2-2009 Контроль состояния и диагностики машин. Вибрационный контроль состояния машин. Часть 2. Обработка, анализ и представление результатов измерений вибрации
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-187-17 с изменением № 1 «Аппаратура многоканальная измерительная управляющая «Spider-81» модификаций «Spider-81», «Spider-81B». Методика поверки», утвержденному ООО «ИЦРМ» 27.03.2019 г.
Основные средства поверки:
-
- калибратор универсальный 5522А (регистрационный номер в Федеральном информационном фонде 51160-12);
-
- мультиметр 34401A (регистрационный номер в Федеральном информационном фонде № 54848-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус или на свидетельство о поверке, или в паспорт аппаратуры.
Изготовитель
Компания Crystal Instruments Corporation, США
Адрес: 2370 Owen Street, Santa Clara, CA 95054, USA
Телефон: +1 (408) 986-8880
Факс: +1 (408) 834-7818
E-mail: sales@go-ci.com
Заявитель
ИП Туркалов Олег Игоревич (ИП Туркалов О. И.)
ИНН 780433321692
Адрес: 197101, г. Санкт-Петербург, ул. Кропоткина д.1, оф.422
Телефон: +7 (921) 301-78-15
E-mail: turkalov@go-ci.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия аппаратуры заключается в нормированном преобразовании аналоговых электрических сигналов, поступающих от первичных преобразователей механических, тепловых, акустических, геометрических величин, в цифровые коды и их дальнейшей обработки, отображения и записи, а также формирование выходных сигналов для автоматического управления вибрационным испытательным оборудованием.
Аппаратура представляет собой моноблочный корпус прямоугольной формы из окрашенного алюминия. На лицевой стороне расположены: жидкокристаллический дисплей (далее - ЖК-дисплей), показывающий состояние испытания, системную информацию и сетевые настройки IP адреса, клавиши управления для изменения IP-адреса и управления информацией, отображаемой на ЖК-дисплее, кнопка включения устройства, кнопка запуска выбранной программы работы (START) и кнопка активизации контактного аварийного выключателя (STOP). На задней стороне расположены: 8 входных и 4 выходных канала, разъём для подключения питания, разъем Ethernet, порт высокоскоростной передачи данных, разъем для дистанционного контактного аварийного выключателя и технологические разъемы для периферийных устройств.
Аппаратура выпускается в следующих модификациях: «Spider-81», «Spider-81B», отличающихся внешним видом, количеством каналов, габаритными размерами и массой.
Модификация «Spider-81B» имеет укороченный корпус без экрана и функциональных клавиш с ограниченным количеством каналов.
Внешний вид аппаратуры с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки приведен на рисунках 1 и 2.

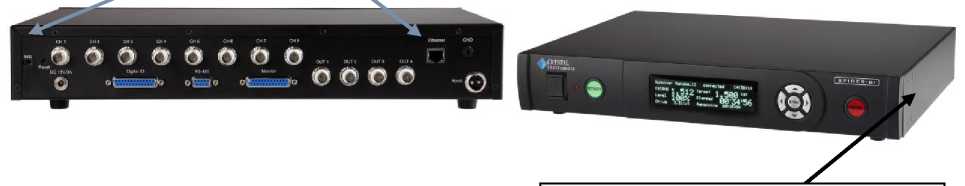

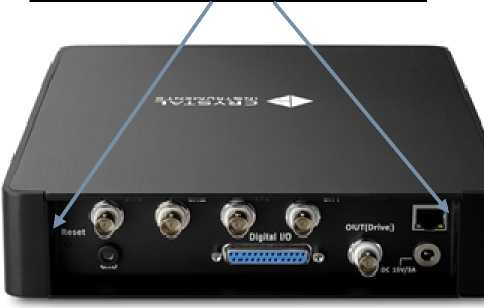

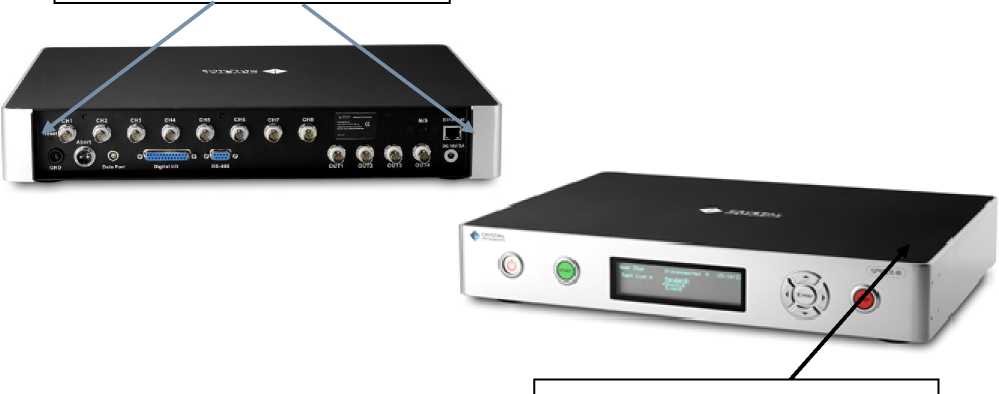

Места пломбировки от несанкционированного доступа
Место нанесения знака поверки
а) задняя сторона аппаратуры модификации
«Spider-81»
б) лицевая сторона аппаратуры модификации
«Spider-81»

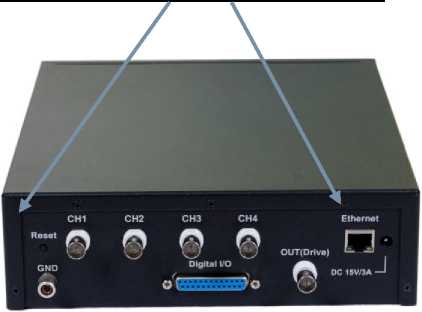

Места пломбировки от несанкционированного доступа
в) задняя сторона аппаратуры модификации «Spider-81B»

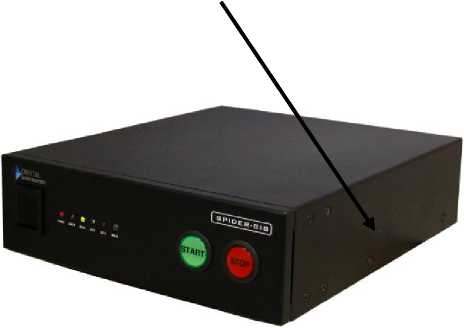

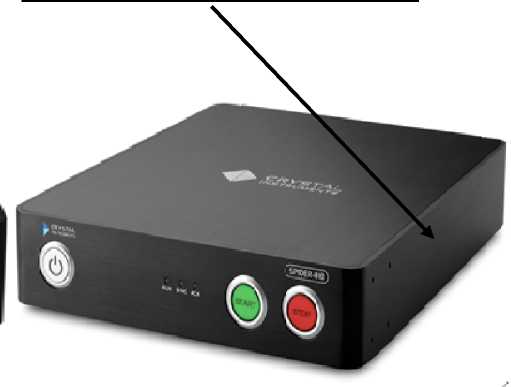

Место нанесения знака поверки
г) лицевая сторона аппаратуры модификации «Spider-81B»
Рисунок 1 - Внешний вид аппаратуры в старом корпусе (выпуск до 2019 г.) с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки
Места пломбировки от несанкционированного доступа
Место нанесения знака поверки
а) задняя сторона аппаратуры модификации
б) лицевая сторона аппаратуры модификации
«Spider-81»
«Spider-81»
Места пломбировки от несанкционированного доступа
Место нанесения знака поверки
г) лицевая сторона аппаратуры модификации «Spider-81B»
в) задняя сторона аппаратуры модификации «Spider-81B»
Рисунок 2 - Внешний вид в новом корпусе (выпуск с 2019 г.) с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки
Комплектность аппаратуры приведена в таблице 3.
Таблица 3 -
Наименование |
Количество |
Аппаратура многоканальная измерительная управляющая «Spider-81» модификаций «Spider-81», «Spider-81B» |
1 шт. |
Комплект кабелей |
1 комплект |
CD диск с ПО EDM |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Паспорт |
1 экз. |
Методика поверки ИЦРМ-МП-187-17 с изменением № 1 |
1 экз. |
Основные метрологические и технические характеристики аппаратуры приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристики |
Значение | |
«Spider-81» |
«Spider-81B» | |
Полоса пропускания по уровню минус 3 дБ, кГц |
от 0 до 46 | |
Пределы допускаемой относительной погрешности измерений частоты переменного тока от 0 до 8 кГц, в диапазоне пиковых значений напряжения переменного тока от -14 до 14 В |
±2,540-4 | |
Диапазон измерений пиковых значений напряжения переменного тока, В |
от -20 до +20 | |
Пределы допускаемой относительной погрешности измерений пиковых значений напряжения переменного тока от -14 до +14 В в диапазоне частот от 0 до 8 кГц, % |
±0,6 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
«Spider-81» |
«Spider-81B» | |
Диапазон воспроизведения выходных сигналов напряжения переменного тока, В (пик) |
от -10 до +10 | |
Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока, % |
±0,6 | |
Количество аналоговых входных каналов |
от 4 до 8 |
от 2 до 4 |
Количество аналоговых выходных каналов |
от 1 до 4 |
1 |
Параметры сети питания: -напряжение постоянного тока, В
|
от 13,5 до 16,5 от 100 до 240 50/60 | |
Рабочие условия измерений:
|
от -10 до +55 от 45 до 80 | |
Габаритные размеры (длинахвысотахширина), мм, не более |
330х75х440 |
282x66x231 |
Масса, кг, не более |
4,8 |
2,6 |
Средняя наработка на отказ, ч |
85 000 | |
Средний срок службы, лет |
10 |
