МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

15 мая 2019 г.

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 68998 «Аппаратура многоканальная измерительная управляющая «Spider-81» модификаций «Spider-81», «Spider-81 В» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями ИП Туркалова Олега Игоревича от 18 марта 2019 г. б/н приказываю:

• 1. Внести изменения в описание типа на аппаратуру многоканальную измерительную управляющую «Spider-81» модификаций «Spider-81», «Spider-81 В», зарегистрированную в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 70336-18, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу ИЦРМ-МП-187-17 с изменением № 1 «Аппаратура многоканальная измерительная управляющая «Spider-81» модификаций «Spider-81», «Spider-81В». Методика поверки», утвержденному ООО «ИЦРМ» 29 марта 2019 г., и распространить действие документа на аппаратуру многоканальную измерительную управляющую «Spider-81» модификаций «Spider-81», «Spider-81 В», находящуюся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 68998 «Аппаратура многоканальная измерительная управляющая «Spider-81» модификаций «Spider-81», «Spider-81В», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 70336-18, в связи с заменой документа на методику поверки.

• 4. Управлению государственного надзора и контроля (Кузьмину А.М.), ФГУП «ВНИИМС» (А.Ю. Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя                                    С.С. Голубев

Л--------------------------------ч

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СЕ1 Д* НИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036EE32711E880E9EO071BFC5DO276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 08.11.2018 до 08.11.2019

I                        J

Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «15» мая 2019 г. № 1085

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Аппаратура многоканальная измерительная управляющая «Spider-81» модификаций «Spider-81», «Spider-81B»

Аппаратура многоканальная измерительная управляющая «Spider-81» модификаций «Spider-81», «Spider-81B» (далее по тексту - аппаратура) предназначена для измерения и преобразования сигналов напряжения и частоты переменного тока, поступающих от первичных измерительных преобразователей механических, тепловых, время-частотных, угловых, геометрических, акустических и электрических величин и генерации задающих сигналов для автоматического управления вибрационными испытательными установками с заданным соотношением входных/выходных сигналов.

Принцип действия аппаратуры заключается в нормированном преобразовании аналоговых электрических сигналов, поступающих от первичных преобразователей механических, тепловых, акустических, геометрических величин, в цифровые коды и их дальнейшей обработки, отображения и записи, а также формирование выходных сигналов для автоматического управления вибрационным испытательным оборудован ием.

Аппаратура представляет собой моноблочный корпус прямоугольной формы из окрашенного алюминия. На лицевой стороне расположены: жидкокристаллический дисплей (далее - ЖК-дисплей), показывающий состояние испытания, системную информацию и сетевые настройки IP адреса, клавиши управления для изменения IP-адреса и управления информацией, отображаемой на ЖК-дисплее, кнопка включения устройства, кнопка запуска выбранной программы работы (START) и кнопка активизации контактного аварийного выключателя (STOP). На задней стороне расположены: 8 входных и 4 выходных канала, разъём для подключения питания, разъем Ethernet, порт высокоскоростной передачи данных, разъем для дистанционного контактного аварийного выключателя и технологические разъемы для периферийных устройств.

Аппаратура выпускается в следующих модификациях: «Spider-81», «Spider- 8 1B», отличающихся внешним видом, количеством каналов, габаритными размерами и массой.

Модификация «Spider-81B» имеет укороченный корпус без экрана и функциональных клавиш с ограниченным количеством каналов.

Внешний вид аппаратуры с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки приведен на рисунках 1 и 2.

Места пломбировки от

несанкционированного доступа

Места пломбировки от несанкционированного доступа

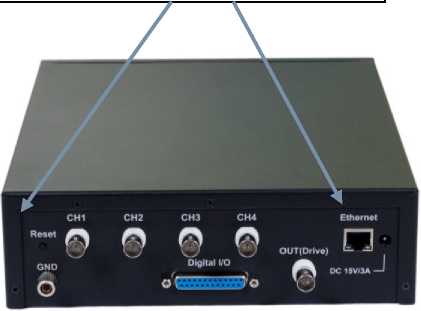

в) задняя сторона аппаратуры модификации

«Spider-81B»

Место нанесения знака поверки

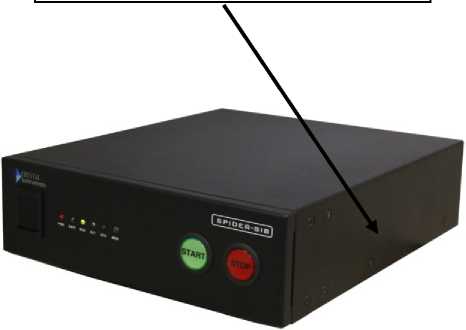

г) лицевая сторона аппаратуры модификации

«Spider-81B»

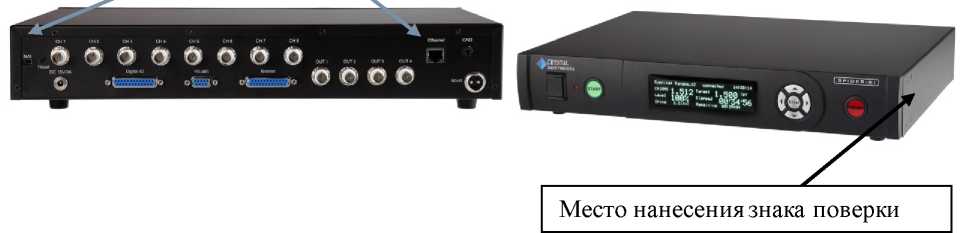

Рисунок 1 - Внешний вид аппаратуры в старом корпусе (выпуск до 2019 г.) с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки

Места пломбировки от несанкционированного доступа

Место нанесения знака поверки

Места пломбировки от несанкционированного доступа

Место нанесения знака поверки

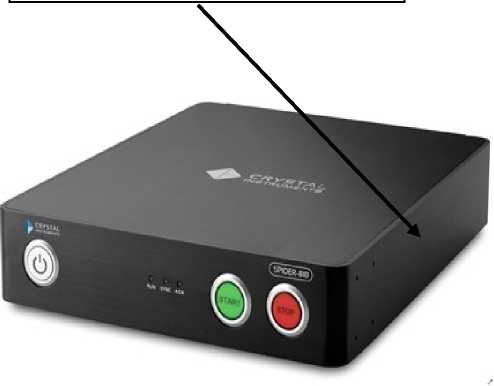

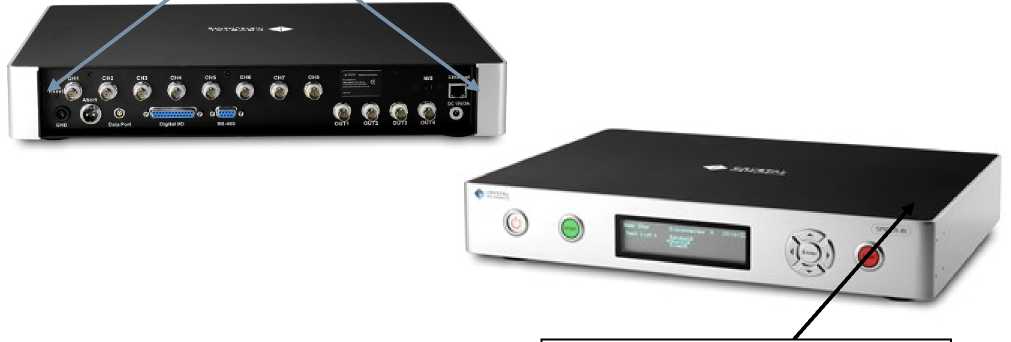

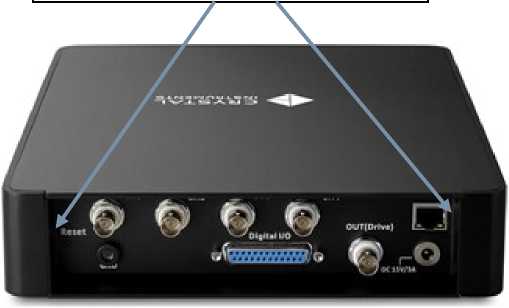

Рисунок 2 - Внешний вид в новом корпусе (выпуск с 2019 г.) с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки

Управление аппаратурой осуществляется автономным программным обеспечением (далее по тексту - ПО) «Engineering Data Management» EDM (Управление Техническими Данными), устанавливаемым на персональный компьютер (далее - ПК), а обработка и генерация сигналов осуществляется встроенным программным обеспечением DSP application, установленным во встроенный в аппаратуру цифровой сигнальный процессор.

Встроенное ПО аппаратуры реализует 2 рабочих режима:

• -  режим Vibration Control System (VCS) (Система Управления Вибрацией) -обеспечивает измерение сигналов напряжения электрического тока, поступающих от датчиков вибрации, и управление вибратором, входящим в состав испытательного оборудования (вибростенда) с контуром обратной связи.

В режиме VCS осуществляется ручной или программируемый ввод (задание) требуемых параметров вибрации, автоматическое формирование (генерация) управляющих сигналов с заданным соотношением входных/выходных сигналов с учетом реальных динамических характеристик используемого вибратора, измерение и отображение на мониторе подключенного ПК параметров вибрационного движения, воспроизводимых вибратором;

• - режим Dynamic Signal Analyzer (DSA) (Динамический Анализатор Сигналов) -обеспечивает измерение и обработку сигналов напряжения электрического тока, поступающих от подключенных к входу аппаратуры датчиков механических, тепловых, акустических, геометрических величин, и визуализацию результатов измерений и их последующей обработки на мониторе подключенного ПК.

Идентификационные данные (признаки) ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Основные метрологические и технические характеристики аппаратуры приведены в таблице 2.

Таблица 2 - Основные метрологические и технические характеристики

Продолжение таблицы 2

наносится на корпус аппаратуры методом трафаретной печати, а также типографским способом на титульный лист паспорта.

Комплектность аппаратуры приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

осуществляется по документу: ИЦРМ-МП-187-17 с изменением №  1 «Аппаратура

многоканальная измерительная управляющая «Spider-81» модификаций «Spider-81», «Spider-81B». Методика поверки», утвержденному ООО «ИЦРМ» 27.03.2019 г.

Основные средства поверки:

• -  калибратор универсальный 5522А (регистрационный номер в Федеральном информационном фонде 51160-12);

• - мультиметр 34401A (регистрационный номер в Федеральном информационном фонде № 54848-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус или на свидетельство о поверке, или в паспорт аппаратуры.

Сведения о методиках (методах) измерений отсутствуют.

Нормативные и технические документы, устанавливающие требования к аппаратуре многоканальной измерительной управляющей «Spider-81»» модификаций «Spider-81», «Spider-81B»

ГОСТ Р ИСО 13373-2-2009 Контроль состояния и диагностики машин. Вибрационный контроль состояния машин. Часть 2. Обработка, анализ и представление результатов измерений вибрации

Техническая документация изготовителя

Компания Crystal Instruments Corporation, США

Адрес: 2370 Owen Street, Santa Clara, CA 95054, USA

Телефон: +1 (408) 986-8880

Факс: +1 (408) 834-7818

E-mail: sales@go-ci.com

ИП Туркалов Олег Игоревич (ИП Туркалов О.И.), г. Санкт-Петербург

ИНН 780433321692

Адрес: 197101, г. Санкт-Петербург, ул. Кропоткина д.1, оф.422 Телефон: +7 (921) 301-78-15

E-mail: turkalov@go-ci.ru

Общество с ограниченной ответственностью «Испытательный центр разработок в области метрологии» (ООО «ИЦРМ»)

Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35,36 Телефон: +7 (495) 278-02-48

E-mail: info@ic-rm.ru

Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
