№668 от 17.03.2022
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 310283
Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1·10^-8 до 100 А диапазоне частот от 1·10^-1 до 1·10^6 Гц (ФГУП "ВНИИМ им. Д.И.Менделеева")
Приказы по основной деятельности по агентству Вн. Приказ № 668 от 17.03.2022

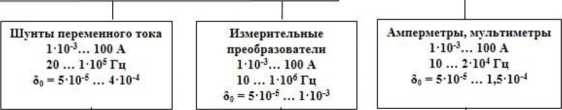

Приложение А
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до 1406 Гц
государственный первичный специальный
ЭТАЛОН ЕДИНИЦЫ СИЛЫ ЭЛЕКТРИЧЕСКОГО ТОКА
1КР...0ДА |
ОД. |
..100 A |
20... 140е Гп |
40... |
140s Гп |
0о = 31(Н-...51(Р |
0o = 54O-5- |
...lio-4 |
Se-140-«...24(H |
S0 = 24(H. |
... s-io-5 |
u« = l КН...2 10-5 |
u« = 240-=* |
...540-= |
uB3 = l,7 10-e...31(P |
ubo =340-5 |
... 6 io-5 |
С \
- Непосредственное сличение ■
х.______________________________т______________________________Z
Вторичный эталон | |
1403... ОДА |
ОД ...100 А |
20 ...140* Гц |
40... 140= Гп |
tsSro» 1 10Л..6.6 10-= |
t£Sso = 6.64O-=... 1.5 10-* |
iico=3.2 10A..2,210! |
исо = 2Д1О-5... 1Д104 |
Метод прямых измерении
\_________________/
г-\
гл
7"
Метод косвен) измерений
Калибраторы 110-3... 100 А 1О...21О4Гц о0 = S-10'4 ... 1,5'Ю"4
измерении
измерении
Непосредственное
Метод прямых измерений
Калибраторы
1 10=... 100 А
1101... ЗЮ4 Гц
Дц-110-3... 1-10-1
Измерительные преобразователи 110-3... 100 А 10 ... 110е Гц До = S‘10'e ... 2-10"3
Амперметры
1ЮЛ.. 100 А
10 ... 1106 Гц A0 = S10J... 4101
/ | ||
Метод прямых | ||
измерений | ||
/ |
Л | |
Непосредственное | |
сличение | |
У |
*4 < |
__________г |
>_________ | ||
А------Г |
Л__ |
Метод прямых измерений
УТВЕРЖДЕНА приказом Федерального агентства по техническому регулированию и метрологии от «17» марта 2021 г. № 668
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ СИЛЫ ПЕРЕМЕННОГО
ЭЛЕКТРИЧЕСКОГО ТОКА ОТ V10-8 ДО 100 А
В ДИАПАЗОНЕ ЧАСТОТ ОТ 1-10-1 ДО 1 •IO6 Гц
1. Область примененияНастоящая государственная поверочная схема распространяется на средства измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до 1401 Гц и устанавливает порядок передачи единицы силы переменного электрического тока - ампера - от государственного первичного специального эталона с помощью вторичных эталонов и разрядных рабочих эталонов средствам измерений с указанием погрешностей и основных методов поверки (приложение А).
Настоящая государственная поверочная схема распространяется на средства измерений силы переменного электрического тока, в качестве которых применяют
измерительные преобразователи;
калибраторы силы переменного тока;
многофункциональные и универсальные калибраторы в режиме воспроизведения силы переменного тока;
шунты переменного тока, для которых нормируется разность значений силы переменного и постоянного токов;
поверочные установки;
амперметры;
мультиметры в режиме измерения силы переменного электрического тока.
Настоящая государственная поверочная схема допускает проводить поверку с помощью эталонов более высокой точности.
высокостабильные источники силы постоянного и переменного токов.
В основу работы государственного первичного специального эталона положен метод разновременного сравнения действующего значения силы переменного тока с известным значением силы постоянного тока.
-
2.4. Государственный первичный специальный эталон обеспечивает воспроизведение единицы силы переменного электрического тока при 20 независимых измерениях:
в диапазоне силы тока от V10-3 до 0,1 А и диапазоне частот от 20 до V106 Гц:
с среднеквадратическим отклонением (далее - СКО) результата измерений в относительной форме, S0, в диапазоне от V10-6 до 24O-5;
с доверительными границами неисключенной систематической погрешности в относительной форме, © о, при доверительной вероятности Р = 0,99 в диапазоне от 34O-6 до 5-10-5;
с стандартной неопределенностью, оцениваемой по типу А, uA0,
в диапазоне от 1 •IO-6 до 24O-5;
с стандартной неопределенностью, оцениваемой по типу В, uB0,
в диапазоне от 1,7 •IO-6 до 3 •IO-5;
в диапазоне силы тока свыше 0,1 А и до 100 А и диапазоне частот от 40 до V105 Гц
с СКО результата измерений в относительной форме, Sо, в диапазоне от 24O-5 до 54O-5;
с доверительными границами неисключенной систематической погрешности в относительной форме, ©о , при доверительной вероятности Р = 0,99 в диапазоне от 54O-5 до 1 •IO-4;
с стандартной неопределенностью, оцениваемой по типу А, uA0,
в диапазоне от 24O-5 до 54O-5;
с стандартной неопределенностью, оцениваемой по типу В, uB0,
в диапазоне от 3•IO-5 до (у 10-5.
-
2.5. Для обеспечения воспроизведения единицы силы переменного электрического тока в диапазоне частот от 20 до 1 • 106 Гц при значениях силы тока от O,OO1 до 1OO А должны соблюдаться правила содержания и применения государственного первичного специального эталона, утвержденные в установленном порядке.
-
2.6. Государственный первичный специальный эталон применяют для передачи единицы силы переменного электрического тока вторичным эталонам непосредственным сличением и для передачи единицы рабочим эталонам (далее по тексту - РЭ) 1-го разряда и 2-го разряда методом прямых измерений и непосредственным сличением.
-
3.1. В составе вторичных эталонов в диапазоне частот от 20 до 1 • 106 Гц при значениях силы тока от 0,001 до 0,1 А применяют термоэлектрические преобразователи тока непосредственного включения и шунты переменного тока в диапазоне частот от 20 до 1 • 102 3 Гц.
Среднее квадратическое отклонение суммарной погрешности S % о (суммарная стандартная неопределённость) при 10 независимых измерениях, включая нестабильность вторичных эталонов за интервал между поверками, не должно превышать от 3,2-10-6 до 2,2-10-5.
Доверительные границы суммарной погрешности tS при доверительной вероятности 0,99 не должны превышать от 1 •IO-5 до 6,6-10-5.
-
3.2. В составе вторичных эталонов в диапазоне силы тока свыше
0,1 до 100 А и диапазоне частот от 40 до 1-103 Гц применяют термоэлектрические преобразователи тока непосредственного включения
и шунты переменного тока.
Среднее квадратическое отклонение суммарной погрешности S о (суммарная стандартная неопределённость) при 10 независимых измерениях, включая нестабильность вторичных эталонов за интервал между поверками, не должно превышать от 2,2-10-5 до 1,1-Ю-4.
Доверительные границы суммарной погрешности tS при доверительной вероятности 0,99 не должны превышать от 6,6-10-5 до 1,5-10-4.
-
3.3. Вторичные эталоны используют для передачи единицы силы переменного электрического тока РЭ 1-го разряда и 2-го разряда методом прямых измерений и непосредственным сличением.
-
3.4. Соотношение доверительных границ суммарной погрешности вторичного эталона и доверительных границ относительных погрешностей РЭ 1-го разряда должно быть не более 1/3.
поверке РЭ 1-го разряда настоящей государственной поверочной схемы методом косвенных измерений. Меры электрического сопротивления переменного тока 3-го разряда применяются при поверке РЭ 2-го разряда настоящей государственной поверочной схемы методом косвенных измерений;
вольтметры постоянного тока 2-го разряда с пределами допускаемых относительных погрешностей Д0 от 5-10-6 до 5-10-5 по государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утверждённой приказом Росстандарта от 30. 12. 2019 г. № 3457;
вольтметры переменного тока 1-го разряда с доверительными границами погрешности 5о при доверительной вероятности Р=0,95 или пределами допускаемой относительной погрешности от 1-10-4 до 6- 10-4 по государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц, утверждённой приказом Росстандарта от 03. 09. 2021 г. № 1942.
-
5. Рабочие эталоны
-
5.1.1. В качестве РЭ 1-го разряда в диапазоне частот от 10 до 1 •106 Гц для диапазона силы токов от V10-3 до 100 А используют измерительные преобразователи, шунты переменного тока, для которых нормируется разность значений силы переменного и постоянного токов, калибраторы, амперметры и мультиметры в режиме измерения силы переменного электрического тока. Допускается проводить поверку калибраторов в диапазоне частот от 1 • 10-1 до 10 Гц частоте 10 (20) Гц.
-
5.1.2. Доверительные границы относительных погрешностей 6о при доверительной вероятности Р = 0,95 не должны превышать значений от 5-10-5 до Г10-3.
-
5.1.3. РЭ 1-го разряда используют для поверки РЭ 2-го разряда и СИ непосредственным сличением, методом прямых измерений и сличением с помощью компаратора.
-
5.1.4. Соотношение доверительных границ относительных погрешностей РЭ 1-го разряда и доверительных границ относительных погрешностей РЭ 2-го разряда должно быть не более 1/2.
-
5.1.5. Требования к РЭ 1-го разряда приведены в Приложении Б.
5.2.1 В качестве РЭ 2-го разряда в диапазоне частот от 1-10-1 до 1 -105 Гц для диапазона токов от 1-10-6 до 100 А используют шунты переменного тока, для которых нормируется разность значений силы переменного и постоянного токов, калибраторы, поверочные установки, амперметры и мультиметры в режиме измерения силы переменного электрического тока. Допускается проводить поверку калибраторов, поверочных установок, амперметров и мультиметров в режиме измерения силы переменного электрического тока в диапазоне частот от 1 • 10-1 до 10 Гц на частоте 10 (20) Гц.
-
5.2.2. Доверительные границы относительных погрешностей 50 при доверительной вероятности Р = 0,95 не должны превышать значений от 340-3 до 740-2.
-
5.2.3. РЭ 2-го разряда используют для поверки средств измерений непосредственным сличением, методом прямых измерений и сличением с помощью компаратора. Допускается передача единицы силы переменного электрического тока от РЭ 2-го разряда РЭ 2-го разряда (внутри поля «Рабочие эталоны 2-го разряда» настоящей государственной поверочной схемы) при соотношении доверительных границ относительных погрешностей РЭ 2-го разряда для конкретных значений силы переменного тока и значений частоты не более 1/2.
-
5.2.4. Соотношение доверительных границ относительных погрешностей РЭ 2-го разряда и пределов допускаемых относительных погрешностей поверяемых средств измерений должно быть не более 1/2.
-
5.2.5. Требования к РЭ 2-го разряда приведены в Приложении В.
-
5.2.6. Допускается применять в качестве РЭ 2-го разряда амперметры классов точности 0,1; 0,2; 0,5 по ГОСТ 8711. При этом требования к таким эталонам, включая соотношение точности эталона и поверяемого средства измерений устанавливаются ГОСТ 8.497.
Приложение Б
Доверительные границы относительных погрешностей для РЭ 1-го разряда
Таблица Б1 - Доверительные границы относительных погрешностей для РЭ 1-го разряда при доверительной вероятности Р = 0,95 и при 5 независимых измерениях
Номинальное значение силы тока, А |
Доверительные границы относительных погрешностей, %, в зависимости от значений силы тока и частоты | ||||||||
10 Гц |
20 Гц - 40 Гц |
1 кГц |
10 кГц |
20 кГц |
50 кГц |
100 кГц |
200 кГц | ||
0,001 |
0,02 |
0,0055 |
0,0055 |
0,0075 |
0,01 |
0,014 |
0,02 |
0,05 |
0,1 |
0,003 |
0,03 |
0,005 |
0,005 |
0,0075 |
0,01 |
0,014 |
0,02 |
0,05 |
0,1 |
0,005 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,01 |
0,014 |
0,02 |
0,05 |
0,1 |
0,01 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,01 |
0,014 |
0,02 |
0,05 |
0,1 |
0,02 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,01 |
0,014 |
0,02 |
0,05 |
0,1 |
0,03 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,01 |
0,014 |
0,02 |
0,05 |
0,1 |
0,05 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,01 |
0,014 |
0,02 |
0,05 |
0,1 |
0,1 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,01 |
0,014 |
0,02 |
0,05 |
0,1 |
0,2 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,01 |
0,014 |
0,02 | ||
0,5 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,015 |
0,02 |
0,025 | ||
1 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,015 |
0,02 |
0,025 | ||
2 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,015 |
0,02 |
0,025 | ||
5 |
0,02 |
0,005 |
0,005 |
0,0075 |
0,02 |
0,025 |
0,03 | ||
10 |
0,03 |
0,007 |
0,007 |
0,008 |
0,02 |
0,025 |
0,03 | ||
20 |
0,04 |
0,008 |
0,008 |
0,008 |
0,025 |
0,03 |
0,035 | ||
50 |
0,06 |
0,015 |
0,015 |
0,015 |
0,03 |
0,035 |
0,04 | ||
100 |
0,08 |
0,015 |
0,015 |
0,015 |
0,035 |
0,04 |
0,06 |
Примечания: 1. Доверительные границы относительных погрешностей для значений силы тока и частот, находящихся внутри указанных диапазонов, определяются линейной интерполяцией.
2. Если в качестве рабочих эталонов применяются средства измерений утверждённых типов, для которых нормируются пределы допускаемых относительных погрешностей, то для перехода к доверительным границам относительной погрешности следует предел допускаемой погрешности средства измерений умножить на коэффициент 0,95 для доверительной вероятности 0,95.
Приложение В
Доверительные границы относительных погрешностей для РЭ 2-го разряда
Таблица В1 - Доверительные границы относительных погрешностей для РЭ 2-го разряда при доверительной вероятности Р = 0,95 и при 5 независимых измерениях
Номинальное значение силы тока, А |
Доверительные границы относительных погрешностей, %, в зависимости от значений силы тока и частоты | ||||||
10 Гц |
20 Гц - 40 Гц |
1 кГц |
10 кГц |
20 кГц |
50 кГц |
100 кГц | |
0,000001 |
4 |
4 |
4 |
7 |
7 |
7 |
7 |
0,00001 |
2 |
2 |
2 |
2 |
2 |
2 |
3 |
0,0001 |
1 |
1 |
1 |
2 |
2 |
2 |
2,5 |
0,001 |
0,6 |
0,6 |
1 |
2 |
2 |
2 |
2 |
0,003 |
0,6 |
0,6 |
1 |
2 |
2 |
2 |
2 |
0,005 |
0,5 |
0,3 |
0,3 |
0,5 |
1,5 |
2 |
2 |
0,01 |
0,5 |
0,3 |
0,3 |
0,5 |
1,5 |
2 |
2 |
0,02 |
0,5 |
0,3 |
0,3 |
0,5 |
1,5 |
2 |
2 |
0,03 |
0,5 |
0,3 |
0,3 |
0,5 |
1,5 |
2 |
2 |
0,05 |
0,5 |
0,3 |
0,3 |
0,5 |
1,5 |
2 |
2 |
0,1 |
0,5 |
0,3 |
0,3 |
0,5 |
1,5 |
2 |
2 |
0,2 |
0,5 |
0,3 |
0,3 |
0,5 |
1,5 |
2 |
2 |
0,5 |
0,5 |
0,3 |
0,3 |
0,5 |
1,5 |
2 |
2 |
1 |
0,5 |
0,4 |
1 |
3 |
3,5 |
4 |
5 |
2 |
0,5 |
0,4 |
1 |
3 |
3,5 |
4 |
5 |
5 |
0,5 |
0,4 |
1 |
3 |
3,5 |
4 |
5 |
10 |
0,5 |
0,4 |
1 |
3 |
3,5 |
4 |
5 |
20 |
0,8 |
0,8 |
1 |
3 |
3,5 |
4 |
5 |
50 |
0,8 |
0,8 |
1 |
3 |
3,5 |
4 |
5 |
100 |
0,8 |
0,8 |
1 |
3 |
3,5 |
4 |
5 |
Примечания: 1. Доверительные границы относительных погрешностей для значений силы тока и частот, находящихся внутри указанных диапазонов, определяются линейной интерполяцией.
2. Если в качестве рабочих эталонов применяются средства измерений утверждённых типов, для которых нормируются пределы допускаемых относительных погрешностей, то для перехода к доверительным границам относительной погрешности следует предел допускаемой погрешности средства измерений умножить на коэффициент 0,95 для доверительной вероятности 0,95.
меры электрического сопротивления от 0,001 до 10000 Ом;
средства измерений постоянного напряжения;
средства измерений переменного напряжения;

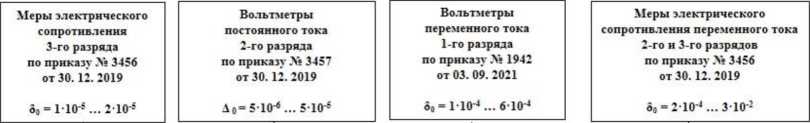

Эталоны, заимствованные из других поверочных схем
В качестве эталонов, заимствованных из других поверочных схем, применяют:
меры электрического сопротивления постоянного тока 3-го разряда с доверительными границами погрешности 5о при доверительной вероятности Р=0,95 определения действительного значения сопротивления от V10-5 до 2-10-5 по государственной поверочной схеме для средств измерений электрического сопротивления постоянного и переменного тока, утверждённой приказом Росстандарта от 30. 12. 2019 г. № 3456;
меры электрического сопротивления переменного тока 2-го и 3-го разрядов с доверительными границами погрешности 5о при доверительной вероятности Р=0,95 определения действительного значения сопротивления от 2-10-4 до 3-10-2 по государственной поверочной схеме для средств измерений электрического сопротивления постоянного и переменного тока, утверждённой приказом Росстандарта от 30. 12. 2019 г. № 3456. Меры электрического сопротивления переменного тока 2-го разряда применяются при
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ668
17 марта 2022 г.
эталоны, аттестованные на соответствие требований Приказа № 575, соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат периодической аттестации на соответствие ГПС не позднее срока окончания действия свидетельства об аттестации, в документы на эталоны вносятся соответствующие изменения;
эталоны, аттестованные на соответствие требований Приказа № 575, не соответствующие по своим метрологическим характеристикам указанному разряду ГПС, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;
эталоны, аттестованные на соответствие локальным поверочным схемам, подлежат первичной аттестации не позднее срока окончания действия свидетельства об аттестации и утверждению в соответствии с ГПС;
информация о прекращении применения эталонов по Приказу № 575 или локальным поверочным схемам, или для эталонов, не требующих переутверждения по ГПС, передается держателем эталона в Федеральный информационный фонд по обеспечению единства измерений после даты окончания срока действия свидетельства об аттестации.
-
3. ФГУП «ВНИИМ им. Д.И.Менделеева» направить сведения о ГПС в ФГУП «ВНИИФТРИ» для их внесения в Федеральный информационный фонд по обеспечению единства измерений.
-
4. Управлению метрологии, государственного контроля и надзора обеспечить размещение информации об утверждении ГПС на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно - телекоммуникационной сети «Интернет».
-
5. Признать утратившим силу приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110’8 до 100 А в диапазоне частот от 1 • 10’1 до Г106 Гц» с момента введения в действие ГПС.
-
6. Контроль за исполнением настоящего приказа оставляю за собой.
Руководитель
А.П.Шалаев
( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ТИ
Сертификат: 02A929B5000BAEF7814AB38FF70B046437
Кому выдан: Шалаев Антон Павлович
Действителен: с 27.12.2021 до 27.12.2022
< ---- -------------/
