Номер по Госреестру СИ: 75221-19
75221-19 Приборы универсальные портативные
(CoCo)
Назначение средства измерений:
Приборы универсальные портативные серии CoCo (далее по тексту - приборы) предназначены для измерений сигналов напряжения и частоты переменного электрического тока, поступающих от первичных измерительных преобразователей механических, тепловых, частотно-временных, угловых, геометрических, акустических и электрических величин и их последующей математической обработки.
Внешний вид.
Приборы универсальные портативные
Рисунок № 1
Внешний вид.
Приборы универсальные портативные
Рисунок № 2
Внешний вид.
Приборы универсальные портативные
Рисунок № 3
Внешний вид.
Приборы универсальные портативные
Рисунок № 4
Внешний вид.
Приборы универсальные портативные
Рисунок № 5
Программное обеспечение
Приборы имеют встроенное и автономное программное обеспечение (далее по тексту -ПО). Автономное ПО не является метрологически значимым и предназначено для выгрузки файлов и дистанционного управления.
Встроенное ПО, установленное во внутреннюю память прибора, является метрологически значимым.
Встроенное ПО реализует 2 основных рабочих режима. Каждый режим работы имеет свой пользовательский интерфейс и структуру навигации:
-
- режим Vibration Data Collector (VDC, регистратор данных вибрации) - предназначен для сбора и анализа данных о вибрации машин. Он обеспечивает как сбор данных на основе маршрута, так и функции измерения по месту.
-
- режим Dynamic Signal Analyzer (DSA, динамический анализатор сигналов) -обеспечивает измерение и обработку сигналов напряжения электрического тока, поступающих от подключенных к входу приборов датчиков механических, тепловых, акустических, угловых, частотно-временных и электрических величин, и визуализацию результатов измерений на ЖК-дисплее.
Идентификационные данные (признаки) встроенного и автономного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного и автономного ПО
Идентиф икационные данные (признаки) |
Значение | |
встроенное ПО |
автономное ПО | |
Идентификационное наименование ПО |
CoCo-Software |
EDM CoCo-DSA |
Номер версии (идентификационный номер) ПО, не ниже |
1.2.5 |
7.1.0.18 |
Цифровой иденти фикатор ПО |
отсутствует* |
4a5dc8e82bb6af1a67facb19 |
* - Встроенное ПО является неотъемлемой и неотделимой частью приборов. К нему отсутствует какой-либо доступ со стороны третьих лиц с помощью автономного ПО или интерфейса приборов. Идентификация встроенного ПО не осуществляется. |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус приборов методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к приборам универсальным портативным серии CoCo
ГОСТ Р ИСО 13373-2-2009 Контроль состояния и диагностики машин. Вибрационный контроль состояния машин. Часть 2. Обработка, анализ и представление результатов измерений вибрации
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу ИЦРМ-МП-023-19 «Приборы универсальные портативные серии CoCo. Методика поверки», утвержденному ООО «ИЦРМ» 22.03.2019 г.
Основное средство поверки:
- калибратор универсальный 5522А (регистрационный номер в Федеральном информационном фонде 51160-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов с требуемой точностью.
Знак поверки наносится на корпус прибора и (или) на свидетельство о поверке.
Изготовитель
Компания Crystal Instruments Corporation, СШААдрес: 2370 Owen Street, Santa Clara, CA 95054, USA
Телефон: +1 (408) 986-8880
Факс: +1 (408) 834-7818
E-mail: sales@go-ci.com
Заявитель
Индивидуальный предприниматель Туркалов Олег Игоревич (ИП Туркалов О. И.)
ИНН 780433321692
Адрес: 197101, г. Санкт-Петербург, ул. Кропоткина д.1, оф.422
Телефон: +7 (921) 301-78-15
E-mail: turkalov@go-ci.ru
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия приборов заключается в нормированном аналого-цифровом преобразовании электрических сигналов, поступающих от первичных измерительных преобразователей механических, тепловых, частотно-временных, угловых, геометрических, акустических и электрических величин, в цифровые коды и их дальнейшей обработки, отображения и записи.
Приборы представляют собой моноблочный корпус прямоугольной формы. На лицевой стороне расположены: жидкокристаллический сенсорный дисплей (далее - ЖК-дисплей), являющийся основным средством ввода команд/данных управления и отображения информации, а также функциональные горячие клавиши (F1-F6), клавиша включения/выключения, клавиши быстрого перехода через меню и клавиши выбора и подтверждения (ввода).
На правой боковой стороне приборов распложены различные разъёмы подключения периферийных устройств (USB, Ethernet, флеш-накопителя (SD-карта), HDMI, CAN-шины, а также входы для подключения стереонаушников и микрофона), а на левой стороне приборов разъем питания и ручка для удержания приборов и кнопка «быстрого» начала записи сигналов. Приборы имеют возможность подключения к компьютеру для выгрузки файлов, дистанционного управления и к сети интернет для обновления программного обеспечения.
Приборы выпускаются в следующих модификациях: CoCo-80X, CoCo-90X, отличающихся максимальным количеством входных каналов и типом их разъемов (соединений).
Внешний вид приборов с указанием мест пломбировки от несанкционированного доступа и нанесения знака поверки приведен на рисунках 1-5.

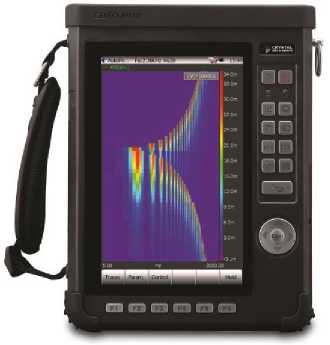

Рисунок 1 - Внешний вид приборов (лицевая сторона)

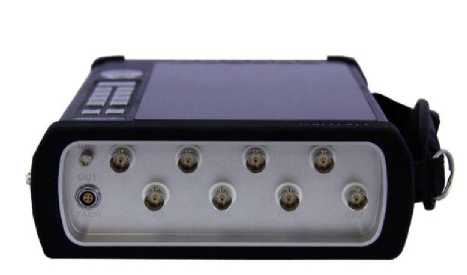

Рисунок 2 - Верхняя сторона приборов
модификации CoCo-80X

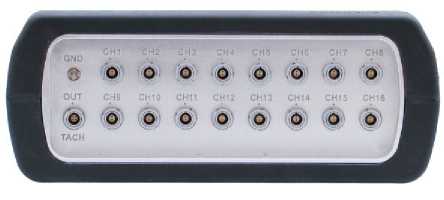

Рисунок 3 - Верхняя сторона приборов модификации CoCo-90X
Места пломбировки от несанкционированного доступа
Место нанесения знака поверки

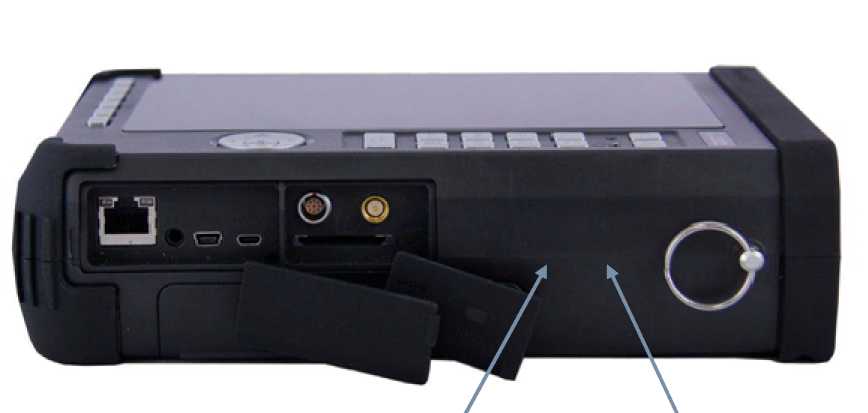

Рисунок 4 - Правая боковая сторона приборов с указанием мест пломбирования от несанкционированного доступа и нанесения знака поверки
Место нанесения знака утверждения типа

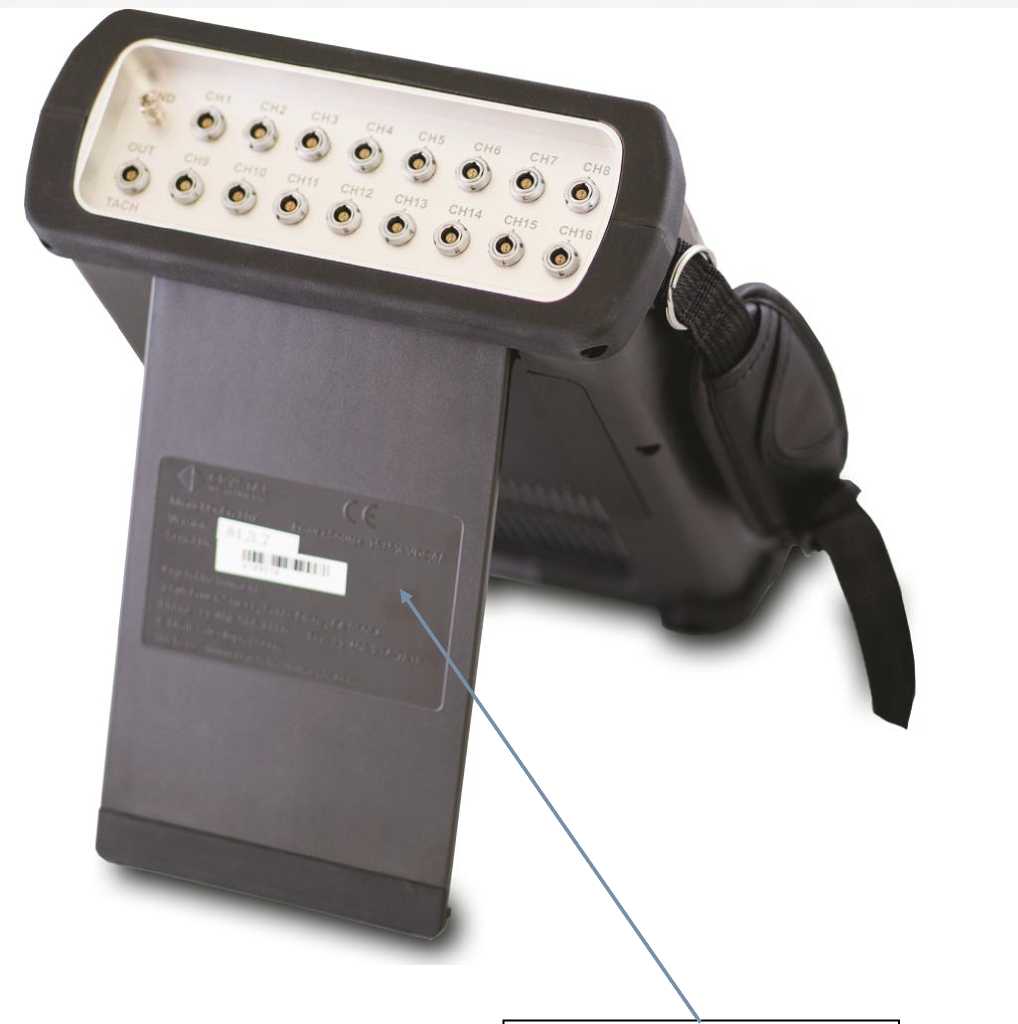

Рисунок 5 - Задняя сторона приборов с указанием мест нанесения серийного номера, версии приборов и места нанесения знака утверждения типа
Таблица 3 - Комплектность приборов
Наименование |
Обозначение |
Количество |
Прибор универсальный портативный серии CoCo |
- |
1 шт. |
Пластиковый кейс или текстильная сумка для перенос-ки/хранения |
- |
1 шт. |
Комплект кабелей |
- |
1 комплект |
CD диск с ПО EDM |
- |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
ИЦРМ-МП-023-19 |
1 экз. |
Таблица 2 - Основные метрологические и технические характеристики приборов
Наименование характеристики |
Значение для модификации | |
СоСо-80Х |
СоСо-90Х | |
Полоса пропускания по уровню минус 3 дБ в диапазоне амплитудных значений напряжения переменного тока от 0 до 5 В, кГц |
0,1 до 46 | |
Пределы допускаемой относительной погрешности измерений частоты переменного тока входных сигналов синусоидальной формы в диапазоне частот от 0,1 до 46 кГц |
±2,540-4 | |
Диапазон измерений амплитудного значения напряжения переменного тока, Впик |
от -20 до +20 | |
Пределы допускаемой относительной погрешности измерений амплитудного значения напряжения переменного тока в диапазоне частот от 0,1 до 10 кГц, % |
±0,5 | |
Количество аналоговых входных каналов |
от 2 до 8 |
16 |
Количество аналоговых выходных каналов |
1 |
1 |
Параметры сети питания переменного тока при подключении сетевого адаптера питания:
|
от 100 до 240 50/60 |
Продолжение таблицы 2
Наименование характеристики |
Значение для модификации |
СоСо-80Х СоСо-90Х | |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -20 до +55 |
- относительная влажность при температуре окружающего воздуха +30 °С, % |
от 30 до 80 |
Габаритные размеры (длинахвысотахширина), мм, не более |
229х172х66 |
Масса, кг, не более |
1,96 |
Средняя наработка на отказ, ч |
85 000 |
Средний срок службы, лет |
10 |
