Номер по Госреестру СИ: 70154-18
70154-18 Измерители профиля скорости звука
(miniSVP)
Назначение средства измерений:
Измерители профиля скорости звука miniSVP (далее - ИПСЗ) предназначены для измерений скорости звука, гидростатического давления и температуры в морской или пресной воде.
Внешний вид.
Измерители профиля скорости звука
Рисунок № 1
Внешний вид.
Измерители профиля скорости звука
Рисунок № 2
Общие сведения
Дата публикации - 19.03.2021
Срок свидетельства - 16.01.2023
Номер записи - 161959
ID в реестре СИ - 384359
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, Верхний предел диапазона измерений избыточного гидростатического давления - 30 МПа, miniSVP, mini SVP,
Производитель
Изготовитель - Компания "Valeport Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 18
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№51 от 2018.01.16 Об утверждении типов средств измерений
№134 от 2021.02.16 J внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Измерители профиля скорости звука (miniSVP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70154-18 Измерители профиля скорости звука (miniSVP) Компания "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
46177-10 Преобразователи бортовые измерительные (приборы М003.1) ЗАО «Мера» (РОССИЯ г.Санкт-Петербург) |
Все средства измерений ЗАО «Мера»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70154-18 16.01.2023 |
Измерители профиля скорости звука, miniSVP Компания "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
73458-18 04.12.2024 |
Датчики давления, miniIPS Компания "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
|
89748-23 |
Измерители скорости звука универсальные, MIDAS SVX2 Компания "Valeport Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
2 года |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Преобразователи бортовые измерительные (приборы М003.1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 16 | 1 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователи бортовые измерительные (приборы М003.1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО DataLog Express выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения результатов измерений и расчетных величин.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DataLog Express |
|
Номер версии (идентификационный номер) ПО |
не ниже 0400/7115/I1 28/03/2014 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям профиля скорости звука miniSVPГОСТ Р 8.870-2014 ГСИ. Государственная поверочная схема для средств измерений скорости звука в жидких средах в диапазоне от 800 до 2000 м/с
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация изготовителя
Изготовитель
Компания «Valeport Ltd.», ВеликобританияАдрес: St. Peter's Quay, Totnes, Devon TQ9 5EW UK
http://www.valeport.co.uk
E-mail: sales@valeport.co.uk
Телефон: 44(0)1803 869292
Заявитель
Акционерное общество «Морские навигационные системы» (АО «МНС») ИНН 7805013333Адрес: 198095, г. Санкт-Петербург, ул. Промышленная, д.19 http://www.mnsspb.ru
E-mail: mns@mnsspb.ru
Телефон: (812) 320-38-40; факс: (812) 320-38-48
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской ФедерацииАдрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13
Телефон: (495) 583-99-23; факс: (495) 583-99-48
Принцип действия ИПСЗ основан на измерении первичными измерительными преобразователями (ПИП) скорости звука в водной среде, гидростатического давления и температуры, преобразовании выходных сигналов ПИП с помощью АЦП в цифровой вид и передаче после предварительной обработки во встроенном процессоре по кабельной или беспроводной линии связи результатов измерений в цифровом виде во внешний компьютер для дальнейшей обработки, регистрации и отображения.
Принцип действия ПИП основан:
- ПИП скорости звука в водной среде - на времяпролетном импульсно-циклическом методе измерений;
- ПИП гидростатического давления - на пьезорезистивном методе измерений с температурной компенсацией;
- ПИП температуры - на зависимости сопротивления чувствительного элемента ПИП от температуры водной среды.
По результатам измерений гидростатического давления в программном обеспечении (ПО) DataLog Express, функционирующем на внешнем компьютере, производится расчет соответствующих значений глубины и определение профиля вертикального распределения скорости звука на акватории.
Конструктивно ИПСЗ представляет собой герметичный титановый или пластиковый (ацеталь) цилиндр с размещенными внутри него платой управления, преобразования измерительных сигналов и ввода-вывода информации, элементами питания. На нижнем торце цилиндра расположен ПИП скорости звука в водной среде, а на верхнем - 10-контактный герметизируемый разъем (SubConn) для присоединения кабеля. ПИП гидростатического давления и температуры размещены на боковых сторонах корпуса. Для защиты ПИП от внешних воздействий и обеспечения удобства крепления ИПСЗ, в том числе к различным спускоподъемным устройствам, в комплект поставки входит защитная конструкция (клетка) из нержавеющей стали.
Питание ИПСЗ осуществляется от внешнего источника питания по кабельной линии или от 1 стандартного элемента питания типоразмера С (алкалинового или литиевого) при работе в автономном режиме. Измерительная информация в цифровом виде передается на персональный компьютер пользователя по кабелю посредством интерфейсов RS232 или RS485 в режиме реального времени или записывается во встроенную флэш-память емкостью 256 Мб с последующей перезаписью информации на персональный компьютер для её обработки. В режиме без полного погружения ИПСЗ передача данных на персональный компьютер может осуществляться по протоколу Bluetooth с использованием адаптера, не входящего в комплект поставки. Частота опроса ПИП составляет 1; 2; 4 или 8 Гц (устанавливается программно).
ИПСЗ выпускается в 6 модификациях отличающихся верхним пределом диапазона измерений избыточного гидростатического давления. Верхний предел диапазона измерений избыточного гидростатического давления указан в Ваг на корпусе ИПСЗ под разъемом датчика давления (10 Ваг = 1 МПа).
Общий вид ИПСЗ представлен на рисунке 1. Общий вид ИПСЗ с установленной защитной конструкцией представлен на рисунке 2.

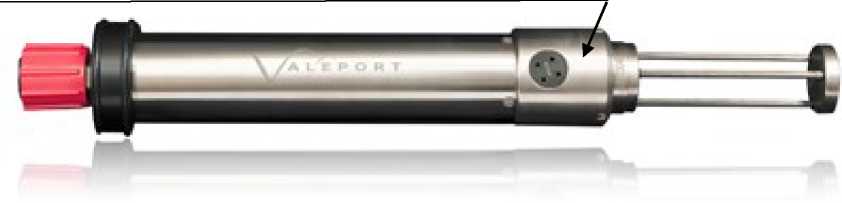

Место обозначения верхнего предела диапазона измерений избыточного гидростатического давления (в Ваг)
Рисунок 1 - Общий вид ИПСЗ

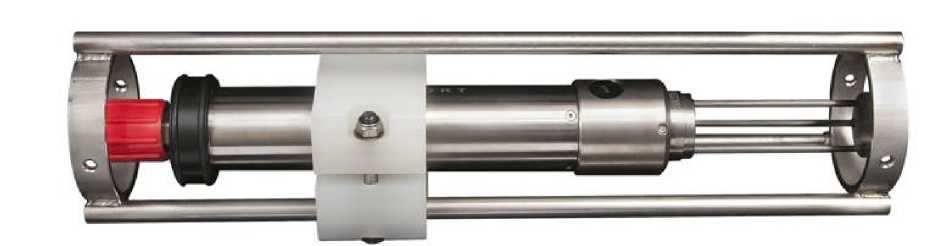

Рисунок 2 - Общий вид ИПСЗ с установленной защитной конструкцией
Пломбирование ИПСЗ не предусмотрено.
Таблица 4 - Комплектность ИПСЗ
|
Наименование |
Обозначение |
Количество |
|
Измеритель профиля скорости звука |
miniSVP |
1 шт. |
|
Защитная конструкция из нержавеющей стали с устройством подвеса |
1 шт. | |
|
Кабель 3 м |
1 шт. | |
|
Адаптер |
RS232 - USB |
1 шт. |
|
Драйверы адаптера RS232 - USB |
1 CD | |
|
Программное обеспечение |
DataLog Express |
1 CD |
|
Комплект ЗИП и принадлежностей |
1 компл. | |
|
Комплект эксплуатационной документации |
1 компл. | |
|
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости звука в водной среде, м/с |
от 1403 до 1600 |
|
Разрешение (цена единицы младшего разряда), м/с |
0,001 |
|
Пределы допускаемой абсолютной погрешности измерений скорости звука в водной среде, м/с |
±0,25 |
|
Верхние пределы (ВП) диапазонов измерений избыточного |
0,1; 5; 10; 20; 30; |
|
гидростатического давления, МПа |
60 |
|
Разрешение (цена единицы младшего разряда), Па |
10’5-Рв * |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений избыточного гидростатического давления, % |
±0,05 |
|
Диапазон измерений температуры в водной среде, °С |
от -5 до +35 |
|
Наименование характеристики |
Значение |
|
Разрешение (цена единицы младшего разряда), °С |
0,001 |
Продолжение таблицы 2
|
Пределы допускаемой абсолютной погрешности измерений температуры в водной среде, °С |
±0,05 |
|
* где Рв - верхний предел диапазона измерений избыточного гидростатического давления, Па | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение постоянного тока электрического питания, В |
от 9 до 28 |
|
Максимальная потребляемая мощность, Вт, не более |
0,25 |
|
Габаритные размеры (диаметр х длина), мм, не более: - ИПСЗ |
54x435 |
|
- защитной конструкции |
110x450 |
|
Масса, кг, не более: - ИПСЗ в пластиковом корпусе |
0,8 |
|
- ИПСЗ в титановом корпусе |
1,6 |
|
Рабочие условия эксплуатации: - температура водной среды (морская или пресная вода), °С |
от -5 до +35 |
|
- избыточное гидростатическое давление, МПа: ИПСЗ в пластиковом корпусе |
от 0 до 5 |
|
ИПСЗ в титановом корпусе |
от 0 до 60 |
