Номер по Госреестру СИ: 73458-18
73458-18 Датчики давления
(miniIPS)
Назначение средства измерений:
Датчики давления miniIPS предназначены для непрерывных измерений гидростатического давления.
Внешний вид.
Датчики давления
Рисунок № 1
Программное обеспечение
Датчики давления miniIPS имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации и передачи результатов измерений через интерфейсы RS232, RS485 на персональный компьютер. Данное ПО устанавливается в датчик на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с
Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения
Идентификационные признаки |
Значение |
Идентификационное наименование ПО |
minilPS |
Номер версии (идентификационный номер) ПО |
0760700K 25/04/2013 08:00 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления miniIPS
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1 до 1 •IO6 Па
Техническая документация Valeport Limited
Поверка
Поверкаосуществляется по документу РТ-МП-4890-443-2017 «ГСИ. Датчики давления miniIPS. Методика поверки», утвержденному ФБУ «Ростест-Москва» 27 октября 2017 г.
Основные средства поверки:
-
- манометры грузопоршневые СРВ5000, верхние пределы измерений от 1 до 60 МПа, КТ 0,005 (регистрационный номер в Федеральном информационном фонде 33079-08);
-
- манометры грузопоршневые МП, верхние пределы измерений от 6 до 60 МПа, КТ 0,01; 0,02 (регистрационный номер в Федеральном информационном фонде 52189-12);
-
- барометр образцовый переносной БОП-1М-3, диапазон измерений от 5 до 2800 гПа, ПГ ±0,10 гПа, в диапазоне от 5 до 1100 гПа, ПГ ±0,01 % ИВ (в диапазоне св. 1100 гПа) (регистрационный номер в Федеральном информационном фонде 26469-04).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма.
Изготовитель
Компания Valeport Limited, Великобритания
Адреса Paters Quay,Totnes,Devon, TQ9 5EW, UK
Телефон: +44 (0)1803 869292 Fax: +44 (0)1803 869293
E-mail: sales@valeport.co.uk
Web-сайт: www.valeport.co.uk
Заявитель
Акционерное общество «МОРСКИЕ НАВИГАЦИОННЫЕ СИСТЕМЫ» (АО «МНС») ИНН 7805013333
Адрес: 198095, г. Санкт-Петербург, ул. Промышленная, д.19
Телефон: +7 (812) 320-38-40
E-mail: mns@mnsspb.ru
Web-сайт: www.mnsspb.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Принцип действия датчиков давления miniIPS основан на упругой деформации чувствительного элемента. Измеряемое давление вызывает прогиб мембраны датчика, что приводит к изменению электрического сопротивления пьезорезистивного чувствительного элемента, находящегося в контакте с мембраной. Изменение сопротивления чувствительного элемента преобразуется электронной схемой в выходной сигнал, пропорциональный давлению. Результаты измерений передаются через интерфейсы RS232, RS485 на персональный компьютер. Корпус датчика изготовлен из титана. Датчики давления miniIPS измеряют гидростатическое давление, вызванное давлением столба морской воды, относительно условного уровня. За условный уровень может быть принято абсолютное (атмосферное) давление или избыточное давление (при вводе поправки на атмосферное давление).

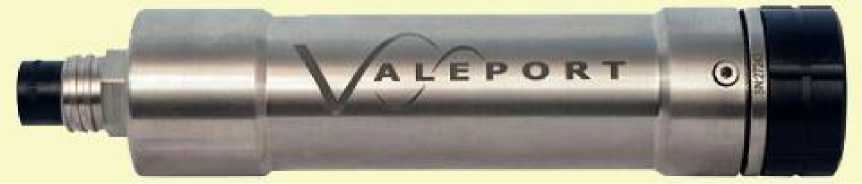

Общий вид датчика давления miniIPS показан на рисунке 1.
Рисунок 1 - Общий вид средства измерений
Пломбирование датчиков давления miniIPS не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Нижний предел измерений, бар |
0 |
Верхние пределы измерений, бар |
10, 30, 50, 100, 300, 600 |
Пределы допускаемой погрешности,
|
0,01; 0,025; 0,05 0,02; 0,05; 0,1 |
Разрешение, бар |
0,001 |
Примечание - Pmax - верхний предел измерений, бар |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Скорость передачи данных, бод |
2400, 4800, 9600, 19200, 38400, 57600, 115200 |
Напряжение питания постоянного тока, В |
от 9 до 30 |
Потребляемый постоянный ток (при напряжении 12 В), мА |
40 |
Габаритные размеры (диаметрхдлина), мм, не более |
40x185 |
Масса, г, не более |
500 |
Условия эксплуатации: - температура морской воды в условиях эксплуатации, °С |
от -3 до +35 |
