Номер по Госреестру СИ: 70115-17
70115-17 Анализаторы ТВ сигналов мультисистемные
(ИТ-100)
Назначение средства измерений:
Анализаторы ТВ сигналов мультисистемные ИТ-100 (далее - анализаторы)
предназначены для измерений параметров телевизионного радиосигнала с цифровой и аналоговой модуляцией: уровня входного радиосигнала и коэффициента ошибок модуляции MER.
Внешний вид.
Анализаторы ТВ сигналов мультисистемные
Рисунок № 1
Внешний вид.
Анализаторы ТВ сигналов мультисистемные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.12.2027
Номер записи - 161917
ID в реестре СИ - 384317
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, ИТ-100, Анализатор ТВ сигналов мультисистемный ИТ-100, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Планар" (ООО "Планар")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 575
Выдано извещений - 0
Кол-во периодических поверок - 152
Кол-во средств измерений - 337
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3028 от 2017.12.29 Об утверждении типов средств измерений
№3010 от 2022.12.01 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
Наличие аналогов СИ: Анализаторы ТВ сигналов мультисистемные (ИТ-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Планар" (ООО "Планар")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70115-17 29.12.2027 |
Анализаторы ТВ сигналов мультисистемные, ИТ-100 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
82102-21 01.07.2026 |
Анализаторы цепей векторные, S50180 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87310-22 09.11.2027 |
Анализаторы цепей векторные, S50x5 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88573-23 28.03.2028 |
Анализаторы цепей векторные, S50x4x Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89949-23 08.09.2028 |
Рефлектометры векторные, CABAN R150 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
91596-24 14.03.2029 |
Анализаторы цепей векторные, SN9000 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Анализаторы ТВ сигналов мультисистемные (ИТ-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 21 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 0 | 10 | 0 | 9 | 0 | 9 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 423 | 2 | 226 | 8 | 0 | 422 | 226 | 7 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 18 | 3 | 15 | 0 | 17 | 3 | 14 | |||
| РТРС (RA.RU.311450) | 81 | 34 | 0 | 77 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы ТВ сигналов мультисистемные (ИТ-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
9430 | 4865 |
|
ФБУ Челябинский ЦСМ Челябинская область |
300 | 4865 |
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
it100 build |
|
Номер версии (идентификационный номер) ПО |
2.0.0.3/1.0.1.0 и выше |
Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на пленке с липким слоем методом шелкографии на заднюю панель анализатора при изготовлении и на титульный лист Формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам ТВ сигналов мультисистемным ИТ-100
ТУ 6684-133-21477812-2016 Анализатор ТВ сигналов мультисистемный ИТ-100.
Технические условия
Поверка
Поверкаосуществляется по документу РТ-МП-4925-441-2017 «ГСИ. Анализаторы ТВ сигналов мульти-системные ИТ-100. Методика поверки», утвержденному ФБУ «Ростест-Москва» 03.11.2017 г.
Основные средства поверки:
-
- тестер телерадиовещательный R&S SFE (регистрационный номер в Федеральном информационном фонде 43199-09);
-
- генератор сигналов высокочастотный векторный R&S SMBV100A (регистрационный номер в Федеральном информационном фонде 41800-09);
-
- ваттметр поглощаемой мощности М3-58/1 в составе: Блок ваттметра измерительный Я2М-66 (регистрационный номер в Федеральном информационном фонде № 9085-83);
-
- преобразователь измерительный R&S NRP-Z51 (регистрационный номер
в Федеральном информационном фонде 37008-08);
-
- анализатор спектра ВЧ и СВЧ диапазонов E4408B (регистрационный номер в Федеральном информационном фонде № 22412-02);
-
- измеритель комплексных коэффициентов передачи и отражения ОБЗОР-304/1
(регистрационный номер в Федеральном информационном фонде № 37556-08);
-
- аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном
информационном фонде № 48368-11);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)
ИНН 7452009474
Адрес: 454091, г. Челябинск, ул. Елькина, д.32
Телефон: 8(351) 263-26-82
E-mail: welcome@planarchel.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: 8 (495) 544-00-00
Web-сайт: http://www.rostest.ru
Принцип действия анализаторов в режиме анализатора спектра основан на методе последовательного анализа сигнала с индикацией спектра на экране прибора.
Анализатор обеспечивает измерения отношения уровня несущей изображения к уровню несущей звука, отношения уровня несущей изображения к шуму в канале распределения, частоты появления ошибочных битов BER, а также прием, декодирование и измерение параметров потока IPTV.
Конструктивно анализатор изготовлен в пластмассовом ударопрочном разборном корпусе с защитными прорезиненными элементами с установленными внутри элементами печатного и объемного монтажа.
Анализатор представляет собой приемник сигналов телевизионных стандартов с демодуляцией сигнала до транспортного потока MPEG-2. В случае закрытого транспортного потока он восстанавливается с помощью CAM модуля и декодируется до телевизионного изображения и звукового сопровождения. Входной тюнер является супергетеродинным приемником двойного преобразования частоты с ручной и автоматической перестройкой частоты. Коэффициент ошибок модуляции MER и констелляционная диаграмма измеряются в процессе демодуляции квадратурного сигнала на основе векторного анализа.
Внешний вид анализатора и места заводского опломбирования представлены на рисунках 1, 2.

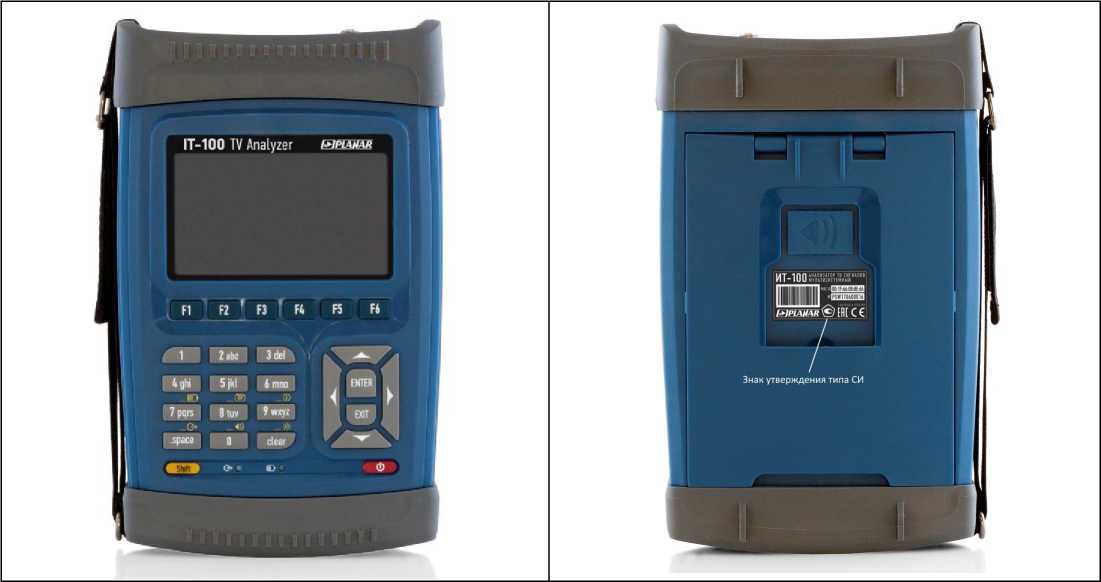

Рисунок 1 - Внешний вид средства измерений

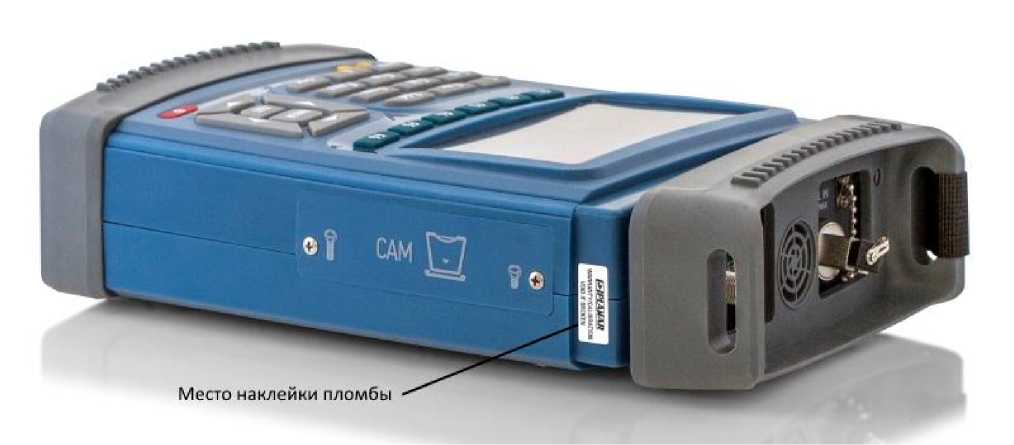

Рисунок 2 - Место заводского опломбирования
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор ТВ сигналов мультисистемный |
ИТ-100 |
1 шт. |
|
Транспортировочный кейс |
ТК-100 |
1 шт. |
|
Переносной ремень |
Y0190.00.000.02 |
1 шт. |
|
Отвертка |
Отвертка крестовая |
1 шт. |
|
Аккумулятор |
Li-Io / 7,4 В / 4000 мАч |
1 шт. |
|
Зарядное устройство |
12В/3А |
1 шт. |
|
Сетевой кабель для зарядного устройства |
PVC-2,5A-220V |
1 шт. |
|
Кабель для подключения к бортовой сети автомобиля |
IT-01CA |
1 шт. |
|
Кабель для USB порта |
Type A-B (1.5-1.8m) SCUAB-1 |
1 шт. |
|
ВЧ переход |
“F” - “F” |
1 шт. |
|
ВЧ переход |
“F” - “IEC” |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Адаптер FC оптического разъема с колпачком |
FC |
1 шт. |
|
Адаптер SC оптического разъема с колпачком |
SC |
1 шт. |
|
Руководство по эксплуатации |
ИТ-100 РЭ 6684-133-21477812-2016 |
1 шт. |
|
Формуляр |
ИТ-100 ФО 6684-133-21477812-2016 |
1 шт. |
|
Методика поверки |
РТ-МП-4925-441-2017 |
1 шт. |
Основные метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим анализатора спектра | |
|
Диапазон рабочих частот, МГц |
от 5 до 2150 |
|
Диапазон измерений уровня входного радиосигнала, дБмкВ1 |
от 20 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного радиосигнала, дБ |
±1,2 |
|
Режим измерения параметров ТВ каналов | |
|
Диапазон рабочих частот, МГц
|
от 42 до 1002 от 950 до 2150 |
|
Диапазон измерений уровня входного радиосигнала, дБмкВ
|
от 35 до 115 от 45 до 115 |
|
Пределы допускаемой абсолютной погрешности измерений уровня входного радиосигнала с цифровой модуляцией (отношении сигнала к шуму в полосе канала не менее 20 дБ), дБ |
±1,2 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых значений коэффициента ошибок модуляции (MER), дБ - стандарт DVB-C |
от 29 до 40 |
|
- стандарт DVB-Т, DVB-Т2 |
от 22 до 32 |
|
- стандарт DVB-S, DVB-S2 |
от 14 до 25 |
|
Пределы допускаемой абсолютной погрешности измерений значений коэффициента ошибок модуляции (MER), дБ |
±2,0 |
|
Минимальный уровень входного сигнала для квазибезошибочного декодирования, дБмкВ - стандарт DVB-C |
50 |
|
- стандарт DVB-Т, 1)\'В-Т2 |
45 |
|
- стандарт DVB-S, DVB-S2 |
45 |
|
1 - дБмкВ, дБ относительно 1 мкВ |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Затухание несогласованности со стороны высокочастотного входа при подсоединении согласованного тракта сопротивлением 75 Ом, дБ, не менее |
14 |
|
Масса, кг, не более |
1,5 |
|
Габаритные размеры, мм, не более (высотахширинахглубина) |
245х150х65 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
|
Средний срок службы, лет |
5 |
