Номер по Госреестру СИ: 91596-24
91596-24 Анализаторы цепей векторные
(SN9000)
Назначение средства измерений:
Анализаторы цепей векторные SN9000 предназначены для измерений комплексных коэффициента отражения и коэффициента передачи многополюсников.
Внешний вид.
Анализаторы цепей векторные
Рисунок № 1
Внешний вид.
Анализаторы цепей векторные
Рисунок № 2
Общие сведения
Дата публикации - 18.03.2024
Срок свидетельства - 14.03.2029
Номер записи - 193486
ID в реестре СИ - 1415221
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SN9000-16,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Планар" (ООО "Планар")
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№704 от 2024.03.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Анализаторы цепей векторные (SN9000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Планар" (ООО "Планар")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70115-17 29.12.2027 |
Анализаторы ТВ сигналов мультисистемные, ИТ-100 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
82102-21 01.07.2026 |
Анализаторы цепей векторные, S50180 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
87310-22 09.11.2027 |
Анализаторы цепей векторные, S50x5 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
88573-23 28.03.2028 |
Анализаторы цепей векторные, S50x4x Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
89949-23 08.09.2028 |
Рефлектометры векторные, CABAN R150 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
91596-24 14.03.2029 |
Анализаторы цепей векторные, SN9000 Общество с ограниченной ответственностью "Планар" (ООО "Планар") (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Кто поверяет Анализаторы цепей векторные (SN9000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы цепей векторные (SN9000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение SNVNA предназначено для управления режимами работы анализаторов цепей векторных SN9000. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик средства измерения за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SNVNA |
|
Номер версии (идентификационный номер) ПО |
не ниже 23.12.00 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализаторов цепей векторных SN9000 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Установка параметров анализатора» руководства по эксплуатации РЭ 26.51.43-159-21477812-2020.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 16 августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
МИ 3411-2013 «ГСИ. Анализаторы цепей векторные. Методика определения метрологических характеристик»;
ТУ 26.51.43-159-21477812-2020 «Анализаторы цепей векторные SN9000. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)
ИНН 7452009474
Юридический адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, +7 (351) 263-26-82, +7 (351) 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Изготовитель
Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)ИНН 7452009474
Адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, 263-26-82, 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499)124-99-96
E-mail: info@rostest.ru
Web-сайт: http://www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «ПЛАНАР» (ООО «ПЛАНАР»)ИНН 7452009474
Юридический адрес: 454091, г. Челябинск, ул. Елькина, д. 32
Телефон (факс): +7 (351) 729-97-77, +7 (351) 263-26-82, +7 (351) 263-38-22
E-mail: welcome@planar.chel.ru
Web-сайт: http://www.planarchel.ru
Конструктивно анализаторы цепей векторные SN9000 выполнены в лабораторном моноблочном исполнении и работают под управлением внешнего персонального компьютера (ПК) с операционной системой Windows или Linux, на котором установлено специальное программное обеспечение. Для связи с ПК используется интерфейс USB Mini-В, разъем которого расположен на задней панели прибора. Так же на задней панели расположены разъем питания, разъемы синхронизации и опорной частоты. На передней панели размещены разъемы СВЧ измерительных портов в тракте типа N «розетка». Приборы поддерживают режим дистанционного управления.
Принцип действия анализаторов цепей векторных SN9000 основан на выделении падающего и отраженного от входа исследуемого многополюсника сигнала, формировании напряжений, пропорциональных этим сигналам, цифровой обработке и индикации измеряемых величин. Испытательный сигнал формируется встроенным синтезатором СВЧ с функцией регулировки мощности, разделение сигналов осуществляется с помощью мостовой схемы, а формирование пропорциональных напряжений с помощью супергетеродинного приемника. Цифровая обработка и управление осуществляются сигнальным процессором.
Для калибровки приборов возможно использование различных наборов мер и электронных калибраторов.
К данному типу анализаторов цепей векторных SN9000 относятся следующие модификации, отличающиеся количеством измерительных портов: SN9000-6 (6 портов), SN9000-8 (8 портов), SN9000-10 (10 портов), SN9000-12 (12 портов), SN9000-14 (14 портов), SN9000-16 (16 портов).
Данный тип анализаторов цепей векторных SN9000 может иметь следующие опции:
6550F09(-M/-F) - наборы калибровочных мер для тракта типа N («вилка»/«розетка»);
6650F09(-M/-F) - наборы калибровочных мер для тракта 3,5 мм («вилка»/«розетка»);
ACM2509(-011/-012) - автоматические двухпортовые калибровочные модули для тракта типа М«розетка-розетка»/«вилка-розетка»);
ACM2509(-111/-112) - автоматические двухпортовые калибровочные модули для тракта 3,5 мм(«розетка-розетка»/«вилка-розетка»).
Знак поверки может наноситься на верхнюю панель средства измерений.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель прибора и имеет формат восьмизначного цифрового номера. Для предотвращения несанкционированного доступа анализаторы цепей векторные SN9000 имеют защитную наклейку изготовителя, закрывающую стык корпуса и задней панели.
Общий вид анализаторов цепей векторных SN9000 и места для нанесения знака утверждения типа и знака поверки представлены на рисунке 1. Место для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и схема пломбировки от несанкционированного доступа представлены на рисунке 2.

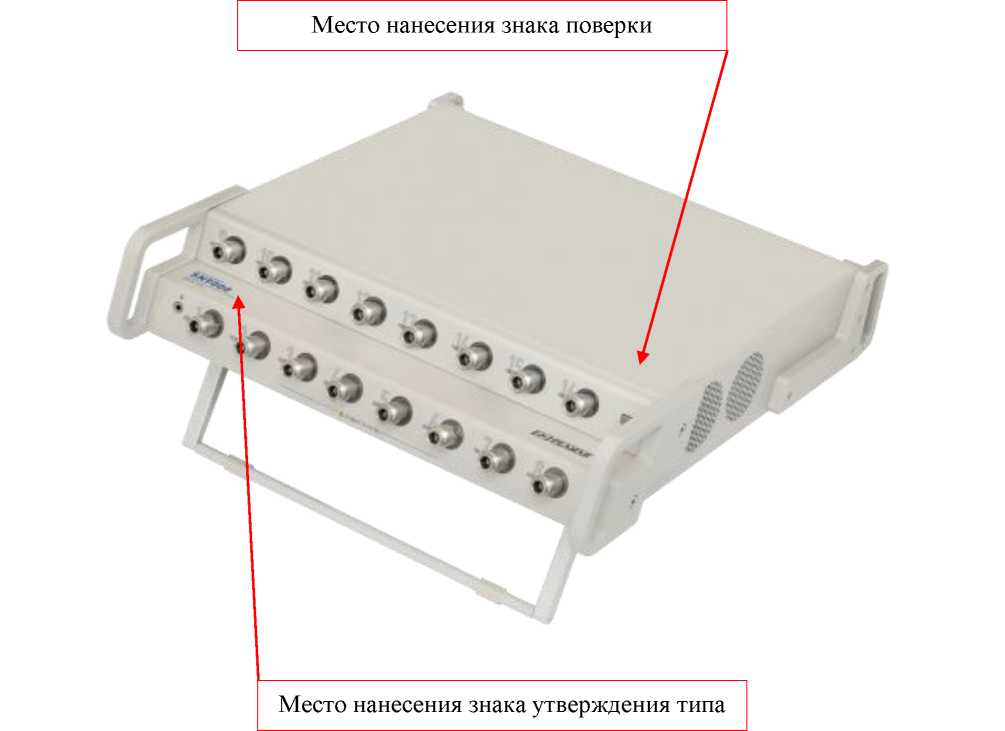

Рисунок 1 - Общий вид средства измерений и места для нанесения знака утверждения типа и знака поверки

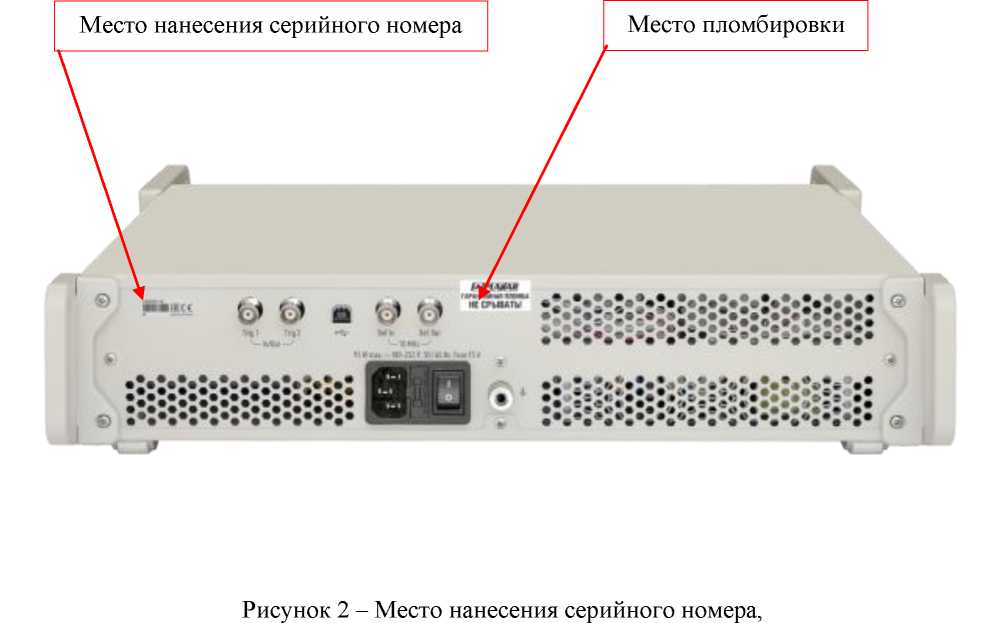

Рисунок 2 - Место нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и схема пломбировки от несанкционированного доступа
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор цепей векторный |
SN9000 (модификация SN9000-06 или SN9000-08 или SN9000-10 или SN9000-12 или SN9000-14 или SN9000-16) |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Программное обеспечение |
SNVNA |
1 шт. |
|
Программное обеспечение для поверки анализаторов цепей |
VNA Performance Test |
1 шт.* |
|
Набор мер |
6550F09(-M/-F) или 6650F09(-M/-F) |
1 компл.* |
|
Автоматический калибровочный модуль |
ACM2509(-011/-012) или ACM2509(-111/-112) |
1 компл.* |
|
Руководство по эксплуатации |
РЭ 26.51.43-159-21477812 2020 |
1 экз. |
|
Формуляр |
ФО 26.51.43-159 21477812-2020 |
1 экз. |
|
* По отдельному заказу | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон частот, Гц |
от 3•Ю5 до 9М09 | |
|
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
+540"6 | |
|
Диапазон установки уровня выходной мощности в зависимости от диапазона частот, дБ (1 мВт) |
от 0,3 МГц до 6 ГГц включ. |
от -45 до 10 |
|
св. 6 до 9 ГГц включ. |
от -45 до 2 | |
|
Пределы допускаемой абсолютной погрешности установки и измерения уровня мощности 0 дБ (1 мВт), дБ |
±1,5 | |
|
Диапазон полос пропускания с шагом 1/3, Гц |
от 1 до 3М05 | |
|
Средний уровень собственного шума приемников в полосе пропускания 10 Гц, дБ (1 мВт), не более |
-125 | |
|
Среднее квадратическое отклонение шумов измерительной трассы при измерении модуля коэффициента отражения 0 дБ в полосе пропускания 1 кГц в диапазоне частот, дБ, не более |
0,004 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения S11 в диапазоне от 0 до 1 в зависимости от вида калибровки1, отн. ед. |
Калибровка по набору мер2 (полиномиальная модель) |
±(0,017+0,0О5-|^77|+ 0,017-|577|2) |
|
Калибровка по автоматическому калибровочному модулю мер2 (действительные значения) |
±(0,012+0,003-|^77|+ 0,008-|&7|2) | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения в диапазоне S11 от 0,017 до 1, градус |
±(1+57- arcsin(A|577|/|577|)) | |
|
Нелинейность приемников L относительно уровня 0 дБ (1 мВт) в диапазоне уровней от -60 до 0 дБ, дБ |
±0,08 | |
|
КСВН входа в режиме приема, не более |
1,5 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи S21 из-за трекинга передачи T по МИ 3411-2013, дБ |
±0,09 | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи S21 в диапазоне от -60 до 0 дБ и диапазоне частот от 5 МГц до 9 ГГц2,3, дБ |
±(T+L) | |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи S21 , градус |
±1,5 | |
|
Примечания:
| ||
Продолжение таблицы 2________________________________________________________
3) Пределы допускаемой абсолютной погрешности измерений коэффициента передачи нормированы для измерения коэффициентов передачи согласованных многополюсников при выходной мощности 0 дБ (1 мВт) и полосе пропускания 10 Гц
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 210 до 240 50 |
|
Время прогрева, мин |
40 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
436x425x96 |
|
Масса, кг, не более |
15 |
|
Нормальные условия применения:
|
от +15 до +30 от 40 до 90 |
