Номер по Госреестру СИ: 70094-17
70094-17 Термопреобразователи сопротивления
(MONI)
Назначение средства измерений:
Термопреобразователи сопротивления серии MONI модификации MONI-РТ 100-NH, MONI-PTIOO-ЕХЕ, МОМ-РТ100-ЕХЕ SENSOR, MONI-РТ 100-260/2, MONI-РТ 100-EXE-AMB (в дальнейшем термопреобразователи) предназначены для измерений температуры электронагревательных цепей, а также температуры других объектов и сред во взрывоопасных и нормальных зонах.

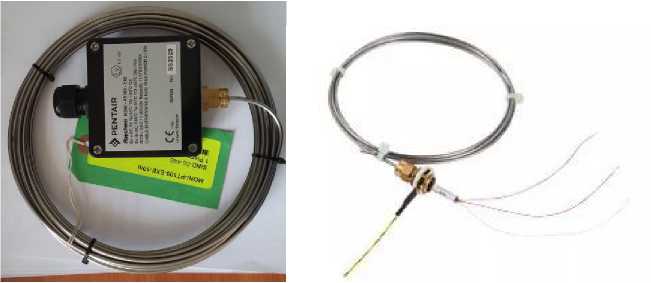

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

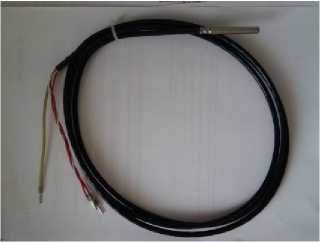

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2

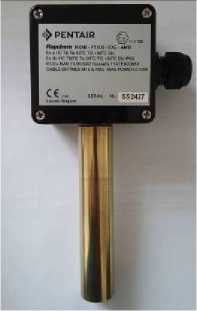

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 3

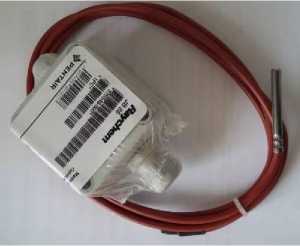

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 4
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.12.2022
Номер записи - 161893
ID в реестре СИ - 384293
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Термопреобразователь сопротивления MONI PT100-Exe, серии MONI мод.MONI-PT100-EXE, Нет модификации, мод.MONI-PT100-EXE SENSOR, мод.MONI-PT100-EXE, MONI-PT100-EXE-АМВ, MONI-PT100-EXE-SENSOR, MONI-PT100-EXE-AMB, MONI-PT100-EXE, MONI,
Производитель
Изготовитель - Компания "Pentair Thermal Management Belgium NV"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_13 Поверки по производителю СИ (подробно)" будет крайне полезен руководителям организаций, оказывающих услуги поверки, при поиске новых клиентов, анализе рынка услуг при доминировании нескольких производителей СИ и оценке позиций конкурентов.
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующего производителя СИ или нескольких производителей одновременно. Список производителей формируется из реестра утвержденных типов СИ ФГИС АРШИН. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного производителя.
2- Указать минимальный объём поверок (организации, имеющие меньше поверок отображаться в отчете не будут).
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 6 колонок:
- Номер в госреестре типа СИ с ссылкой на соответствующий раздел реестра
- Ссылочное поле на описание типа СИ с наименованием средства измерений
- Количество средств измерений данного типа СИ, засветившихся в ФГИС АРШИН
- Количество уникальных владельцев СИ, имеющих на балансе СИ данного типа
- Организации, которые когда-либо поверяли СИ данного типа с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
- Организации, которые осуществляли поверки СИ данного типа за последний год с указанием количества поверок (фильтр по кол-ву поверок устанавливается в настройках отчета)
Статистика
Кол-во поверок - 936
Выдано извещений - 0
Кол-во периодических поверок - 19
Кол-во средств измерений - 14
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1671 от 2018.08.10 О переоформлении свидетельства об утверждении типа средства измерений № 68750 "Термопреобразователи сопротивления серии MONI" и внесении изменений в описание типа
№3028 от 2017.12.29 Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователи сопротивления (MONI)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70094-17 Термопреобразователи сопротивления (MONI) Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
14724-12 Датчики температуры (ТС5008) ОАО "Манотомь" (РОССИЯ г.Томск) |
|
70094-17 Термопреобразователи сопротивления (MONI) Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
15196-06 Термопреобразователи сопротивления (ТСМ 9418, ТСП 9418) АО "НПП "Эталон" (РОССИЯ г.Омск) |
Все средства измерений АО "НПП "Эталон"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70091-17 29.12.2022 |
Датчики температуры, MONI-PT100-4/20МА Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
70092-17 29.12.2022 |
Регуляторы температуры, Raychem мод. Raystat-Eco-10, Raystat-Control-10 Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
70094-17 29.12.2022 |
Термопреобразователи сопротивления, MONI Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Кто поверяет Термопреобразователи сопротивления (ТСМ 9418, ТСП 9418)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЦМ" (RA.RU.312223) | 648 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 109 | 94 | 15 | 0 | 109 | 94 | 15 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 47 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЦМ" (RA.RU.312223) | 104 | 55 | 0 | 0 | 55 | 55 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Термопреобразователи сопротивления (ТСМ 9418, ТСП 9418)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносят на титульный лист эксплуатационной документации типографическим способом
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления серии MONI
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Техническая документация компании «Pentair Thermal Management Belgium NV», Бельгия
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
-
- термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда,
регистрационный номер 19916-10;
-
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-08;
-
- термостаты жидкостные 7000 модификации 7000, мод. 7007, 7008, 7009, 7011, 7012, 7015, 7037, 7040, 7060, 7080, 7100, 7102, 7103, 7108, 7312, 7320, 7321, 7340, 7341, 7380, 7381, 7911А2, регистрационный номер 40415-15;
-
- мультиметр - мегомметр Fluke 1587 FC, регистрационный номер 64023-16.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Pentair Thermal Management Belgium NV», Бельгия
Адрес: Romeinse straat 14, 3001, Leuven, Belgium
Телефон +32 16 213 511
Факс: +32 16 213 603
Е-mail: salesbelux@pentair.com
Заявитель
Общество с ограниченной ответственностью «Пентейр Рус» (ООО «Пентейр Рус»)
ИНН 7715621369
Адрес: 141407, Московская обл., г. Химки ул. Панфилова, владение 19, стр. 1
Телефон +7 (495) 926-18-85
Факс: +7 (495) 926-18-86
Web-сайт: www.pentairthermal.com
Е-mail: salesru@pentair.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия термопреобразователей основан на свойстве платины изменять свое сопротивление с изменением температуры. Термопреобразователи имеют чувствительный элемент, выполненный из платиновой проволоки и помещенный в защитную арматуру из нержавеющей стали.
В термопреобразователях модификации MONI-РТ 100-260/2 удлинительный кабель из фторополимера (радиус изгиба не более 20 мм), в модификации MONI-РТ 100-NH кабель из силикона (радиус изгиба не более 5 мм) подключается к регистрирующему прибору через соединительную коробку.
В термопреобразователях модификаций MONI-РТ 100-EXE, MONI-РТ 100-EXE SENSOR, MONI-РТ 100-EXE-AMB чувствительный элемент вместе с удлинительным кабелем помещен в арматуру из нержавеющей стали (радиус изгиба не более 20 мм) и герметично подключен к соединительной коробке (кроме MONI-РТ 100-EXE SENSOR). В модификации MONI-РТ100-EXE-AMB защитная арматура усилена латунной трубкой.
Общий вид средства измерений представлен на рисунке 1
MONI-РТ 100-NH
MONI-РТ 100-EXE MONI-РТ 100-EXE SENSOR
MONI-РТ 100-EXE-AMB
MONI-РТ 100-260/2
Рисунок 1 - Общий вид термопреобразователей
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификации |
MONI- РТ100-NH |
MONI- РТ100- 260/2 |
MONI- РТ100- EXE SENSOR |
MONI- РТ100- EXE |
MONI- РТ100- EXE- AMB |
|
Диапазон измерений температуры, °С |
от -50 до +180 |
от -50 до +260 |
от -100 до +500 | ||
|
Температурный коэффициент, °С-1 |
0,00385 | ||||
|
Пределы допускаемой абсолютной погрешности, °С класс В по ГОСТ 6651-2009 |
±(0,30 + 0,0051изм) | ||||
Таблица 2 - Общие технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификации |
MONI- |
MONI- |
MONI- |
MONI- |
MONI- |
|
РТ100-ЫИ |
РТ100- |
РТ100- |
РТ100- |
РТ100- | |
|
260/2 |
EXE |
EXE |
EXE- | ||
|
SENSOR |
AMB | ||||
|
Тип чувствительного элемента |
Pt100 | ||||
|
Схема соединения |
2-х | ||||
|
проводная |
3-х проводная | ||||
|
Габаритные размеры |
130 | ||||
|
длина, мм |
2000 |
2000 |
2000* |
2000* |
(защитная |
|
трубка) | |||||
|
длина чувствительного элемента, мм, не более |
50 |
50 |
50 |
50 |
50 |
|
диаметр, мм, не более |
6 (4,6 - |
6 (4,8 - |
3 |
3 |
3 |
|
кабель) |
кабель) | ||||
|
соединительная коробка, мм, не более |
80x65x55 |
80x75x55 |
80x75x55 | ||
|
Маркировка взрывозащиты |
- |
- |
1 Ex e IIC T6 Gb X |
IP66 или | |
|
Ex tb IIIC T85°C Db X | |||||
|
Условия эксплуатации: Диапазон температуры |
от -30 до |
от -40 | |||
|
окружающего воздуха, °С |
+80 |
до +75 |
от -60 до +60 | ||
|
Относительная влажность | |||||
|
окружающего воздуха, %, не более |
80 |
80 |
95 | ||
|
Среднее время наработки до метрологического отказа, ч |
59000 | ||||
|
Средний срок службы, лет |
12 | ||||
|
Примечание: * другая длина по заказу (маркировка SIND-YY-ZZZZ/MONI-PT100-EXE- | |||||
|
XXM, SIND-YY-ZZZZ/MONI-PT100-EXE-SENSOR-XXM, где YY - год выпуска, |
ZZZZ - | ||||
|
порядковый номер, XXM- длина в метрах.) | |||||
