Номер по Госреестру СИ: 70091-17
70091-17 Датчики температуры
(MONI-PT100-4/20МА)
Назначение средства измерений:
Датчики температуры МОМ-РТ100-4/20МА (далее - датчики) предназначены для измерений температуры жидких и сыпучих сред и вывода измеренных значений в виде выходного сигнала силы постоянного тока в диапазоне 4 - 20 мА.
Внешний вид.
Датчики температуры
Рисунок № 1
Общие сведения
Дата публикации - 30.11.2022
Срок свидетельства - 29.12.2022
Номер записи - 161890
ID в реестре СИ - 384290
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Термопреобразователь сопротивления серии MONI, MONI-PT100-4/20МА,
Производитель
Изготовитель - Компания "Pentair Thermal Management Belgium NV"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1216 дн.
Приказы РСТ, где упоминается данный тип СИ
№1669 от 2018.08.10 О переоформлении свидетельства об утверждении типа средства измерений № 68747 "Датчики температуры MONI-РТ100-4/20МА" и внесении изменений в описание типа
№3028 от 2017.12.29 Об утверждении типов средств измерений
№2990 от 2022.11.29 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
Наличие аналогов СИ: Датчики температуры (MONI-PT100-4/20МА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Pentair Thermal Management Belgium NV"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70091-17 29.12.2022 |
Датчики температуры, MONI-PT100-4/20МА Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
ОТ МП |
4 года |
|
70092-17 29.12.2022 |
Регуляторы температуры, Raychem мод. Raystat-Eco-10, Raystat-Control-10 Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
ОТ МП |
5 лет |
|
70094-17 29.12.2022 |
Термопреобразователи сопротивления, MONI Компания "Pentair Thermal Management Belgium NV" (БЕЛЬГИЯ ) |
ОТ МП |
2 года |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Датчики температуры (MONI-PT100-4/20МА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ГКС" (1467) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Датчики температуры (MONI-PT100-4/20МА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчик функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки и передачи измерительной информации посредством выходного сигнала силы постоянного тока 4-20 мА.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО модификаций |
2945 |
Знак утверждения типа
Знак утверждения типананосят на титульный лист эксплуатационной документации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры MONI-PT100-4/20MAГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация компании «Pentair Thermal Managemeent Belgium NV», Бельгия.
Поверка
Поверкаосуществляется по документу МП 2411-0148-2017 «Датчики температуры VIONI-PTIO0-4/2OMA.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 19 июля 2017 г. Основные средства поверки:
-
- калибратор многофункциональный серии СЕ модификации CED 7ССС, регистрационный номер 57455-14 в Федеральном информационном фонде средств измерений;
-
- термометры сопротивления платиновые эталонные ЭТС 1СС 3-го разряда,
регистрационный номер 19916-1С в Федеральном информационном фонде средств измерений;
-
- преобразователь сигналов ТС и ТП «Теркон», регистрационный номер 23245-С8 в Федеральном информационном фонде средств измерений;
-
- термостат жидкостный 814 фирмы «ISOTECH», регистрационный номер 20510-06 в Федеральном информационном фонде средств измерений;
-
- термостат жидкостный 7012, регистрационный номер 40415-09 в Федеральном информационном фонде средств измерений;
-
- термостат переливной прецизионный ТПП-1.0, регистрационный номер 33744-07 в Федеральном информационном фонде средств измерений.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Pentair Thermal Management Belgium NV», Бельгия Лдрес: Romeinse straat 14, 3001, Leuven, BelgiumТелефон +32 16 213 511,
Факс: +32 16 213 603
E-mail: salesbelux@pentair.com
Заявитель
Общество с ограниченной ответственностью «Пентейр Рус» (ООО «Пентейр Рус») ИНН 7715621369Адрес: 141407, Московская обл., г. Химки ул. Панфилова, владение 19, стр. 1 Телефон +7 (495) 926-18-85
Факс: +7 (495) 926-18-86
Web-сайт: www.pentairthermal.com
Е-mail: salesru@pentair.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Принцип действия датчика основан на свойстве платины изменять электрическое сопротивление с изменением температуры и преобразованием в выходной унифицированный сигнал.
Датчик представляет собой платиновый чувствительный элемент (НСХ Pt100), помещенный в защитную арматуру из нержавеющей стали, подключенный к трансмиттеру в соединительной коробке из армированного стекловолокном полиэфира. Сигнал от чувствительного элемента трансмиттером линеаризуется, масштабируется и преобразуется в выходной унифицированный сигнал силы постоянного тока, линейный по отношению к температуре и сопротивлению.
Датчики могут применяться во взрывоопасных зонах.

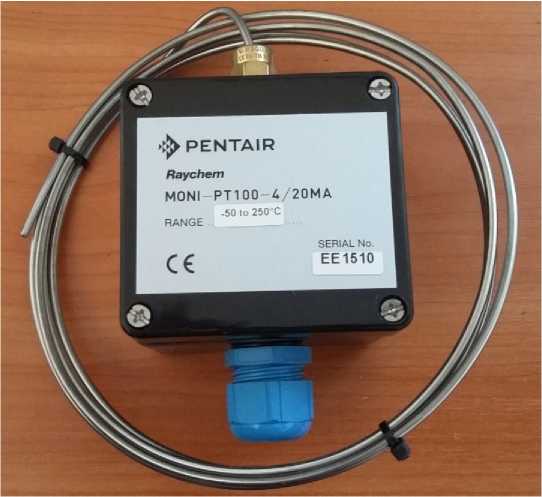

Общий вид датчика представлен на рисунке 1.
Рисунок 1- Общий вид датчика
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +250 |
|
Пределы допускаемой основной абсолютной погрешности в температурном эквиваленте, °С Pt100 трансмиттера |
±(0,3+0,005-|t|) ±(0,005-|tmaX-tmm|) |
|
Пределы допускаемой дополнительной погрешности, приведенной к диапазону измерений, вызванная отклонением температуры от (+20±5) °С на 10 °С, % |
±0,1 |
|
Примечания:1) t - измеренное значение температуры, tmax-tmin - разность верхнего и нижнего предела измерений трансмиттера; 2) Основная погрешность датчика определяется как арифметическая сумма погрешности чувствительного элемента и трансмиттера | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной унифицированный сигнал, мА |
от 4 до 20 |
|
Напряжение питания постоянным током, В |
24 (от токовой петли 4-20 мА) |
|
Потребляемая мощность, В^А, не более |
0,5 |
|
Схема подключения |
3-х проводная |
|
Габаритные размеры, мм, не более длина погружаемой части |
2000 |
|
диаметр погружаемой части |
3 |
|
соединительная коробка |
80x75x55 |
|
Масса, г, не более |
0,46 |
|
Маркировка взрывозащиты |
Ex e IIC T6 Gb Ex tb IIIC T85°C Db IP66 |
|
Условия эксплуатации трансмиттера: Диапазон температуры окружающего воздуха, °С |
от -50 до +60 |
|
Относительная влажность окружающего воздуха, % |
до 95 |
|
Среднее время наработки до метрологического отказа, ч |
93000 |
|
Средний срок службы, лет |
20 |
