Номер по Госреестру СИ: 69739-17
69739-17 Источники-измерители напряжения и силы тока модульные
(NI PXIe-4136, NI PXIe-4137)
Назначение средства измерений:
Источники-измерители напряжения и силы тока модульные NI PXIe-4136, NI PXIe-4137 (далее - модули) предназначены для воспроизведения и измерения напряжения и силы постоянного тока.
Внешний вид.
Источники-измерители напряжения и силы тока модульные
Рисунок № 1
Программное обеспечение
Программное обеспечение (драйвер) “NI-DCPower” служит для управления режимами, задания параметров и функций воспроизведения и измерения. Драйвер устанавливается на внешний контроллер с шиной PXIe в базовом блоке (шасси).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
NI-DCPower |
Номер версии (идентификационный номер) |
15.1 и выше |
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса модуля в виде наклейки и на титульный лист
руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к источникам-измерителям напряжения и силы тока модульным NI PXIe-4136, NI PXIe-4137
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 • 10-16 30 А
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу М4'137МП-20'17 «ГСИ. Источники-измерители напряжения и силы тока модульные NI PXIe-4136, NI PXIe-4137. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 26.10.2017 г.
Основные средства поверки:
- мультиметр 3458A; рег. № 25900-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса модулей в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Заявитель
Общество с ограниченной ответственностью «НЭШНЛ ИНСТРУМЕНТС РУС» (ООО «ЭнАй Рус»)
Адрес: 119361, г. Москва, ул. Озерная, д. 42, офис 1201
Тел. (495)783-68-51, Факс (495)783-68-52
E-mail ni.russia@ni.com
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru
E-mail post@actimaster.ru
Принцип действия модулей основан на цифро-аналоговом преобразовании заданного в цифровом коде значения напряжения или силы тока в выходную аналоговую величину и аналого-цифровом преобразовании напряжения или силы тока в цифровой код. Выходные схемы умощнения с обратной связью обеспечивают стабилизацию напряжения или силы тока в нагрузке при изменении ее сопротивления. В модели NI PXIe-4137 имеется также режим воспроизведения выходного сопротивления.
Управление режимами работы производится с виртуальной панели либо дистанционно по шине PXI Express.
Конструкция модулей представляет собой плату, на которой имеются лицевая панель с разъемом для присоединения измерительных кабелей, и разъем интерфейса PXIe. Модули устанавливаются в слот PXIe базового блока (шасси). На плате и панелях модулей отсутствуют элементы регулировки и подстройки, доступные пользователю. Общий вид модулей показан на рисунке 1.
Гл7
^NATIONAL
^INSTRUMENTS
/ Л
АЫи to ОкипнпМмл Г ч7
for Instflatiw
6>«I
NfflONAl I. J* INITIUMINTS | smu-xisj I

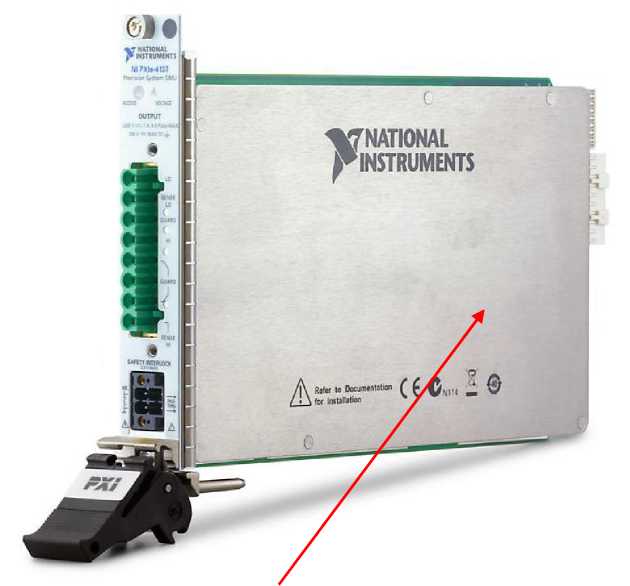

место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид модулей
Таблица 2 - Метрологические характеристики
ВОСПРОИЗВЕДЕНИЕ И ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ | |||||
Верхний предел диапазона |
Разрешение |
Параметры абсолютной погрешности Д0 1) | |||
a |
b | ||||
NI PXIe-4136 |
NI PXIe-4137 |
NI PXIe-4136 |
NI PXIe-4137 | ||
600 мВ |
1 мкВ |
100 нВ |
100 мкВ |
50 мкВ |
2,0М0-4 |
6 В |
10 мкВ |
1 мкВ |
640 мкВ |
320 мкВ |
2,0М0-4 |
20 В |
100 мкВ |
10 мкВ |
2 мВ |
1 мВ |
2,0М0-4 |
200 В 2) |
1 мВ |
100 мкВ |
20 мВ |
10 мВ |
2,5М0-4 |
ВОСПРОИЗВЕДЕН |
1ИЕ И ИЗМЕРЕН |
НЕ СИЛЫ ПОСТОЯННОГО ТОКА | |||
Верхний предел диапазона |
Разрешение |
Параметры абсолютной погрешности Д0 1) | |||
a |
b | ||||
NI PXIe-4136 |
NI PXIe-4137 |
NI PXIe-4136 |
NI PXIe-4137 | ||
1 мкА |
1 пА |
100 фА |
200 пА |
100 пА |
3,0М0-4 |
10 мкА |
10 пА |
1 пА |
1,4 нА |
700 пА |
3,0Ы0-4 |
100 мкА |
100 пА |
10 пА |
12 нА |
6 нА |
3,0М0-4 |
1 мА |
1 нА |
100 пА |
120 нА |
60 нА |
3,0М0-4 |
10 мА |
10 нА |
1 нА |
1,2 мкА |
600 нА |
3,0Ы0-4 |
100 мА |
100 нА |
10 нА |
12 мкА |
6 мкА |
3,0Ы0-4 |
1А |
1 мкА |
100 нА |
120 мкА |
60 мкА |
4,0М0-4 |
3 А 3) |
- |
1 мкА |
- |
900 мкА |
8,0М0-4 |
|
Таблица 3 - Основные технические характеристики
Потребляемая мощность от шасси PXIe, Вт, не более |
27 |
Габаритные размеры, мм | |
глубина |
216 |
толщина |
20 |
высота |
130 |
Масса, г, не более |
419 |
Рабочие условия применения температура окружающего воздуха, °C относительная влажность воздуха, % |
от 0 до 55 от 10 до 90 (без конденсата) |
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 |
