Номер по Госреестру СИ: 69529-17
69529-17 Машины универсальные испытательные электромеханические
(MTS Exceed)
Назначение средства измерений:
Машины универсальные испытательные электромеханические MTS Exceed (далее -машины) предназначены для измерения силы и перемещений при испытаниях образцов материалов на растяжение, сжатие и изгиб.

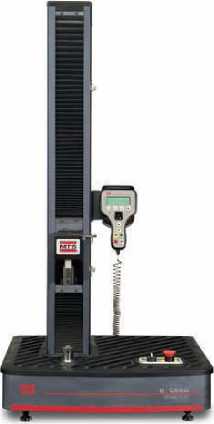

Внешний вид.
Машины универсальные испытательные электромеханические
Рисунок № 1

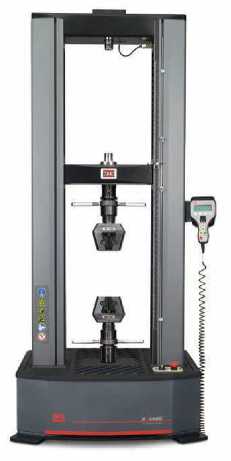

Внешний вид.
Машины универсальные испытательные электромеханические
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 04.12.2022
Номер записи - 161261
ID в реестре СИ - 383661
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация E45.305E, модификация E45.305, модификация E42.503, Е45.305, Е45.105Е, Е45.104Е, Е42.503, MTS Exceed, мод. E45.305, MTS Exceed E45.105, MTS Exceed, LFV, MTS Е42.503, E45.305, E45.105, E43.104, E42.503, (за один диапазон/параметр),
Производитель
Изготовитель - Фирма "MTS Systems (China) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 30
Выдано извещений - 2
Кол-во периодических поверок - 18
Кол-во средств измерений - 8
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2695 от 2017.12.04 Об утверждении типов средств измерений
Наличие аналогов СИ: Машины универсальные испытательные электромеханические (MTS Exceed)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69529-17 Машины универсальные испытательные электромеханические (MTS Exceed) Фирма "MTS Systems (China) Co., Ltd." (КИТАЙ ) |
40267-08 Машины для испытания конструкционных материалов (УТС 110М) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
69529-17 Машины универсальные испытательные электромеханические (MTS Exceed) Фирма "MTS Systems (China) Co., Ltd." (КИТАЙ ) |
40647-09 Машины для испытания конструкционных материалов (УТС 101) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
69529-17 Машины универсальные испытательные электромеханические (MTS Exceed) Фирма "MTS Systems (China) Co., Ltd." (КИТАЙ ) |
56294-14 Машины для испытания конструкционных материалов (УТС 111) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
|
69529-17 Машины универсальные испытательные электромеханические (MTS Exceed) Фирма "MTS Systems (China) Co., Ltd." (КИТАЙ ) |
65119-16 Машины универсальные испытательные (УТС 112) ООО "Тестсистемы" (РОССИЯ г.Иваново) |
Все средства измерений ООО "Тестсистемы"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53748-13 06.06.2018 |
Машины универсальные испытательные, MTS Criterion 60 Фирма "MTS Systems (China) Co., Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
68868-17 06.10.2022 |
Копры маятниковые, MTS Exceed Фирма "MTS Systems (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
68869-17 06.10.2022 |
Машины испытательные универсальные гидравлические, MTS Exceed Фирма "MTS Systems (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
69529-17 04.12.2022 |
Машины универсальные испытательные электромеханические, MTS Exceed Фирма "MTS Systems (China) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Машины универсальные испытательные (УТС 112)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 6 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 0 | 6 | 1 | 5 | 0 | 5 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 3 | 1 | 5 | 0 | 3 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины универсальные испытательные (УТС 112)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
1096 | 1096 |
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение устанавливается на компьютер с установочного диска. Разработчиком произведено разделение программного обеспечения на метрологически значимую и незначимую части.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
TW Elite |
TW Essential |
TW Express |
|
Номер версии ПО |
3.0.1(не ниже) | ||
|
Цифровой идентификатор ПО |
- | ||
|
Другие идентификационные данные (Название ПО) |
MTS TestSuite | ||
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам универсальным испытательным электромеханическим MTS Exceed
ГОСТ 8.640-2014 «ГСИ. Государственная поверочная схема для средств измерений силы»;
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»;
ГОСТ Р 8.763-2011. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-6 ... 50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы MTS Systems (China) Co., Ltd., КНР.
Поверка
Поверкаосуществляется по документу МП ТИнТ 197-2016 «Машины универсальные испытательные электромеханические MTS Exceed. Методика поверки», утверждённому ООО «ТестИнТех» 01.07.2016 г.
Основные средства поверки:
- динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,12 %;
- рабочие эталоны единицы массы 4-го разряда (гири) по ГОСТ 8.021-2015;
- система лазерная измерительная XL-80 (рег. №35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
MTS Systems (China) Co., Ltd., КНР
Адрес: Building 23, No.481, Guiping Road, Shanghai, 200233, China
Тел.: 86-21-54271122; Факс: 86-21-64956330
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН») Адрес: 117105, Россия, г. Москва, Варшавское шоссе, д.32
Тел.: (495) 611-15-37; Факс: (495) 741-59-04
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)
Адрес: 123308, Москва, ул. Мневники, д. 1
Тел.: +7 (499) 944-40-40
Принцип действия машин заключается в измерении величины силы, приложенной к испытуемому образцу, и величины перемещения траверсы.
Машины конструктивно состоят из силовой рамы, силового привода, подвижной и неподвижной траверсы, датчиков силы, датчика перемещения, устройств закрепления образцов, электронного блока управления, ручного пульта управления.
Силовая рама состоит из основания, одной или двух направляющих колонн, подвижной и неподвижной траверсы.
Силовой привод состоит из электродвигателя, установленного в основании рамы и шариковинтовых пар, установленных в направляющих колоннах и связанных с подвижной траверсой.
Испытываемый образец устанавливается при помощи устройств закрепления между подвижной траверсой и основанием или между подвижной и неподвижной траверсой. Электродвигатель силового привода через шариковинтовые пары перемещает подвижную траверсу, обеспечивая приложение силы к образцу. Сила, прикладываемая к образцу, измеряется датчиком силы, установленного в подвижной или неподвижной траверсе. Датчик перемещения измеряет линейное перемещение подвижной траверсы. Электронный блок управления осуществляет первичную обработку сигналов от датчиков силы, перемещения и ручного пульта управления, передачу информации на компьютер и формирует сигналы управления работой машины.
Машины имеют порты для подключения дополнительных средств измерений (датчиков силы и деформации), а также возможность установки дополнительного оборудования для испытаний образцов в различных средах и температурных условиях (термо-, крио-и барокамер). При этом если на машине используются несколько датчиков силы, то эксплуатация (в т.ч. поверка) машин осуществляется поочередно с каждым датчиком силы, как если бы это были несколько машин в отдельности.
Машины универсальные испытательные MTS Exceed выпускаются в 15 модификациях: стандартной высоты (E42.503, E43.104, E43.504, E44.104, E44.304, E45.105, E45.305, E45.605) и увеличенной высоты (кроме Е45.605), дополненные в обозначении индексом «Е» (например, Е44.304Е). Модификации машин отличаются диапазонами измерения силы и перемещения, размерами и количеством рабочих зон, массой и габаритными размерами. Модификация E42.503 имеют одну направляющую колонну.
а)
б)
Рисунок 1 - Общий вид машин универсальных испытательных электромеханических MTS Exceed а) с одной направляющей колонной, б) с двумя направляющими колоннами Пломбирование машин универсальных испытательных электромеханических MTS Exceed не предусмотрено.
Таблица 3 -
|
Наименование |
Количество, шт |
|
Машина в сборе |
1 |
|
Комплект кабелей электрических (комплект) |
1 |
|
Программное обеспечение (комплект) |
1 |
|
Персональный компьютер (по требованию заказчика) |
1 |
|
Руководство по эксплуатации «Машины универсальные испытательные MTS Exceed. Руководство по эксплуатации» |
1 |
|
Методика поверки МП ТИнТ 197-2016 «Машины универсальные испытательные электромеханические MTS Exceed. Методика поверки» |
1 |
|
Дополнительные датчики силы |
количество по требованию заказчика |
|
Вспомогательные принадлежности (комплект, по требованию заказчика) |
1 |
аблица 2 - Основные технические и метрологические характеристики
|
Модификация |
Диапазоны измерений силы, кН |
Диапазон измерений перемещения, мм |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
|
E42.503 |
от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0,5 от 0,002 до 0,2 от 0,001 до 0,1 от 0,0005 до 0,05 от 0,0002 до 0,02 от 0,0001 до 0,01 от 0,00005 до 0,005 |
от 0 до 700 |
1300 |
642 |
582 |
120 |
|
E42.503E |
от 0 до 1000 |
1600 |
642 |
582 |
130 | |
|
E43.104 |
от 0,1 до 10 от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0,5 от 0,002 до 0,2 от 0,001 до 0,1 от 0,0005 до 0,05 от 0,0002 до 0,02 от 0,0001 до 0,01 от 0,00005 до 0,005 |
от 0 до 1000 |
1617 |
681 |
588 |
120 |
|
E43.104E |
от 0 до 1300 |
1917 |
681 |
588 |
130 | |
|
E43.504 |
от 0,2 до 20 от 0,3 до 30 от 0,5 до 50 |
от 0 до 1000 |
1770 |
820 |
775 |
325 |
|
E43.504E |
от 0 до 1300 |
2070 |
820 |
775 |
345 | |
|
E44.104 |
от 0,1 до 10 от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0.5 от 0,0025 до 0,25 от 0,001 до 0,1 |
от 0 до 1150 |
1862 |
845 |
716 |
435 |
|
E44.104E |
от 0 до 1450 |
2162 |
845 |
716 |
450 | |
|
E44.304 |
от 0,3 до 30 от 0,2 до 20 от 0,1 до 10 от 0,05 до 5 от 0,02 до 2 от 0,01 до 1 от 0,005 до 0.5 от 0,0025 до 0,25 от 0,001 до 0,1 |
от 0 до 1150 |
1862 |
845 |
716 |
435 |
|
E44.304E |
от 0 до 1450 |
2162 |
845 |
716 |
450 |
Продолжение таблицы 2
|
Модификация |
Диапазоны измерений силы, кН |
Диапазон измерений перемещения, мм |
Высота, мм, не более |
Ширина, мм, не более |
Глубина, мм, не более |
Масса, кг, не более |
|
E45.105 |
от 1,0 до 100 от 0,5 до 50 |
от 0 до 1050 |
2133 |
1230 |
870 |
1400 |
|
E45.105E |
от 0 до 1350 |
2433 |
1230 |
870 |
1450 | |
|
E45.305 |
от 3,0 до 300 от 2,0 до 200 |
от 0 до 1100 |
2360 |
1215 |
960 |
1700 |
|
Е45.305Е |
от 0 до 1400 |
2660 |
1215 |
960 |
1750 | |
|
E45.605 |
от 6,0 до600 от 3,0 до 300 от 2,0 до 200 |
от 0 до1300 |
2820 |
1660 |
1272 |
3500 |
Пределы допускаемой относительной погрешности измерения силы, %
Пределы допускаемой относительной погрешности измерения перемещений в диапазоне свыше 5 мм, %
Условия эксплуатации
-
- температура, °С от плюс 15 до плюс 35
-
- относительная влажность, % от 5 до 85
