Номер по Госреестру СИ: 68868-17
68868-17 Копры маятниковые
(MTS Exceed)
Назначение средства измерений:
Копры маятниковые MTS Exceed (далее - копры) предназначены для измерения энергии разрушения образцов при проведении механических испытаний материалов на двухопорный изгиб, консольный изгиб, ударное растяжение и определения ударной вязкости.
Внешний вид.
Копры маятниковые
Рисунок № 1
Программное обеспечение
Копры маятниковые MTS Exceed содержат встроенное программное обеспечение, которое выполняет следующие задачи:
- Автоматизирует процесс испытаний.
- Позволяет видеть данные испытания в реальном времени.
- Позволяет сохранять и извлекать результаты из архива.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное данные (признаки) |
Значения | ||
Идентиф икационное наименование ПО |
E21.251 |
E21.550 |
Pendulum Impact Testing Machine |
Номер версии ПО |
V1.1 (не ниже) |
V1.1 (не ниже) |
E22.452_V2.0 (не ниже) |
Цифровой идентификатор ПО |
- |
- |
- |
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к копрам маятниковым MTS Exceed
Техническая документация MTS Systems (China) Co., Ltd., КНР
Поверка
Поверкаосуществляется по документу МП ТИнТ 198-2016 «Копры маятниковые MTS Exceed. Методика поверки», утверждённому ООО «ТестИнТех» 01.07.2016 г.
Основные средства поверки:
-
- Динамометры 2-го разряда по ГОСТ 8.640-2014, основная погрешность ±0,45 %;
-
- Квадрант оптический КО-60, (рег. №26905-15);
-
- Секундомер электронный «Интеграл С-01» (рег №44154-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
MTS Systems (China) Co., Ltd., КНР
Адрес: Building 23, No.481, Guiping Road, Shanghai, 200233, China
Тел.: 86-21-54271122; Факс: 86-21-64956330; Web-сайт: www.mts.com
Заявитель
Общество с ограниченной ответственностью «СИНЕРКОН» (ООО «СИНЕРКОН») Адрес: 117105, Россия, г. Москва, Варшавское шоссе, д.32
Тел.: (495) 611-15-37; факс: (495) 741-59-04
E-mail: info@synercon.ru; Web-сайт: www.synercon.ru
Испытательный центр
Общество с ограниченной ответственностью «ТестИнТех» (ООО «ТестИнТех»)
Адрес: 123308, Москва, ул. Мневники, д. 1
Тел.: (499) 944-40-40
Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударе молотом маятника, свободно качающегося в поле силы тяжести. Энергия, затраченная на разрушение образца, определяется как разность потенциальной энергии маятника в начале падения и потенциальной энергии в точке взлёта маятника. Значение потенциальной энергии определяется массой и углом отклонения маятника.
Копры делятся на две модели: Е22 и Е21. Копры модели Е22 конструктивно состоят из установки, маятника, тормоза, предохранительного механизма, держателя образцов, механизма удаления образцов, ограждения и системы управления. Основными элементами установки являются рама, вал маятника, держатель образцов. Рама представляет собой несущую двухстоечную конструкцию. На ней смонтирован вал с высокоточными подшипниками, а также фиксатор маятника, закрепленный винтами и пальцами. Тормозной механизм крепится к валу и раме болтами. Система привода расположена в задней части рамы. Для сопряжения двигателя с валом используется двухступенчатый редуктор с муфтой.
Копры модели Е21 состоят из установки, держателя образцов, маятника, тормоза, ограждения и системы управления Основными элементами установки являются массивное основание и стойка. Вал маятника представляет собой свободно закрепленный элемент с высокими прочностными характеристиками. Передний конец вала соединен с энкодером. Задний конец рычага соединен с исполнительным механизмом быстродействующего и эффективного дискового тормоза. Для упрощения проведения испытаний нижний конец тормоза расположен в левой нижней части установки
Для защиты от разлетающихся осколков образцов и для ограничения доступа оператора в рабочую зону в процессе испытания копры оснащаются ограждением рабочей зоны.
Для установки требуемого значения потенциальной энергии предусмотрена возможность установки одного из маятников, входящих в комплект поставки.
Управление копром, задание параметров испытаний и обработка результатов осуществляется с помощью панели управления.
Копры выпускаются в трех модификациях, отличающихся друг от друга диапазоном измерения энергии, габаритными размерами и массой.

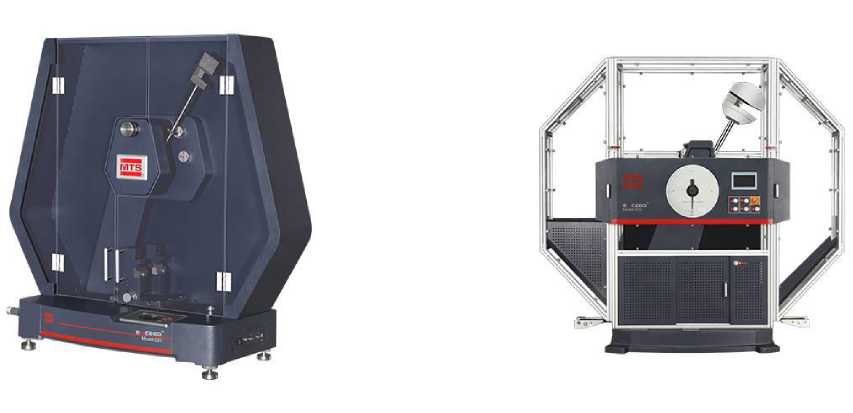

Общий вид копров показан на рисунке 1.
а) б)
Рисунок 1 - Общий вид копров:
а) Копры маятниковые MTS Exceed модели E21;
б) Копры маятниковые MTS Exceed модели E22 Пломбирование копров маятниковых MTS Exceed не предусмотрено.
Таблица 5 -
Наименование |
Количество, шт |
Копёр маятниковый в сборе |
1 |
Программное обеспечение (комплект) |
1 |
Персональный компьютер |
по запросу |
Руководство по эксплуатации |
1 |
Методика поверки МП ТИнТ 198-2016 |
1 |
Вспомогательные принадлежности |
по запросу |
Таблица 2 - Основные метрологические и технические характеристики копров маятниковых MTS Exceed модификации E21.251
Наименование характеристики |
Значение характеристики | |||||||||
E21.251 | ||||||||||
Номинальное значение потенциальной энергии сменного маятника, Дж |
5 |
5,4 |
5,5 |
7,5 |
10,8 |
11 |
15 |
21,6 |
22 |
25 |
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | |||||||||
Диапазон измерений энергии, Дж |
от 10% до 80% от номинального значения потенциальной энергии маятника |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики | |||||||||
E21.251 | ||||||||||
Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
±0,05 |
±0,054 |
±0,055 |
±0,075 |
±0,108 |
±0,11 |
±0,15 |
±0,216 |
±0,22 |
±0,25 |
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
0,5 | |||||||||
Скорость маятника в момент удара, м/с |
от 2,9 до 3,8 | |||||||||
Г абаритные размеры (длина х ширина х высота), не более, мм |
1225х520х1190 | |||||||||
Масса, не более, кг |
250 |
Таблица 3 - Основные метрологические и технические характеристики копров маятниковых
MTS Exceed модификаций E21.550 и MTS Exceed E22.452
Наименование характеристики |
Значение характеристики | ||||||||||
E21.550 |
E22.452 | ||||||||||
Номинальное значение потенциальной энергии сменного маятника, Дж |
1 |
2 |
2,7 |
2,75 |
4 |
5 |
5,4 |
5,5 |
150 |
300 |
450 |
Допускаемое отклонение запаса потенциальной энергии маятника от номинального значения, % |
±0,5 | ||||||||||
Диапазон измерений энергии, Дж |
от 10% до 80% от номинального значения потенциальной энергии маятника | ||||||||||
Пределы допускаемой абсолютной погрешности измерений энергии, Дж |
±0,01 |
±0,02 |
±0,027 |
±0,0275 |
±0,04 |
±0,05 |
±0,054 |
±0,055 |
±1,5 |
±3,0 |
±4,5 |
Потеря энергии при свободном качании маятника за половину полного колебания, %, не более |
1 |
0,5 | |||||||||
Скорость маятника в момент удара, м/с |
от 2,9 до 3,46 |
5,24 | |||||||||
Габаритные размеры (длина х ширина х высота), не более, мм |
1050x520x1030 |
2238x787x2145 | |||||||||
Масса, не более, кг |
210 |
1200 |
Таблица 4
Условия эксплуатации: | |
- температура окружающего воздуха, °С |
от +5 до +40 |
- относительная влажность воздуха, % |
от 5 до 85 |
