Номер по Госреестру СИ: 69476-17
69476-17 Расходомеры
(3051SFA)
Назначение средства измерений:
Расходомеры 3051SFA предназначены для измерений объемного и массового расходов, массы и объема жидкости, газа, пара, а также объема и объемного расхода газа, приведенного к стандартным условиям.
Аналитический паспорт типа средства измерений
69476-17 — Расходомеры
3051SFA
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»); Rosemount Inc., США; Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай; Emerson Process Management GmbH&Co.OHG, Германия; Emerson Asia Pacific Pte Ltd
СИНГАПУР
МПИ: 5 лет
Действует
23
организаций24
владельцев5
версий604
Всего поверок
по агрегатам с 2010 года
13
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
23
Организаций-поверителей
эффективное число: 2.6
24
Владельцев СИ
эффективное число: 5.3
94
Экземпляров СИ
по агрегатам владельцев / организаций
13.7%
Периодические поверки
первичные: 52.8%
0.33%
Непригодность
2 извещений
18.7%
Поверки юрлиц
доля в общем объёме
1 567 ₽
Средневзвешенная цена
медиана: 1 446 ₽
100%
Покрытие ценами
расчётный известный объём: 101 220 ₽
2 020,0 лет
Средний возраст парка
взвешено по годовому объёму
1 820 дн.
Наблюдаемый МПИ
по фактическим интервалам
3 894
Концентрация поверителей
HHI; доля топ-5: 90.7%
1 879
Концентрация владельцев
HHI; доля топ-5: 71.3%
9
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 604 поверок; пик пришёлся на 2021 год (186).
- Последний завершённый год показал рост на 146.5% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 22.2%.
- Рынок представлен 23 организациями; концентрация высокая (HHI 3894), доля топ-5 — 90.7%.
- В базе найдено 24 владельцев и 94 экземпляров СИ; доля пяти крупнейших владельцев — 71.3%.
- Средневзвешенная цена поверки — 1 567 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 101 220 руб.
- Доля извещений о непригодности составляет 0.33% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 820 дней; средний возраст парка по агрегатам организаций — 2 020,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2021 — 186
Долгосрочный CAGR: 22.2%
Активных версий: 1
Ценовой диапазон: 1 446–3 928 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Юр. Лицо | Юридические лица | 36 | 48 | 1,33 |
| юридическое лицо | Юридические лица | 15 | 15 | 1,00 |
| СЕВЕРНЕФТЕГАЗПРОМ ООО | Юридические лица | 7 | 7 | 1,00 |
| ООО "НОВАТЭК-ТАРКОСАЛЕНЕФТЕГАЗ" | Юридические лица | 6 | 6 | 1,00 |
| ООО «Криогаз-Тула» | Юридические лица | 3 | 3 | 1,00 |
| ООО «ЯРГЕО» | Юридические лица | 3 | 3 | 1,00 |
| ТПП "ЛУКОЙЛ-Усинскнефтегаз" ООО "ЛУКОЙЛ-Коми" | Юридические лица | 2 | 4 | 2,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ИРКУТСКАЯ НЕФТЯНАЯ КОМПАНИЯ" | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "Тольяттикаучук" | Юридические лица | 2 | 2 | 1,00 |
| ООО "Газпром переработка" филиал Сургутский ЗСК | Юридические лица | 2 | 2 | 1,00 |
| МУНИЦИПАЛЬНОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ Г. МАГАДАНА "МАГАДАНТЕПЛОСЕТЬ" | Юридические лица | 2 | 2 | 1,00 |
| АО "ТОАЗ" | Юридические лица | 2 | 2 | 1,00 |
| СЕВЕРНЕФТЕГАЗПРОМ ОАО | Юридические лица | 1 | 5 | 5,00 |
| Казанское публичное акционерное общество "Органический синтез" | Юридические лица | 1 | 2 | 2,00 |
| ЮЛ | Юридические лица | 1 | 1 | 1,00 |
| Филиал "КЧХК" АО "ОХК "УРАЛХИМ" в городе Кирово-Чепецке | Юридические лица | 1 | 1 | 1,00 |
| ТПП Усинскнефтегаз ООО «ЛУКОЙЛ-ПЕРМЬ», ЦДНГ-2 | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛУКОЙЛ-ПЕРМЬ" ТПП "Усинскнефтегаз" , ЦПТСН Терминал "Уса" | Юридические лица | 1 | 1 | 1,00 |
| ООО «ЛУКОЙЛ-Западная Сибирь» | Юридические лица | 1 | 1 | 1,00 |
| ООО "Байкальская энергетическая компания" филиал "ТЭЦ-11" | Юридические лица | 1 | 1 | 1,00 |
| ООО ВПК-Ойл | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЛУКОЙЛ-ПЕРМЬ" ТПП "Усинскнефтегаз" | Юридические лица | 1 | 1 | 1,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ТОЛЬЯТТИАЗОТ" | Юридические лица | 1 | 1 | 1,00 |
| Филиал "Среднеуральская ГРЭС" ПАО «ЭЛ5-ЭНЕРГО» | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 187166f6-8709-1f8d-450a-b86666c54852 | 69476-17 | 2022-07-21 | — | актуальная |
| 62ef62c3-f498-50bb-8880-8e517fa46476 | 69476-17 | 2022-05-23 | 2022-07-21 | архивная |
| 41b852d2-9eda-1911-55f9-4f336c8acdd8 | 69476-17 | 2022-04-29 | 2022-05-23 | архивная |
| 191c6a09-7e33-617b-92fa-a92918092a92 | 69476-17 | 2022-04-15 | 2022-04-29 | архивная |
| a5416e61-a5ca-9da6-04b6-6de7c6cf7f80 | 69476-17 | 2020-05-07 | 2022-04-15 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

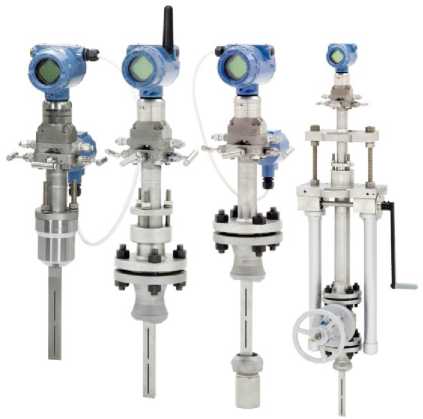

Внешний вид.
Расходомеры
Рисунок № 1
Общие сведения
Дата публикации - 21.07.2022
Срок свидетельства - 24.11.2027
Номер записи - 161228
ID в реестре СИ - 383628
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
3051SFA, Нет модификации, Без модификации, 3051 SFA, мод. 3051SFA, Rosemount 3051SFA, Метран 3051SFA, -, мод. 3051S
Производитель
Изготовитель - Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»); Rosemount Inc., США; Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай; Emerson Process Management GmbH&Co.OHG, Германия; Emerson Asia Pacific Pte Ltd
Страна - СИНГАПУР
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 604
Выдано извещений - 2
Кол-во периодических поверок - 83
Кол-во средств измерений - 411
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 1820 дн.
Приказы РСТ, где упоминается данный тип СИ
№918 от 2022.04.08 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (3)
№2618 от 2017.11.24 Об утверждении типов средств измерений
№1169 от 2022.05.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№1746 от 2022.07.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
№2468 от 2025.11.17 ПРИКАЗ_Об утверждении типов средств измерений (21)
Наличие аналогов СИ: Расходомеры (3051SFA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69476-17 Расходомеры (3051SFA) Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»); Rosemount Inc., США; Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай; Emerson Process Management GmbH&Co.OHG, Германия; Emerson Asia Pacific Pte Ltd (СИНГАПУР ) |
84221-21 Счетчики-расходомеры (КТМ Дельтапаскаль) Общество с ограниченной ответственностью "НПП КуйбышевТелеком-Метрология" (ООО "НПП КуйбышевТелеком-Метрология") (РОССИЯ п.г.т. Волжский, Самарская обл.) |
Все средства измерений Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»); Rosemount Inc., США; Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай; Emerson Process Management GmbH&Co.OHG, Германия; Emerson Asia Pacific Pte Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69476-17 24.11.2027 |
Расходомеры, 3051SFA Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»); Rosemount Inc., США; Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай; Emerson Process Management GmbH&Co.OHG, Германия; Emerson Asia Pacific Pte Ltd (СИНГАПУР ) |
ОТ МП |
5 лет |
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Кто поверяет Расходомеры (3051SFA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 18 | 2 | 2 | 16 | 0 | 18 | 2 | 16 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ИМЦ" (RA.RU.311684) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ПГ "МЕТРАН" (RA.RU.311702) | 353 | 4 | 279 | 11 | 0 | 0 | 0 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 4 | 0 | 2 | 0 | 4 | 0 | 2 | |||
| ФБУ "ЦСМ в Челябинской области" (RA.RU.311482) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПГ "МЕТРАН" (RA.RU.311702) | 123 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АОО "ПРОМЫШЛЕННАЯ ГРУППА "МЕТРАН" (RA.RU.311702) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 16 | 2 | 0 | 16 | 2 | 16 | 0 | 16 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 38 | 3 | 38 | 0 | 0 | 38 | 38 | 0 | ||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 12 | 1 | 0 | 12 | 0 | 12 | 0 | 12 | |
| ООО "ГАЗПРОМ ПЕРЕРАБОТКА" (РОСС RU.0001.310321) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ТРЕСТ СЗМА" (RA.RU.312330) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры (3051SFA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Челябинский ЦСМ Челябинская область |
1446 | 1446 |
Программное обеспечение
расходомеров 3051SFA встроенное.
Функции программного обеспечения: вычисление массового расхода и объемного расходов, массы и объема, количества тепловой энергии, передача и отображение полученной информации. Уровень защиты программного обеспечения расходомеров 3051SFA «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров 3051SFA приведены в таблице 1 и 2.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров
3051SFA при использовании преобразователей разности давлений 3051S
|
Идентификационные данные (признаки) |
Значение | ||||
|
ПО HART |
ПО Advanced Diagnostic II |
ПО Foundation Fieldbus |
ПО Wireless HART | ||
|
Идентификационное наименование ПО |
sm.dev.7.3. a90 |
hdpt_rel. a90 |
03151 3613- 0003.a90 |
3051S_Field bus_2.002_0 01 002.s2 |
3051sw.a90 |
|
Номер версии (идентификационный номер) ПО |
не ниже 8 |
не ниже 12 |
не ниже 20 |
не ниже 2.1.2 |
не ниже 3 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
- |
Таблица 2 - Идентификационные данные программного обеспечения расходомеров 3051SFA при использовании преобразователей многопараметрических 3051SMV
|
Идентификационные данные (признаки) |
Значение | ||
|
ПО HART |
ПО Wireless HART |
ПО Foundation Fieldbus | |
|
Идентификационное наименование ПО |
3051smv hart- prod-rev3.a90 |
3051swPDP WPD P REL 2 2.a90 |
03151-3519- 2001.bin |
|
Номер версии (идентификационный номер) ПО |
не ниже 3 |
не ниже 2 |
не ниже 1.00.002 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на корпус расходомеров 3051SFA способом, принятым у изготовителя.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в МИ 2667-2011 «Рекомендация. ГСИ. Расход и количество жидкостей и газов. Методика измерений с помощью осредняющих напорных трубок «Annubar Diamond II+», «Annubar 285», «Annubar 485», «Annubar 585».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам 3051SFAПриказ Росстандарта от 07.02.2018 № 256 Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19 Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Принцип действия расходомеров 3051SFA основан на методе переменного перепада давления.
Расходомеры 3051SFA обеспечивают измерение создаваемого на осредняющей напорной трубке перепада давления. Расходомеры 3051SFA, при наличии соответствующих каналов и опций, могут вычислять скомпенсированный по давлению и/или температуре расход (с учетом измерения температуры и давления), а также вычислять расход и количество при заданных значениях давления и температуры измеряемой среды (некомпенсированный по давлению и температуре расход). Свойства измеряемой среды, применяемые при вычислениях расхода и количества измеряемой среды, выбираются из базы данных расходомера или вводятся в память расходомера вручную.
В состав расходомеров 3051SFA входят: осредняющая напорная трубка Annubar 485, преобразователь многопараметрический 3051SMV (регистрационный номер в Федеральном инфомационном фонде по обеспечению единства измерений (далее -регистрационный №) 66515-17, 46317-15) или преобразователь разности давлений 3051S (регистрационный № 66525-17, 24116-13). В состав расходомера может входить термопреобразователь сопротивления платиновый типа Ptl00 класса A или В по ГОСТ 66512009.
Осредняющие напорные трубки Annubar 485 устанавливаются перпендикулярно направлению потока. Осредняющие напорные трубки Annubar 485 имеют в поперечном сечении Т-образную форму. Плоская фронтальная часть осредняющей напорной трубки Annubar 485 направлена навстречу потоку и имеет продольные щелевые прорези. На тыльной, относительно потока, поверхности осредняющей напорной трубки Annubar 485 расположены два ряда круглых отверстий. Данные отверстия и продольные щелевые прорези соединены со своей осредняющей камерой. Щелевые прорези и соответствующая осредняющая камера воспринимают среднее повышенное давление скоростного напора. Отверстия, на тыльной, относительно потока, поверхности осредняющей напорной трубки Annubar 485 и соответствующая осредняющая камера воспринимают среднее пониженное давление. Разность этих давлений является перепадом давления, пропорциональным расходу.
Результаты измерений и вычислений преобразуются в выходной токовый сигнал 4 - 20 мА либо цифровой сигнал с протоколами HART, Foundation Fieldbus или Wireless HART. Расходомеры 3051SFA могут быть оснащены встроенным индикатором
Лист № 2 Всего листов 6 жидкокристаллическим, на котором могут отображаться результаты измерений и вычислений, а также аварийные и диагностические сообщения.
Расходомеры 3051SFA имеют исполнения Classic, Classic MV, Ultra и Ultra for Flow, различающиеся пределами погрешности измерений, динамическим диапазоном расхода.
Расходомеры 3051SFA имеют следующие варианты монтажа: Pak-Lok, Flanged (фланцевый), Flange-Lok, Flo-tap.
Расходомеры 3051SFA изготавливаются с применением различных материалов, соприкасающихся с измеряемой средой, в том числе со средами, содержащими сероводород.
Преобразователи многопараметрические 3051SMV и преобразователи разности давлений 3051S с осредняющими напорными трубками Annubar имеют прямой (интегральный) монтаж или разнесенный монтаж (монтируются отдельно). Термопреобразователь сопротивления платиновый типа Ptl00 может иметь встроенное (внутри осредняющей напорной трубки Annubar 485) или выносное исполнение.
Преобразователи многопараметрические 3051SMV и преобразователи разности давлений 3051S проводят измерения в диапазонах разности давлений 1, 2 и 3, в соответствии с описаниями типа на данные средства измерений.
Пломбирование расходомеров 3051SFA не предусмотрено.
Общий вид расходомеров 3051SFA представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров 3051SFA
Заводской серийный номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода.
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер |
3051SFA |
1 шт. |
|
Руководство по эксплуатации |
00809-0107-4809 |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Методика измерений |
МИ 2667-2011 |
1 экз. |
|
Краткое руководство по установке* |
00825-0107-4809 00825-0207-4809 00825-0307-4809 00825-0407-4809 00825-0507-4809 |
1 экз. |
|
Паспорт |
11.5334.000.00ПС |
1 экз. |
|
Методика поверки преобразователей давлений измерительных 3051S или преобразователей многопараметрических 3051SMV** |
- |
1 экз. |
|
* комплектуется в соответствии с вариантом монтажа расходомера 3051SFA ** комплектуется соответствующая методика поверки в соответствии с типом используемого преобразователя | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр |
от DN 50 до DN 2400 |
|
Диапазон измерений* - объемного расхода жидкости, м3/ч |
от 3,0 до 48 700 |
|
- объемного расхода газа, м3/ч |
от 8,0 до 417 500 |
|
- объемного расхода пара, м3/ч |
от 24,5 до 900 000 |
|
Динамический диапазон измерений расхода: - расходомеров с исполнениями Ultra, Classic, Classic MV |
8:1 |
|
- расходомеров с исполнением Ultra for Flow |
14:1 |
|
Пределы допускаемой основной относительной погрешности при измерении объемного и массового расхода, массы и объема** (для диапазонов измерений преобразователей 2 или 3), % - расходомеров с исполнением Classic |
±1,25 |
|
- расходомеров с исполнением Ultra |
±0,95 |
|
- расходомеров с исполнением Ultra for Flow |
±0,80 |
|
- расходомеров с исполнением Classic MV |
±1,15 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности при измерении объемного и массового расхода, массы и объема** (для диапазона измерений преобразователей 1), % - расходомеров с исполнением Classic |
±2,15 |
|
- расходомеров с исполнением Ultra |
±1,85 |
|
- расходомеров с исполнением Ultra for Flow |
±1,70 |
|
- расходомеров с исполнением Classic MV |
±2,05 |
|
* диапазон измерений массового расхода измеряемой среды определяется в зависимости | |
|
от диапазона измерений объемного расхода и плотности измеряемой среды; | |
|
** приведены значения погрешностей, обусловленные основной погрешностью | |
|
измерений разности давлений и погрешностью определения коэффициента расхода. | |
|
Дополнительные погрешности расходомера определяются по МИ 2667-2011. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
жидкость, газ, пар |
|
Температура измеряемой среды, °С, не более
|
+260; +398* +204; +343* +454 +677 |
|
Давление измеряемой среды, МПа, не более |
42 |
|
Параметры выходных сигналов:
|
от 4 до 20 HART, Foundation Fieldbus; Wireless HART |
|
Напряжение питания постоянного тока, В |
от 9 до 42,4 |
|
Потребляемая мощность, Вт, не более |
1,1 |
|
Условия эксплуатации:
|
(от -40* до +85) (от -60* до +85)** от 84 до 106,7 100 |
|
Габаритные размеры, мм, не более
|
320 520 4000 |
|
Масса, кг |
от 5 до 200 |
|
Средний срок службы, лет, не менее |
30 |
Окончание таблицы 4
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты |
PO Ex ia I Ma X, Ga/Gb Ex d IIC T6...T4 X, 0Ex ia IIC T4 Ga X, Ex tb IIIC T105°CT5oo 95°С Db X, Ex ta IIIC T105°CT5oo 95°С Da X |
|
* при условии исключения замерзания измеряемой среды в приемной полости/фланцах преобразователя. ** специальное исполнение с применением преобразователя разности давлений 3051S. | |
