Номер по Госреестру СИ: 69354-17
69354-17 Расходомеры электромагнитные
(Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000)
Назначение средства измерений:
Расходомеры электромагнитные Badger Meter ModMAG моделей M1000, M2000, M3000, M4000, M5000 (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей.

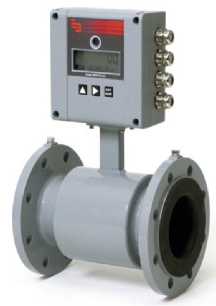

Внешний вид.
Расходомеры электромагнитные
Рисунок № 1

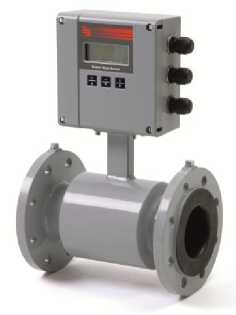

Внешний вид.
Расходомеры электромагнитные
Рисунок № 2
Внешний вид.
Расходомеры электромагнитные
Рисунок № 3
Внешний вид.
Расходомеры электромагнитные
Рисунок № 4
Внешний вид.
Расходомеры электромагнитные
Рисунок № 5
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.11.2022
Номер записи - 161102
ID в реестре СИ - 383502
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод.M2000 Ду50, мод.M1000 Ду50, мод M2000, мод M1000, М2000 Ду 50, М1000 Ду 50, М1000, ModMAG мод. M1000, M2000 Ду50, M1000 Ду50, M1000 Ду100, Badger Meter ModMAG модели M2000, Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000,
Производитель
Изготовитель - Фирма "Badger Meter Czech Republic s.r.o."
Страна - ЧЕШСКАЯ РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 27
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 18
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1386 от 2018.07.03 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную учета тепловой энергии Ново-Рязанской ТЭЦ
№2536 от 2017.11.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры электромагнитные (Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
69354-17 Расходомеры электромагнитные (Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000) Фирма "Badger Meter Czech Republic s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
69952-17 Магнитометры трехкомпонентные малогабаритные (МТМ-02) Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва) |
|
69354-17 Расходомеры электромагнитные (Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000) Фирма "Badger Meter Czech Republic s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
83188-21 Расходомеры-счётчики электромагнитные (Питерфлоу Т) Общество с ограниченной ответственностью "Термотроник" (ООО "Термотроник") (РОССИЯ г. Санкт-Петербург; Общество с ограниченной ответственностью "Термотроник Пром" (ООО "Термотроник Пром"), г. Санкт-Петербург.) |
|
69354-17 Расходомеры электромагнитные (Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000) Фирма "Badger Meter Czech Republic s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
69970-17 Расходомеры электромагнитные (MERA EFM/EFM Ex) Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА") (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Общество с ограниченной ответственностью "МЕРА" (ООО "МЕРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49859-12 18.05.2017 |
Расходомеры электромагнитные, Баджер Метер М2000 Фирма "Badger Meter Czech Republic s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
56504-14 13.02.2019 |
Расходомеры электромагнитные, Badger Meter M-series мод. M1000, M2000, M5000 Фирма "Badger Meter Czech Republic s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ |
4 года |
|
69354-17 20.11.2022 |
Расходомеры электромагнитные, Badger Meter ModMAG мод. M1000, M2000, M3000, M4000, M5000 Фирма "Badger Meter Czech Republic s.r.o." (ЧЕШСКАЯ РЕСПУБЛИКА ) |
ОТ МП |
5 лет |
Кто поверяет Расходомеры электромагнитные (MERA EFM/EFM Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 22 | 17 | 2 | 0 | 19 | 17 | 2 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ГУП "ВОДОКАНАЛ САНКТ-ПЕТЕРБУРГА" (RA.RU.312801) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры электромагнитные (MERA EFM/EFM Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО). Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
M1000R |
M2000 |
M3000 |
M4000 |
M5000 |
|
Номер версии (идентификационный номер) ПО |
Не ниже «1.0.2» |
Не ниже «1.12» |
Не ниже «1.0» |
Не ниже «1.0» |
Не ниже «2.0.13» |
Уровень защиты ПО в соответствии с Р 50.2.077-2014 «Средний».
Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на лицевую панель расходомеров в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам электромагнитным Badger Meter ModMAG моделей M1000, M2000, M3000, M4000, M5000
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0291-2017 «Расходомеры электромагнитные Badger Meter ModMAG моделей M1000, M2000, M3000, M4000, M5000. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 11.08.2017 г.
Основные средства поверки:
- установка проливная поверочная 2 разряда по ГОСТ 8.510-2002, диапазон воспроизведения расхода воды не менее (Qmin - Qmax).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
Лист № 5 Всего листов 5
Изготовитель
Фирма «Badger Meter Czech Republic s.r.o.», Чешская Республика
Адрес: Mankova 26, 621 00 Brno, Czech Republic
Телефон: +420 541 420 411 Факс: +420 541 229 724
E-mail: info@badgermeter.cz, Web-сайт: www.badgermeter.cz
Заявитель
Общество с ограниченной ответственностью «Семта» (ООО «Семта») ИНН 4705016670
Адрес: 188300, г. Гатчина, Ленинградская обл.,ул. Чехова, д. 1, оф. 15, Телефон/факс: (812) 612-26-35,
E-mail: mail@cemta.ru,
Web-сайт: http://www.cemta.ru.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Телефон: (812) 251-76-01, факс: (812) 713-01-14 E-mail: info@vniim.ru
Web-сайт: http://www.vniim.ru
Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде.
Индуцируемая ЭДС, значение которой пропорционально скорости (расходу) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.
Расходомеры состоят из первичного преобразователя (датчика) и электронного блока (усилителя).
Первичный преобразователь представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера.
Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок снабжен устройством отображения - табло, отображающим результаты измерений и диагностики, а также обеспечивает формирование импульсных сигналов.
Расходомеры выпускаются двух типов конструкции: компактной - при установке электронного блока непосредственно на первичном преобразователе, и отделенной - при установке электронного блока на стене или монтажной панели.
Расходомеры выпускаются следующих моделей M1000, M2000, M3000, M4000, M5000, отличающихся по погрешности измерений объемного расхода и объема; по виду электропитания (только от сети переменного тока и/или от литиевой батареи).
Расходомеры имеют различные конструктивные исполнения, характеризующие:
-
- способ присоединения к трубопроводу: фланцевый, межфланцевый (типа «сэндвич») и др.;
-
- диапазон измерений расхода при одном и том же диаметре условного прохода расходомера.
Расходомер обеспечивает (в зависимости от исполнения):
-
- формирование цифрового сигнала в стандарте интерфейса RS232, RS485, USB или Ethernet, несущего информацию о результатах измерений и диагностике;
-формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального измеренному расходу;
-
- отображение результатов измерений и диагностики посредством табло.
Расходомеры по защищенности от воздействия окружающей среды выполнены в соответствии со степенью защиты IP67(IP68 по заказу) по ГОСТ 14254.
При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 5Ду до расходомера и 3Ду после расходомера.
Общий вид расходомеров приведен на рисунке 1.
M1000
M2000
M3000 / M4000 M5000
Рисунок 1 - Общий вид расходомеров.

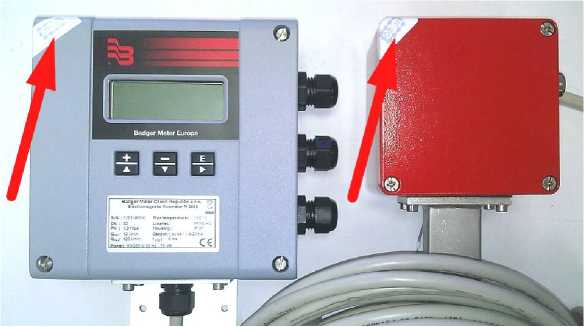

Защита целостности электрических соединений в процессе эксплуатации осуществляется путем пломбирования корпуса электронного блока. Установка заводской пломбы не предусмотрена. Место пломбирования расходомера показано на рисунке 2.
Рисунок 2 - Место пломбирования расходомера
Таблица 4-Комплектность расходомеров
|
Наименование |
Кол-во |
Примечание |
|
Расходомер электромагнитный |
1 |
Исполнение согласно заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки МП 2550-0291-2017 |
1 |
1 экз. при групповой поставке |
Таблица 2-Метрологические характеристики расходомеров
|
Наименование характеристики |
Значение | ||||
|
M1000 |
M2000 |
M3000 |
M4000 |
M5000 | |
|
Диаметр условного прохода (Ду), мм |
от 6 до 1600 |
от 6 до1200 |
от 6 до 300 |
от 15 до 600 | |
|
Диапазон скорости потока V, м/с |
от 0,03 до 12* | ||||
|
Диапазон измерений объемного расхода, м3/ч |
от S 'V мин до S 'V макс где S - площадь поперечного сечения трубопровода, V^ - минимальная скорость измеряемого потока, V^kc - максимальная скорость измеряемого потока. | ||||
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема, % (V - скорость потока, м/с) |
±(0,3+0,2/V) |
±(0,2+0,1/V) |
±(0,4+0,2/V) | ||
|
Примечания * При обратном направлении потока погрешность не нормируется. | |||||
Таблица 3-Основные технические характеристики расходомеров
|
Наименование характеристики |
Значение | ||||
|
M1000 |
M2000 |
M3000 |
M4000 |
M5000 | |
|
RS 232, RS422, RS485, ModBus RTU, |
RS 232/485, ModBus |
RS 232, | |||
|
Интерфейс |
RTU, HART, M- |
RS 232 |
ModBus RTU, IrDA, M-Bus | ||
|
Ethernet |
Bus, | ||||
|
Profibus DP | |||||
|
Входные/выходные | |||||
|
сигналы: | |||||
|
- токовый |
от 0/4 до20 |
от 0/4 до 20 |
от 0/4 до 20 | ||
|
(активный/пассивный), мА - частотный, кГц |
от 0 до 10,0 |
от 0 до 10,0 |
от 0 до 0,1 | ||
|
Электрическое питание: от сети переменного тока |
от 220 до 240 |
от 85 до 265 |
от 85 |
от 85 |
от 220 до 240* |
|
частотой 50 ±1Гц, В |
до 265 |
до 265 | |||
|
от постоянного тока, В |
24 |
9-36 |
24* |
- |
24* |
|
встроенная Li батарея, В |
- |
- |
- |
- |
3,6 |
|
Потребляемая мощность, |
10 |
20 |
батарейное | ||
|
Вт, не более |
питание | ||||
|
Габаритные размеры (в зависимости от Ду и исполнения) |
от 170 до 1600 |
от 170 до |
от 170 до |
от 170 до |
от 170 до 600 |
|
длина, мм |
1600 |
1000 |
500 | ||
|
от 90 до 1895 |
от 90 до |
от 90 до |
от 90 до |
от 95 до 565 | |
|
ширина, мм |
1895 |
1455 |
445 | ||
|
высота, мм |
от 333 до 2120 |
от 333 до |
от 342 до |
от 342 до |
от 342 до 818 |
|
2120 |
1693 |
720 | |||
|
Масса расходомера, кг (в |
от 2,6 до 850 |
от 3,6 |
от 3,6 |
от 4,2 | |
|
зависимости от Ду и |
до 570 |
до 130 |
до 260 | ||
Лист № 4
|
Всего листов 5 | ||||
|
исполнения) | ||||
|
Присоединение к трубопроводу |
фланцевое, фланцевое, сэндвич сэндвич . |
фланцевое |
фланцевое |
фланцевое |
|
Удельная электропроводность измеряемой среды, мкСм/см, не менее |
5 |
20 | ||
|
Температура окружающего о воздуха, С |
от -20 до +60 | |||
|
Температура измеряемой среды в зависимости от материала футеровки, оС: тефлон, фторопласт, PTFE твердая/мягкая резина |
от -40 до +150 от 0 до +80 | |||
|
Давление измеряемой среды, МПа, не более |
10 | |||
|
Относительная влажность окружающего воздуха при температуре 35 оС, %, не более |
95 | |||
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка до отказа, ч |
61000 | |||
|
Примечание * Опционально (поставляется по заказу). | ||||
