Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде.

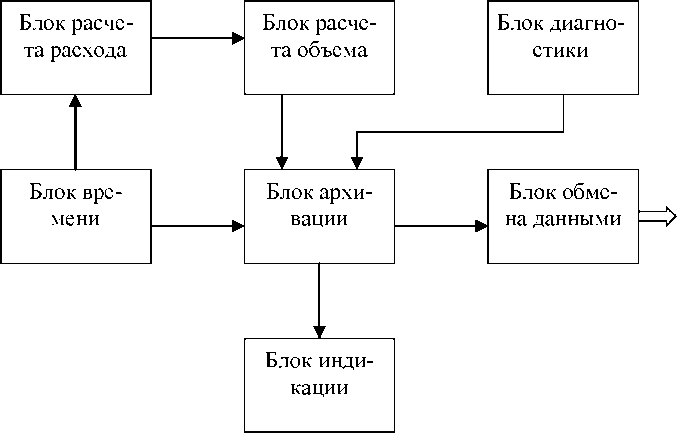

Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.

Расходомеры состоят из измерительного участка, электронного блока и внешнего (выносного) адаптера.

Измерительный участок и электронный блок представляют собой моноблочную конструкцию.

Измерительный участок представляет собой футерованный защитным материалом отрезок трубопровода из немагнитной стали, заключенный в кожух, защищающий элементы магнитной системы расходомера.

Расходомеры имеют различные конструктивные исполнения, характеризующие:

• - способ присоединения к трубопроводу: фланцевый или бесфланцевый (типа «сэндвич»);

• - диапазон измерений расхода при одном и том же диаметре условного прохода расходомера.

Электронный блок расходомера выполнен в герметичном корпусе, внутри которого расположены печатная плата и элементы присоединения внешних цепей. Электронный блок снабжен устройством отображения - табло, отображающим результаты измерений и диагностики, а также обеспечивает формирование импульсных сигналов.

В расходомерах ведется нестираемый архив событий, в котором фиксируются операции градуировки и изменения настроек.

Расходомер обеспечивает (в зависимости от исполнения):

• - формирование цифрового сигнала в стандарте интерфейса RS232, RS485, USB или Ethernet, несущего информацию о результатах измерений и диагностике;

• - формирование токового сигнала в диапазоне тока (4-20) мА, пропорционального измеренному расходу;

• - отображением результатов измерений и диагностики посредством табло.

Расходомеры по защищенности от воздействия окружающей среды выполнены в соответствии со степенью защиты IP67 (IP68 по заказу) по ГОСТ 14254.

При установке расходомера на трубопроводе необходимо соблюдать длины прямых участков 5Ду до расходомера и 3Ду после расходомера.

Внешний вид расходомеров приведен на рисунке 1.

Рисунок 1.

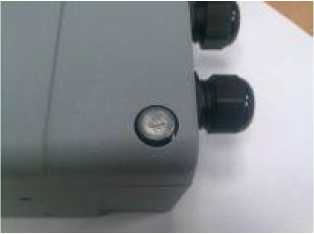

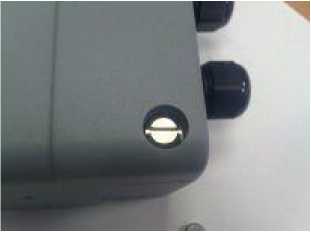

В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунке 2.

Рисунок 2.

Диаметры условных проходов (Ду) и соответствующие им максимальные значения расходов (Q_max), в зависимости от исполнения расходомеров, при любом направлении потока из-

меряемой среды, соответствуют значениям, приведенным в таблице 2. Таблица 2

Переходные (Qt) и минимальные (Qmin) значения расходов для всех исполнений расхо-

домеров:

Qmin = Qmax/375

Qt = Qmax/150

Qmax - максимальное значение расхода согласно таблице 2.

Фактические значения расходов приведены в руководстве по эксплуатации расходомеров.

Пределы допускаемой относительной погрешности при измерении расхода и объема:

± 0,3 % в диапазоне измерений расхода от Qt до Qmax;

± 0,5 % в диапазоне измерений расхода от Qmin до Qt.

Пределы допускаемой приведенной погрешности при преобразовании значений расхода в сигнал постоянного тока при сопротивлении нагрузки до 500 Ом,%,             ± 0,2;

Питание расходомеров осуществляется от источника постоянного тока с выходным напряжением (22-28) В, либо от электросети переменного тока 85-265 В, 45-65 Гц.

Потребляемая мощность В •А, не более,                              20;

Габаритные размеры и масса расходомеров (в зависимости от Ду): Длина, мм                                                 от 170 до 600;

Ширина, мм                                              от 95 до 565;

Высота, мм                                                   от 365 до 850;

от 4,4 до 125,1;

- удельная электропроводность измеряемой среды, мкСм/см, не менее 5;

• - температура измеряемой среды, °С

  от 0 до 150;

  4; от минус 20 до плюс 60;

• - давление измеряемой среды, МПа не более

• - температура окружающего воздуха, °С

- относительная влажность воздуха

Расходомеры сохраняют свои технические характеристики после воздействия на них

следующих влияющих величин, характеризующих условия транспортирования:

• - температуры окружающего воздуха                     от минус 25 до плюс 65 °С;

• - относительной влажности воздуха, при температуре 35 °С,%, не более; 95;

Средняя наработка на отказ, ч,                                    50000;

Средний срок службы, лет,                                       10

Способ подсоединения к трубопроводу - резьбовой или фланцевый
