Номер по Госреестру СИ: 68952-17
68952-17 Установки топливораздаточные
("ШЕЛЬФ ..." Х КЕД-Х-Х-Х.../LPG)
Назначение средства измерений:
Установки топливораздаточные «ШЕЛЬФ ...» Х КЕД-Х-Х-Х.. ./LPG (далее - УТ) предназначены для измерений объема жидкого моторного топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт), далее - ЖМТ, и сжиженного углеводородного газа марки ПА (пропан автомобильный) и марки ПБА (пропан-бутан автомобильный) по ГОСТ 27578 (далее - СУГ) при выдаче в баки и баллоны транспортных средств.
Внешний вид.
Установки топливораздаточные
Рисунок № 1
Внешний вид.
Установки топливораздаточные
Рисунок № 2
Внешний вид.
Установки топливораздаточные
Рисунок № 3
Внешний вид.
Установки топливораздаточные
Рисунок № 4
Внешний вид.
Установки топливораздаточные
Рисунок № 5
Внешний вид.
Установки топливораздаточные
Рисунок № 6
Внешний вид.
Установки топливораздаточные
Рисунок № 7
Внешний вид.
Установки топливораздаточные
Рисунок № 8
Программное обеспечение
Программное обеспечение (ПО) УТ является встроенным, имеет функции управления клапанами, определения объема выданного газа, вывода информации об объеме и стоимости выданного газа на дисплей и через интерфейсы связи, сохранения во внутренней памяти количества выданных доз, количества смен цены газа, количества и характер отказов, и реализовано в микроконтроллере, размещенном в ЭЦБ УТ. Доступ к микроконтроллеру и его интерфейсу для загрузки ПО ограничивается крышкой ЭЦБ, в которой размещен электронновычислительное устройство, которая пломбируется.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификация ПО осуществляется после подачи электропитания на УТ в течении трех секунд, в поле индикатора «ОБЪЕМ» отображается номер версии ПО.
Конструкция УТ обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ПО «Шельф» |
Номер версии (идентификационный номер) ПО |
03.хх |
Цифровой идентификатор ПО |
* |
где х принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку УТ методом лазерной гравировки или другим способом, не ухудшающим качество и обеспечивающим его сохранность в течение всего срока эксплуатации, на титульном листе эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в разделах 1 «Описание и работа», 3 «Использование по назначению» документа ШЕЛЬФ.00.012.2017 РЭ Установки топливораздаточные «ШЕЛЬФ...» Х КЕД-Х-Х-Х./LPG. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 26.51.52-001-89246640-2017 Установки топливораздаточные «ШЕЛЬФ ...» Х КЕД-Х-Х-Х./LPG. Технические условия.
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метро-логический центр энергоресурсов» (ЗАО КИП «МЦЭ»)ИНН 7733776245
Адрес: 125424, Россия, г. Москва, Волоколамское шоссе, д. 88, стр. 8
Телефон (факс): +7 (495) 491-78-12
E-mail: sittek@mail.ru
Принцип действия УТ состоит в следующем: ЖМТ (СУГ) из резервуара, через приемный клапан, фильтр предварительной очистки и моноблок, подается в четырехпоршневой измеритель объема, из которого, через раздаточный шланг с краном, поступает в бак (баллон) транспортного средства.
В УТ реализован прямой метод измерений объема ЖМТ (СУГ), проходящего через УТ, с помощью четырехпоршневого измерителя объема, в единицах объема.
При протекании топлива через четырехпоршневой измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратнопоступательное движение, ЖМТ (СУГ) при этом вытесняется из измерительной камеры. Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал генератора импульсов.
Вращательное движение вала датчика импульсов преобразуется в последовательность электрических импульсов, поступающих в электронно-цифровой блока с устройством индикации (далее - отсчетное устройство) УТ, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена и стоимость.
Установка показаний указателя разового учёта на блоках индикации в положение нуля перед каждым измерением объёма (массы) ЖМТ и/или СУГ производится автоматически.
УТ состоит из:
- рамы;
- гидравлического блока (ГБ «Шельф», производитель ООО «НПК «Шельф», Россия);
- электронно-цифровой блока с устройством индикации (ЭЦБ) «Шельф», производитель ООО «НПК «Шельф», Россия);
- раздаточного рукава с раздаточной струбциной для СУГ и раздаточного рукава с раздаточным краном для ЖМТ (количество и расположение - в зависимости от заказанной модификации).
Гидравлический блок, в зависимости от модификации, состоит из:
- моноблока в составе: топливный насос ZYB-50 фирмы «Zhejiang Maide Machine Co., Ltd.», Китай, электродвигатель YBJY80M2-4 фирмы Shanghai Hengde Explosion Proof Motor Co., LTD, Китай (для модуля ЖМТ);
- четырехпоршневого измерителя объема типа «Shelf» фирмы «Zhejiang Maide Machine Co., Ltd.», Китай, (для модуля СУГ);
- четырехпоршневого измерителя объема типа RSJ-50 фирмы «Zhejiang Maide Machine Co., Ltd.», Китай (для модуля ЖМТ);
- четырехпоршневого измерителя объема типа MJ85-S фирмы «Zhejiang Maide Machine Co., Ltd.», Китай (для модуля ЖМТ);
- электромагнитного клапана dSF-20, изготовитель фирма «Wenzhoushi Pneumatic Elements Factory», Китай;
- отделителя газовой фазы;
- датчика импульсов ДИФВ-2, производитель ООО «НПК «Шельф», Украина;
-
- коробки распределительной КРВ-6-Exd или КРВ-6-Exe, производитель ООО «НПК «Шельф», Украина;
-
- датчиков положения ДПВ-1, производитель ООО «НПК «Шельф», Украина;
-
- дифференциального клапана;
-
- манометров для контроля давления СУГ в гидросистеме установки (манометр LPG 40 атм., фирмы «Zhejiang Maide Machine Co., Ltd.»);
-
- предохранительных клапанов;
-
- счетчика суммарного учета объема выданного топлива (по отдельному заказу);
-
- устройства для подключения эталонного мерника для СУГ при контроле выдаваемой дозы или поверке;
-
- устройства для заземления установки и пр.
Гидравлические блоки УТ для отпуска ЖМТ могут производиться без насосов (насосных моноблоков), если на автозаправочных станциях установлены резервуары с насосами.
ЭЦБ с жидкокристаллическим (далее - ЖКИ) или светодиодным индикатором (далее СДИ) всех модификаций установок конструктивно размещается в одном блоке, отделенном от гидравлического блока, и может иметь общее или индивидуальное устройства для подогрева электронного блока в целом или ЖКИ отсчетного устройства в холодное время года.
Структура условного обозначения модификаций и исполнений УТ при заказе:
«ШЕЛЬФ .» Х КЕД-Х-Х-Х.../LPG ТУ 26.51.52-001-89246640-2017 Обозначение ТУ
Гидравлический блок для СУГ, с номинальным объемным расходом (35±5) л/ мин____________
Наличие система отвода паров ЖМТ из зоны заправки
ВР - наличие системы паров
Без обозначения - отсутствие системы_____________
Количество видов ЖМТ, которое отпускается установкой от 1 до 5___________________________________________
Размещение насосов для ЖМТ
-
1 - насосные моноблоки, установленные в установках
-
2 - установки без насосных моноблоков_______________
Номинальный объемный расход ЖМТ, л/мин
Для установок, которые имеют модули разного объемного расхода, указывать 50/80__________________________________
Установка с электрическим приводом и дистанционным управлением____________________________________________
Количество потребителей, которое может обслуживаться одновременно 1 или 2_________________________________________
Модификация 200 или 300
Торговая марка производителя
Пример записи обозначения исполнения УТ во время оформления заказа и в документации другой продукции, в состав которой она может входить, модификации 200, предназначенной для выдачи четырех видов ЖМТ и СУГ, одновременного обслуживания двух потребителей, с номинальным объемным расходом ЖМТ 50 дм3/мин (л/мин), с установленными насосными моноблоками, по ТУ 26.51.52-001-89246640-2017
«Установка топливораздаточная «ШЕЛЬФ 200» 2 КЕД-50-1-4/LPG
Общий вид УТ представлен на рисунках 1 - 2.

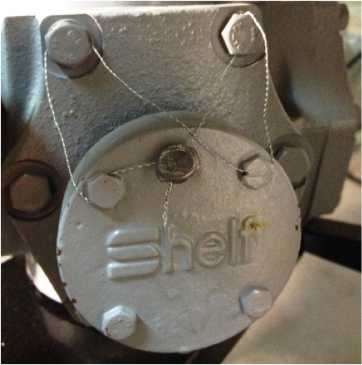

Схемы пломбировки основных элементов колонок приведены на рисунках 3 - 7.

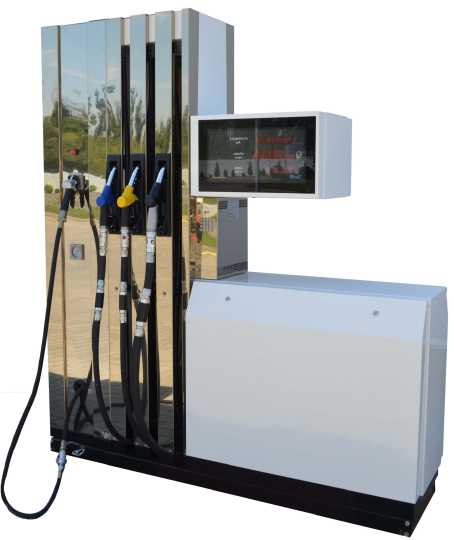

Рисунок 1 - Общий вид модификации «Шельф 200» 2 КЕД X-2-3/LPG

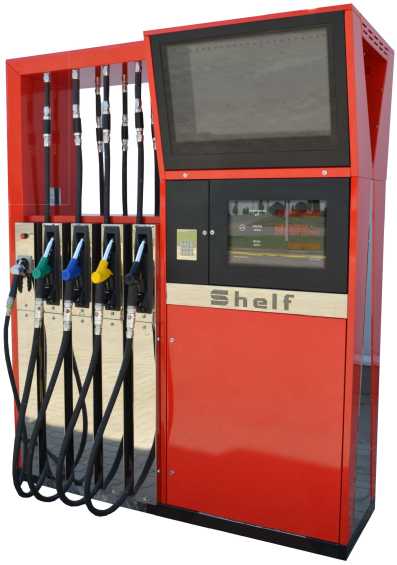

Рисунок 2 - Общий вид модификации «Шельф 300» 2 КЕД-Х-2-3/LPG

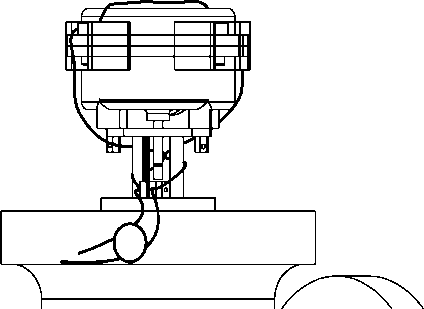

Рисунок 3 - Пломбировка датчика импульсов ДИФВ-2

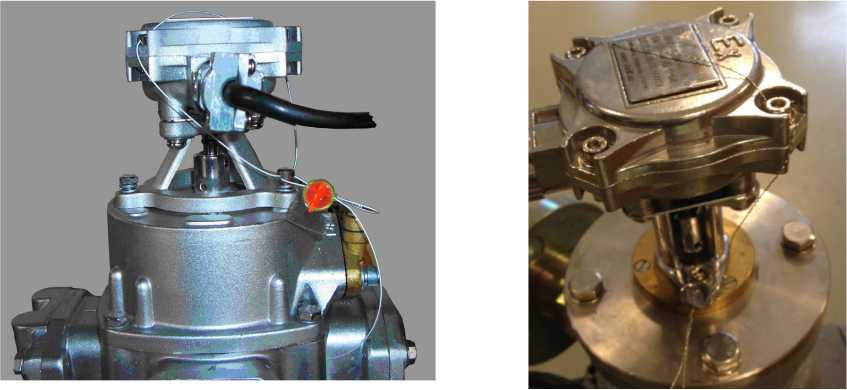

Рисунок 4 - Схема пломбирования лимба регулятора измерителей объема RSJ-50 и MJ85-S

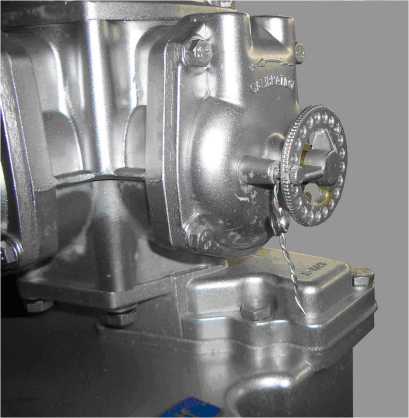

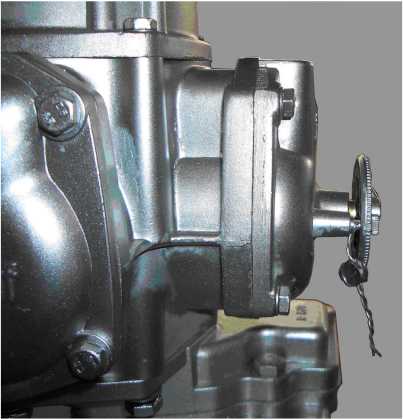

Рисунок 5 - Пломбировка измерителя объема типа Shelf, для модуля СУГ

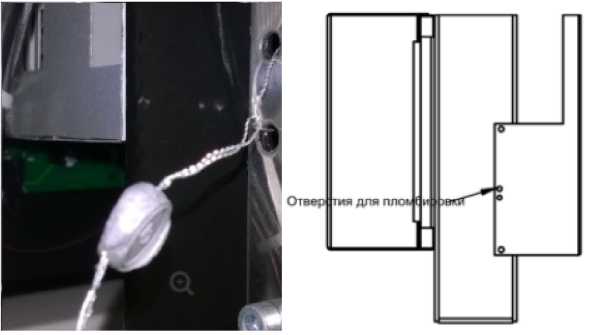

Рисунок 6 - Пломбировка ЭЦБ
аблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
«ШЕЛЬФ Х КЕД-50... |
.» /LPG |
«ШЕЛЬФ.» Х КЕД-SO.../LPG | |
1 |
2 |
3 | |
Номинальный объемный расход через один раздаточный рукав, дм3/мин (л/мин): - для ЖМТ |
50 ± 51 |
80 ± 8 | |
- для СУГ |
35 ± 5 |
35 ± 5 | |
Наименьший объемный расход, дм3/мин (л/мин): - для ЖМТ |
5 |
8 | |
- для СУГ |
5 |
5 | |
Минимальный объем дозы выдачи, дм3 (л): - для ЖМТ |
2 |
10 | |
- для СУГ |
5 |
5 | |
Пределы допускаемой основной относительной погрешности измерений объема ЖМТ, при температуре окружающей среды и ЖМТ (20 ± 5) °С, % |
± 0,25 |
Продолжение таблицы 2 | ||
1 |
2 |
3 |
Пределы допускаемой основной относительной погрешности измерений минимальной дозы выдачи ЖМТ, при температуре окружающей среды и ЖМТ (20 ± 5) °С, % |
± 0,5 | |
Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающего среды и ЖМТ, отличной (20+5) °С, в диапазоне температур рабочих условий эксплуатации, %, не более |
± 0,25 | |
Пределы допускаемой относительной погрешности измерений объема СУГ, %, не более |
± 1 | |
Сходимость показаний, %, не более: - для ЖМТ |
0,25 | |
- для СУГ |
1 | |
Верхний предел показаний счетчика разового учета: - объема разовой дозы, дм3 (л): - для ЖКИ |
999999,99 | |
- для СДИ |
9999,99 | |
- цены за 1 дм3 (л)2, руб. |
9999,99 | |
- стоимости отпущенной дозы, руб. |
999999,99 | |
Верхний предел показаний указателя суммарного учета, дм3 (л) |
42949672,953 |
аблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | ||
«ШЕЛЬФ...» |
«ШЕЛЬФ.» Х KEn-SG./EPG | ||
Х КЕД-50. |
/LPG | ||
1 |
2 |
3 | |
Количество раздаточных рукавов4, шт. | |||
- для ЖМТ |
от 1 до 10 | ||
- для СУГ |
от 1 до 2 | ||
Длина раздаточного рукава4, м, не менее | |||
- для ЖМТ |
4 |
4 | |
- для СУГ |
4 |
4 | |
Рабочее давление в гидросистеме, МПа: | |||
- вакуумметрическое для бензина, не менее |
0,35 | ||
- вакуумметрическое для дизельного топлива, не менее |
0,05 | ||
- для СУГ, не более |
1,57 |
П Продолжение таблицы 3
1 |
2 |
3 |
Параметры электропитания от сети переменного тока: | ||
- напряжение (для электродвигателя насоса), В |
от 187 до 242 (от 342 до 437) | |
- частота, Г ц |
от 49 до 51 | |
Потребляемая мощность, кВ^А, не более |
2 | |
Рабочие условия эксплуатации: | ||
- температура окружающей среды, оС |
от - 40 до + 50 | |
- температура выдаваемого топлива, оС: | ||
- для ЖМТ: | ||
- бензин |
от - 40 до + 35 | |
- дизельное топливо |
от - 405 до + 50 | |
- для СУГ: | ||
- марки ПА |
от - 35 до + 45 | |
- марки ПБА |
от - 20 до + 45 | |
- относительная влажность окружающего воздуха, % |
от 30 до 100 | |
Средняя наработка на отказ, ч |
7000 | |
Средний срок службы, лет |
12 | |
Маркировка взрывозащиты |
II Gb IIA T3 |
Таблица 4 - Количество раздаточных рукавов, габаритные размеры и масса
Обозначения исполнения |
Количество раздаточных рукавов |
Габаритные размеры (Д х Ш х В), мм |
Масса, кг, не более |
1 |
2 |
3 |
4 |
«Шельф 200» КЕД-Х-1-1./LPG |
1 |
1420х950х2300 |
390 |
«Шельф 200» 1 KEft-X-2-1.../LPG |
1 |
1420х950х2300 |
370 |
«Шельф 200» 1 KEft-X-1-2.../LPG |
2 |
1650х950х2300 |
465 |
«Шельф 200» 1 KEft-X-2-2.../LPG |
2 |
1650х950х2300 |
425 |
«Шельф 200» 1 KEft-X-1-3.../LPG |
3 |
2090х950х2300 |
608 |
«Шельф 200» 1 KEft-X-2-3.../LPG |
3 |
2090х950х2300 |
548 |
«Шельф 200» 1 KEft-X-1-4.../LPG |
4 |
2500х950х2300 |
710 |
«Шельф 200» 1 KEft-X-2-4.../LPG |
4 |
2270 х 950 х 2300 |
630 |
«Шельф 200» 1 KEft-X-1-5.../LPG |
5 |
3070х950х2300 |
835 |
«Шельф 200» 1 КEД-Х-2-5./LPG |
5 |
2845х950х2300 |
735 |
«Шельф 200» 2 KEft-X-1-L. ./LPG |
2 |
1420х950х2300 |
430 |
«Шельф 200» 2 REft-X-2-1.. ./LPG |
2 |
1420х950х2300 |
410 |
«Шельф 200» 2 KEft-X-1-2.. ./LPG |
4 |
1650х950х2300 |
505 |
«Шельф 200» 2 KEft-X-2-2.. ./LPG |
4 |
1650х950х2300 |
465 |
«Шельф 200» 2 KEft-X-1-3 ./LPG |
6 |
2090х950х2300 |
648 |
«Шельф 200» 2 KEftX-2-3 ./LPG |
6 |
2090х950х2300 |
588 |
«Шельф 200» 2 KEft-X-1-4.. ,/LPG |
8 |
2500х950х2300 |
750 |
Продолжение таблицы 4
1 |
2 |
3 |
4 | |
«Шельф 200» 2 КЕД-Х-2-4. |
/LPG |
8 |
2270 х 950 х 2300 |
670 |
«Шельф 200» 2 КЕД-Х-1-5. |
/LPG |
10 |
3070х950х2300 |
875 |
«Шельф 200» 2 КЕД-Х-2-5. |
/LPG |
10 |
2845х950х2300 |
775 |
«Шельф 300» 1 КЕД-Х-1-1. |
/LPG |
1 |
1110х1250х2285 |
335 |
«Шельф 300» 1 КЕД-Х-2-1. |
/LPG |
1 |
1110х1250х2285 |
315 |
«Шельф 300» 1 КЕД-Х-1-2. |
/LPG |
2 |
1610х1250х2285 |
415 |
«Шельф 300» 1 КЕД-Х-2-2. |
/LPG |
2 |
1610х1250х2285 |
375 |
«Шельф 300» 1 КЕД-Х-1-3. |
/LPG |
3 |
1850х1250х2285 |
550 |
«Шельф 300» 1 КЕД-Х-2-3. |
/LPG |
3 |
1850х1250х2285 |
490 |
«Шельф 300» 1 КЕД-Х-1-4. |
/LPG |
4 |
1910х1250х2285 |
660 |
«Шельф 300» 1 КЕД-Х-2-4. |
/LPG |
4 |
1910х1250х2285 |
600 |
«Шельф 300» 1 КЕД-Х-1-5. |
/LPG |
5 |
2000х1250х2285 |
810 |
«Шельф 300» 1 КЕД-Х-2-5. |
/LPG |
5 |
2000х1250х2285 |
710 |
«Шельф 300» 2 КЕД-Х-1-1. |
/LPG |
2 |
1110х1250х2285 |
375 |
«Шельф 300» 2 КЕД-Х-2-1. |
/LPG |
2 |
1110х1250х2285 |
355 |
«Шельф 300» 2 КЕД-Х-1-2. |
/LPG |
4 |
1610х1250х2285 |
455 |
«Шельф 300» 2 КЕД-Х-2-2. |
/LPG |
4 |
1610х1250х2285 |
415 |
«Шельф 300» 2 КЕД-Х-1-3. |
/LPG |
6 |
1850х1250х2285 |
590 |
«Шельф 300» 2 КЕД-Х-2-3. |
/LPG |
6 |
1850х1250х2285 |
530 |
«Шельф 300» 2 КЕД-Х-1-4. |
/LPG |
8 |
1950х1250х2285 |
700 |
«Шельф 300» 2 КЕД-Х-2-4. |
/LPG |
8 |
1950х1250х2285 |
640 |
«Шельф 300» 2 КЕД-Х-1-5. |
/LPG |
10 |
2000х1250х2285 |
850 |
«Шельф 300» 2 КЕД-Х-2-5. |
/LPG |
10 |
2000х1250х2285 |
750 |
